Beschreibung

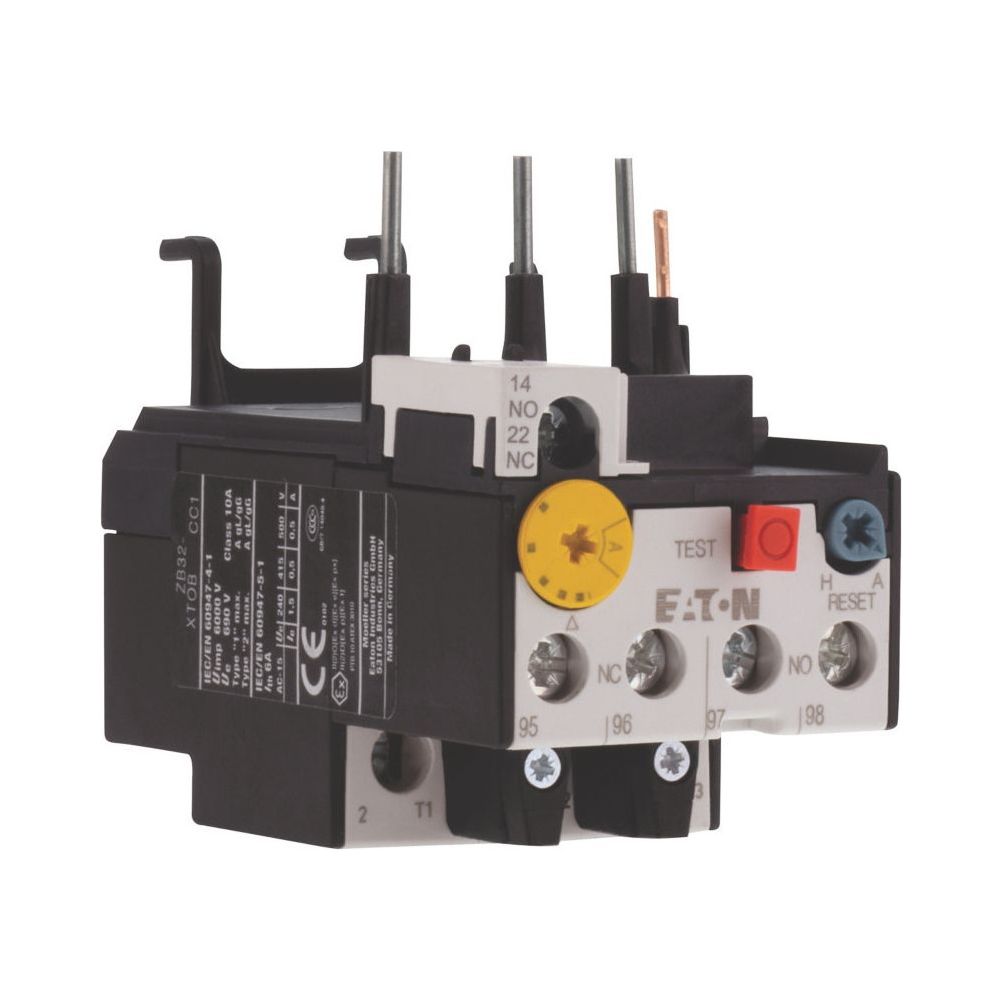

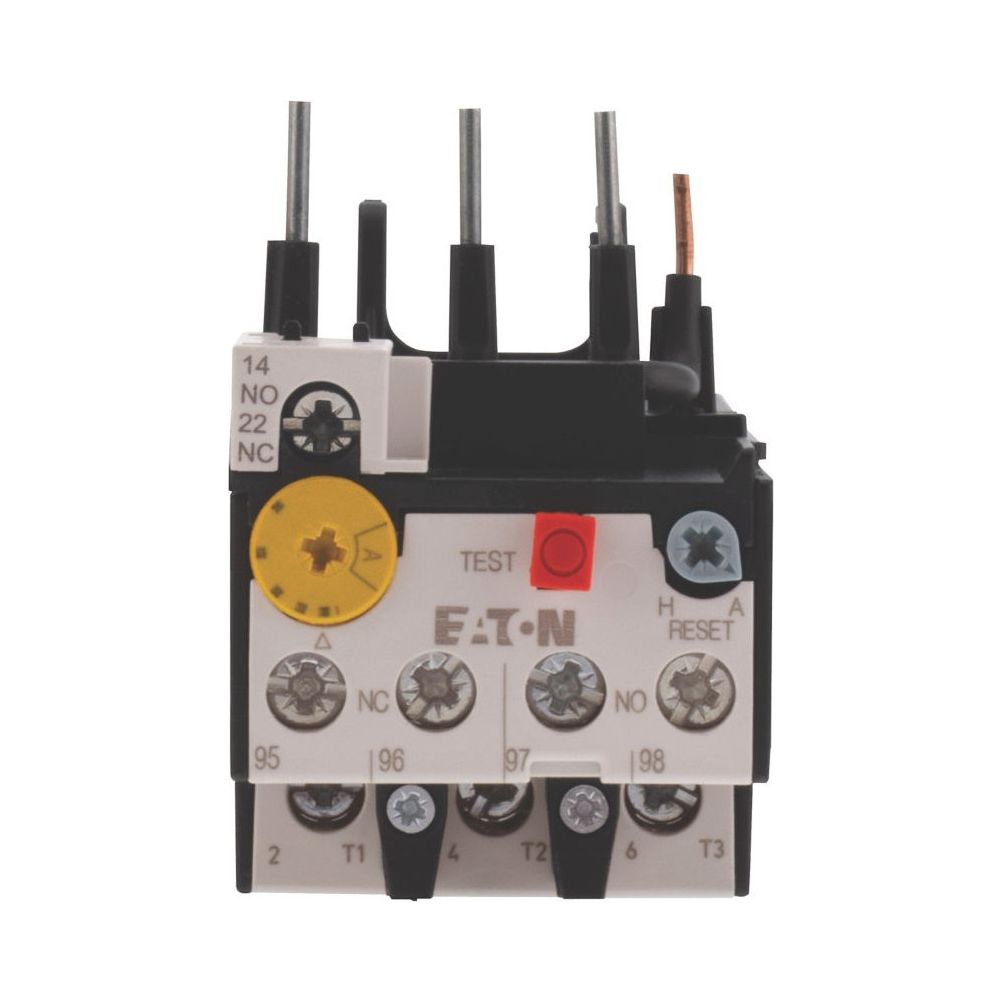

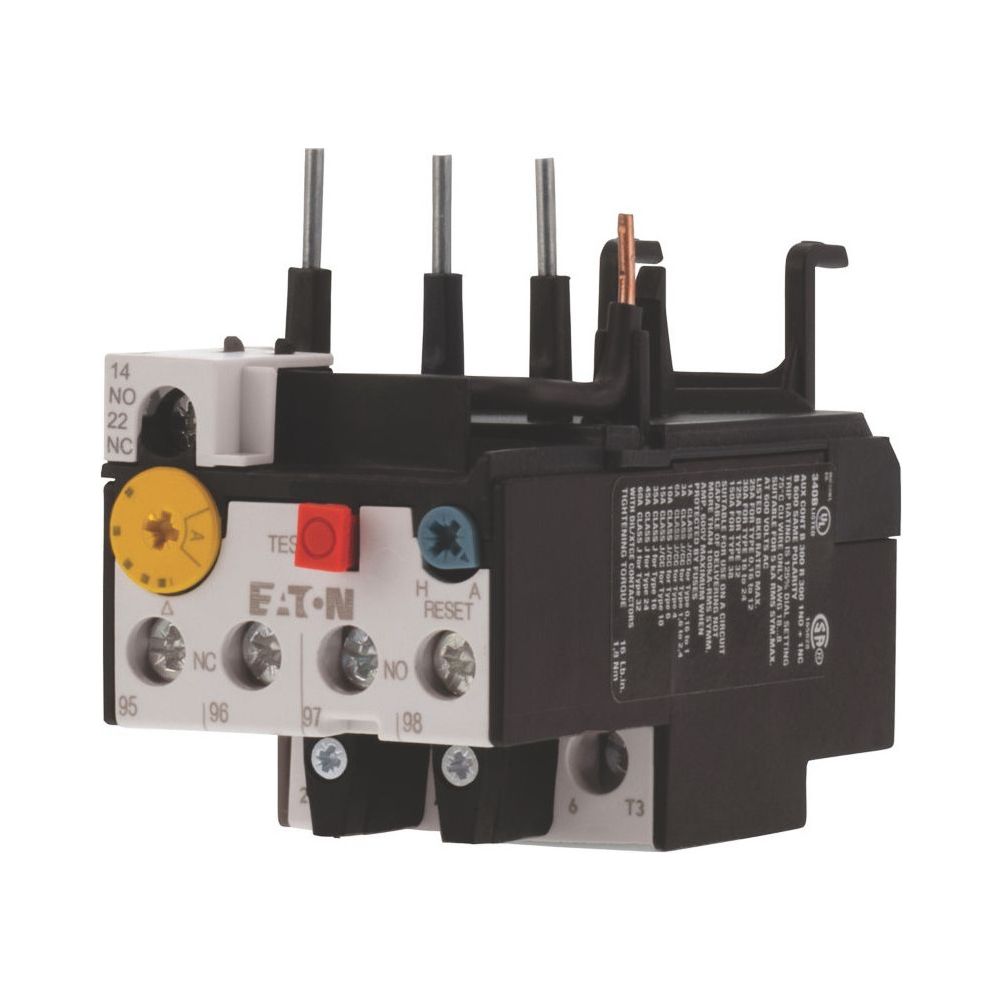

Eaton Motorschutzrelais ZB ZB32-10, 6-10A, 1S/1Ö, Direktanbau, IP20
Das thermische Motorschutzrelais der Serie ZB von Eaton Moeller dient der zuverlässigen Absicherung von Motoren im Strombereich von 6 bis 10 A. Es zeichnet sich durch eine kompakte Bauweise mit Direktmontage an Schütze aus und bietet eine integrierte Phasenausfallempfindlichkeit gemäß IEC/EN 60947. Das Gerät ist für industrielle Anwendungen konzipiert und unterstützt sowohl manuelle als auch automatische Reset-Funktionen.
Funktionsweise und Sicherheit
Das Überlastrelais arbeitet mit der Auslöseklasse CLASS 10 A und schützt elektrische Antriebe effektiv vor Überlastung. Zur Integration in Steuerungssysteme verfügt das Modell über einen Schließer und einen Öffner als Hilfskontakte. Die Bedienung wird durch eine integrierte Test- und Aus-Taste sowie eine Reset-Taste erleichtert, die wahlweise manuell oder automatisch betätigt werden kann. Das Design erfüllt zudem die Anforderungen für den Schutz von Eex e-Motoren.
Montage und Anschluss
Die Installation erfolgt direkt an kompatible Schütze, was eine platzsparende Anordnung im Schaltschrank ermöglicht. Der Anschluss der Haupt- und Steuerstromkreise erfolgt über Schraubklemmen. Mit der Schutzart IP20 ist das Gerät gegen Berührung geschützt. Die Temperaturkompensation sorgt für eine stabile Auslösecharakteristik auch bei schwankenden Umgebungstemperaturen.
Das Motorschutzrelais bietet durch seine präzise Einstellbarkeit von 6 bis 10 A und die robuste Ausführung eine langlebige Lösung für den Motorschutz. Die Kombination aus Phasenausfallempfindlichkeit, flexiblen Reset-Optionen und der einfachen Direktmontage an Schütze der DILM-Serie macht es zu einer effizienten Komponente für den Schaltanlagenbau.
Technische Daten
- Einstellbarer Strombereich: 6 - 10 A
- Auslöseklasse: CLASS 10 A
- Hilfskontakte: 1 Schließer, 1 Öffner
- Montageart: Direktanbau
- Max. Bemessungsbetriebsspannung: 600 V AC
- Schutzart: IP20
- Baugröße: ZB32
- Produktbreite: 45 mm
- Produkthöhe: 67 mm
- Produktlänge/Tiefe: 96 mm
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278451 |
| Auslöseklasse | CLASS 10 |
| EAN | 4015082784515 |
| EAN-13 | 4015082784515 |
| Gewicht | 0,162 kg |
| Modellcode | ZB32-10 |
| Montageart | Direktanbau |
| Nennspannung - max | 600 VAC |
| Produkt Länge/Tiefe | 96 |
| Produktbreite | 45 |
| Produktgewicht | 0,145 |
| Produkthöhe | 67 |
| Rahmengröße | ZB32 |
| Schließer | 1 |
| Schutzart | IP20 IP00 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
