Beschreibung

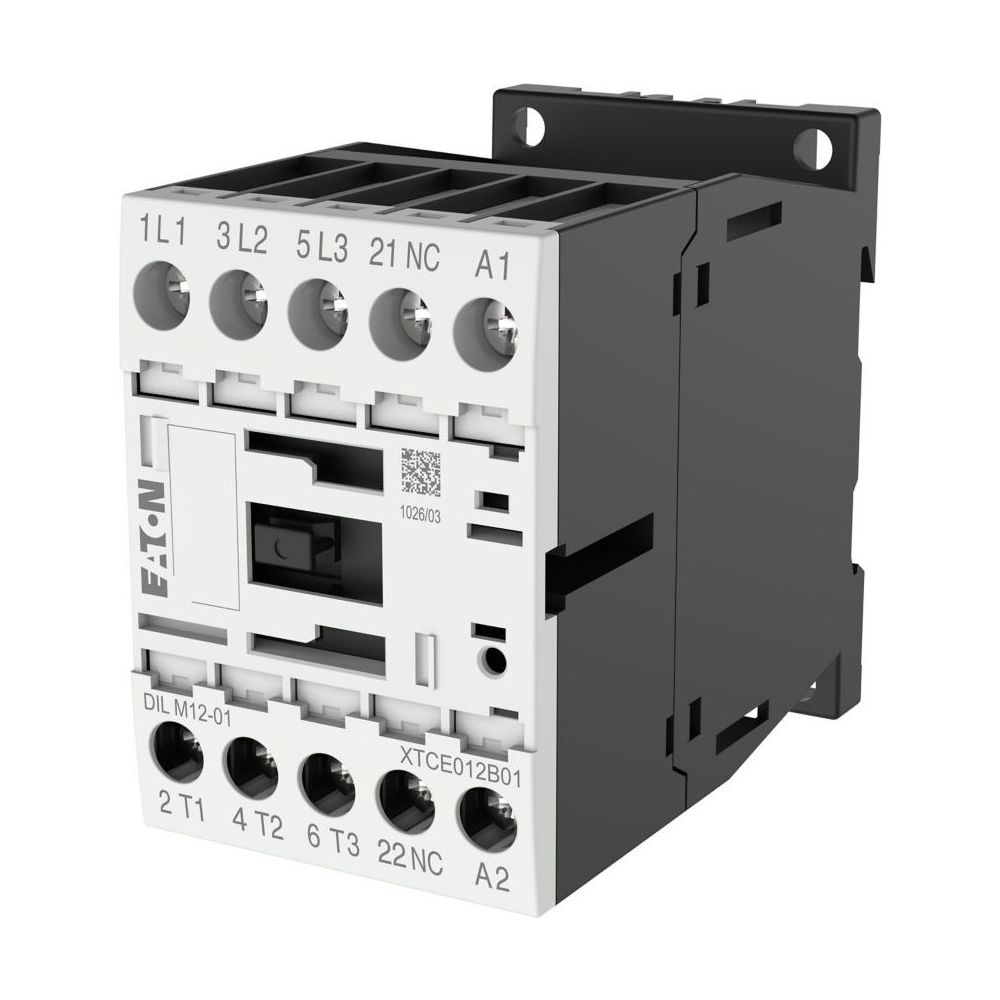

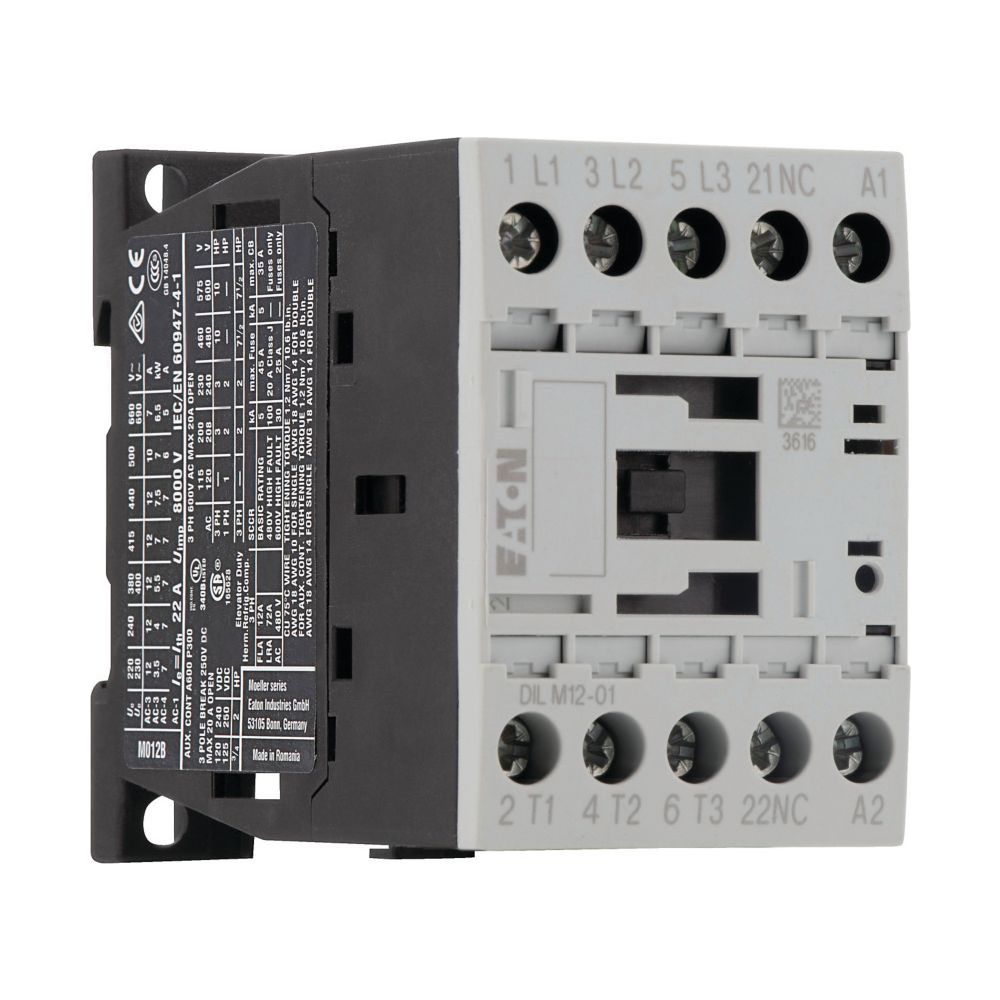

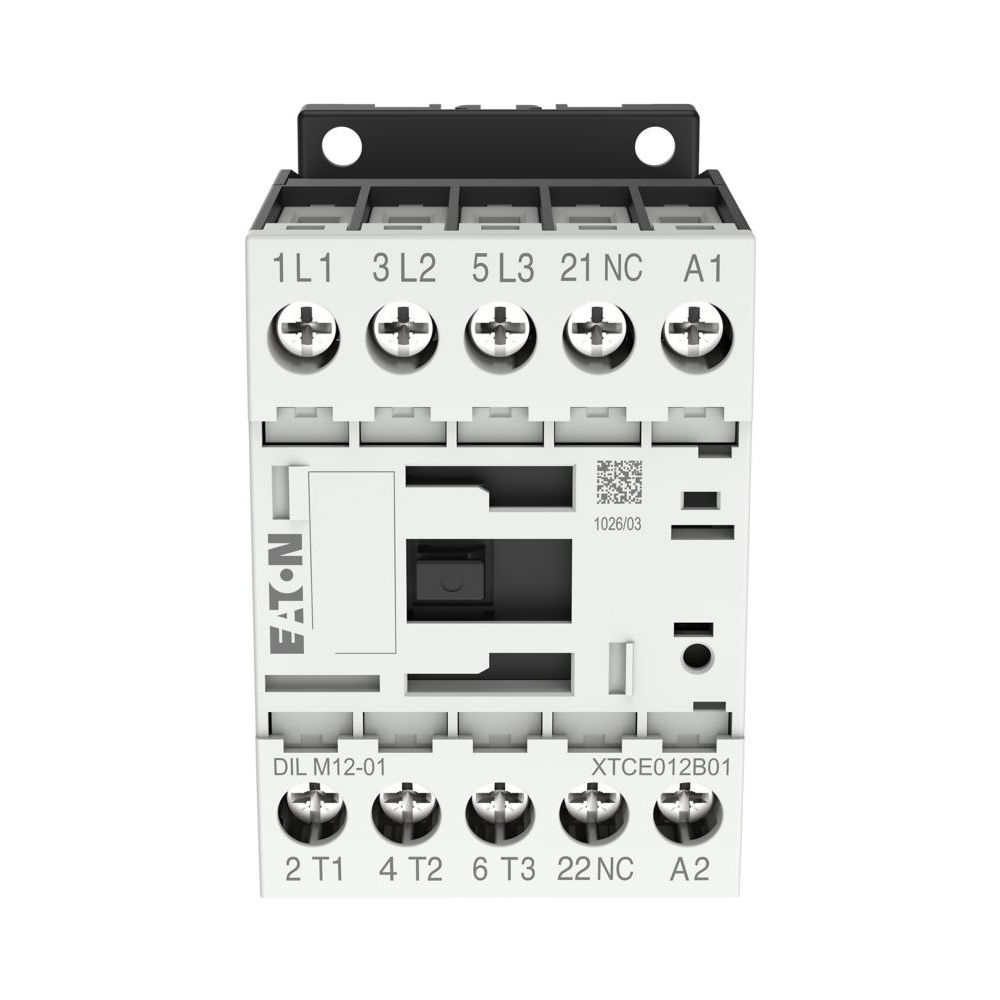

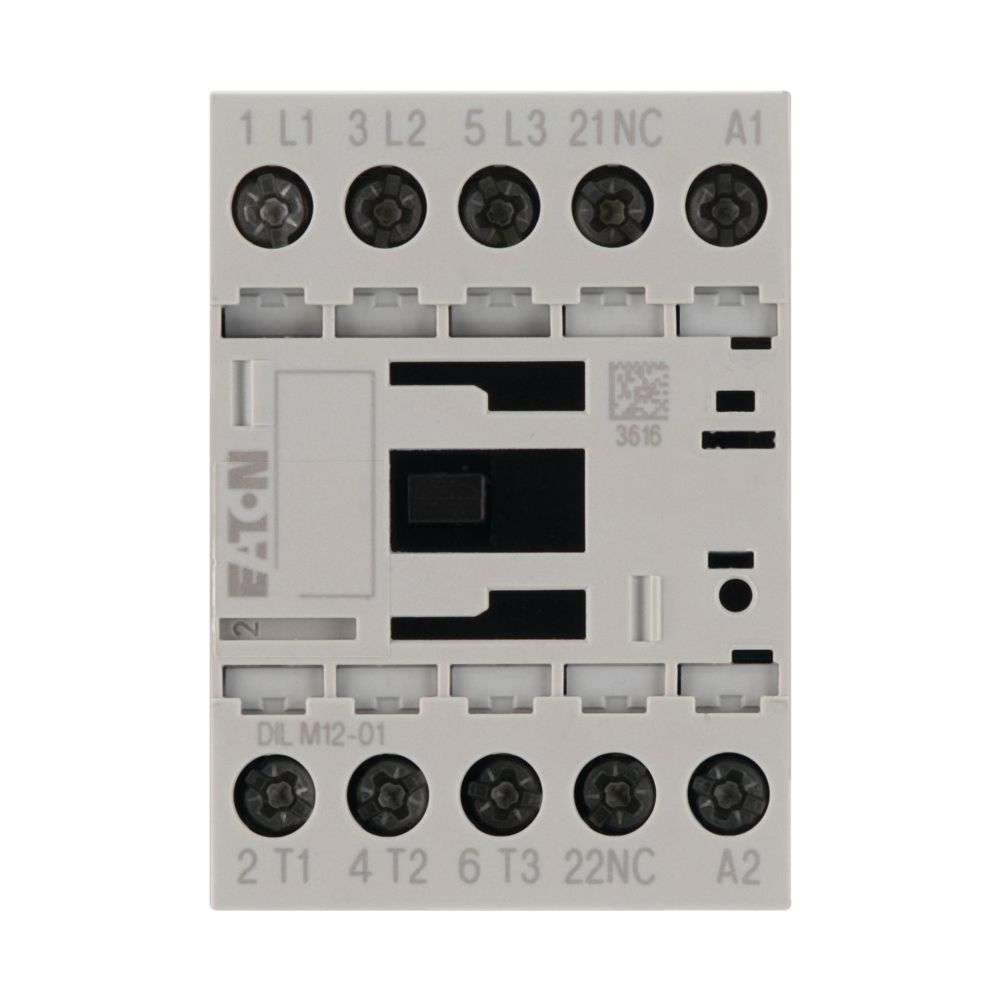

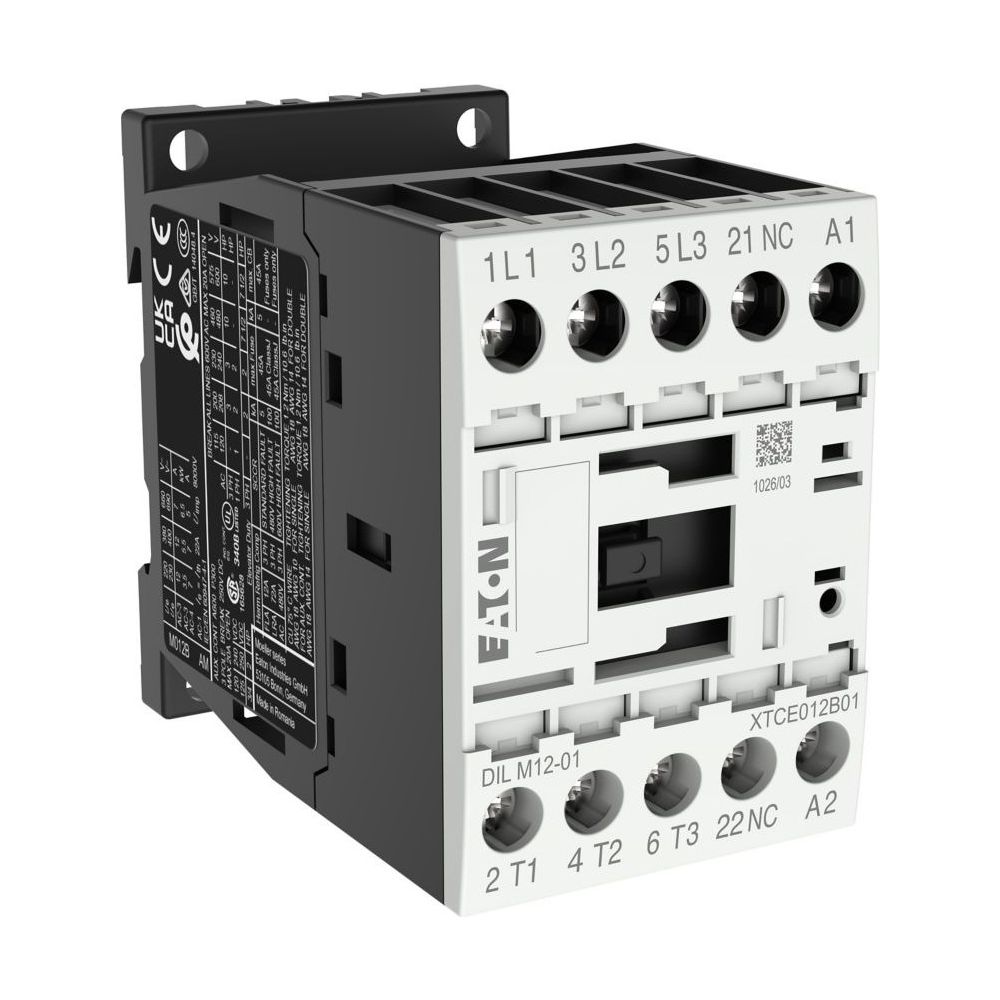

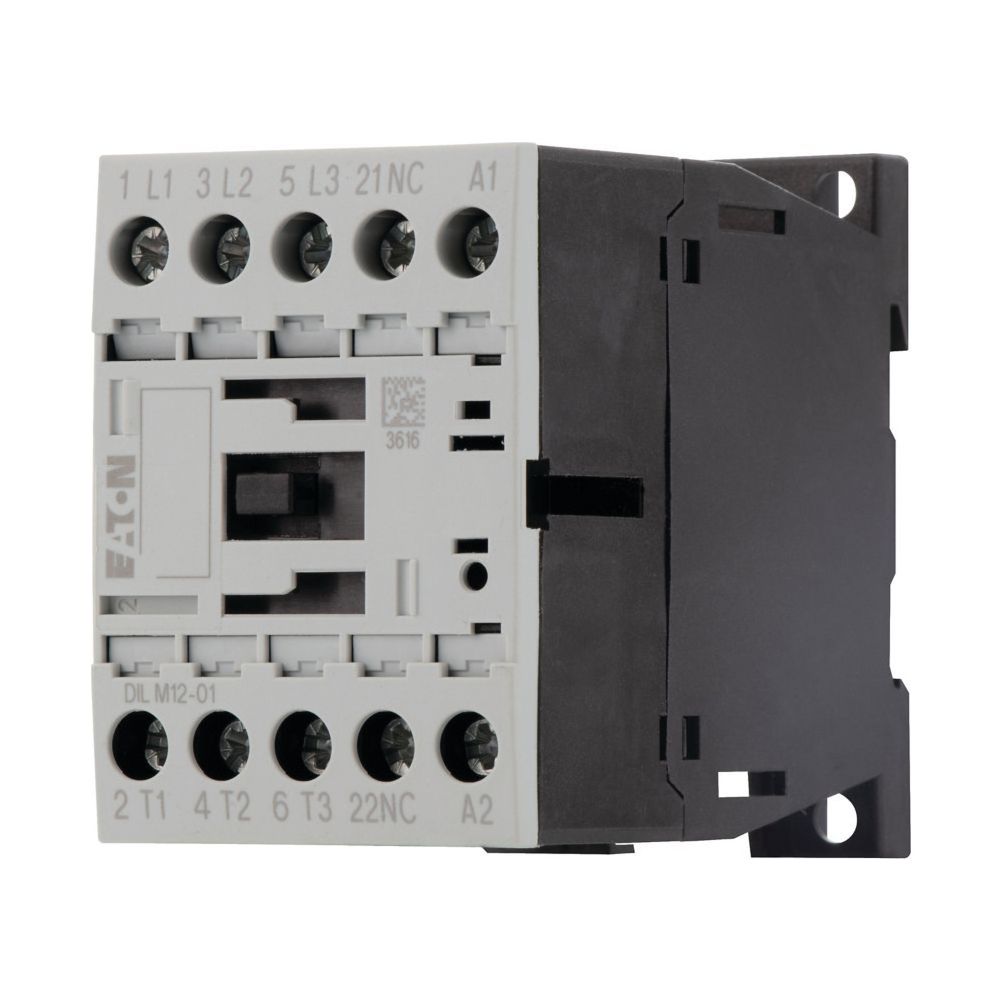

Eaton Leistungsschütz DILM12-01, 3-polig, 5,5kW, 230V 50Hz/240V 60Hz, 1 Ö, Schraubklemmen
Dieses 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Das Gerät ist für eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V ausgelegt und unterstützt Anwendungen der Gebrauchskategorien AC-1, AC-3 sowie AC-4. Es ist für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet.
Robuste Anschlusstechnik und Bauweise
Das Schütz verfügt über eine Schraubanschlusstechnik, die eine sichere Kontaktierung ermöglicht. Mit einer Breite von 45 mm eignet es sich für platzsparende Installationen in Schaltanlagen. Die Betätigung erfolgt über Wechselstrom, wobei das Gerät eine mechanische Lebensdauer von 10 Millionen Schaltspielen aufweist. Ein integrierter Hilfskontakt in Form eines Öffners (1 Ö) erweitert die Einsatzmöglichkeiten in Steuerstromkreisen.
Zuverlässigkeit im Betrieb
Die Konstruktion erfüllt die Schutzart IP20 und bietet durch die integrierte Spiegelkontakt-Ausstattung eine erhöhte Sicherheit bei der Überwachung von Schaltzuständen. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und arbeitet in einer Höhenlage von bis zu 2000 Metern. Durch die Ausführung und die Eignung für anspruchsvolle Schaltaufgaben wie Reversieren oder Tippen ist das Schütz vielseitig in der industriellen Automatisierung einsetzbar.
Das Leistungsschütz überzeugt durch seine kompakte Bauform und hohe Schaltzuverlässigkeit bei einer Bemessungsbetriebsleistung von 5,5 kW (400 V). Mit einem Bemessungsbetriebsstrom von 12 A bei AC-3 und der Unterstützung für IE3-Motoren bietet es eine effiziente Lösung für moderne Motorsteuerungen. Die Kombination aus 3 Hauptkontakten und einem integrierten Öffner-Hilfskontakt sowie die Montage mittels Schraubklemmen machen es zu einer flexiblen Komponente für den professionellen Schaltanlagenbau.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 7 A
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276865 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082768652 |
| EAN-13 | 4015082768652 |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
