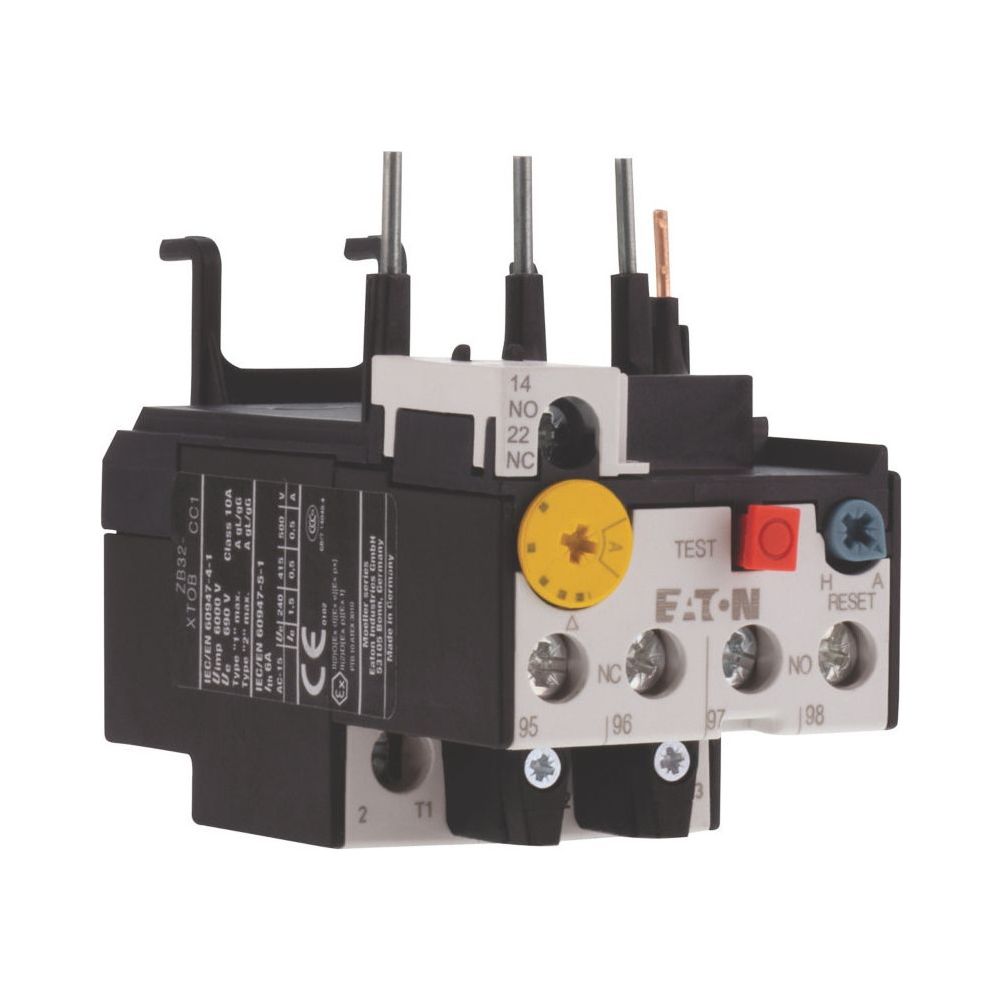

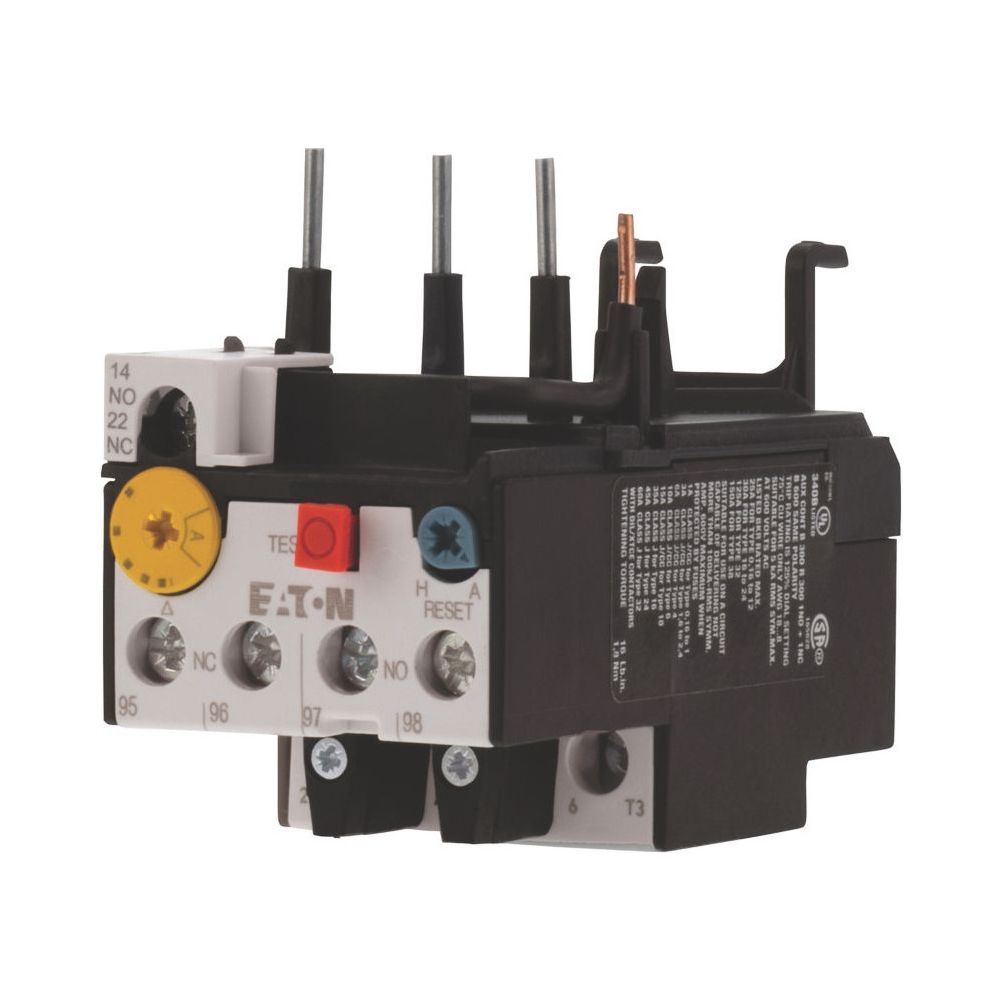

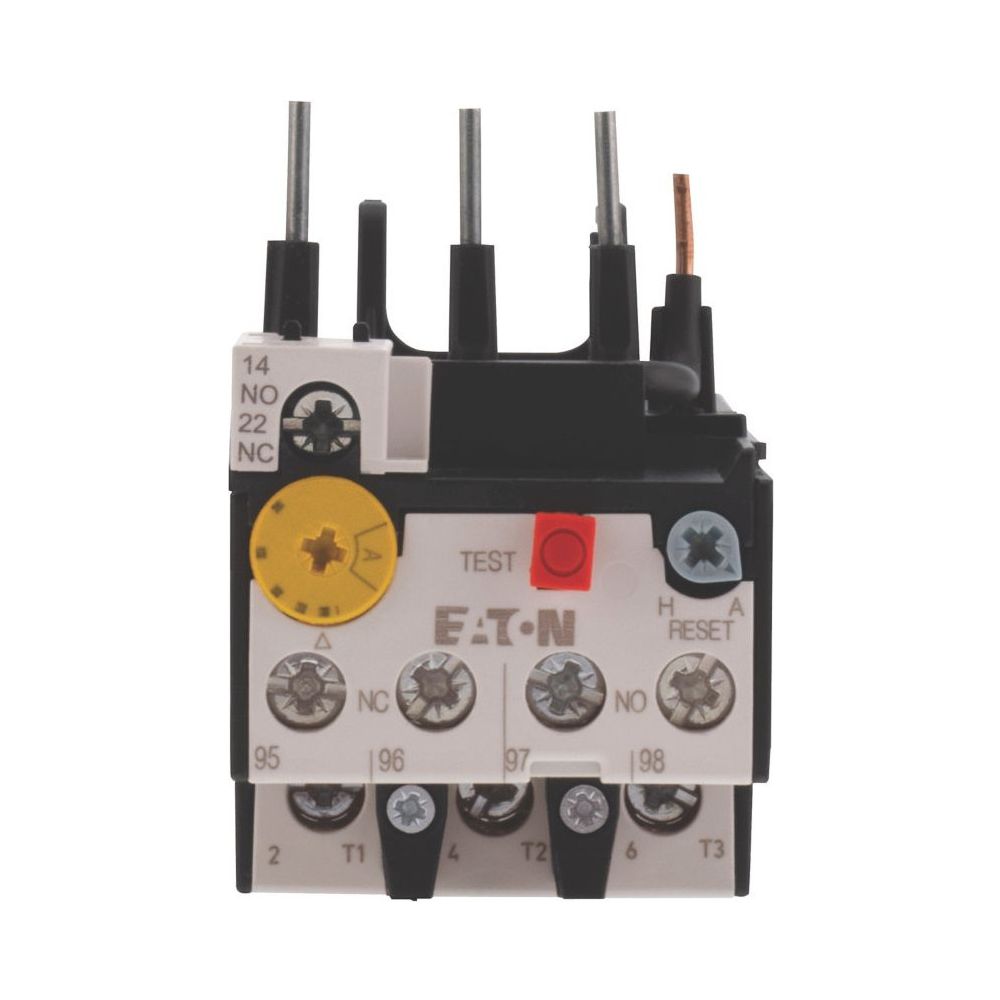

Eaton Motorschutzrelais ZB32 ZB32-6, 4-6 A, 1 S, 1 Ö, Direktanbau

Das thermische Motorschutzrelais ZB32 von Eaton aus der Moeller-Serie dient der Absicherung von Elektromotoren. Es zeichnet sich durch einen einstellbaren Strombereich von 4 bis 6 A sowie eine integrierte Phasenausfallempfindlichkeit aus. Die Komponente ist für die direkte Montage an Schützen der Baureihen DILM17 bis DILM38 konzipiert.

Funktionsweise und Montage

Das Gerät ermöglicht eine Überwachung des Motorstroms und schützt Anlagen vor Überlastung. Zur Bedienung sind eine Test- und Aus-Taste sowie eine Reset-Taste vorhanden, die wahlweise manuell oder automatisch betätigt werden kann. Die Installation erfolgt als Direktanbau, was eine platzsparende Integration in Schaltanlagen unterstützt. Dank der Schutzart IP20 ist das Relais gegen Berührung geschützt.

Sicherheit und Normen

Das Motorschutzrelais erfüllt die Anforderungen der Auslöseklasse CLASS 10 A und ist für den Schutz von Eex e-Motoren geeignet. Die Konstruktion entspricht internationalen Normen wie IEC/EN 60947 und VDE 0660. Durch die integrierte Freiauslösung wird eine Abschaltung im Fehlerfall ermöglicht.

Das thermische Überlastrelais bietet mit seinem einstellbaren Bereich von 4 bis 6 A eine flexible Lösung für den Motorschutz. Ausgestattet mit einem Schließer und einem Öffner sowie einer Phasenausfallempfindlichkeit, stellt es eine Komponente für die Anlagensicherheit dar. Die Montage an DILM-Schützen und die Einhaltung von Sicherheitsnormen machen dieses Relais zu einer Wahl für den professionellen Einsatz.

Technische Daten

• Einstellbarer Strombereich: 4 - 6 A
• Auslöseklasse: CLASS 10 A
• Montageart: Direktanbau
• Hilfskontakte: 1 Schließer, 1 Öffner
• Schutzart: IP20
• Bemessungsbetriebsspannung (max.): 690 V
• Baugröße: ZB32
• Produktbreite: 45 mm
• Produkthöhe: 67 mm
• Produktgewicht: 0,144 kg
