Beschreibung

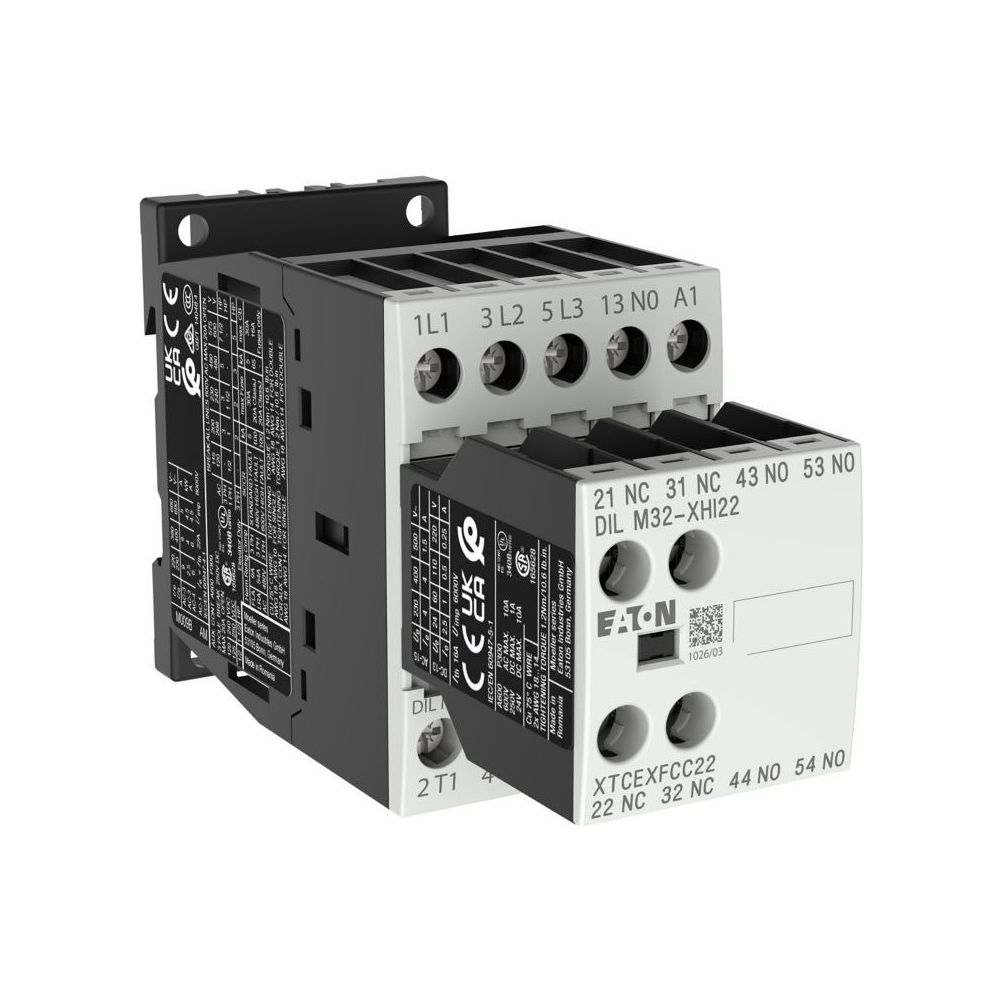

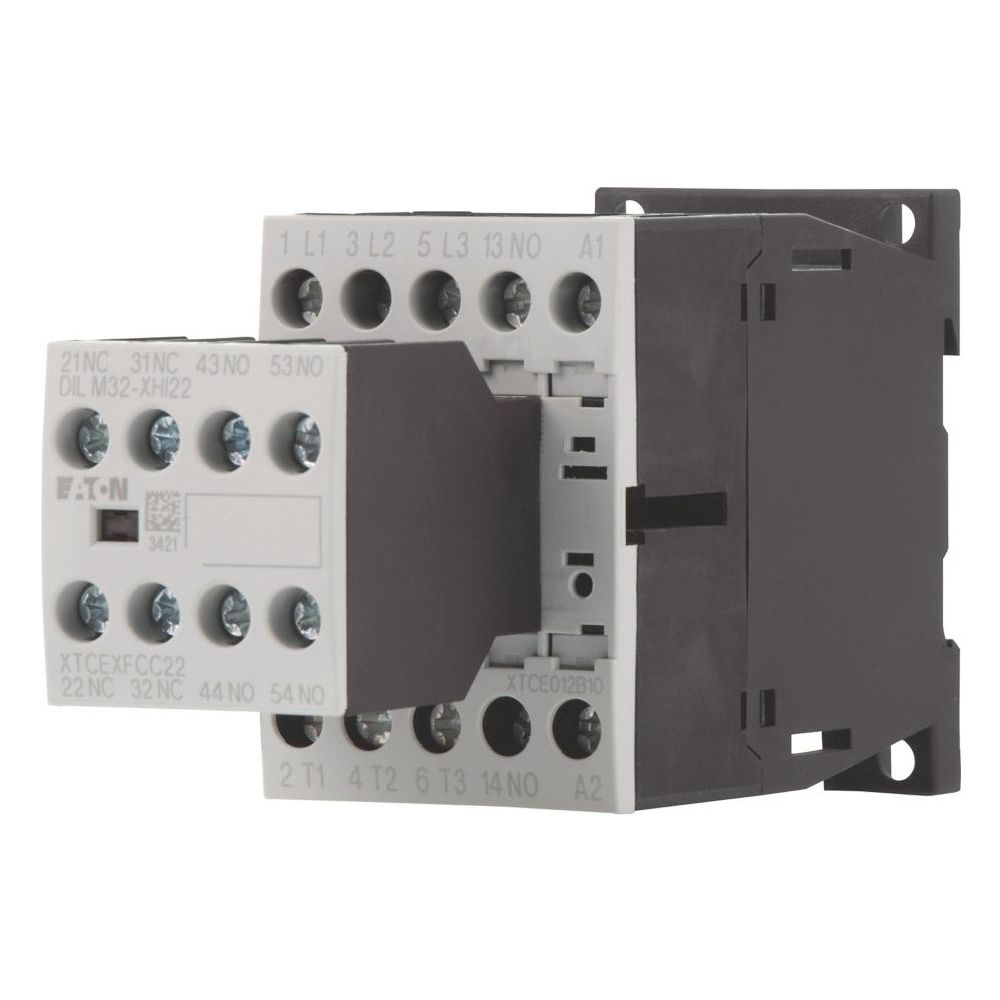

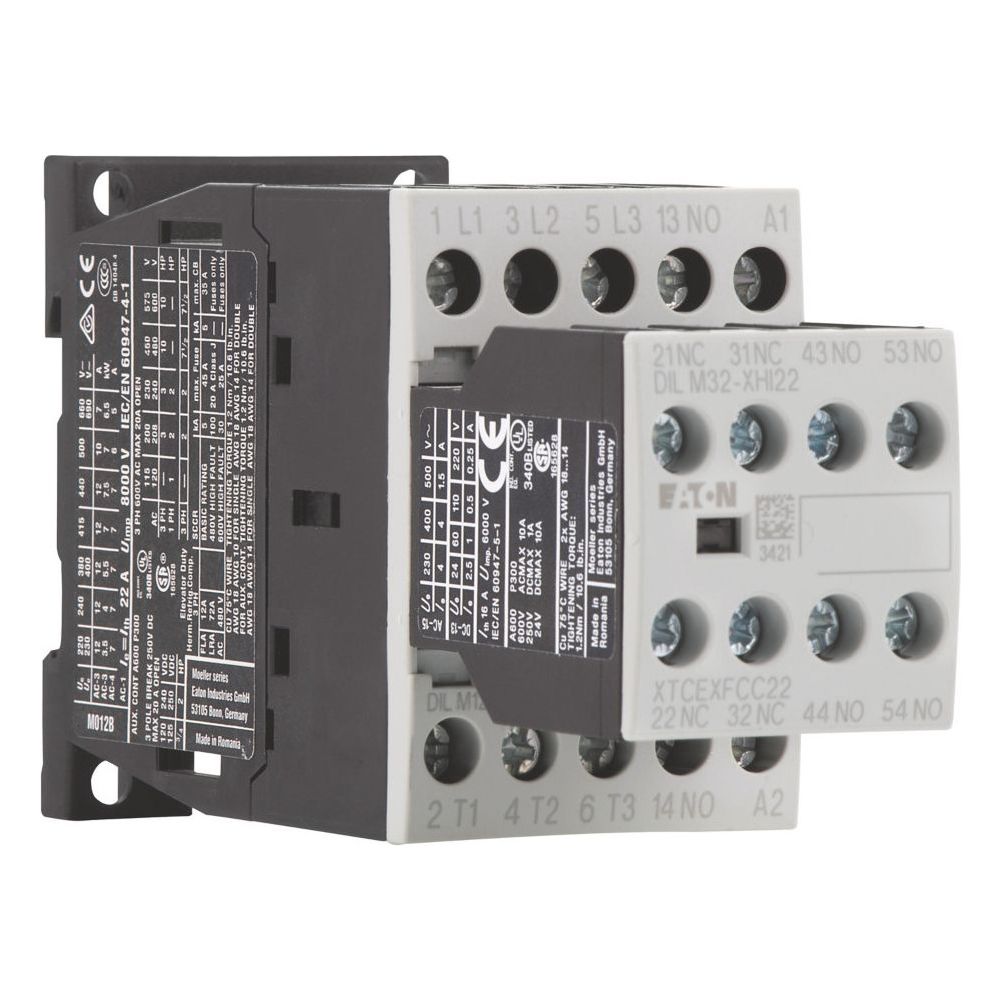

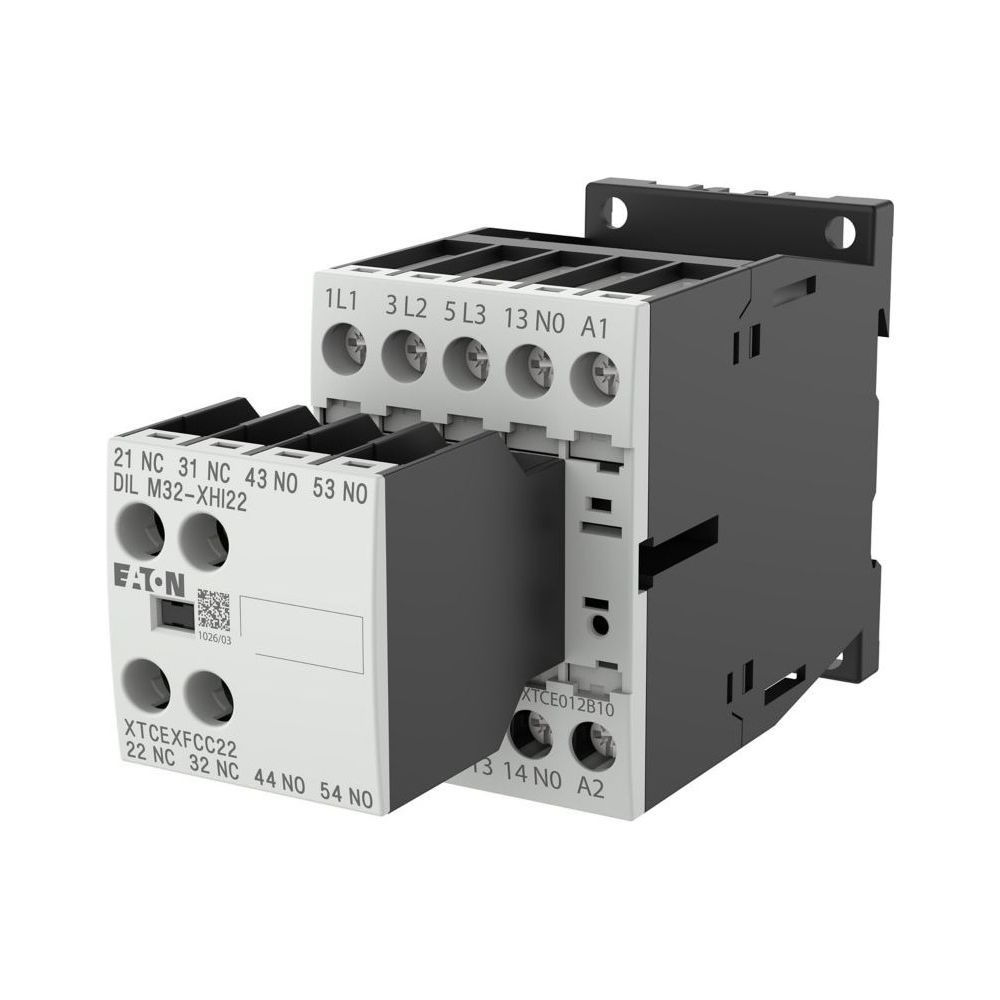

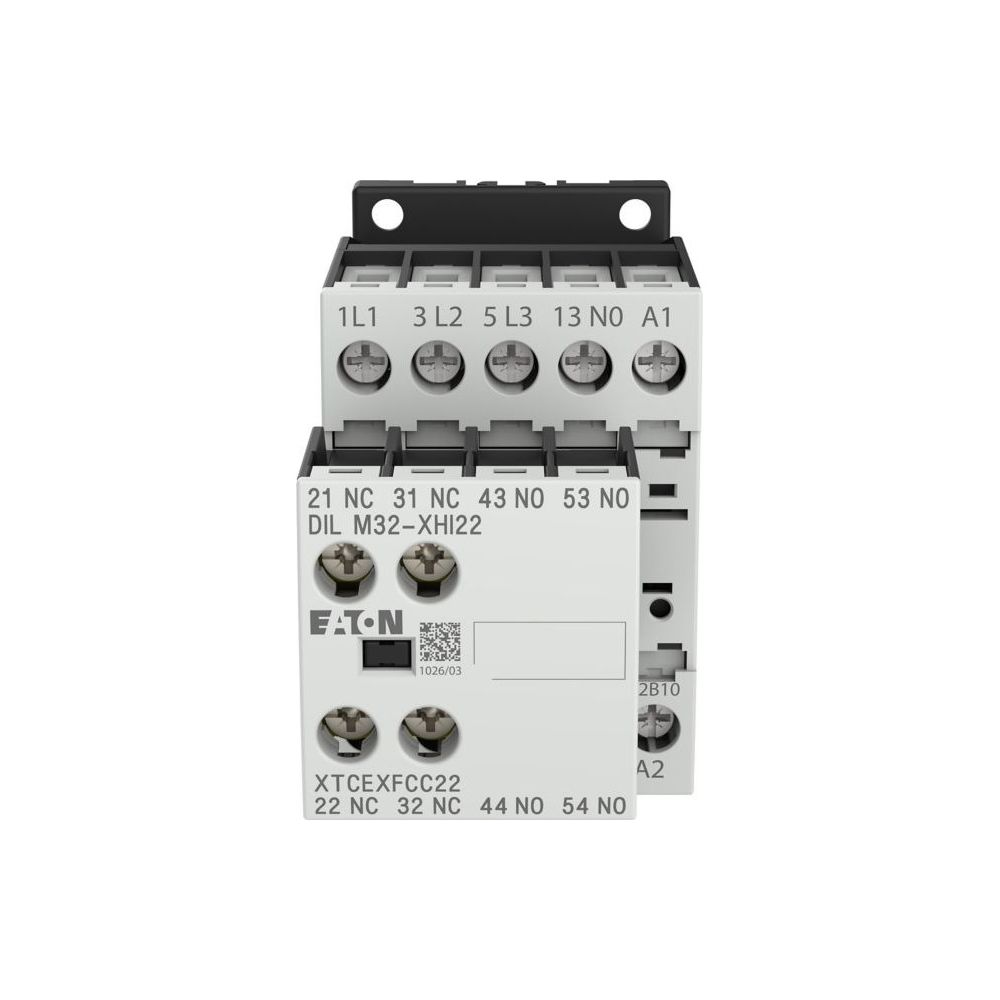

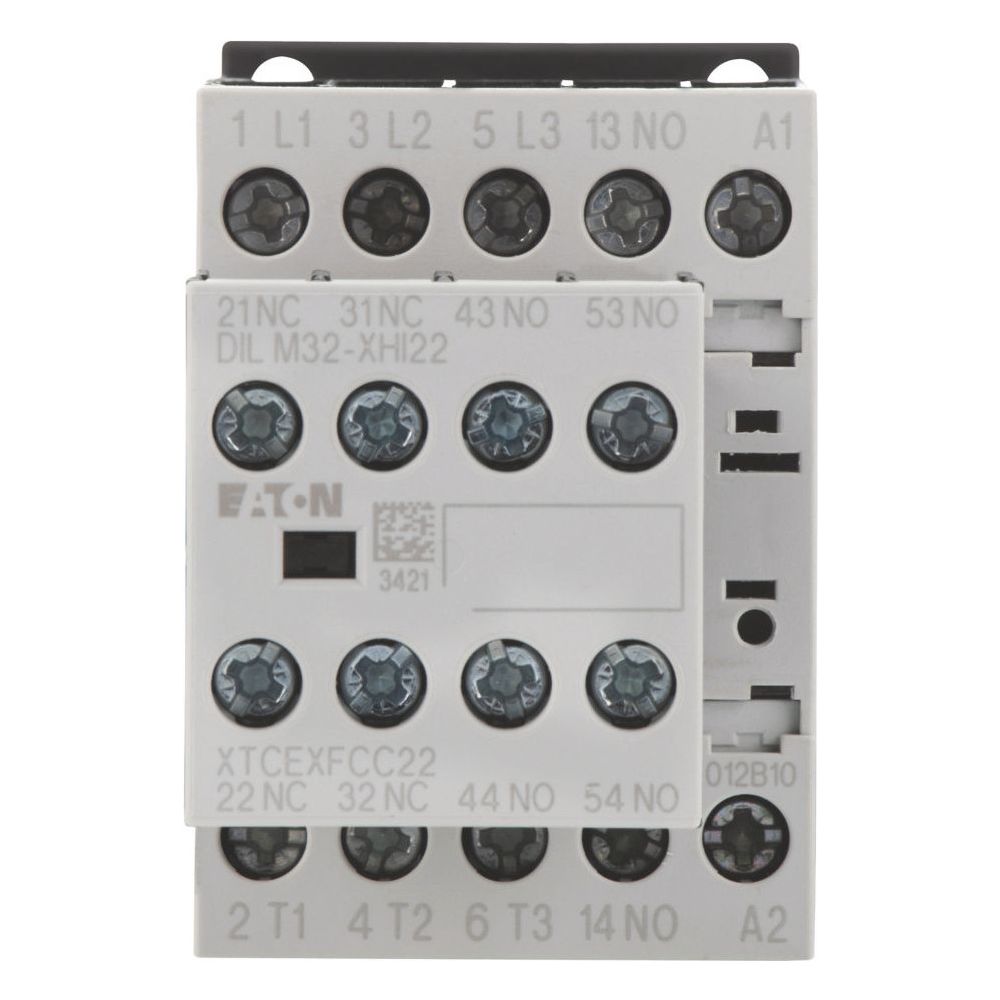

Eaton Leistungsschütz DILM DILM12-32, 5,5kW, 3-polig, 230V/240V, Schraubklemmen
Das Leistungsschütz aus der Eaton Moeller Serie DILM ist für das zuverlässige Schalten von Motoren konzipiert und eignet sich für anspruchsvolle Anwendungen wie das Anlassen, Reversieren und Tippen von Käfigläufermotoren. Das 3-polige Gerät ist für eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V ausgelegt und unterstützt Motoren der Effizienzklasse IE3. Die Betätigung erfolgt über Wechselstrom, wobei das Schütz durch seine kompakte Bauweise und die bewährte Anschlusstechnik überzeugt.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt ein breites Spektrum an Lastarten ab, darunter nicht oder leicht induktive Lasten sowie Widerstandsöfen. Durch die robuste Konstruktion ist ein sicherer Betrieb in industriellen Umgebungen möglich. Die Integration in bestehende Schaltanlagen wird durch die standardisierte Baugröße und die einfache Montage mittels Schraubklemmen erleichtert.
Zuverlässige Schalttechnik
Die Ausstattung umfasst drei Schließer als Hauptkontakte sowie zwei Öffner-Hilfskontakte, die eine flexible Steuerung erlauben. Dank der hohen mechanischen Lebensdauer und der präzisen Schaltzeiten eignet sich das Bauteil für häufige Schaltvorgänge. Die integrierte Spiegelkontakt-Funktion unterstützt die Überwachung der Schaltzustände, während die Schutzart IP20 einen grundlegenden Schutz gegen Berührung bietet.
Das Leistungsschütz bietet eine hohe Betriebssicherheit für industrielle Motorsteuerungen. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 12 A bei AC-3 ist es optimal auf die Anforderungen moderner Antriebstechnik abgestimmt. Die Kombination aus robuster Mechanik, einfacher Schraubanschlusstechnik und der Eignung für IE3-Motoren macht es zu einer effizienten Lösung für den professionellen Schaltanlagenbau.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 7 A
- Polzahl: 3-polig
- Hauptkontakte (Schließer): 3
- Hilfskontakte (Öffner): 2
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 125,2 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276935 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082769352 |
| EAN-13 | 4015082769352 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,316 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 125,2 |
| Produktbreite | 45 |
| Produktgewicht | 0,297 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 125,2 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 2 |
| WEEE-Nr. | 92318050 |
