Beschreibung

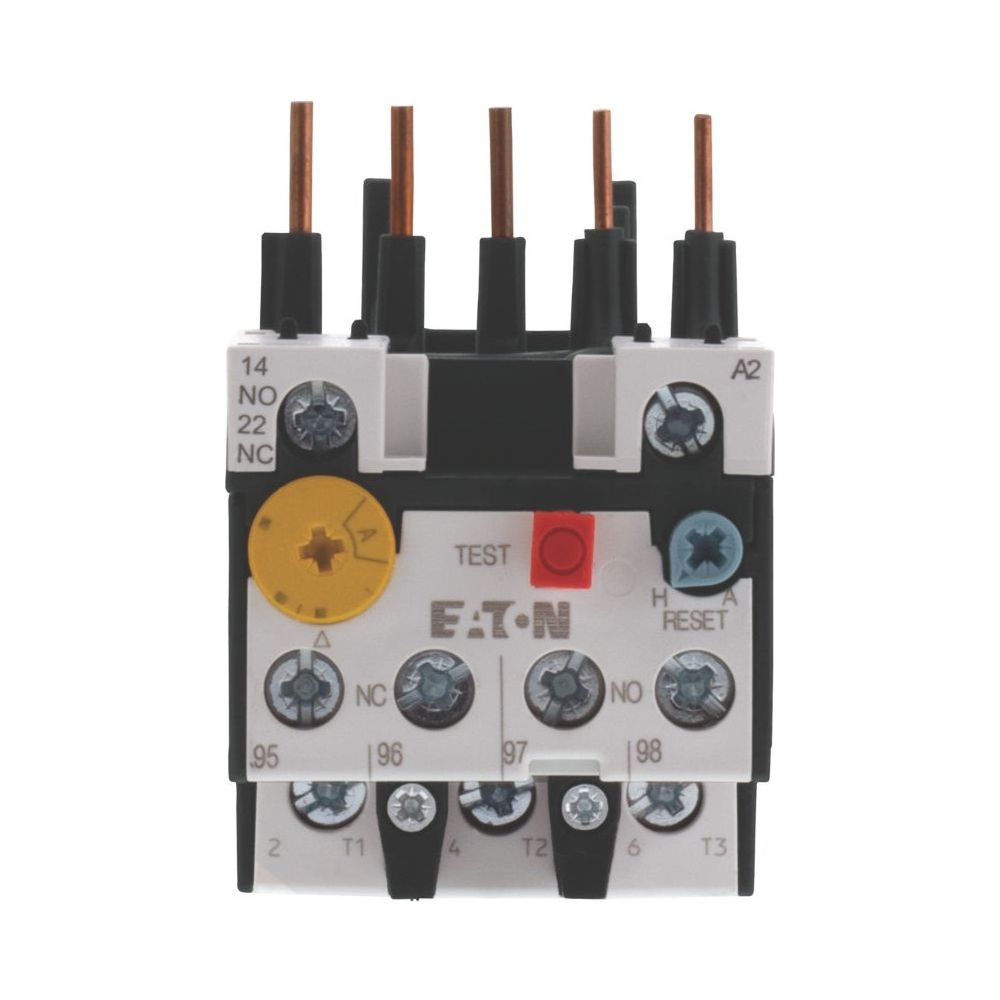

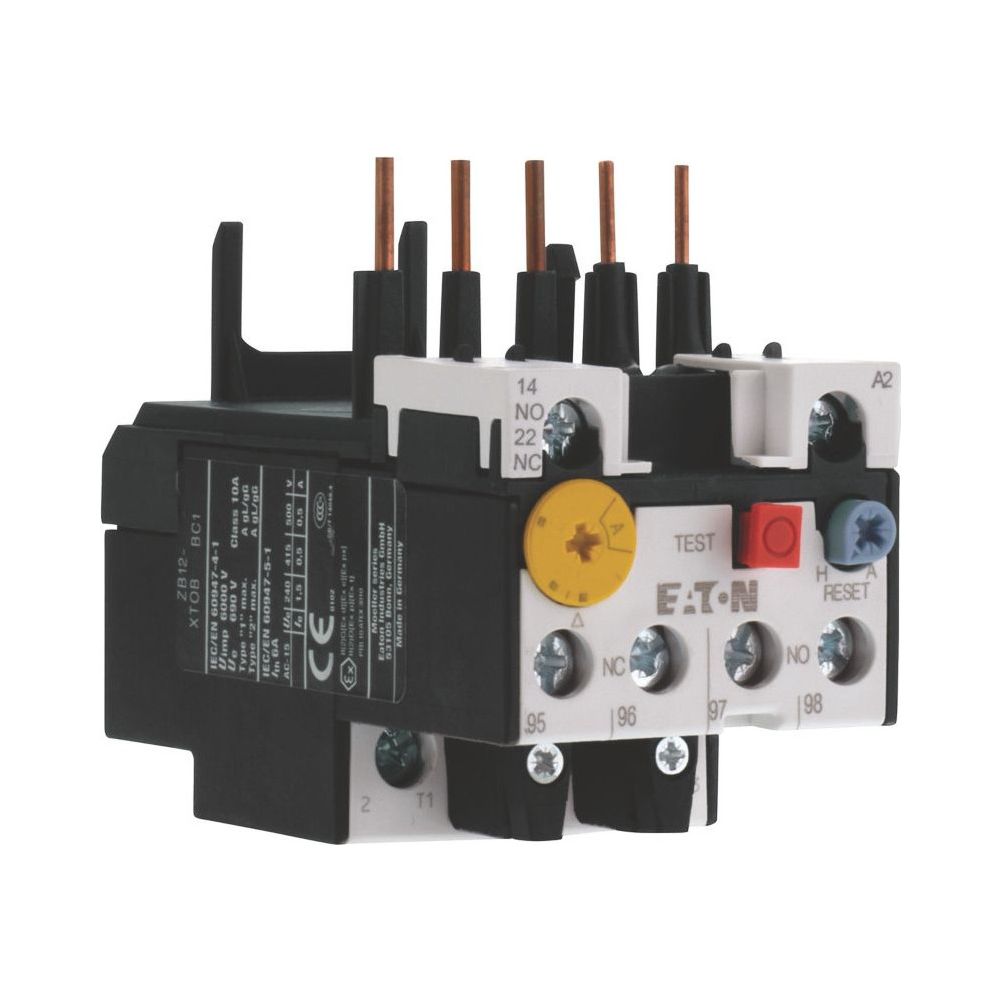

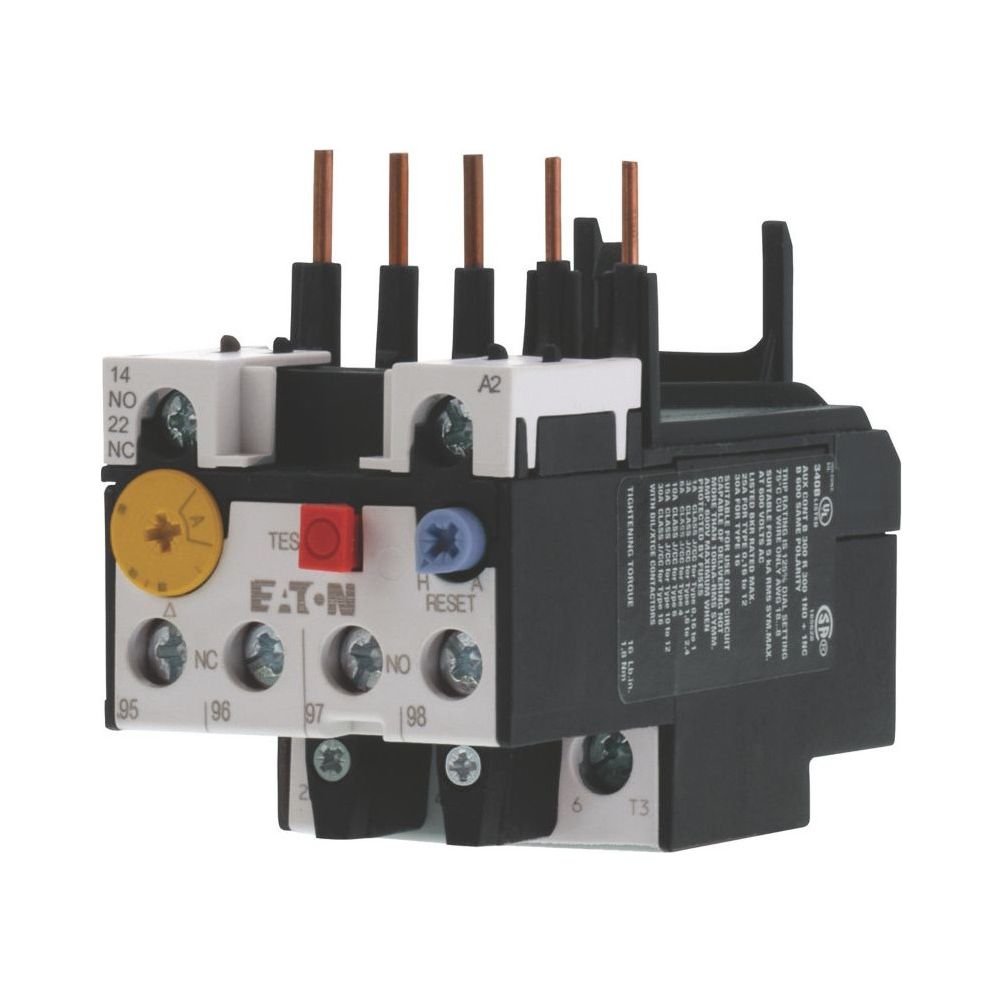

Eaton Motorschutzrelais ZB12 ZB12-6, 4-6A, Direktanbau, IP20
Das thermische Motorschutzrelais der Baureihe ZB12 von Eaton Moeller dient der Überwachung und Absicherung von Elektromotoren. Mit einem einstellbaren Strombereich von 4 bis 6 A und der Auslöseklasse 10 A eignet sich das Gerät für den direkten Anbau an Schütze der Serien DILM7, DILM9 und DILM12.
Funktionsweise und Montage
Das Relais ist für die Direktmontage konzipiert und bietet eine hohe Flexibilität durch die integrierte Test-/Aus-Taste sowie eine Reset-Funktion, die manuell oder automatisch betätigt werden kann. Die Phasenausfallempfindlichkeit gemäß IEC/EN 60947 schützt den Motor vor Überlastung. Dank der Schutzart IP20 ist das Gerät gegen Berührung geschützt, während die Schraubanschlüsse eine einfache Installation der Haupt- und Steuerstromkreise ermöglichen.
Technische Daten
- Einstellbarer Strombereich: 4 - 6 A
- Auslöseklasse: CLASS 10 A
- Montageart: Direktanbau
- Hilfskontakte: 1 Schließer, 1 Öffner
- Max. Bemessungsbetriebsspannung: 690 V
- Schutzart: IP20
- Baugröße: ZB12
- Produktbreite: 45 mm
- Produkthöhe: 67 mm
- Produktlänge/Tiefe: 88 mm
Durch die präzise thermische Überstromauslösung und die kompakte Bauform unterstützt dieses Motorschutzrelais eine effiziente Anlagenplanung. Die Kombination aus 1 Schließer und 1 Öffner ermöglicht eine flexible Einbindung in Steuerungskreise, während die Eignung für Eex e-Motoren den Einsatzbereich erweitert. Mit einer maximalen Bemessungsbetriebsspannung von 690 V stellt das ZB12 eine langlebige Lösung für den Motorschutz dar.
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278439 |
| Auslöseklasse | CLASS 10 |
| EAN | 4015082784393 |
| EAN-13 | 4015082784393 |
| Gewicht | 0,159 kg |
| Modellcode | ZB12-6 |
| Montageart | Direktanbau |
| Nennspannung - max | 600 VAC |
| Produkt Länge/Tiefe | 88 |
| Produktbreite | 45 |
| Produktgewicht | 0,142 |
| Produkthöhe | 67 |
| Rahmengröße | ZB12 |
| Schließer | 1 |
| Schutzart | IP20 IP00 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
