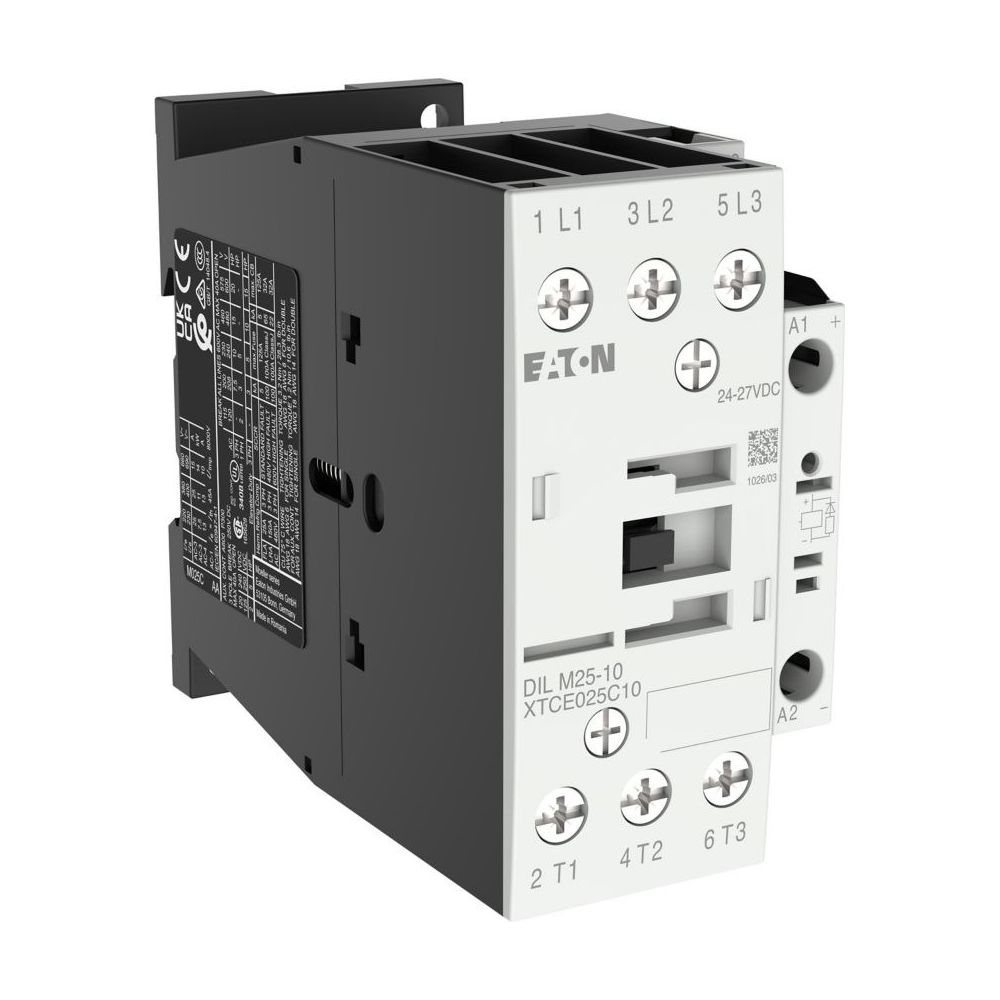

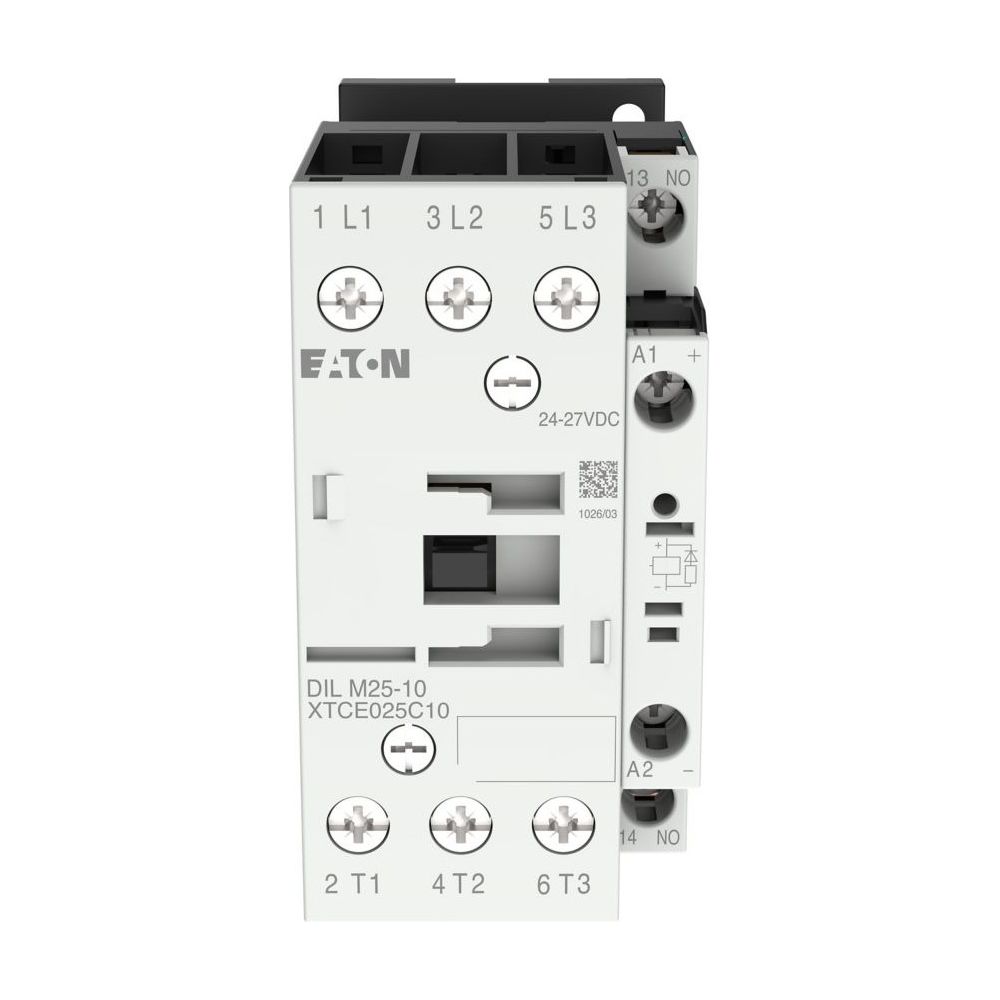

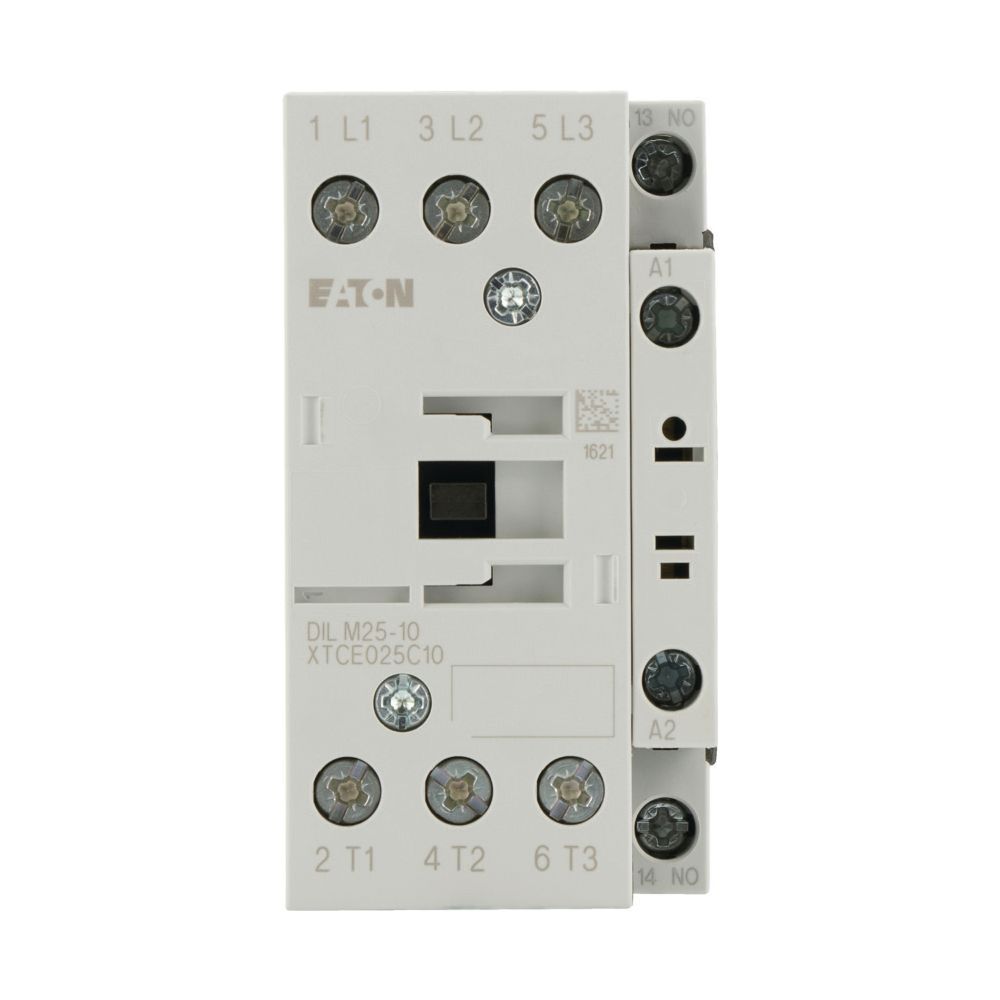

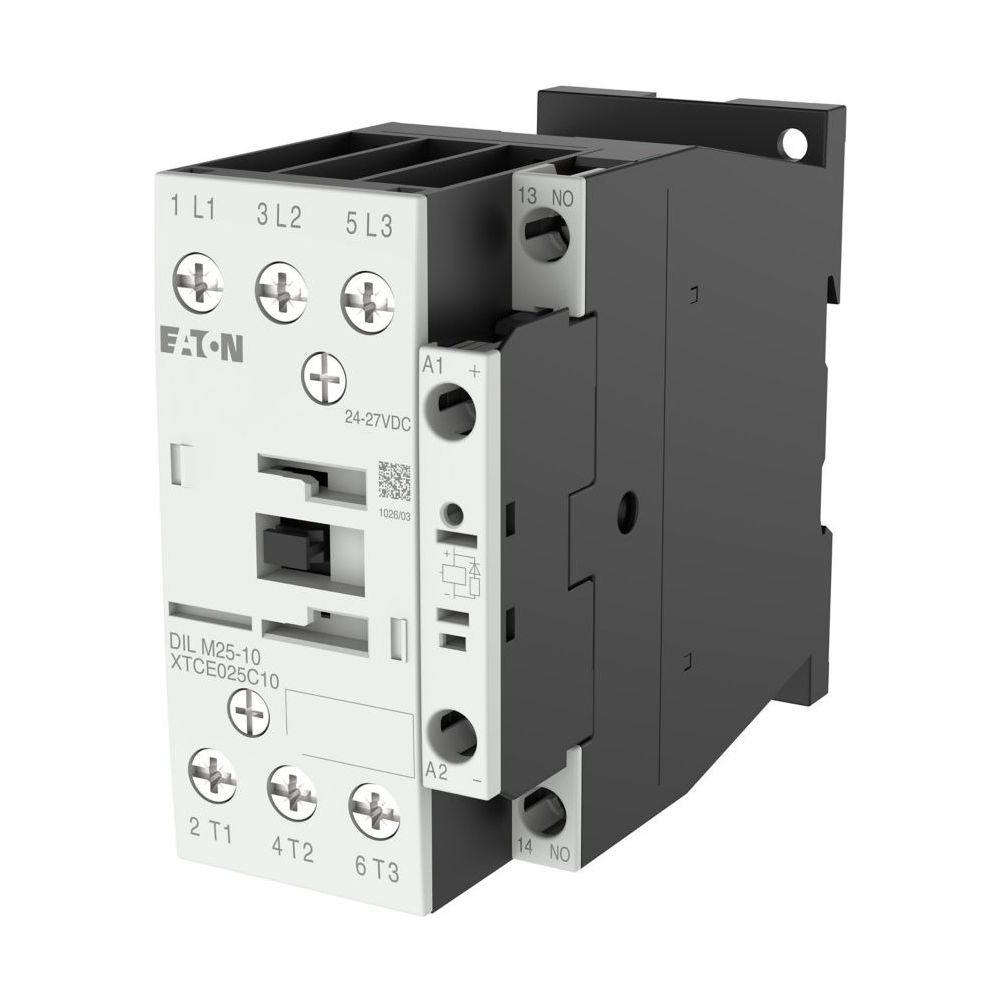

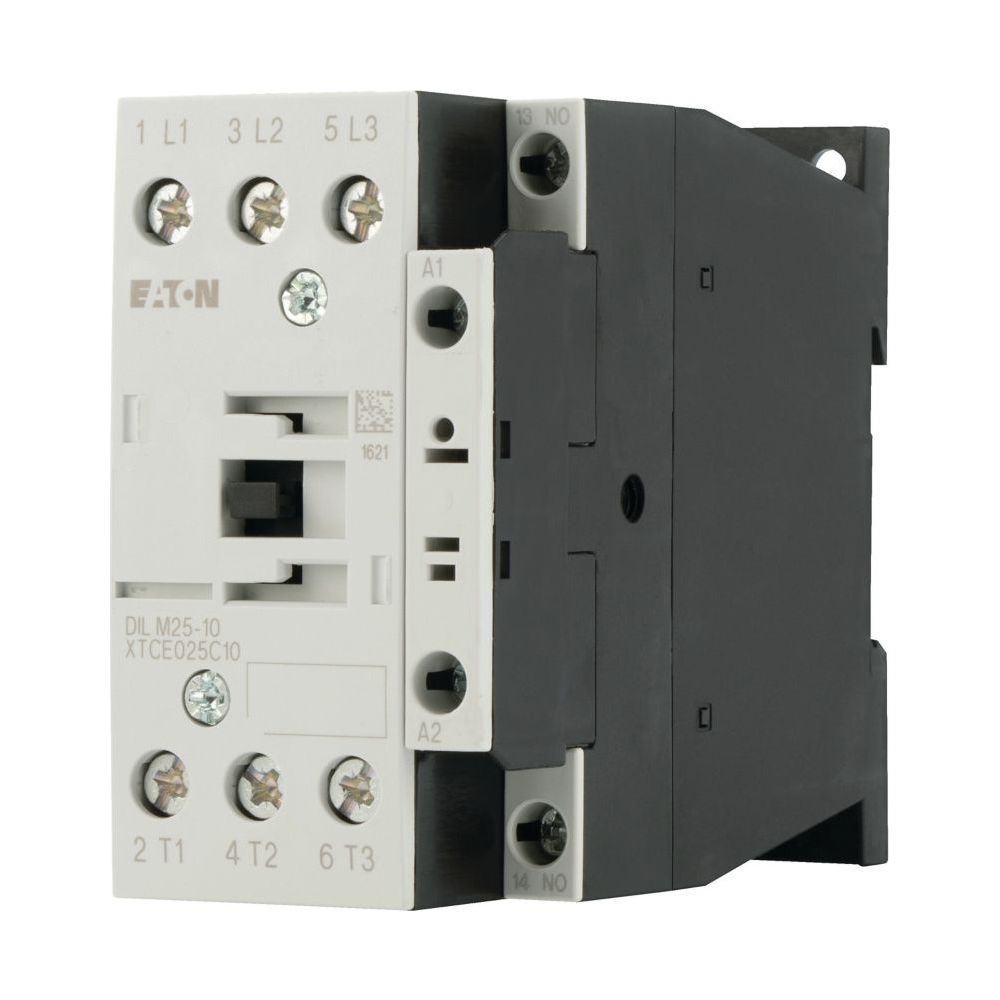

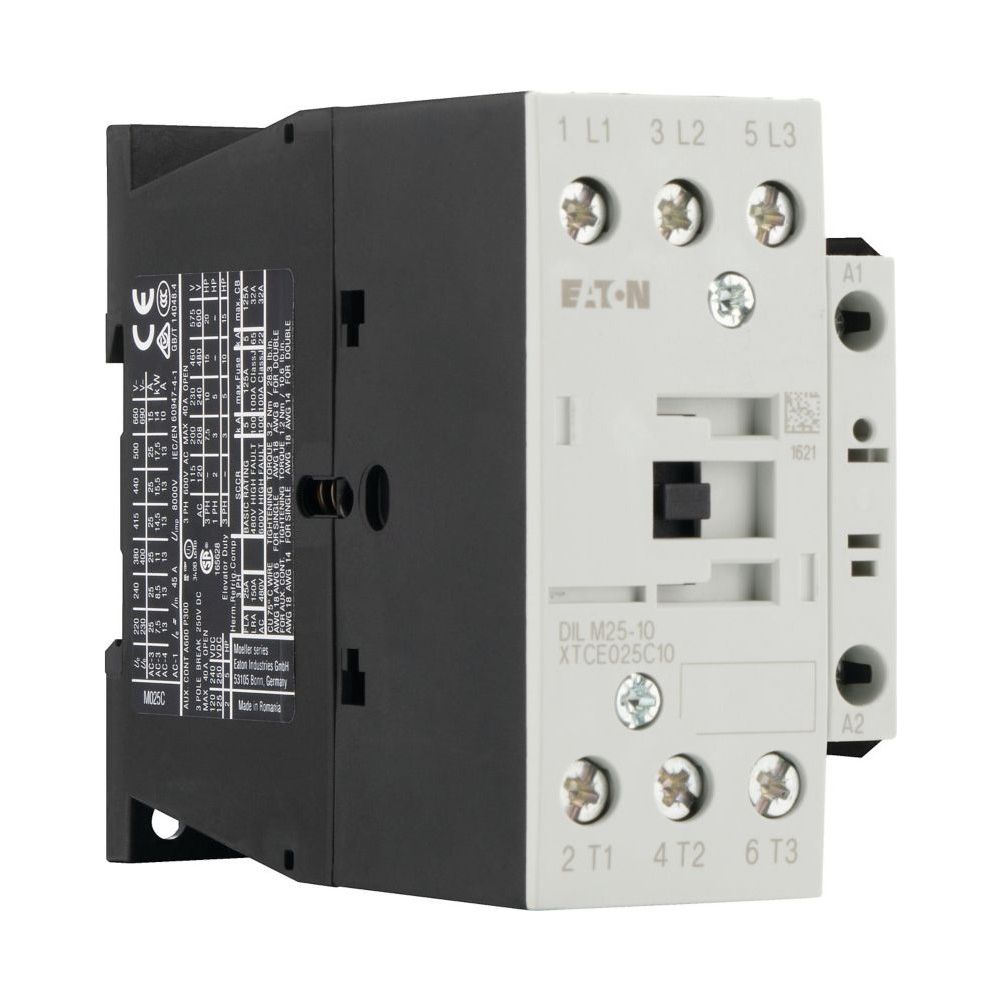

Eaton Leistungsschütz DILM DILM25-10(RDC24), 3-polig 11kW, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V eignet sich das Gerät für industrielle Anwendungen und ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert. Die Gleichstrombetätigung verfügt über eine integrierte Schutzbeschaltung, die den Verdrahtungsaufwand reduziert.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Dies ermöglicht den Einsatz bei Standard-Motoranwendungen sowie bei reversierenden Betriebszuständen oder Tippbetrieb. Die kompakte Bauweise in der Rahmengröße FS2 erlaubt eine platzsparende Montage, während die Anschlusstechnik mittels Schraubklemmen eine sichere Kontaktierung gewährleistet.

Effiziente Steuerung

Die Betätigungselektronik ist für eine Steuerspeisespannung von 24 bis 27 V DC ausgelegt. Das Gerät bietet eine mechanische Lebensdauer von 10 Millionen Schaltspielen. Durch die Möglichkeit, Zusatzkontakte aufzustecken, lässt sich das System flexibel an spezifische Anforderungen anpassen.

Dieses Leistungsschütz bietet hohe Zuverlässigkeit für industrielle Schaltaufgaben. Mit einem Bemessungsbetriebsstrom von 25 A bei AC-3 und einer Breite von 45 mm ist es eine leistungsstarke Komponente für moderne Anlagenkonzepte.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 6 kW
• Steuerspeisespannung: 24 - 27 V DC
• Hilfskontakte: 1 Schließer
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 97 mm
