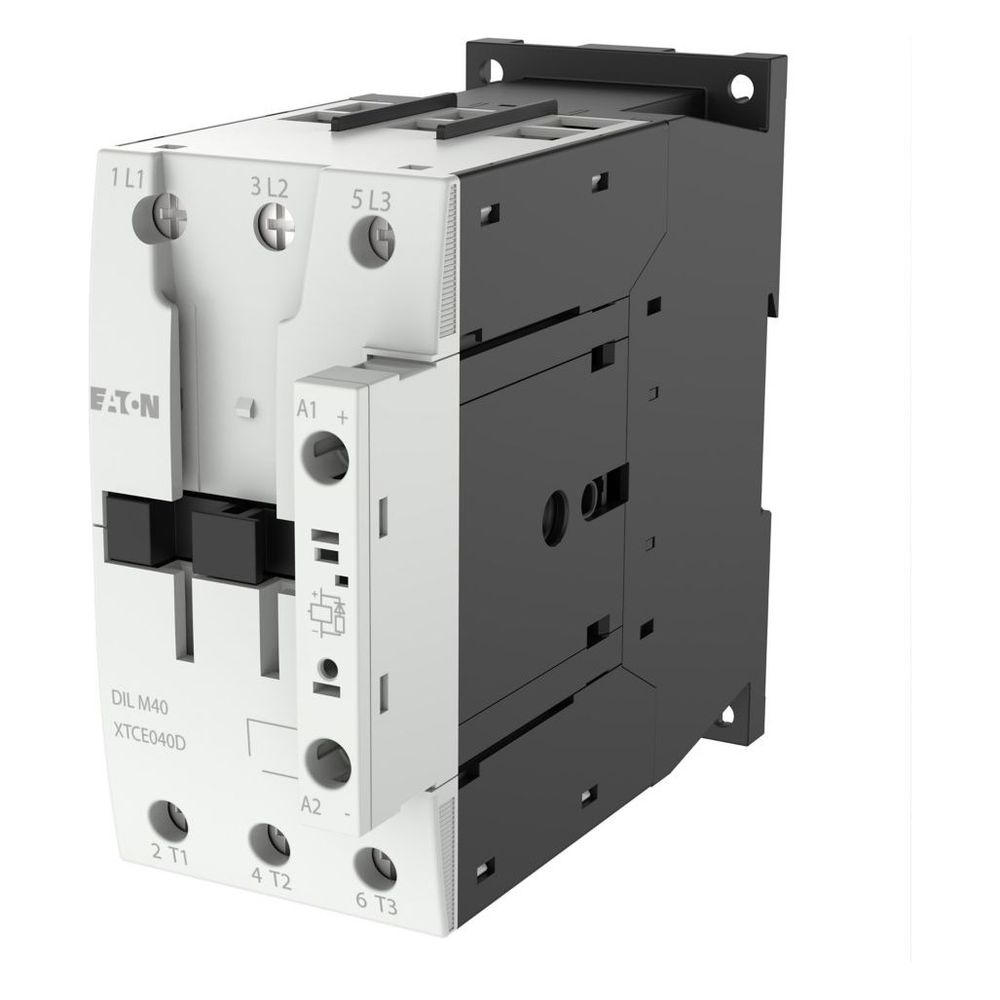

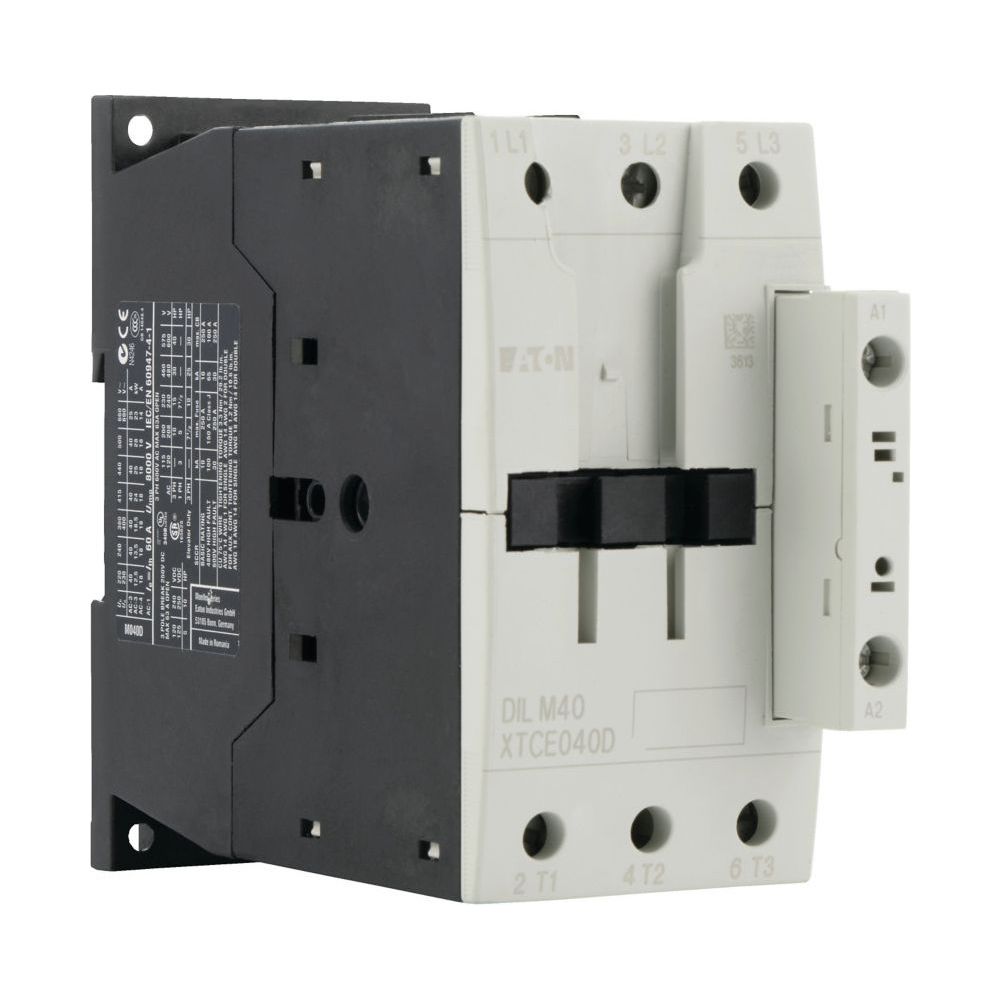

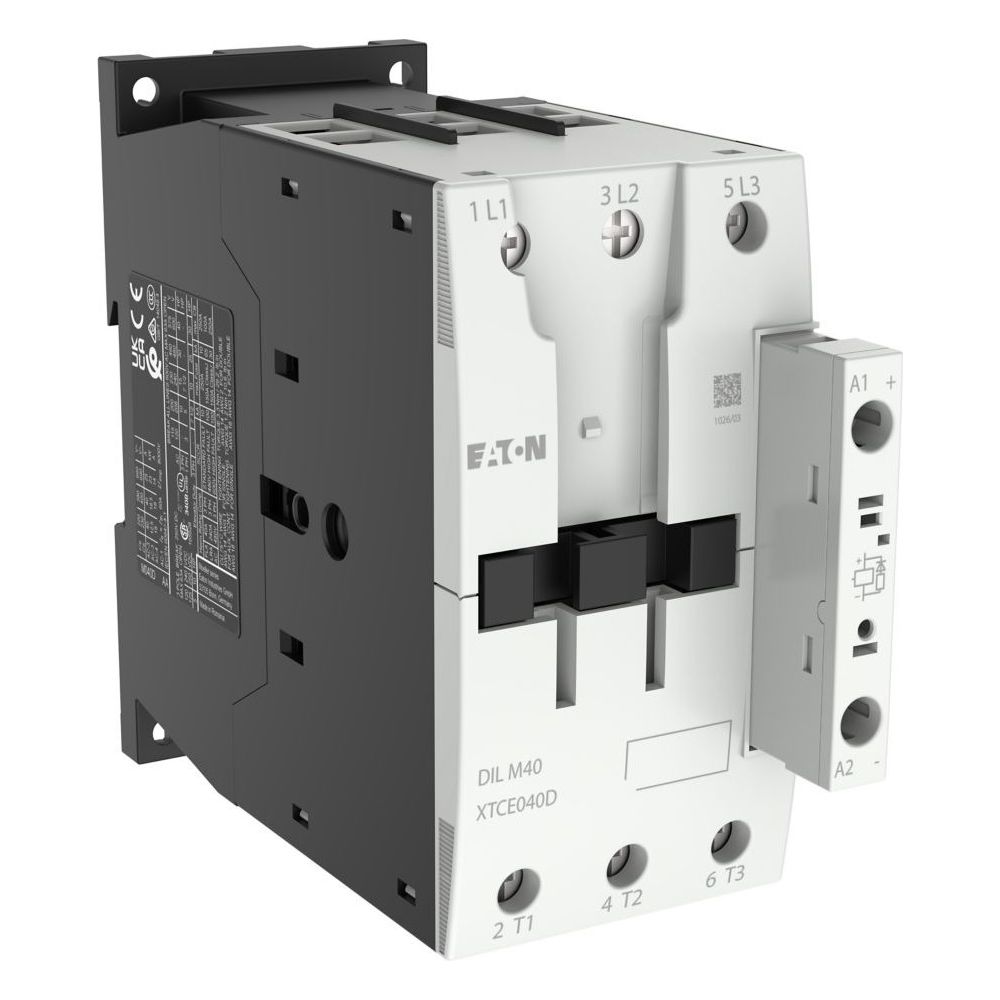

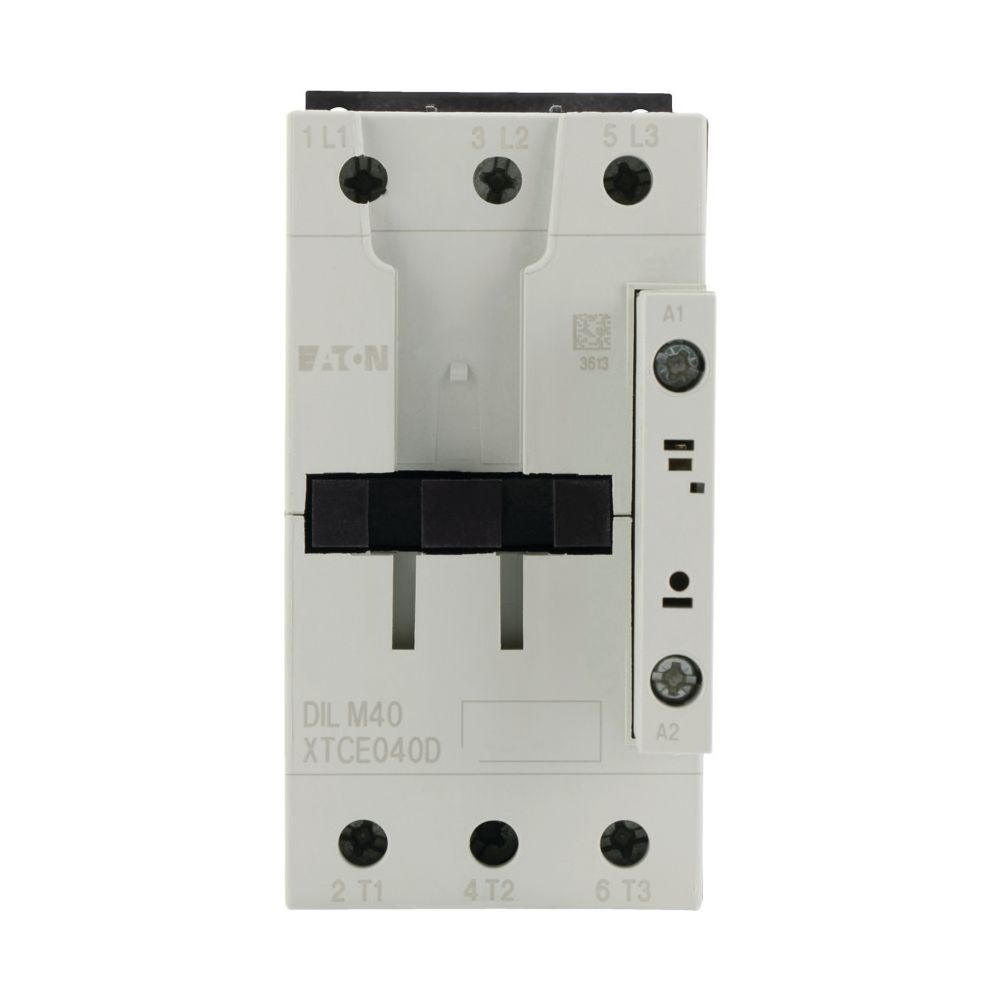

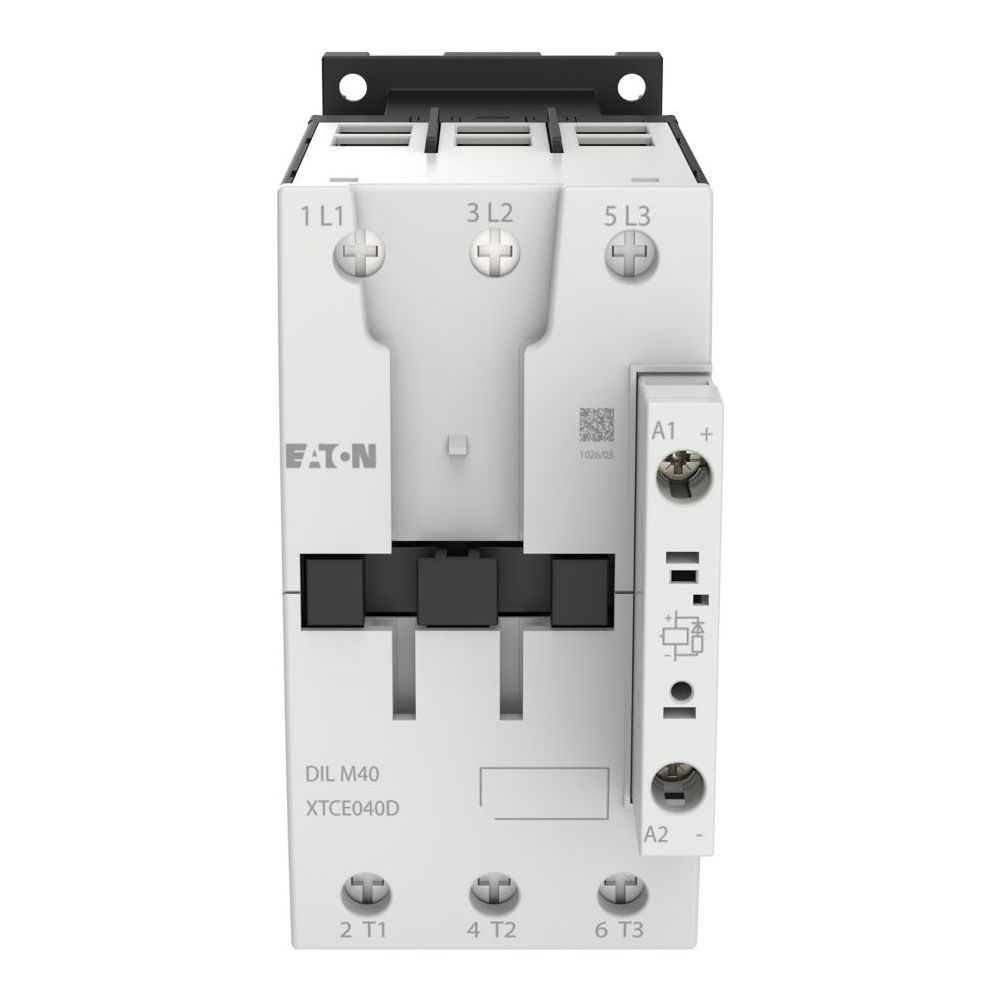

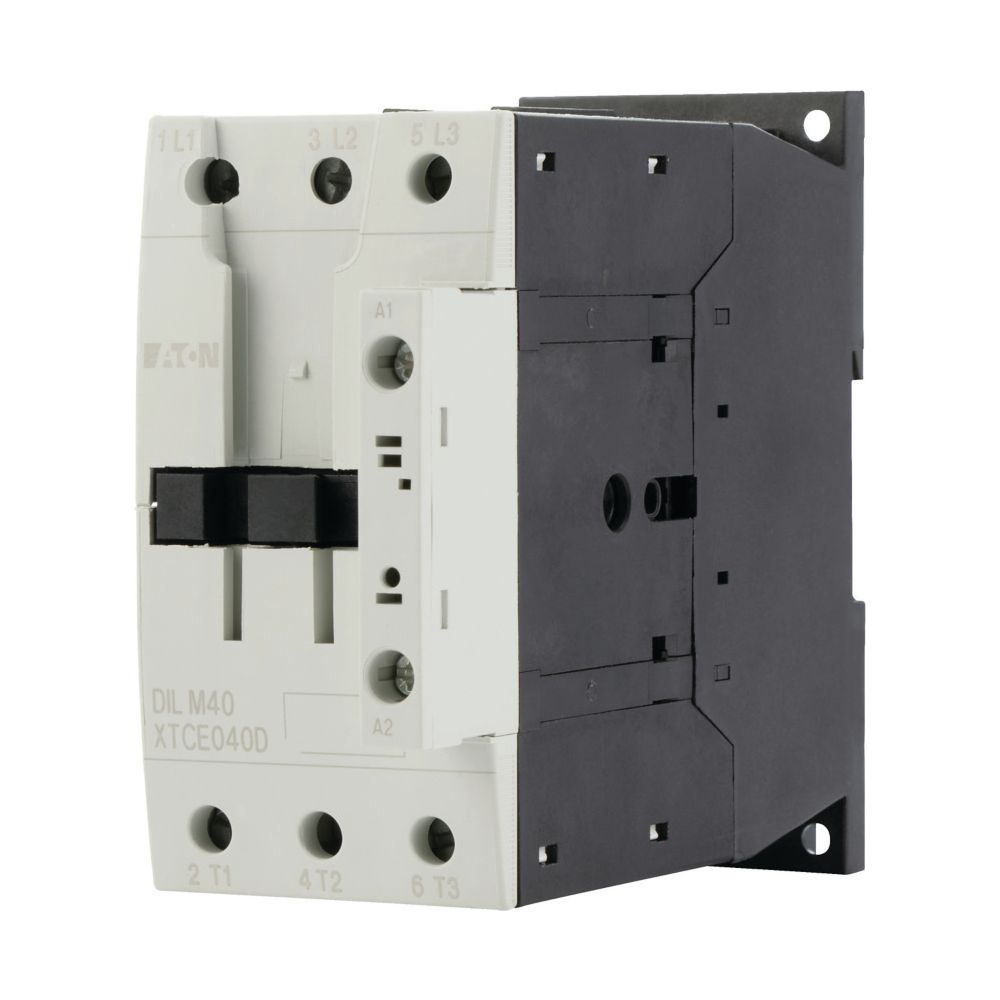

Eaton Leistungsschütz DILM DILM40(RDC24), 18,5kW, 24-27V DC, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller series DILM ist für den zuverlässigen Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V und einer Gleichstrombetätigung eignet sich das Gerät für anspruchsvolle Schaltaufgaben in der Industrie. Es ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert und deckt die Gebrauchskategorien AC-3 und AC-4 ab.

Vielseitige Einsatzmöglichkeiten

Das Schütz eignet sich für ein breites Spektrum an Anwendungen, von nicht oder leicht induktiven Lasten bis hin zum Reversieren und Tippen von Käfigläufermotoren. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Verbindung ermöglichen. Dank der integrierten Schutzbeschaltung in der Betätigungselektronik ist das Gerät für den professionellen Einsatz in Schaltanlagen ausgelegt und erreicht eine mechanische Lebensdauer von bis zu 10 Millionen Schaltvorgängen.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 40 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 18 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 60 A
• Bemessungssteuerspeisespannung (DC): 24 - 27 V
• Polzahl: 3-polig
• Anschlusstechnik: Schraubklemmen
• Breite: 55 mm
• Höhe: 115 mm
• Tiefe: 132,1 mm

Durch die kompakte Bauweise und die hohe Schaltleistung von 18,5 kW bei 400 V stellt dieses Leistungsschütz eine effiziente Komponente für moderne Antriebslösungen dar. Die Gleichstrombetätigung mit einem Spannungsbereich von 24 bis 27 V DC ermöglicht eine präzise Steuerung, während die Eignung für IE3-Motoren eine zukunftssichere Integration in bestehende oder neue Anlagen sicherstellt.
