Beschreibung

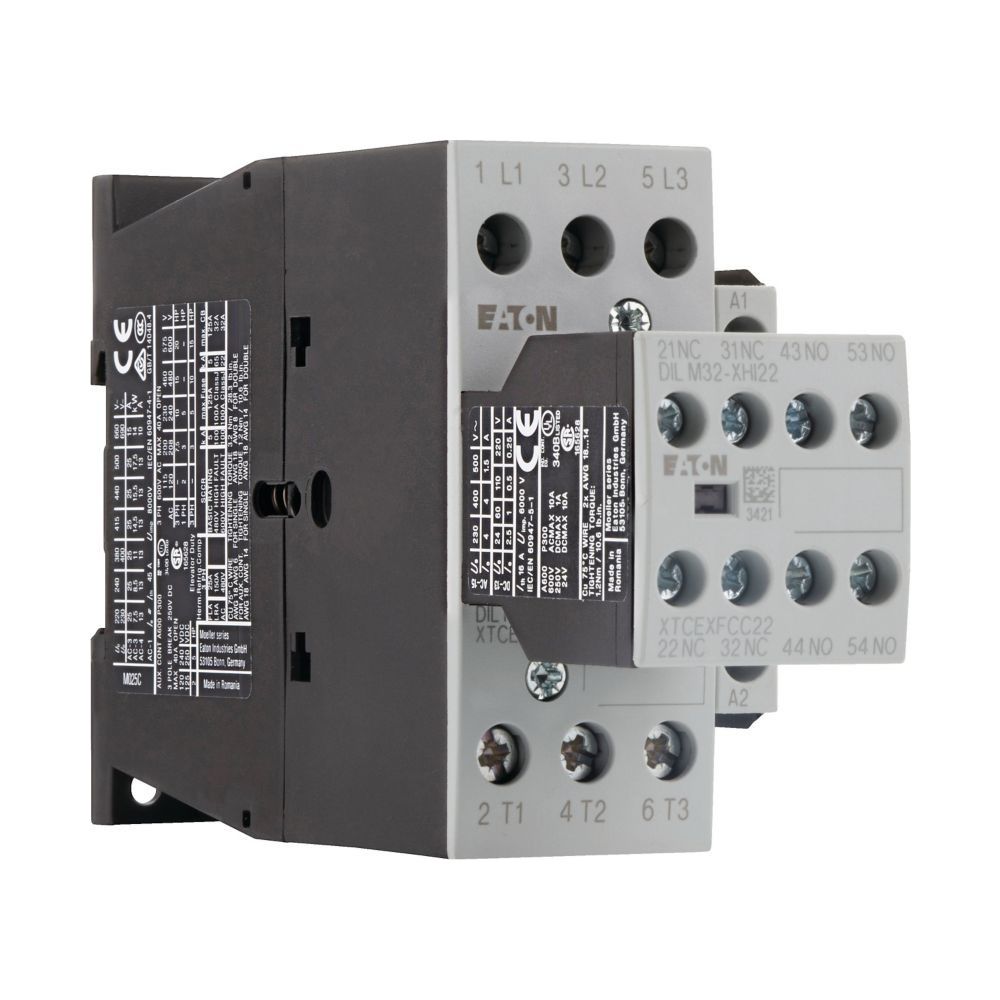

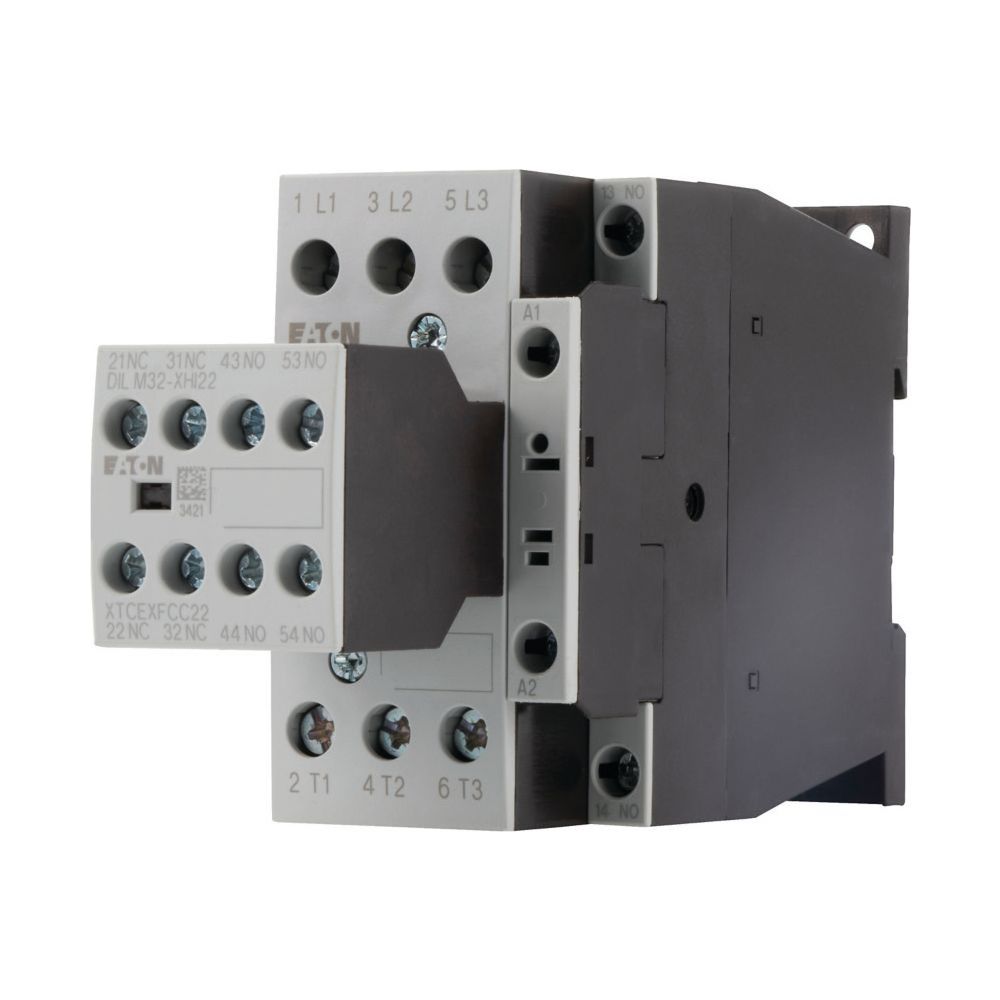

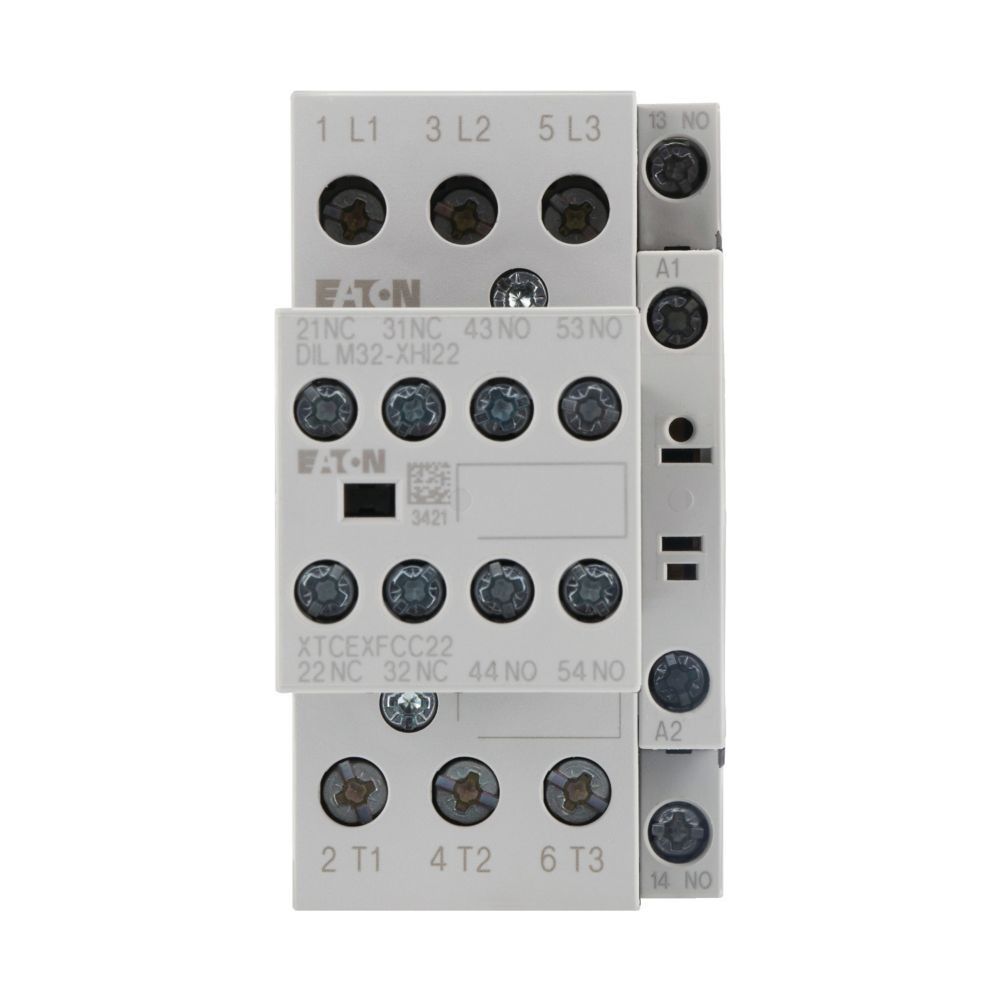

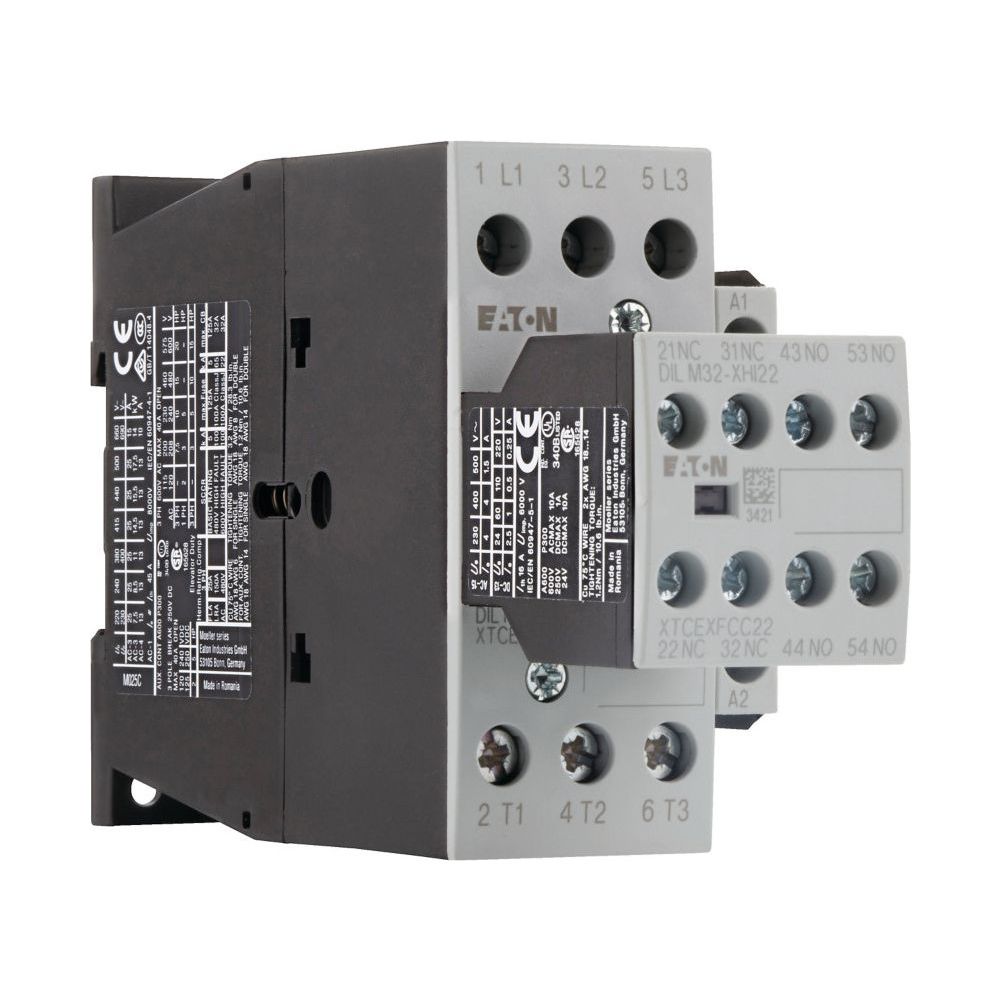

Eaton Leistungsschütz DILM25-32, 11kW, 3-polig, 230V/240V, 3 S, 2 Ö, Schraubklemmen, 85x45x138mm
Das Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einer 3-poligen Ausführung eignet sich das Gerät für industrielle Anwendungen, einschließlich Motoren der Effizienzklasse IE3. Die Betätigung erfolgt über Wechselstrom, wobei das Schütz durch eine kompakte Bauweise und robuste Anschlusstechnik überzeugt.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Anwendungen wie Anlassen, Ausschalten im Betrieb, Reversieren oder Tippen. Die integrierte Spiegelkontakt-Ausstattung erhöht die Betriebssicherheit in Schaltanlagen. Dank der Schraubklemmen ist eine sichere elektrische Verbindung möglich.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 13 A
- Polzahl: 3-polig
- Hauptkontakte (Schließer): 3
- Hilfskontakte (Öffner): 2
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 138 mm
Durch die hohe mechanische Lebensdauer von bis zu 10 Millionen Schaltvorgängen und die Eignung für IE3-Motoren bietet dieses Leistungsschütz eine langlebige Lösung für die Motorsteuerung. Die Kombination aus 25 A Bemessungsbetriebsstrom bei AC-3 und der flexiblen Wechselstrombetätigung macht es zu einer effizienten Komponente für den professionellen Schaltanlagenbau.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277228 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082772284 |
| EAN-13 | 4015082772284 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,526 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 25 |
| Ie bie AC-4, 400V | 13 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 6 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 138 |
| Produktbreite | 45 |
| Produktgewicht | 0,498 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 138 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 2 |
| WEEE-Nr. | 92318050 |
