Beschreibung

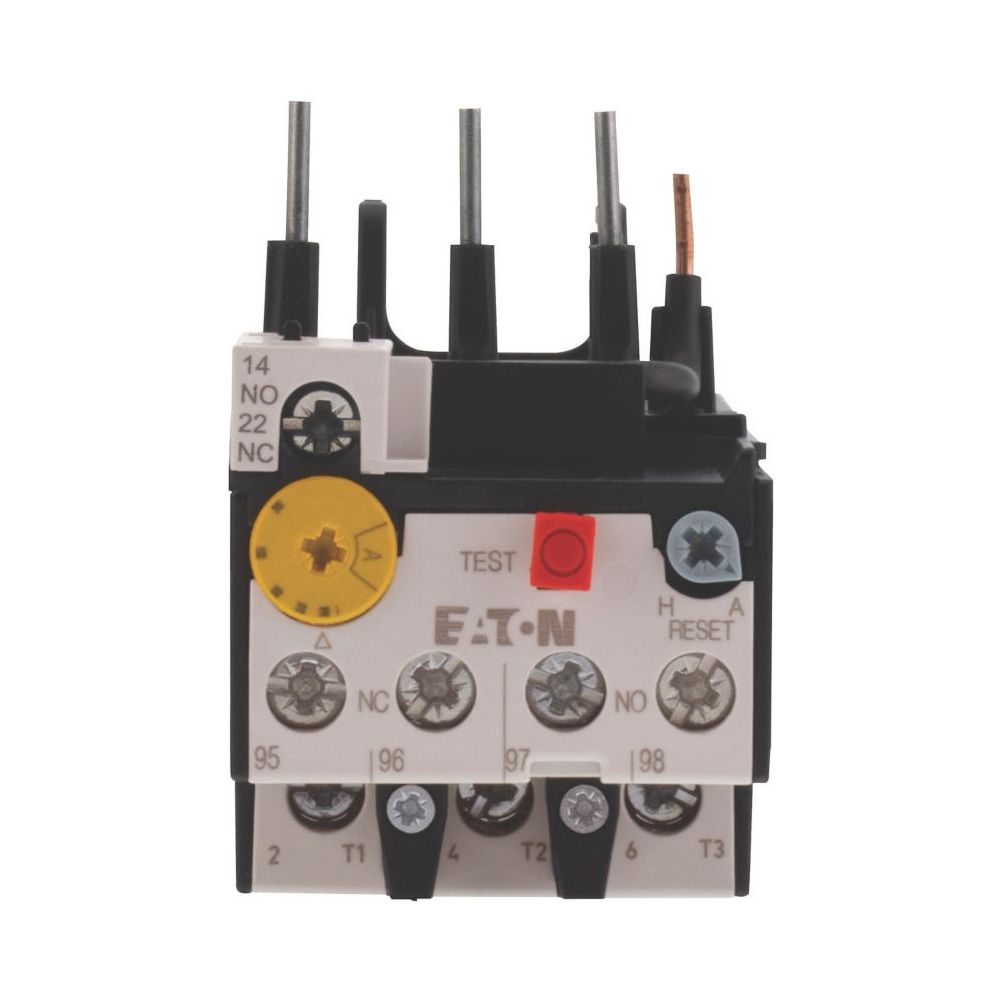

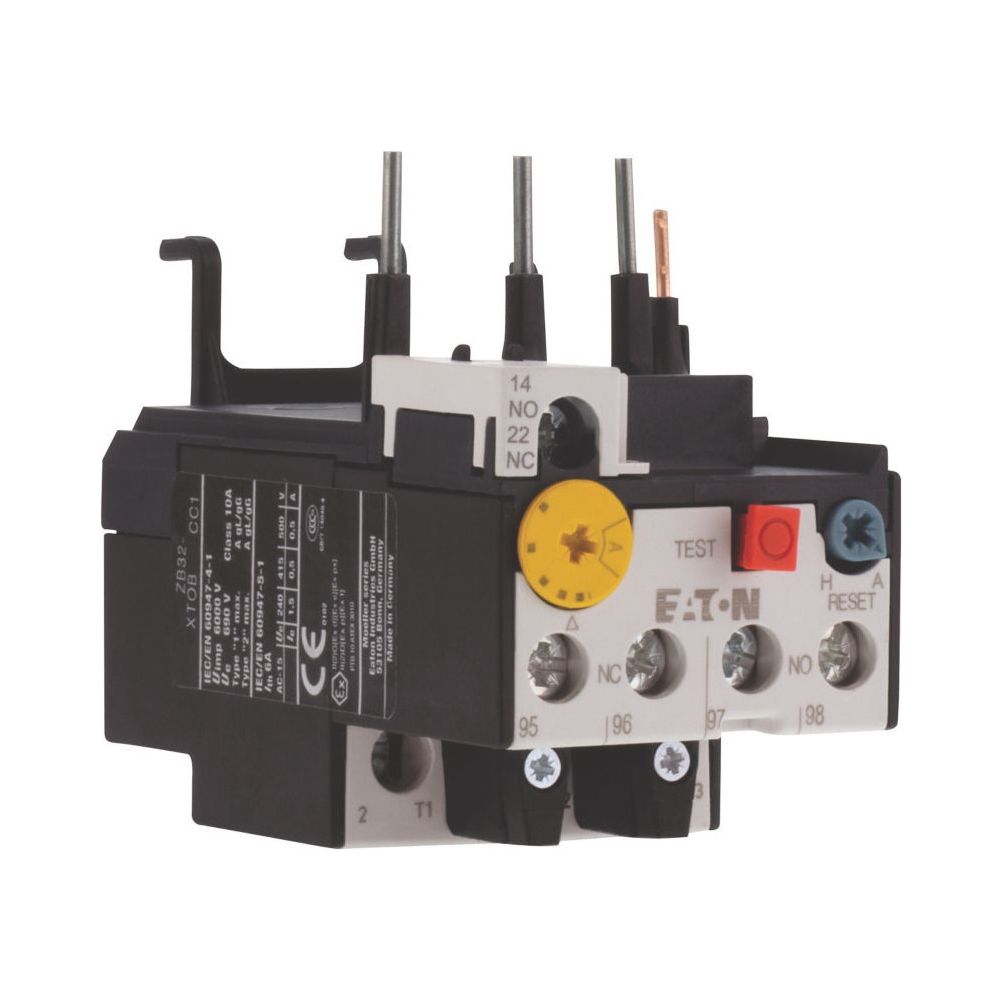

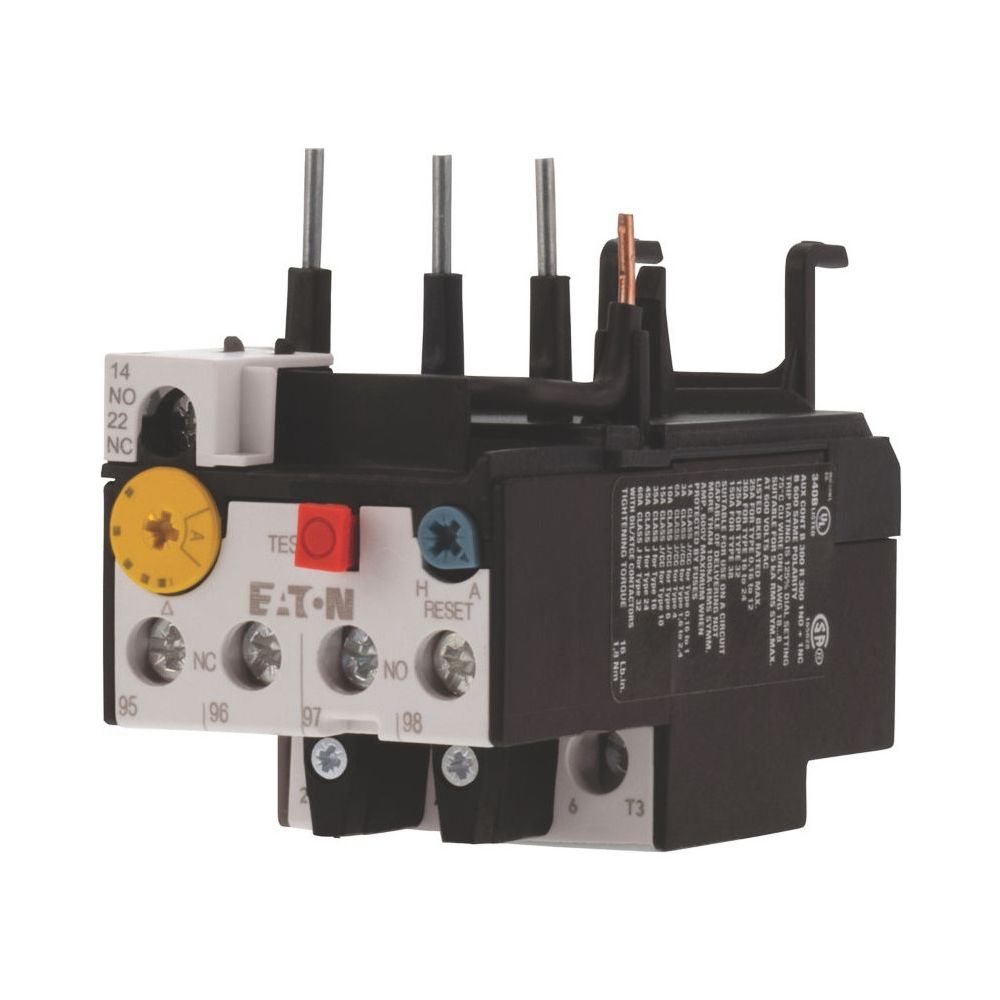

Eaton Motorschutzrelais ZB ZB32-16, 10-16A, 1S, 1Ö, IP20
Das thermische Motorschutzrelais der Baureihe ZB32 von Eaton dient der Überwachung und Absicherung von Elektromotoren. Es zeichnet sich durch eine Phasenausfallempfindlichkeit gemäß IEC/EN 60947 aus und ist für die direkte Montage an Schützen der DILM-Serie konzipiert. Mit einem einstellbaren Strombereich von 10 bis 16 A ermöglicht das Gerät eine präzise Anpassung an den jeweiligen Lastbedarf.
Funktionsweise und Montage
Das Relais verfügt über eine integrierte Test-/Aus-Taste sowie eine Reset-Taste, die wahlweise manuell oder automatisch betätigt werden kann. Die Freiauslösung sorgt für eine Abschaltung im Fehlerfall. Dank der kompakten Bauweise und der Direktmontage lässt sich das Schutzorgan platzsparend in Schaltanlagen integrieren. Die Anschlussseite ist als Schraubanschluss ausgeführt, was eine sichere Kontaktierung der Haupt- und Steuerstromkreise ermöglicht.
Sicherheit und Normen
Das Gerät erfüllt die Anforderungen der Auslöseklasse CLASS 10 A und ist für den Schutz von Eex e-Motoren geeignet. Die Schutzart IP20 gewährleistet einen Berührungsschutz bei senkrechter Betätigung von vorne. Durch die Einhaltung internationaler Normen wie IEC/EN 60947 und VDE 0660 ist ein hoher Standard für den industriellen Einsatz sichergestellt.
Das Motorschutzrelais bietet durch den einstellbaren Strombereich von 10 bis 16 A und die integrierte Phasenausfallempfindlichkeit einen effektiven Schutz für angeschlossene Motoren. Die einfache Handhabung durch die Reset-Funktion und die direkte Montagemöglichkeit an Schützen erleichtern die Installation in Steuerungssysteme. Mit einem Schließer und einem Öffner als Hilfskontakte ist das Relais flexibel in Steuerstromkreise einbindbar.
Technische Daten
- Einstellbarer Strombereich: 10 - 16 A
- Auslöseklasse: CLASS 10 A
- Montageart: Direktanbau
- Hilfskontakte: 1 Schließer, 1 Öffner
- Schutzart: IP20
- Max. Bemessungsbetriebsspannung: 690 V
- Produktbreite: 45 mm
- Produkthöhe: 67 mm
- Produktlänge/Tiefe: 96 mm
- Produktgewicht: 0,146 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278452 |
| Auslöseklasse | CLASS 10 |
| EAN | 4015082784522 |
| EAN-13 | 4015082784522 |
| Gewicht | 0,163 kg |
| Modellcode | ZB32-16 |
| Montageart | Direktanbau |
| Nennspannung - max | 600 VAC |
| Produkt Länge/Tiefe | 96 |
| Produktbreite | 45 |
| Produktgewicht | 0,146 |
| Produkthöhe | 67 |
| Rahmengröße | ZB32 |
| Schließer | 1 |
| Schutzart | IP20 IP00 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
