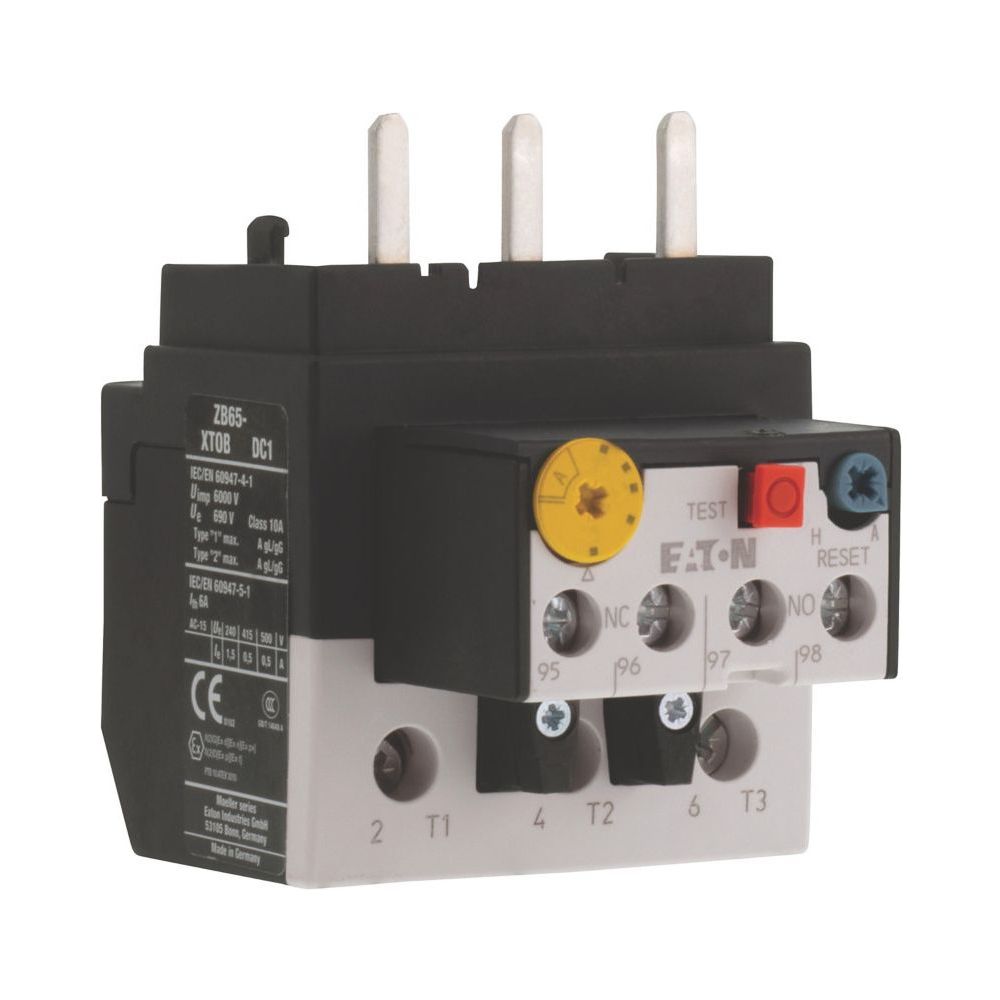

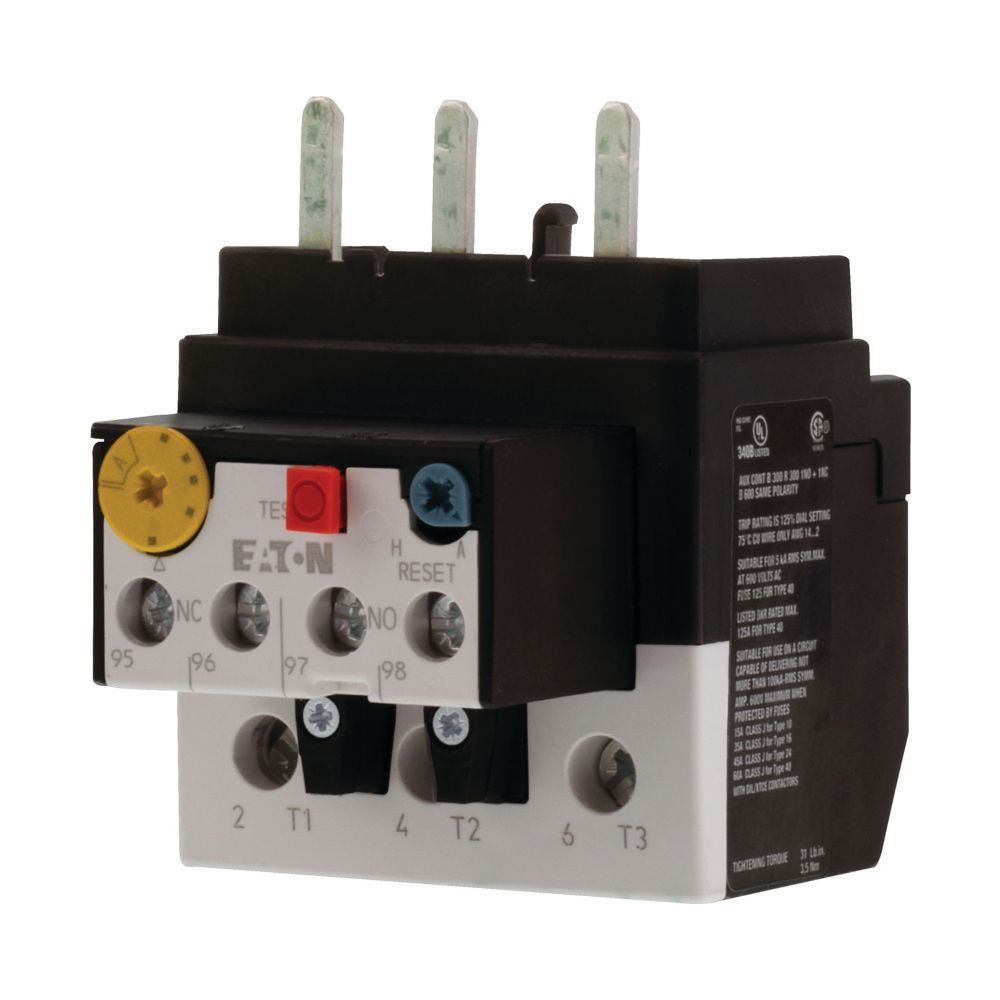

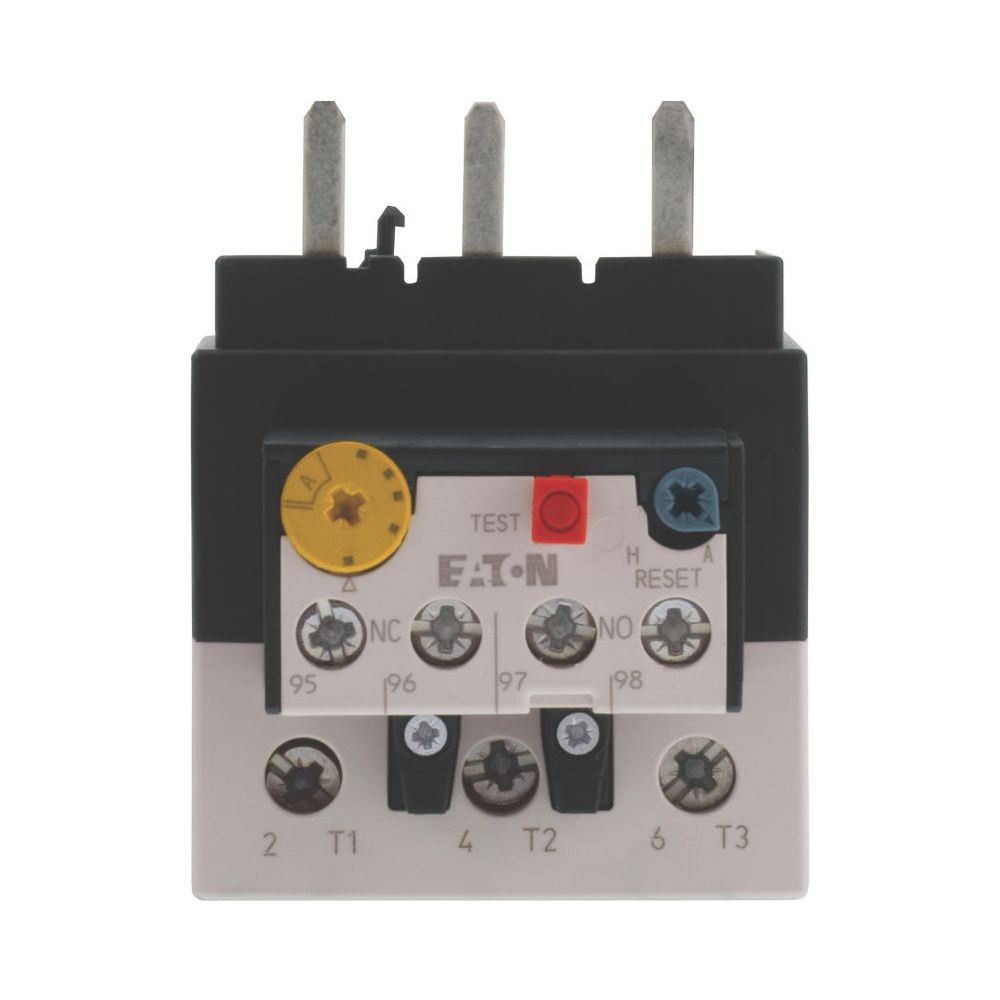

Eaton Motorschutzrelais ZB65 ZB65-40, 24-40A, 1S, 1Ö, IP00
Das thermische Motorschutzrelais ZB65 aus der Eaton Moeller Serie dient der Absicherung von Motoren in industriellen Anwendungen. Es deckt einen einstellbaren Strombereich von 24 bis 40 A ab und ist für die direkte Montage an kompatiblen Schützen konzipiert. Das Gerät unterstützt sowohl manuelle als auch automatische Reset-Funktionen.
Funktionsweise und Schutz
Das Relais ist mit einer Phasenausfallempfindlichkeit gemäß IEC/EN 60947 ausgestattet, die den Motor bei ungleichmäßiger Belastung der Phasen schützt. Die Auslöseklasse CLASS 10 A sorgt für ein präzises Ansprechverhalten bei Überlast. Zur Bedienung und Überprüfung sind eine Test-/Aus-Taste sowie eine Reset-Taste integriert, die eine flexible Handhabung ermöglichen.
Montage und Anschluss
Die Baugröße ZB65 ermöglicht eine platzsparende Direktmontage. Der Anschluss der Hauptstromkreise erfolgt über Schraubklemmen. Mit einem integrierten Schließer und einem Öffner bietet das Relais die notwendigen Hilfskontakte für die Einbindung in Steuerstromkreise. Die Schutzart IP00 erfordert den Einbau in ein entsprechend geschütztes Gehäuse.
Das Motorschutzrelais bietet durch seine präzise Einstellbarkeit von 24 bis 40 A und die integrierte Phasenausfallempfindlichkeit einen effektiven Schutz für elektrische Antriebe. Dank der kompakten Bauweise und der direkten Montagemöglichkeit an Schützen lässt es sich effizient in Schaltanlagen integrieren. Die Kombination aus robuster Schraubanschlusstechnik und der Auslöseklasse CLASS 10 A stellt eine zuverlässige Überwachung sicher, während die integrierten Hilfskontakte eine flexible Einbindung in die Steuerungstechnik ermöglichen.
Technische Daten
- Einstellbarer Strombereich: 24 - 40 A
- Auslöseklasse: CLASS 10 A
- Montageart: Direktanbau
- Hilfskontakte: 1 Schließer, 1 Öffner
- Max. Bemessungsbetriebsspannung: 600 VAC
- Schutzart: IP00
- Produktbreite: 60 mm
- Produkthöhe: 75 mm
- Produktlänge/Tiefe: 88 mm
- Produktgewicht: 0,22 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278458 |
| Auslöseklasse | CLASS 10 |
| EAN | 4015082784584 |
| EAN-13 | 4015082784584 |
| Gewicht | 0,241 kg |
| Modellcode | ZB65-40 |
| Montageart | Direktanbau |
| Nennspannung - max | 600 VAC |
| Produkt Länge/Tiefe | 88 |
| Produktbreite | 60 |
| Produktgewicht | 0,22 |
| Produkthöhe | 75 |
| Rahmengröße | ZB65 |
| Schließer | 1 |
| Schutzart | IP00 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
