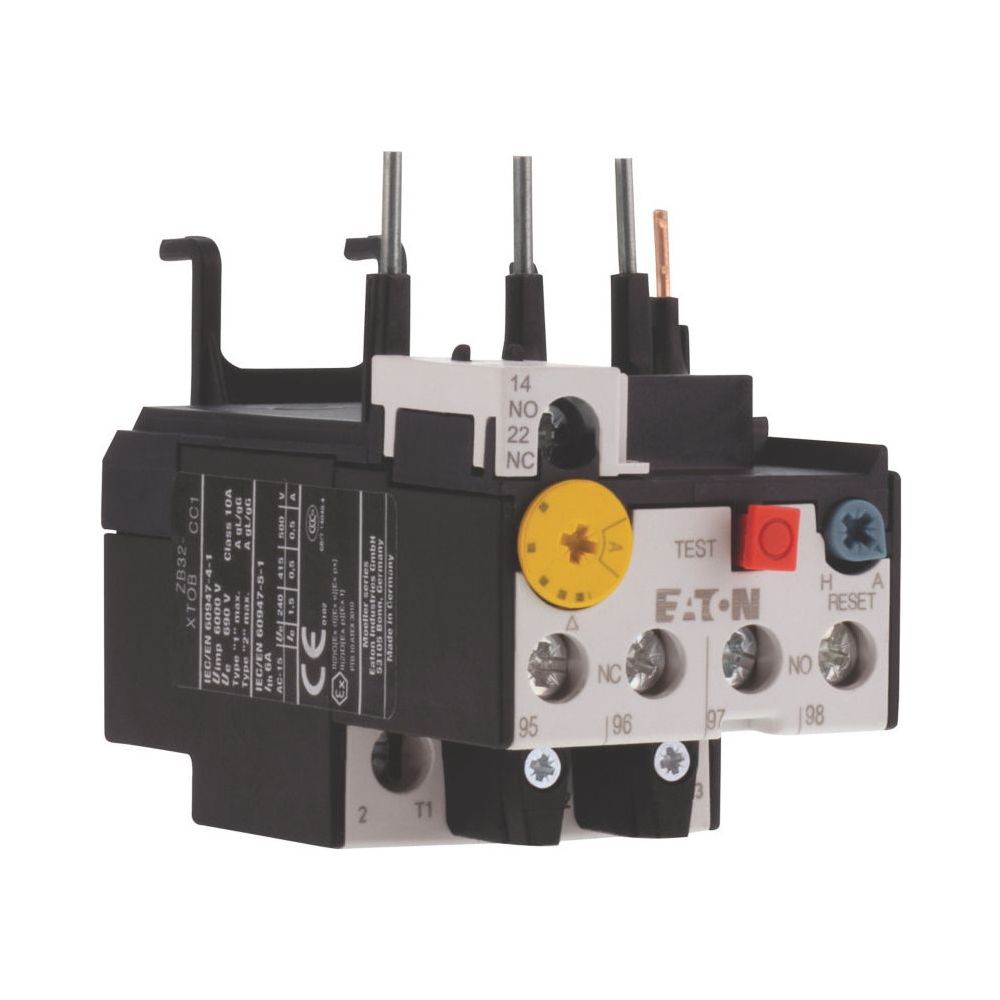

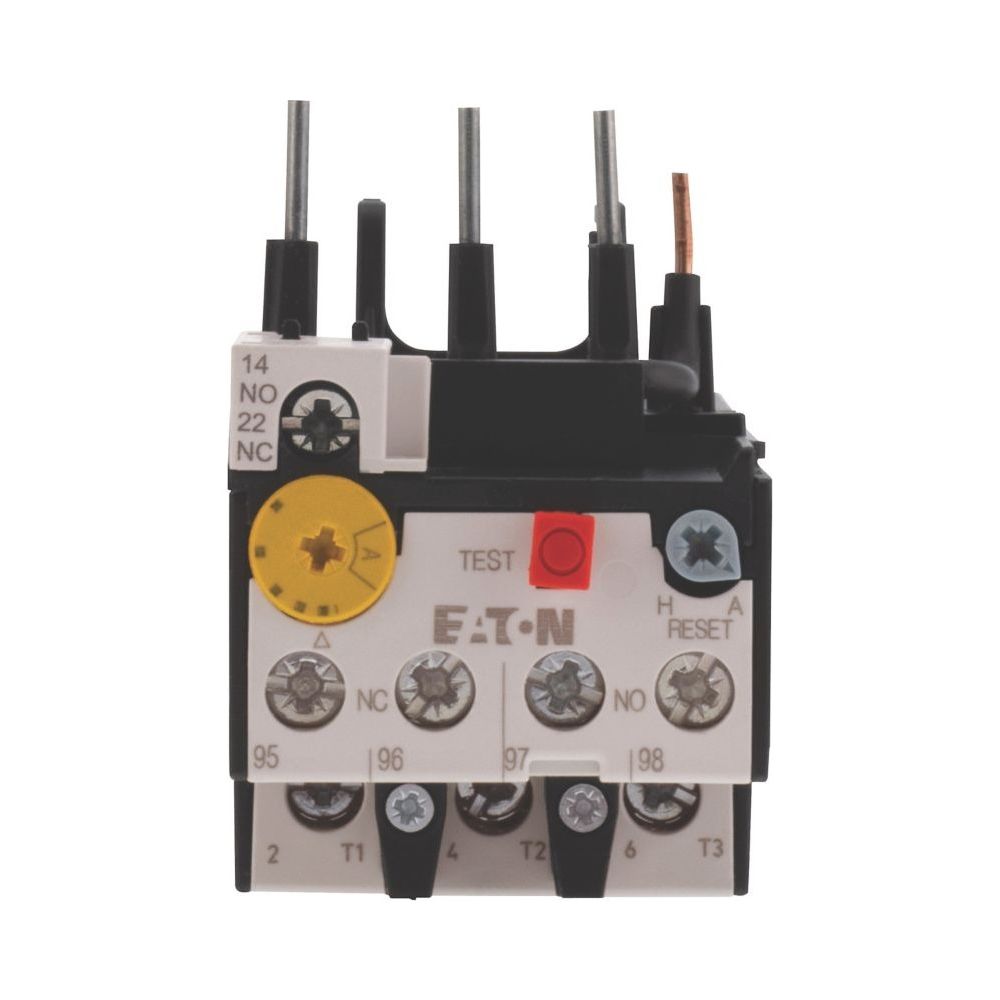

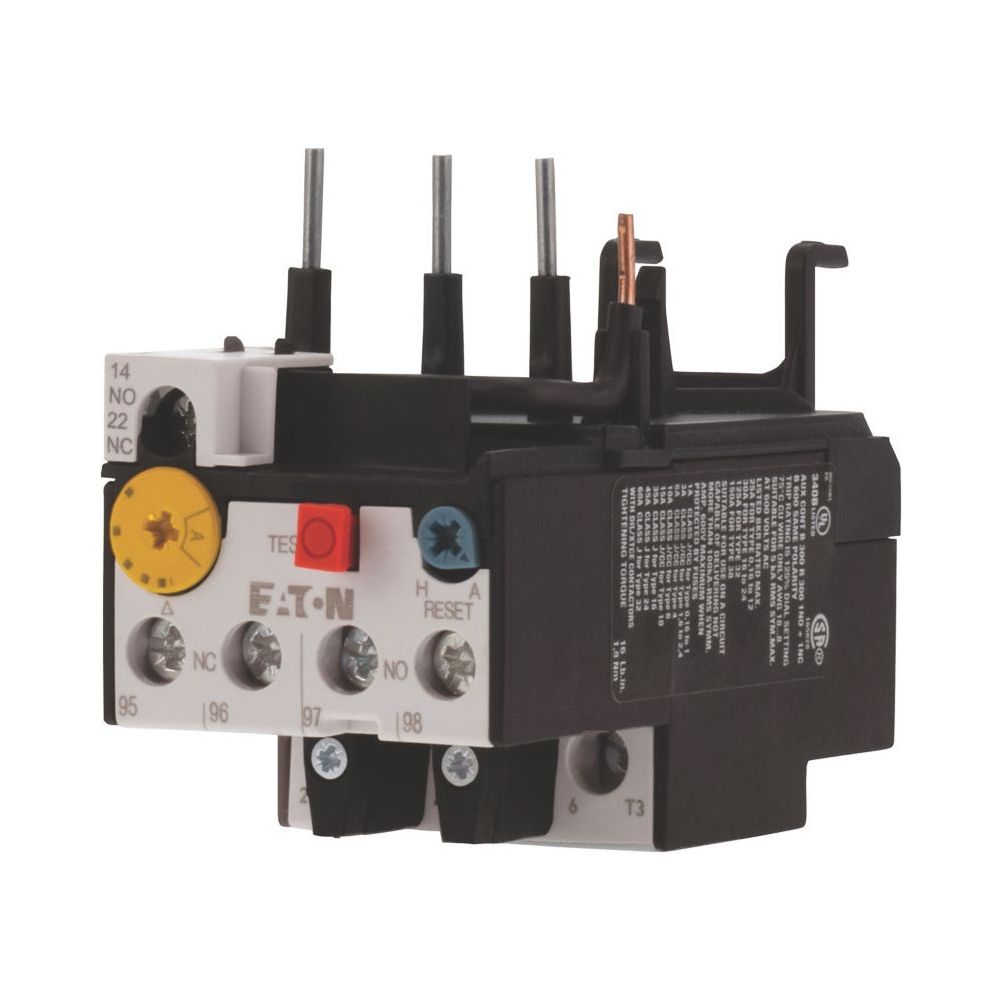

Eaton Motorschutzrelais ZB32 ZB32-24, 16-24 A, 1 S, 1 Ö, IP20
Das thermische Motorschutzrelais der Serie ZB von Eaton Moeller dient der zuverlässigen Überwachung und Absicherung von Elektromotoren. Mit einem einstellbaren Strombereich von 16 bis 24 A und der Auslöseklasse 10 A bietet das Gerät einen präzisen Schutz gegen Überlast und Phasenausfall. Die kompakte Bauweise ermöglicht eine direkte Montage an Schützen der Baureihe DILM.
Funktionsweise und Montage
Das Relais ist für den industriellen Einsatz konzipiert und zeichnet sich durch eine hohe Flexibilität aus. Es verfügt über eine Test-/Aus-Taste sowie eine Reset-Taste, die wahlweise manuell oder automatisch betätigt werden kann. Die Freiauslösung sorgt für eine sichere Abschaltung im Fehlerfall. Dank der Schutzart IP20 ist das Gerät gegen Berührung geschützt, was die Sicherheit bei der Installation und Wartung in Schaltschränken erhöht.
Vielseitige Einsatzmöglichkeiten
Die Komponente ist für den Anschluss an verschiedene Schütze wie DILM17, DILM25 und DILM32 optimiert. Durch die Phasenausfallempfindlichkeit gemäß IEC/EN 60947 wird der Motor auch bei unsymmetrischer Belastung effektiv geschützt. Das Relais ist zudem für den Einsatz mit Eex e-Motoren geeignet, was den Anwendungsbereich in anspruchsvollen Umgebungen erweitert. Die robuste Konstruktion und die Einhaltung internationaler Normen unterstreichen die Eignung für den weltweiten Einsatz.
Das Motorschutzrelais bietet durch den einstellbaren Strombereich von 16 bis 24 A eine exakte Anpassung an den Nennstrom des Motors. Die integrierten Hilfskontakte (1 Schließer, 1 Öffner) ermöglichen eine einfache Integration in Steuerstromkreise. Mit der direkten Montage an Schützen der DILM-Serie wird eine platzsparende und effiziente Installation sichergestellt, die den Anforderungen moderner Schaltanlagen entspricht.
Technische Daten
- Einstellbarer Strombereich: 16 - 24 A
- Auslöseklasse: CLASS 10 A
- Hilfskontakte: 1 Schließer, 1 Öffner
- Montageart: Direktanbau
- Schutzart: IP20
- Max. Bemessungsbetriebsspannung: 600 VAC
- Produktbreite: 45 mm
- Produkthöhe: 67 mm
- Produktlänge/Tiefe: 96 mm
- Gewicht: 0,145 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278453 |
| Auslöseklasse | CLASS 10 |
| EAN | 4015082784539 |
| EAN-13 | 4015082784539 |
| Gewicht | 0,162 kg |
| Modellcode | ZB32-24 |
| Montageart | Direktanbau |
| Nennspannung - max | 600 VAC |
| Produkt Länge/Tiefe | 96 |
| Produktbreite | 45 |
| Produktgewicht | 0,145 |
| Produkthöhe | 67 |
| Rahmengröße | ZB32 |
| Schließer | 1 |
| Schutzart | IP20 IP00 |
| UPC | 782116358793 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
