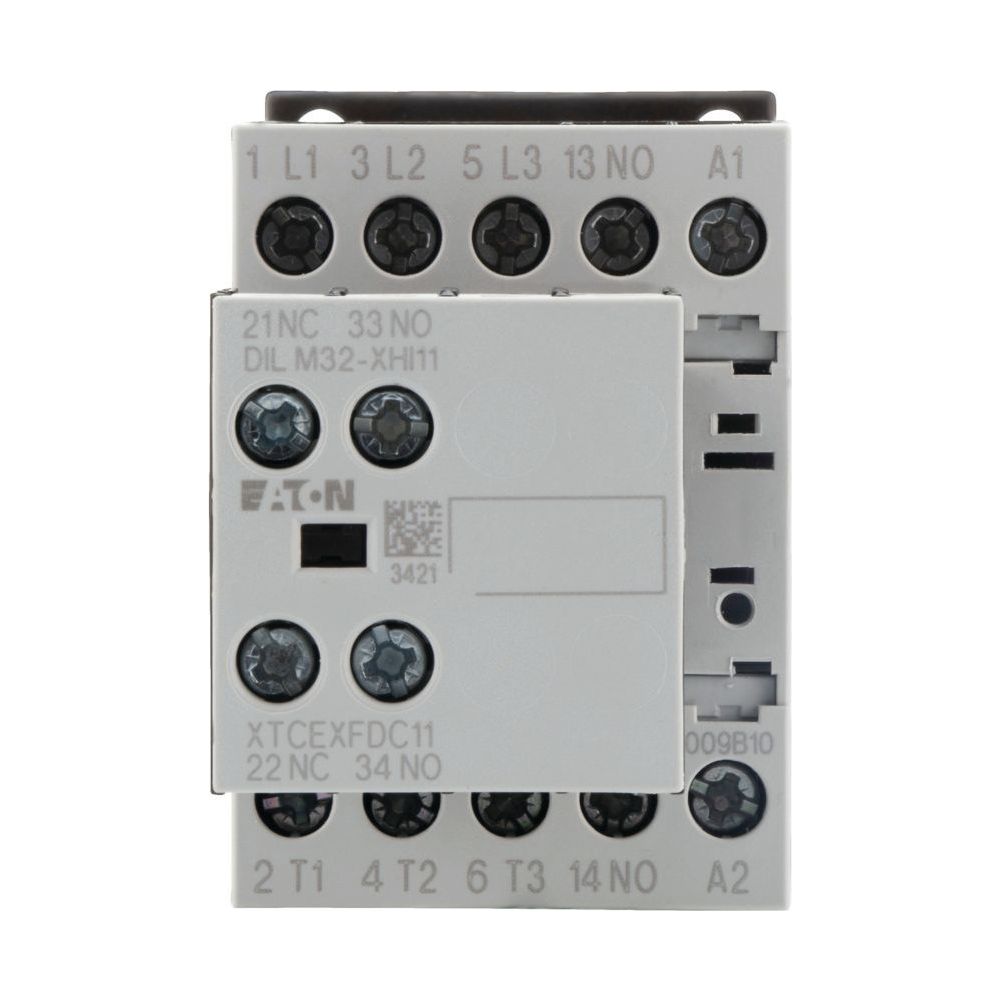

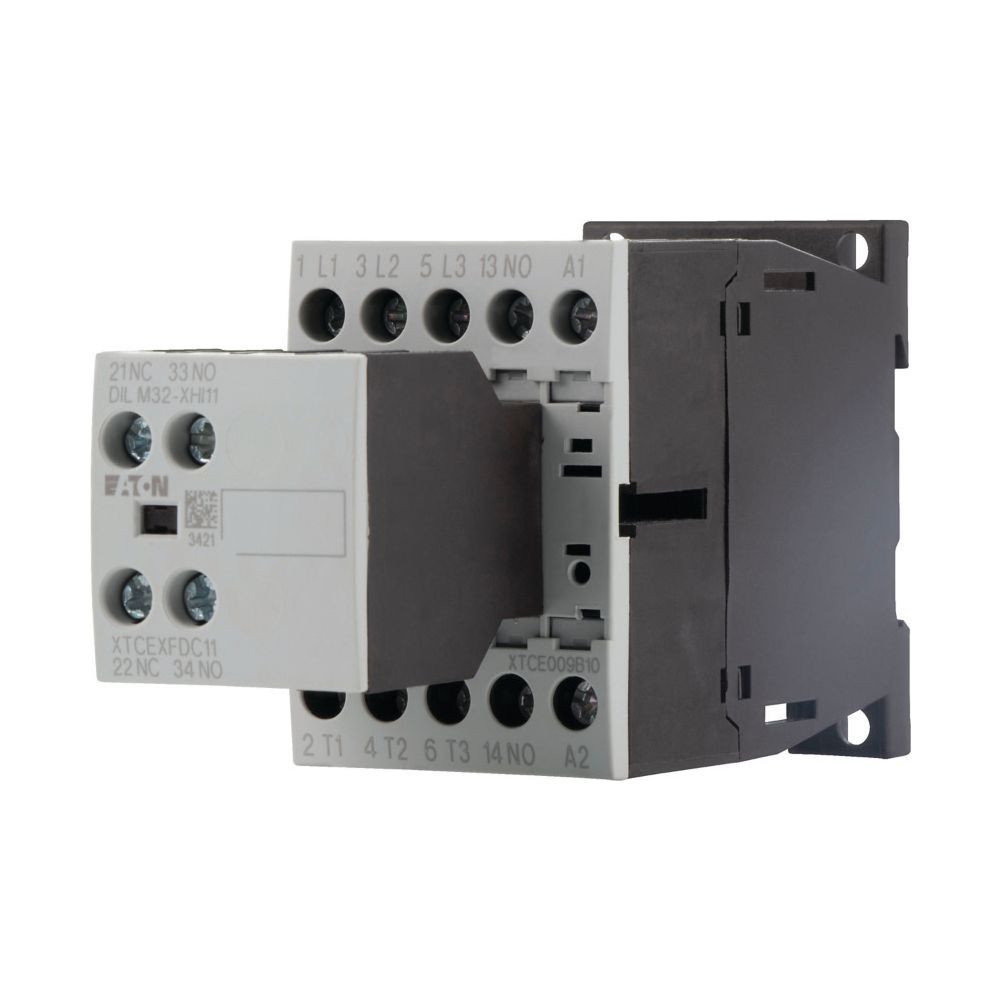

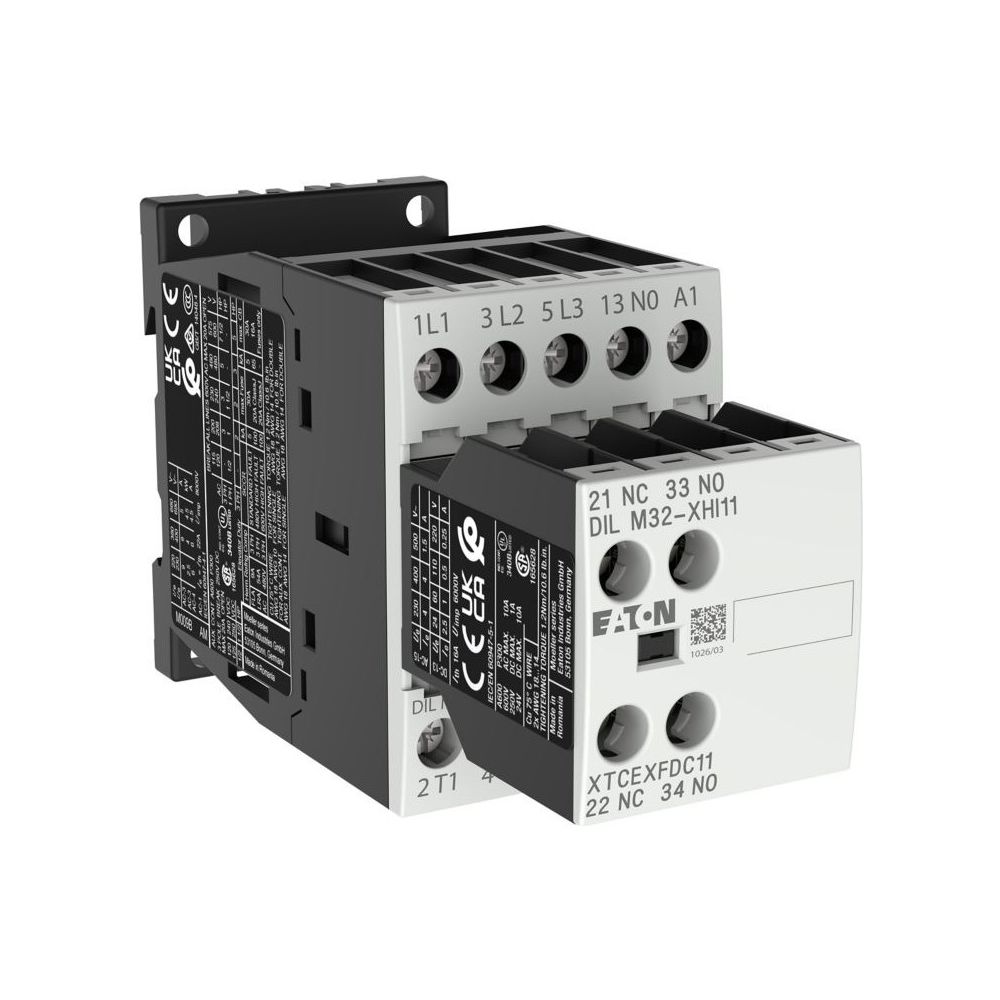

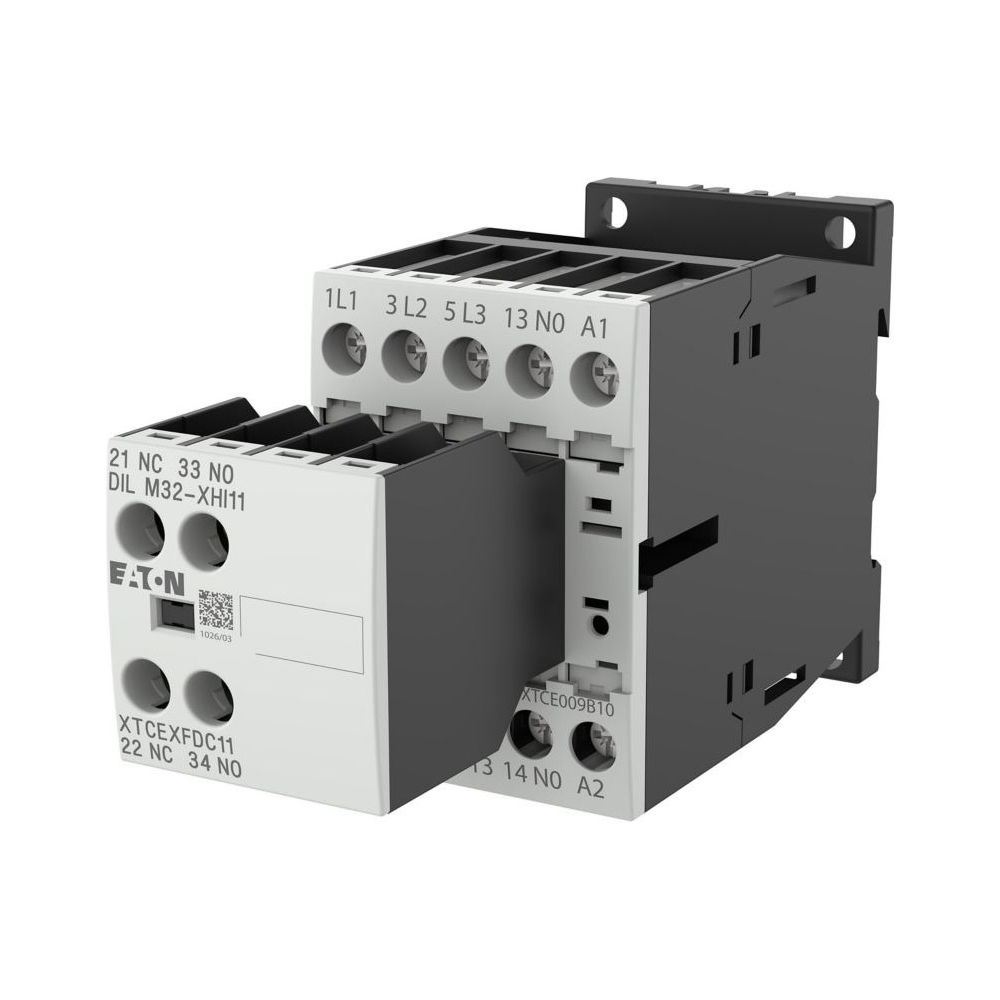

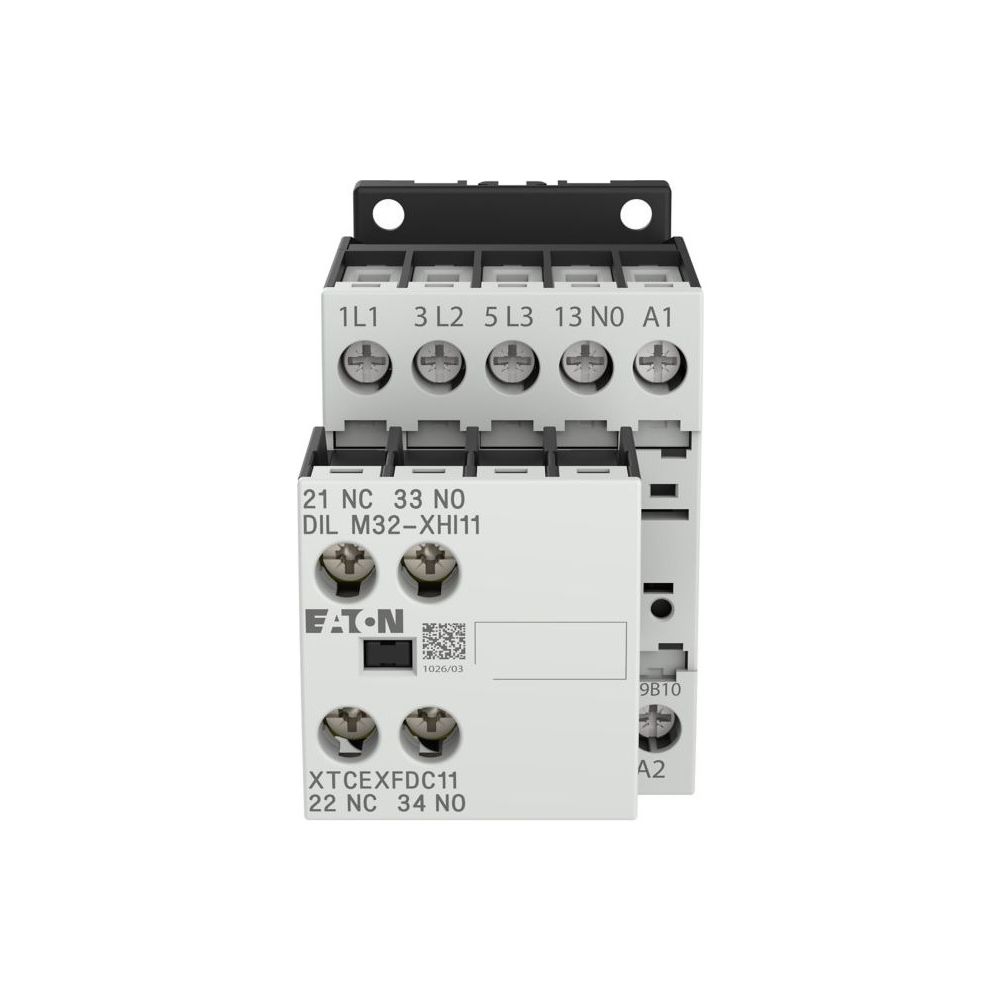

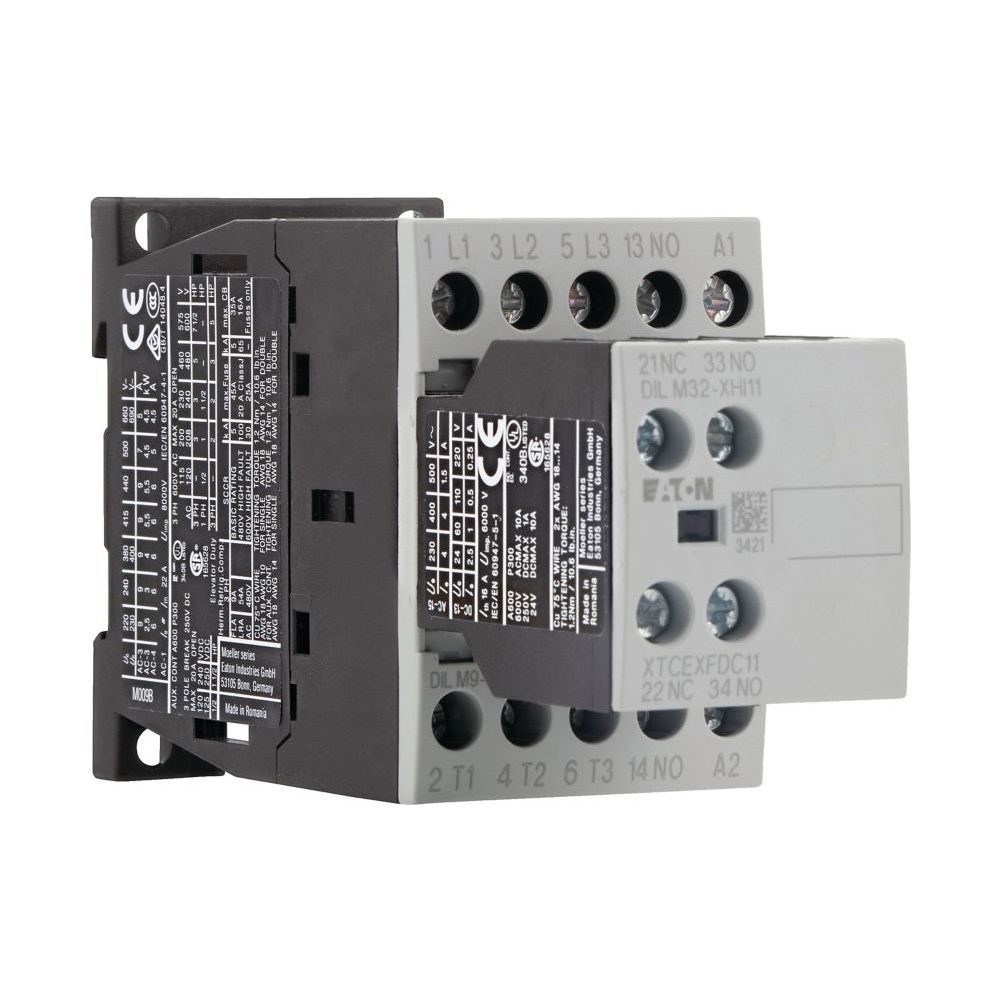

Eaton Leistungsschütz DILM9-21, 4kW, 230V 50Hz, 240V 60Hz, Schraubklemmen

Das Eaton Moeller DILM Leistungsschütz ist für das zuverlässige Schalten von Motoren und elektrischen Lasten konzipiert. Das 3-polige Gerät ist für die Gebrauchskategorien AC-3 und AC-4 optimiert und eignet sich für anspruchsvolle Schaltvorgänge wie Anlassen, Reversieren oder Tippen. Es ist für Motoren der Effizienzklasse IE3 geeignet und bietet eine hohe Betriebssicherheit.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für den Einsatz in der Industrieautomation ausgelegt. Die Anschlusstechnik erfolgt über robuste Schraubklemmen. Zur Ausstattung gehören Spiegelkontakte, die hohe Sicherheitsanforderungen erfüllen. Das Gerät ist für eine Einschaltdauer von 100 % ausgelegt und bietet durch die Schutzart IP20 einen grundlegenden Berührungsschutz.

Kompakte Bauform

Mit einer Breite von 45 mm lässt sich das Schütz platzsparend in Schaltschränken montieren. Die mechanische Lebensdauer von bis zu 10 Millionen Schaltspielen unterstreicht die Langlebigkeit der Komponente. Das Gerät ist für eine Umgebungshöhe von bis zu 2000 m spezifiziert.

Technische Daten

• Bemessungsbetriebsleistung (400 V): 4 kW
• Bemessungsbetriebsstrom AC-3 (400 V): 9 A
• Bemessungsbetriebsstrom AC-4 (400 V): 6 A
• Steuerspannung: 230 V (50 Hz) / 240 V (60 Hz)
• Hauptkontakte: 3 Schließer
• Hilfskontakte: 1 Öffner
• Anschlusstechnik: Schraubklemmen
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 68 mm

Durch die Kombination aus kompakter Bauweise und hoher Schaltleistung bietet dieses Leistungsschütz eine effiziente Lösung für die Motorsteuerung. Die Kompatibilität mit IE3-Motoren und die robuste Auslegung für den Dauerbetrieb machen es zu einer zuverlässigen Komponente in modernen Schaltanlagen.
