Beschreibung

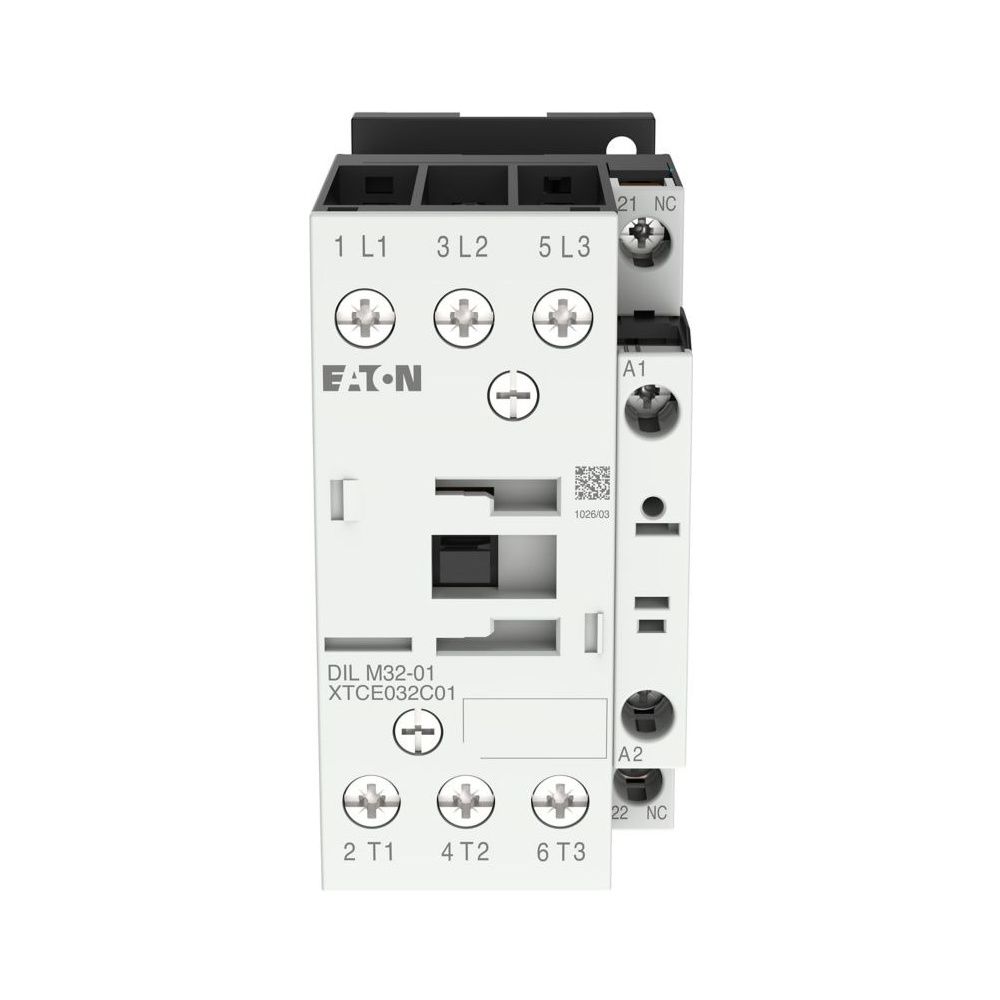

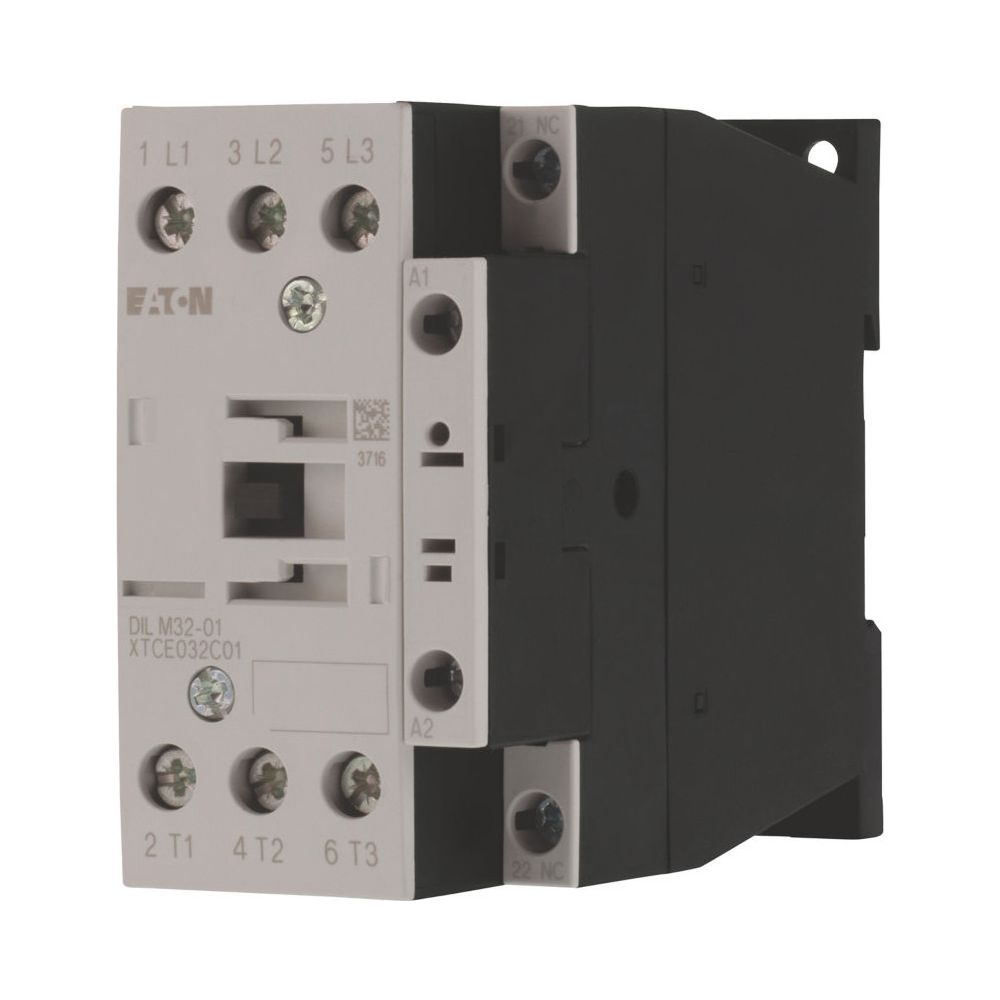

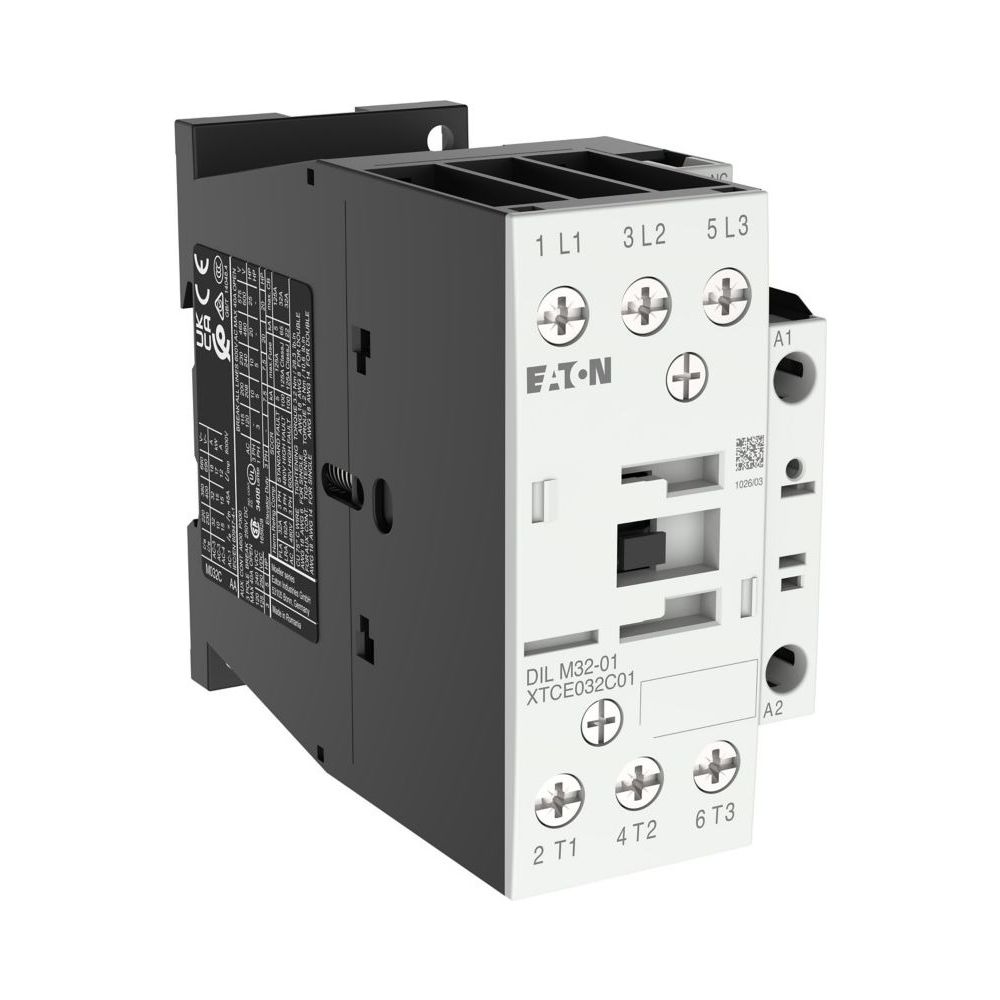

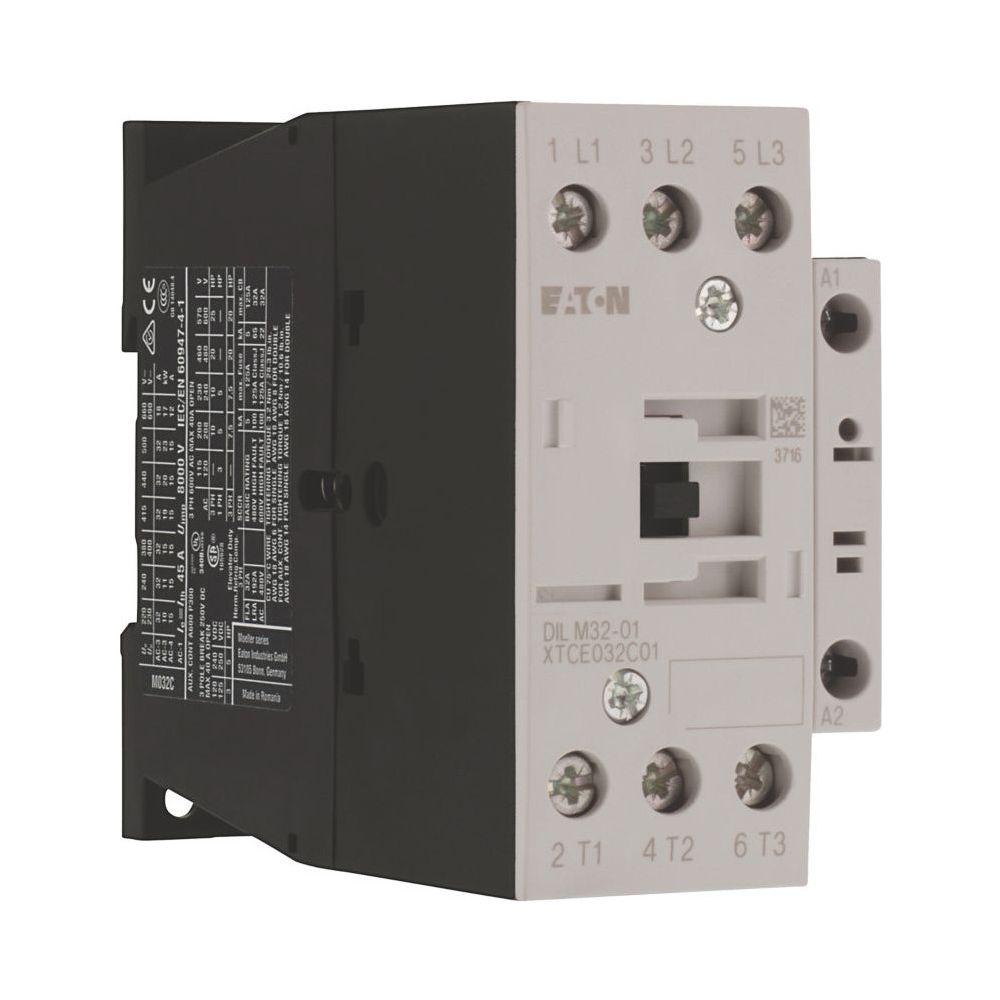

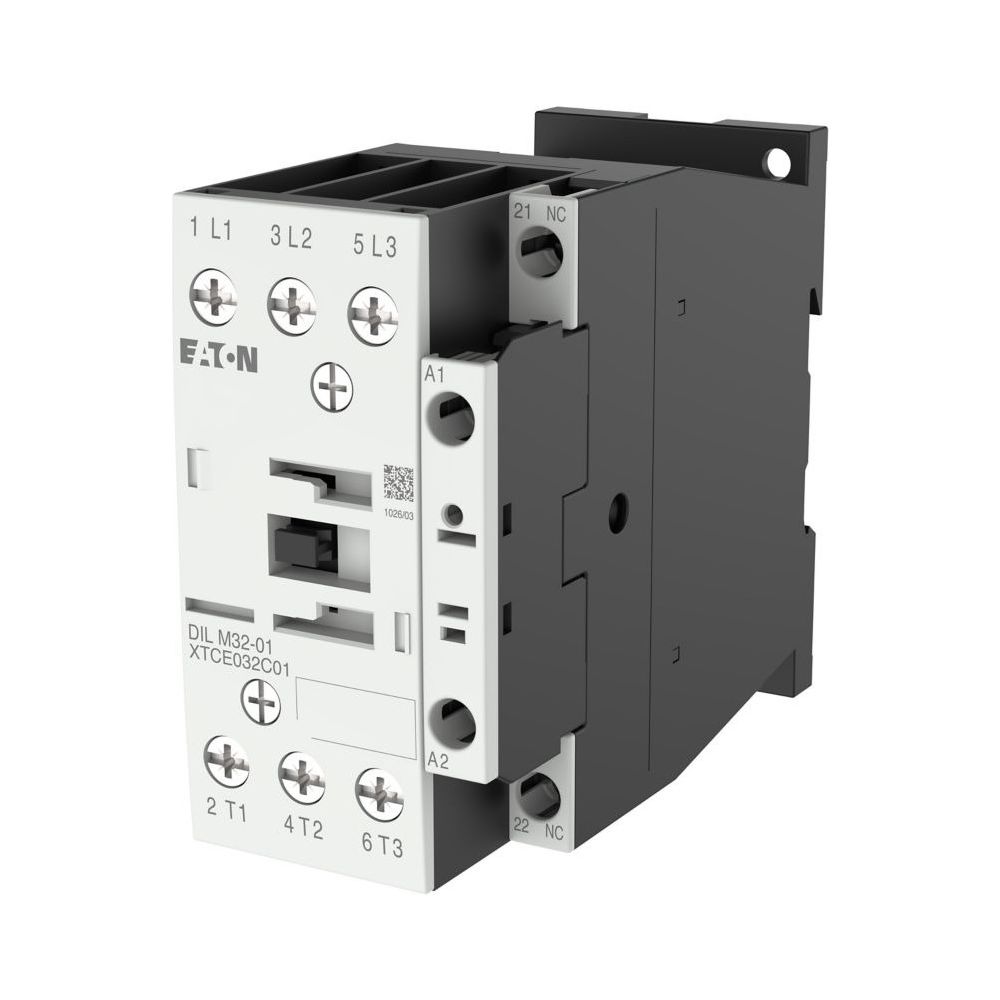

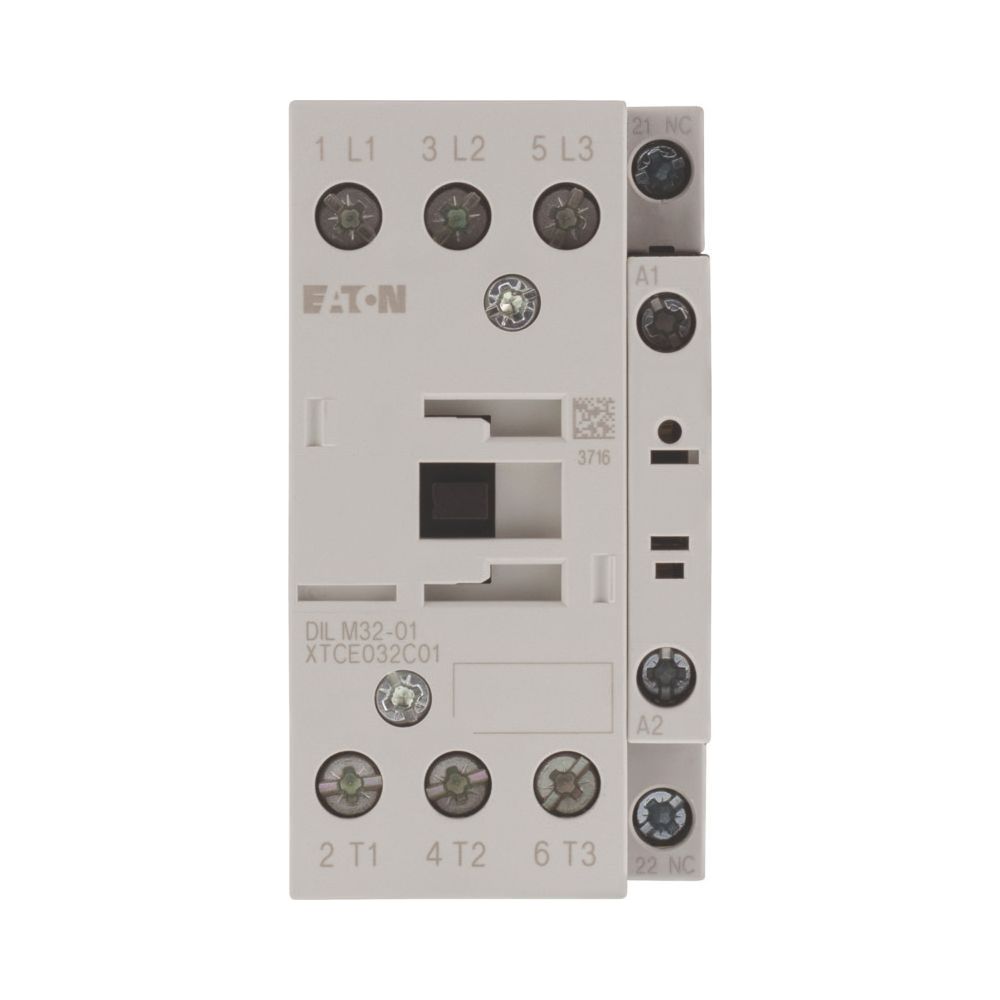

Eaton Leistungsschütz DILM DILM32-01, 15kW, 3-polig, 230V, 1 Ö, Schraubklemmen
Dieses 3-polige Leistungsschütz aus der Moeller-Serie von Eaton ist für das zuverlässige Schalten von Motoren konzipiert. Das Gerät ist für eine Bemessungsbetriebsleistung von 15 kW bei 400 V ausgelegt und eignet sich für Anwendungen der Gebrauchskategorien AC-1, AC-3 sowie AC-4. Es ist zudem für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet.
Robuste Anschlusstechnik
Das Schütz verfügt über eine bewährte Schraubanschlusstechnik, die eine sichere Kontaktierung der Hauptstrombahnen ermöglicht. Die Rahmenklemmen sind mit zwei Klemmräumen ausgestattet, was die Installation erleichtert. Für die Steuerung steht ein integrierter Hilfskontakt in Form eines Öffners zur Verfügung. Das Gerät ist für eine Wechselstrombetätigung bei 230 V (50 Hz) beziehungsweise 240 V (60 Hz) ausgelegt.
Kompaktes Design für den Schaltschrank
Mit einer Breite von 45 mm und einer Bauhöhe von 85 mm ist das Schütz platzsparend konzipiert und lässt sich effizient in Schaltschränke integrieren. Die mechanische Lebensdauer ist auf 10 Millionen Schaltspiele ausgelegt, was eine hohe Zuverlässigkeit im Dauerbetrieb sicherstellt. Das Gerät entspricht der Schutzart IP00 und ist für eine Umgebungshöhe von bis zu 2000 m spezifiziert.
Dieses Leistungsschütz bietet eine leistungsstarke Lösung für industrielle Motorsteuerungen. Mit einem Bemessungsbetriebsstrom von 32 A bei AC-3 und 15 A bei AC-4 deckt es ein breites Spektrum an Anforderungen ab. Die Kombination aus robuster Schraubanschlusstechnik, IE3-Kompatibilität und einer kompakten Bauweise macht es zu einer verlässlichen Komponente für anspruchsvolle Schaltaufgaben in der Automatisierungstechnik.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 15 A
- Hilfskontakte: 1 Öffner
- Anschlussart: Schraubklemmen
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 97 mm
- Spannungsart Betätigung: Wechselstrom (AC)
Technische Daten
| Hersteller | Eaton |
| Anschlussklemmen | Schraubklemmen |
| Anschlusstechnik | Schraubklemmen |
| Anzahl der Kontakte | 1 Ö |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277292 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082772925 |
| EAN-13 | 4015082772925 |
| Einschaltdauer | 100 |
| Gewicht | 0,447 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 32 |
| Ie bie AC-4, 400V | 15 |
| Leistungsaufnahme | 15 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 7 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,428 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
