Beschreibung

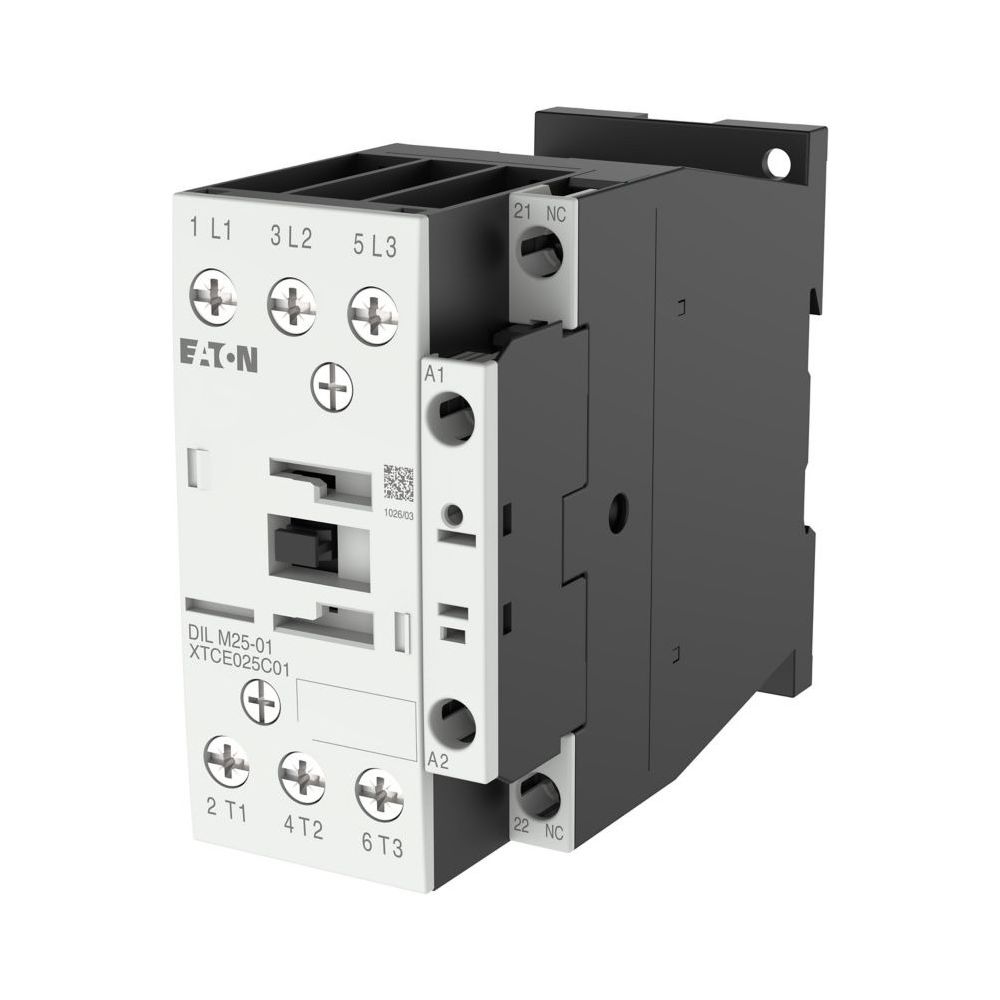

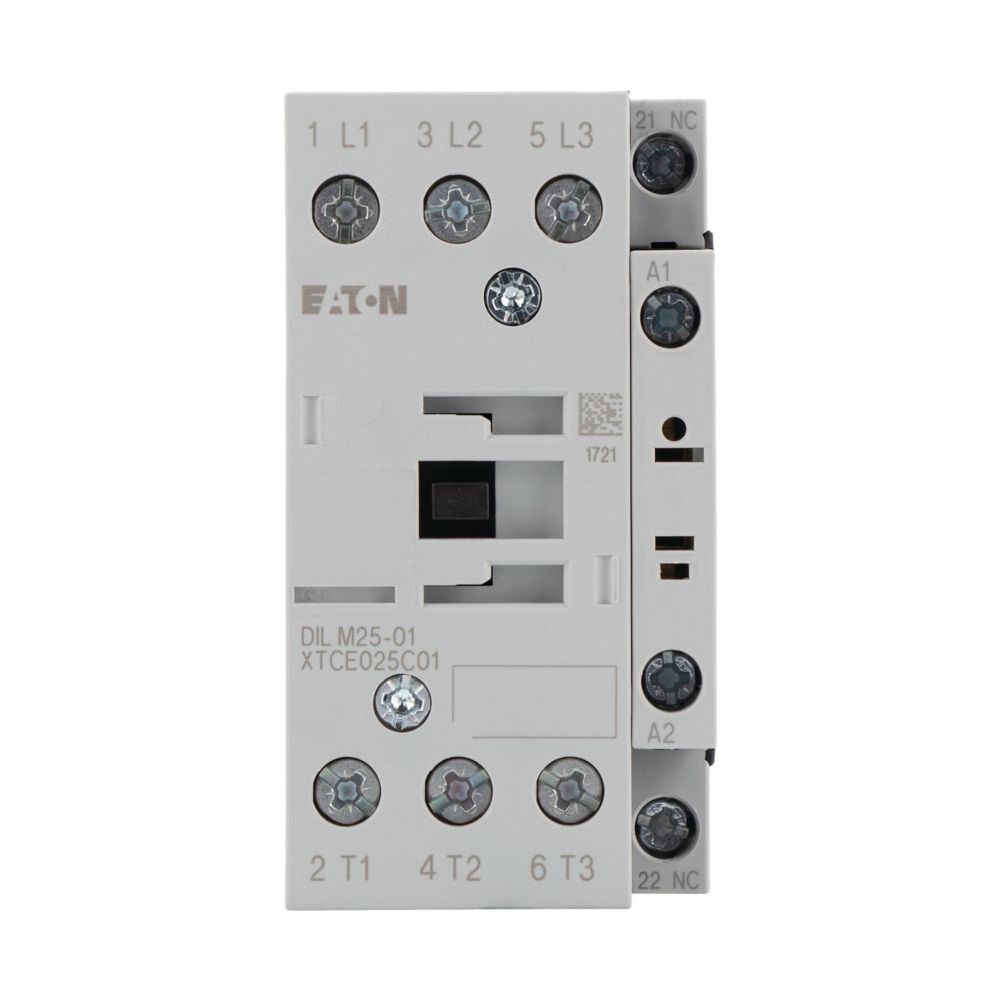

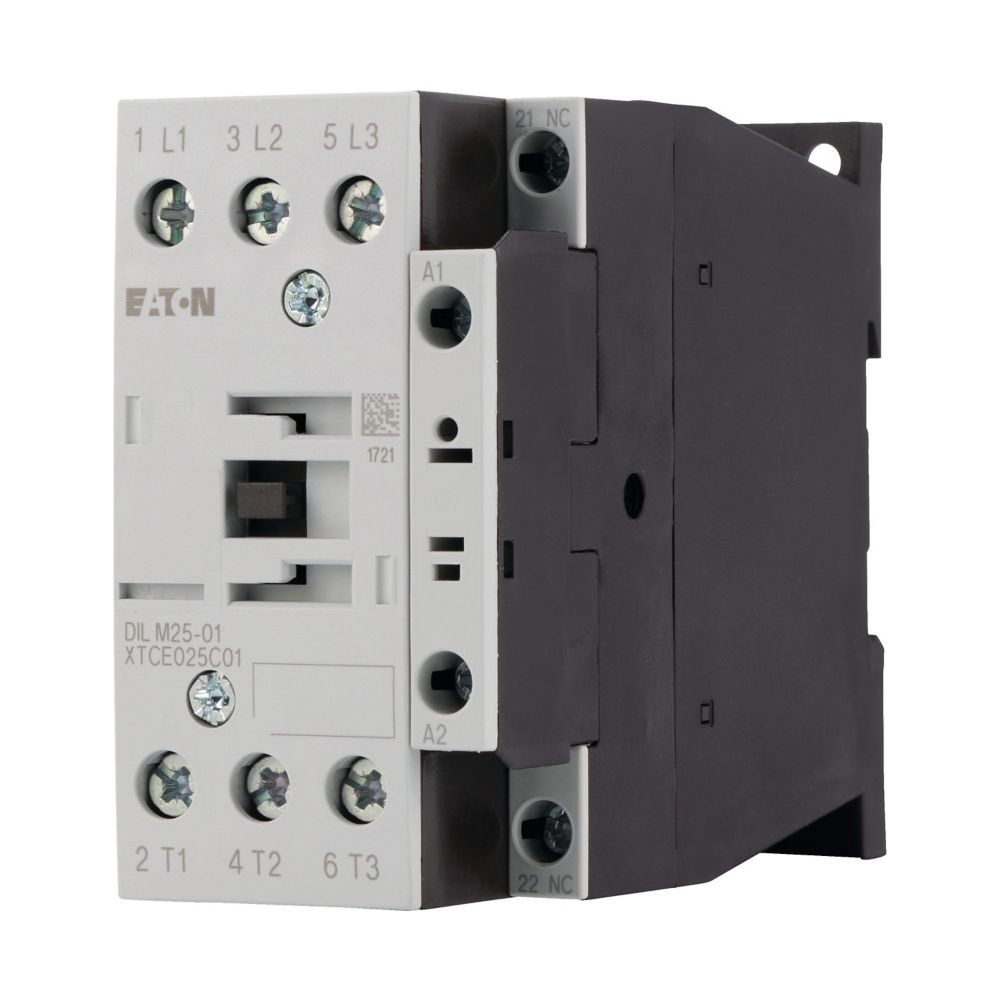

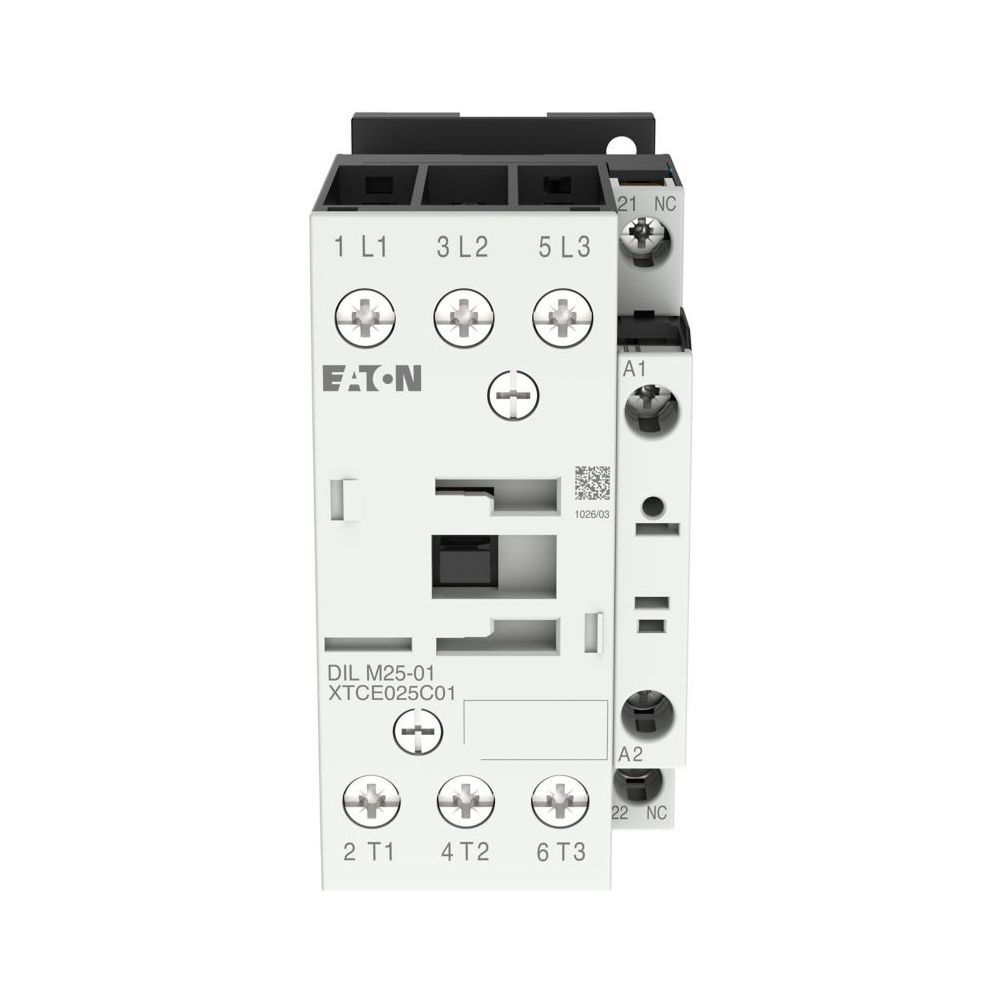

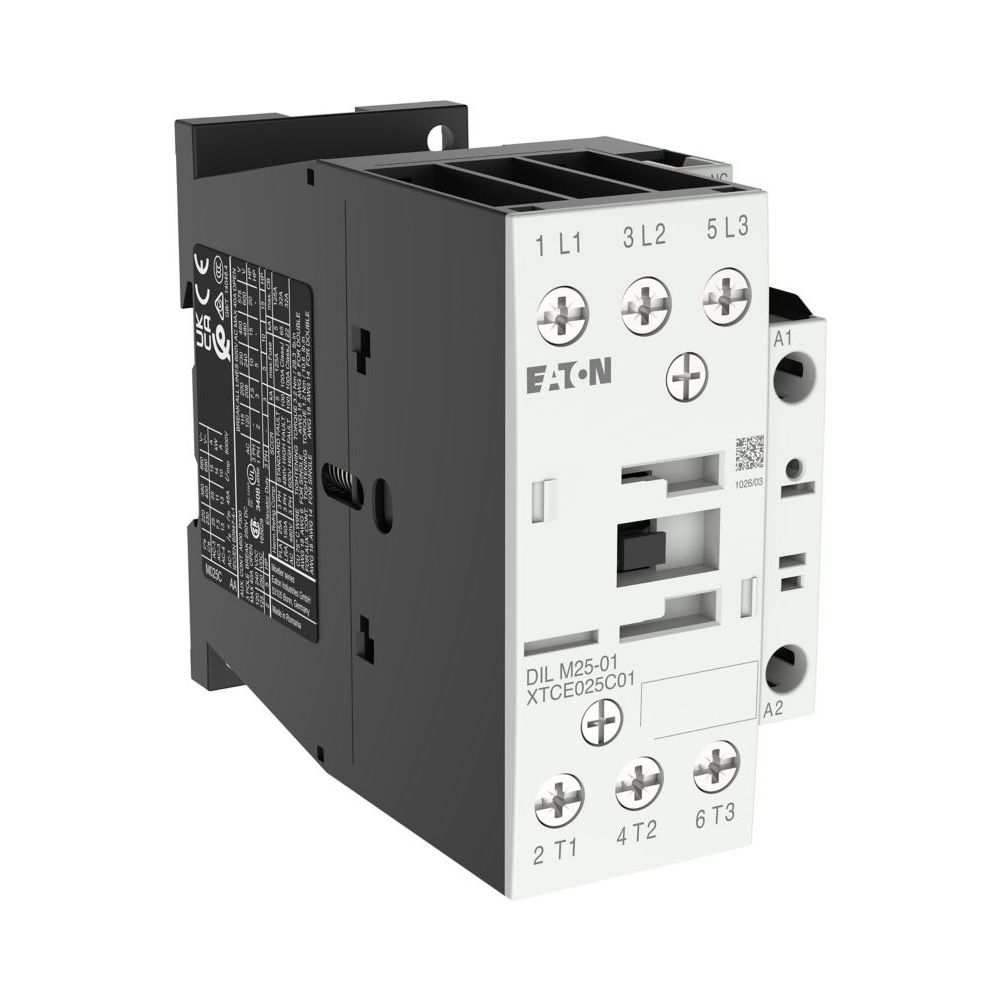

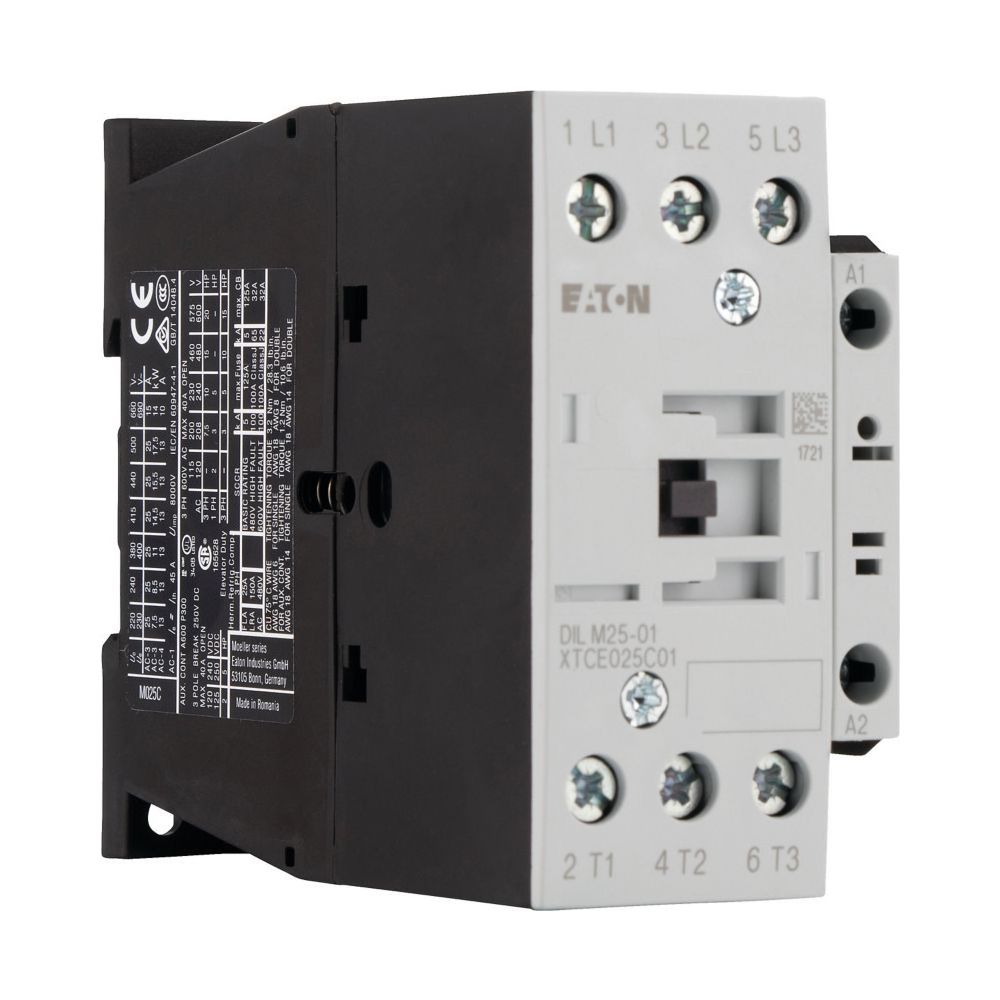

Eaton Leistungsschütz DILM25-01, 11kW, 230V 50Hz, 240V 60Hz, 3-polig, 1 Ö, 85x45x97mm
Das 3-polige Leistungsschütz aus der Moeller Serie von Eaton ist für das Schalten von Motoren konzipiert. Es bietet eine Bemessungsbetriebsleistung von 11 kW bei 400 V und ist für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet. Die Betätigung erfolgt über Wechselstrom, wobei das Gerät über einen integrierten Öffner-Hilfskontakt verfügt.
Einsatzbereiche und Funktionalität
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-3 für das Schalten von Käfigläufermotoren während des Betriebs sowie AC-4 für anspruchsvolle Anwendungen wie Reversieren, Tippen oder Einstecken. Zudem eignet es sich für nicht oder leicht induktive Lasten gemäß AC-1. Die robuste Konstruktion mit Schraubklemmen ermöglicht eine sichere Installation in Schaltanlagen. Dank der Spiegelkontakt-Ausstattung ist eine hohe Betriebssicherheit gegeben.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 6 kW
- Bemessungsbetriebsstrom (AC-4, 400 V): 13 A
- Polzahl: 3-polig
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 97 mm
Dieses Leistungsschütz bietet eine Lösung für industrielle Motorsteuerungen. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und der Kompatibilität zu IE3-Motoren deckt es ein breites Anwendungsspektrum ab. Die kompakte Bauweise mit einer Breite von 45 mm und die bewährte Wechselstrombetätigung machen es zu einer effizienten Komponente für den professionellen Schaltanlagenbau.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277164 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082771645 |
| EAN-13 | 4015082771645 |
| Einschaltdauer | 100 |
| Gewicht | 0,447 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 25 |
| Ie bie AC-4, 400V | 13 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 6 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,428 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
