Beschreibung

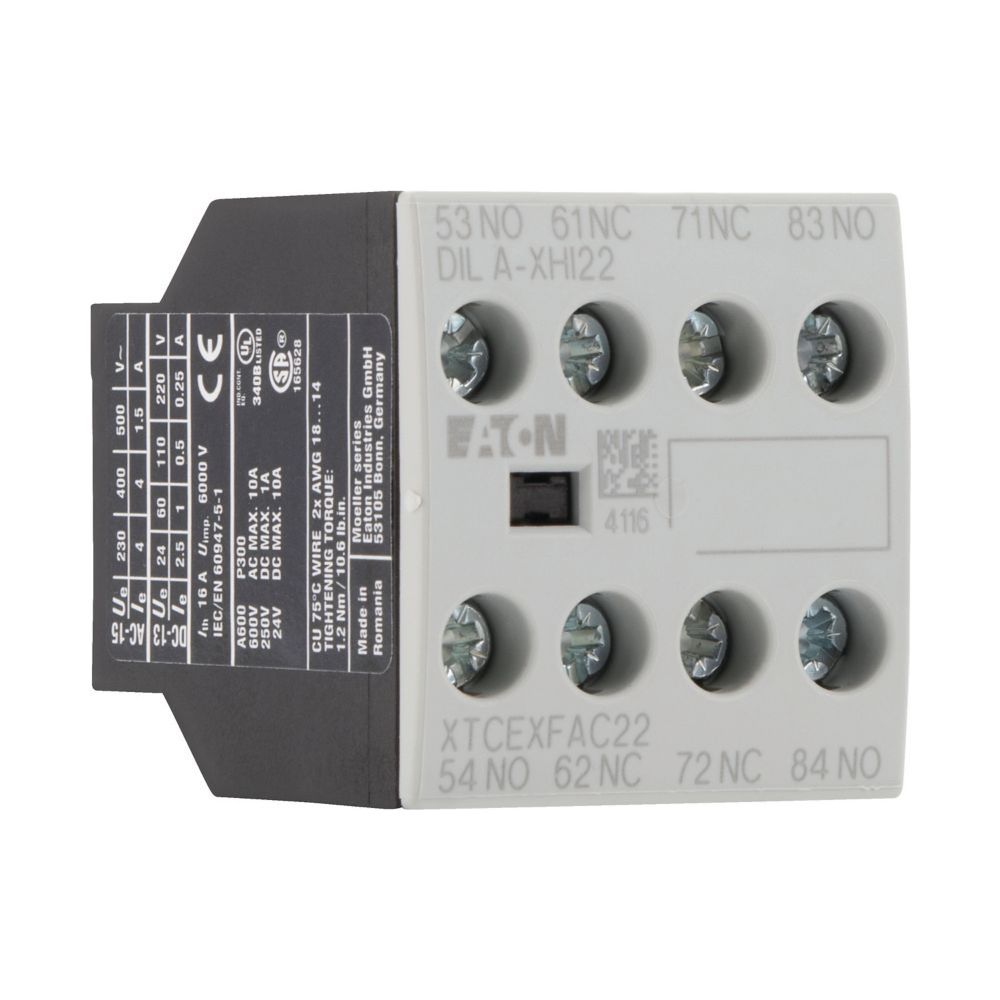

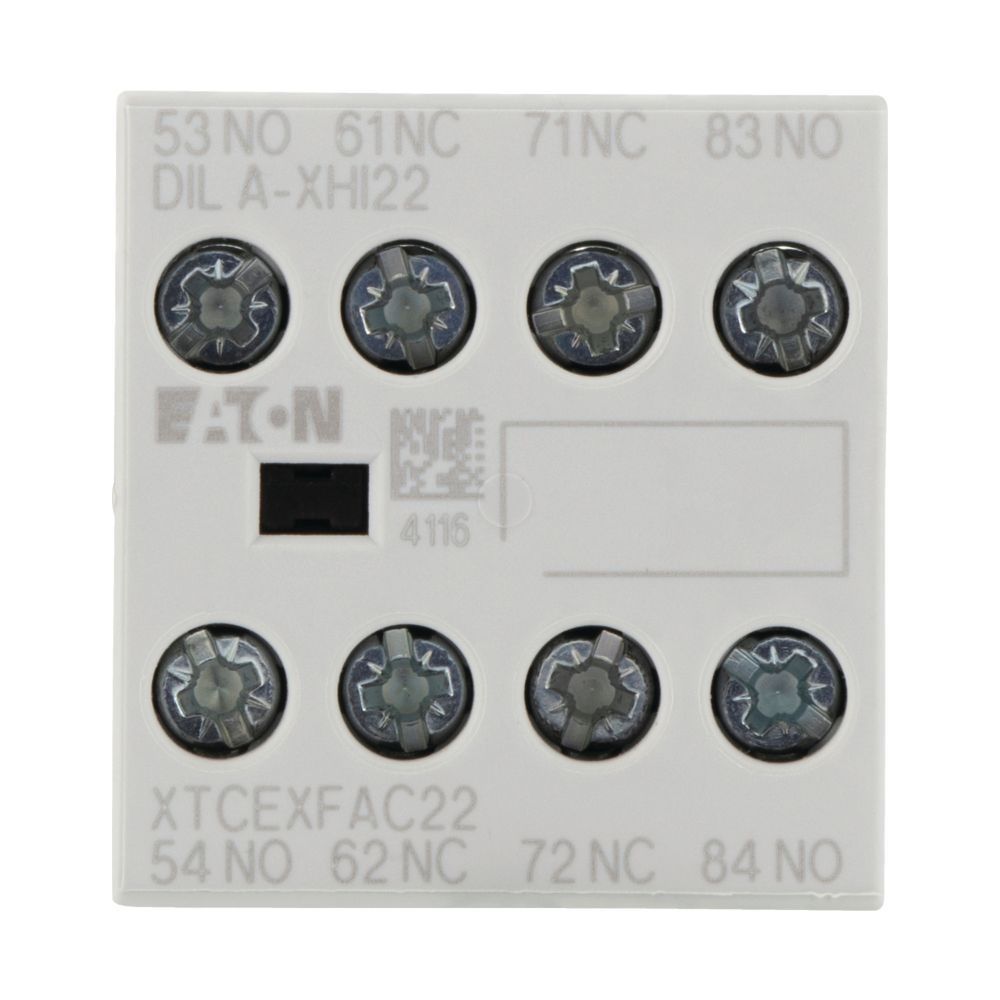

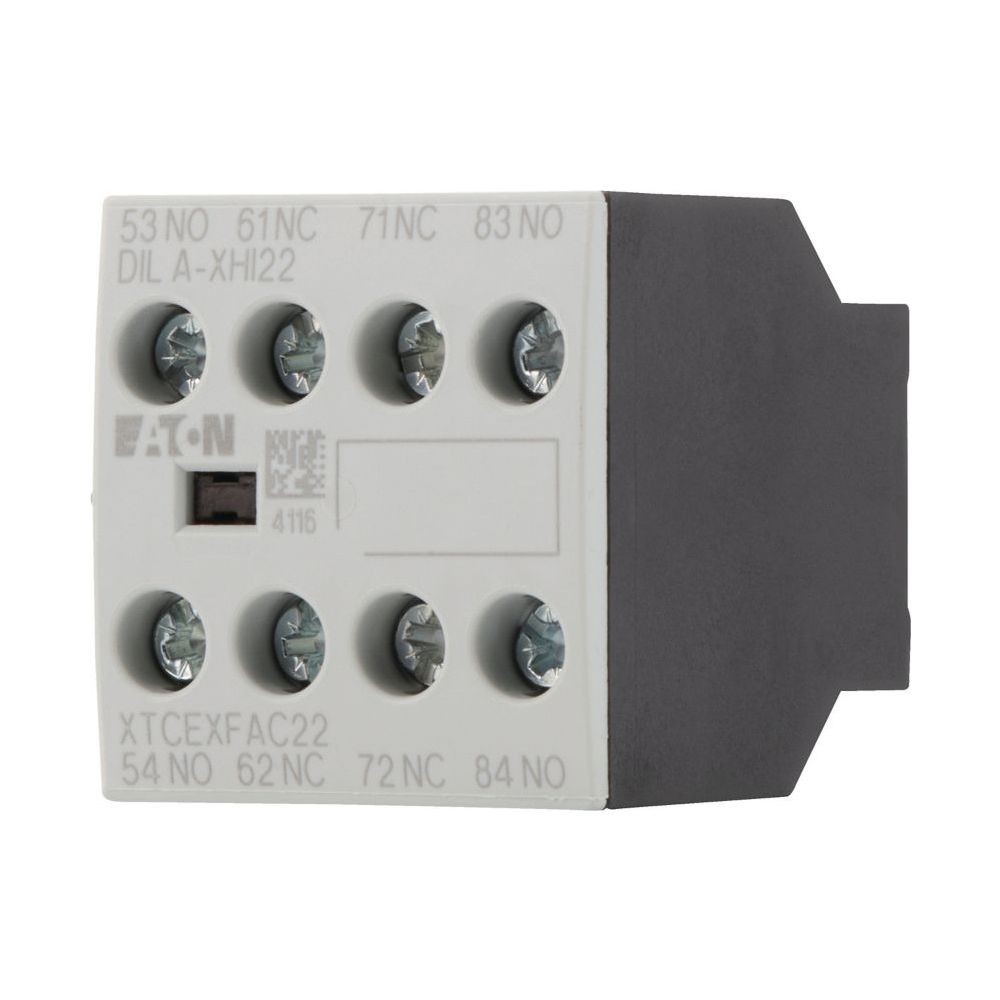

Eaton Hilfsschalterbaustein DILA DILA-XHI22, 4-polig, 2 S, 2 Ö, Frontbefestigung, Schraubklemmen
Der Hilfsschalterbaustein aus der DILA-Serie von Eaton Moeller dient der Erweiterung von Schützen für Standardanwendungen. Das 4-polige Modul ist für die Frontbefestigung konzipiert und zeichnet sich durch zwangsgeführte Kontakte gemäß EN 50005 aus. Die Komponente ist für den Einsatz mit den Schütz-Baureihen DILA sowie DILM7 bis DILM38 optimiert.
Funktion und Montage
Der Baustein verfügt über zwei Schließer und zwei Öffner, die eine flexible Signalverarbeitung in Schaltanlagen ermöglichen. Die Montage erfolgt durch einfaches Aufstecken an der Frontseite des Grundgeräts, wobei die Anschlusstechnik über Schraubklemmen realisiert wird. Durch die Schutzart IP20 ist das Gerät gegen Berührung geschützt, was eine sichere Handhabung bei der Installation unterstützt.
Technische Daten
- Polzahl: 4-polig
- Kontakte: 2 Schließer, 2 Öffner
- Bemessungsbetriebsstrom (AC-15): 4 A
- Konventioneller thermischer Strom (Ith): 16 A
- Anschlusstechnik: Schraubklemmen
- Montageart: Frontbefestigung
- Schutzart: IP20
- Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
- Schalthäufigkeit: 9000 Schaltspiele/h
- Abmessungen (B x H x T): 36 mm x 38 mm x 45 mm
Die Kombination aus zwangsgeführten Kontakten und einer hohen mechanischen Lebensdauer von 10 Millionen Schaltvorgängen sorgt für eine zuverlässige Signalübertragung in Steuerstromkreisen. Mit einem Bemessungsbetriebsstrom von 4 A bei AC-15 und der kompakten Bauweise lässt sich der Hilfsschalterbaustein effizient in bestehende Schaltanlagen integrieren, wobei die Schraubanschlüsse eine dauerhafte Verbindung gewährleisten.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276426 |
| Ausführung | aufsteckbar |
| EAN | 4015082764265 |
| EAN-13 | 4015082764265 |
| Fassung | ohne |
| Gewicht | 0,053 kg |
| Modellcode | DILA-XHI22 |
| Montageart | Frontbefestigung |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 45 |
| Produktbreite | 36 |
| Produktgewicht | 0,049 |
| Produkthöhe | 38 |
| Schließer | 2 |
| Schutzart | IP20 |
| Strom max | 4 |
| UPC | 782116354597 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 2 |
| WEEE-Nr. | 92318050 |
