Beschreibung

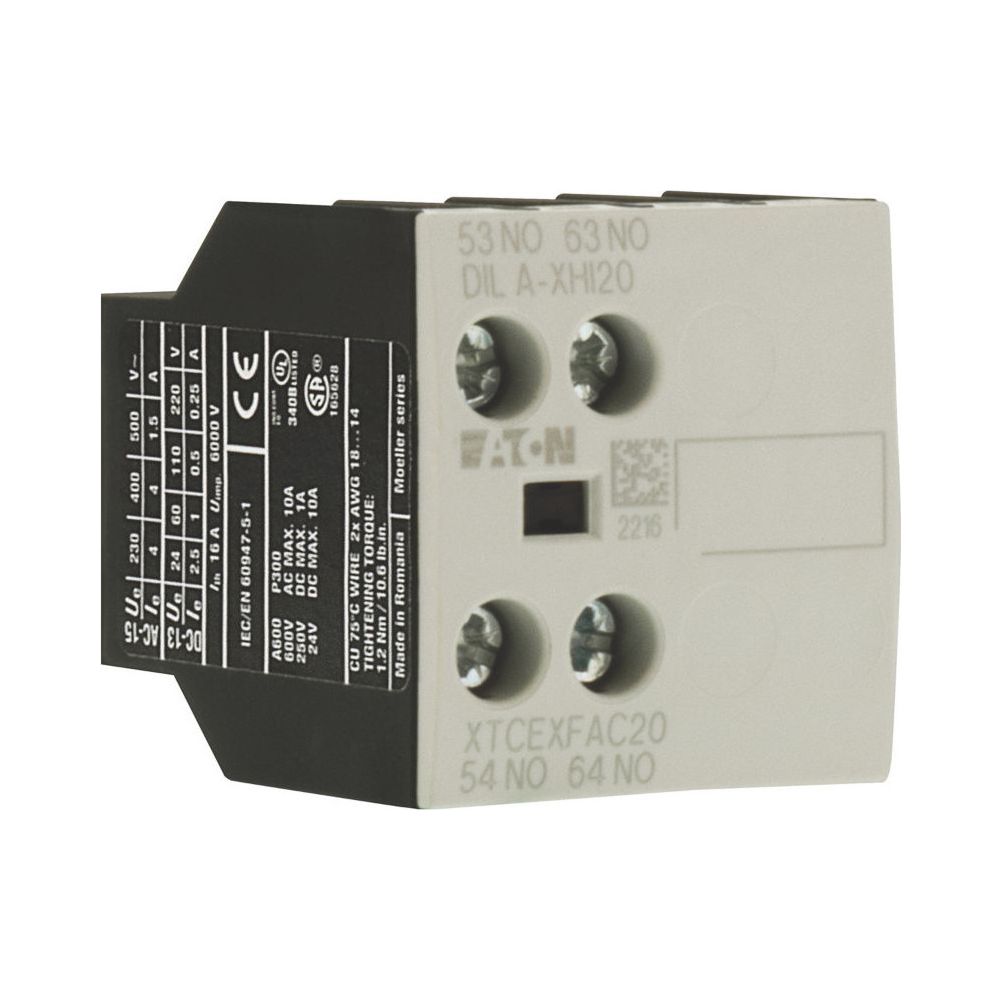

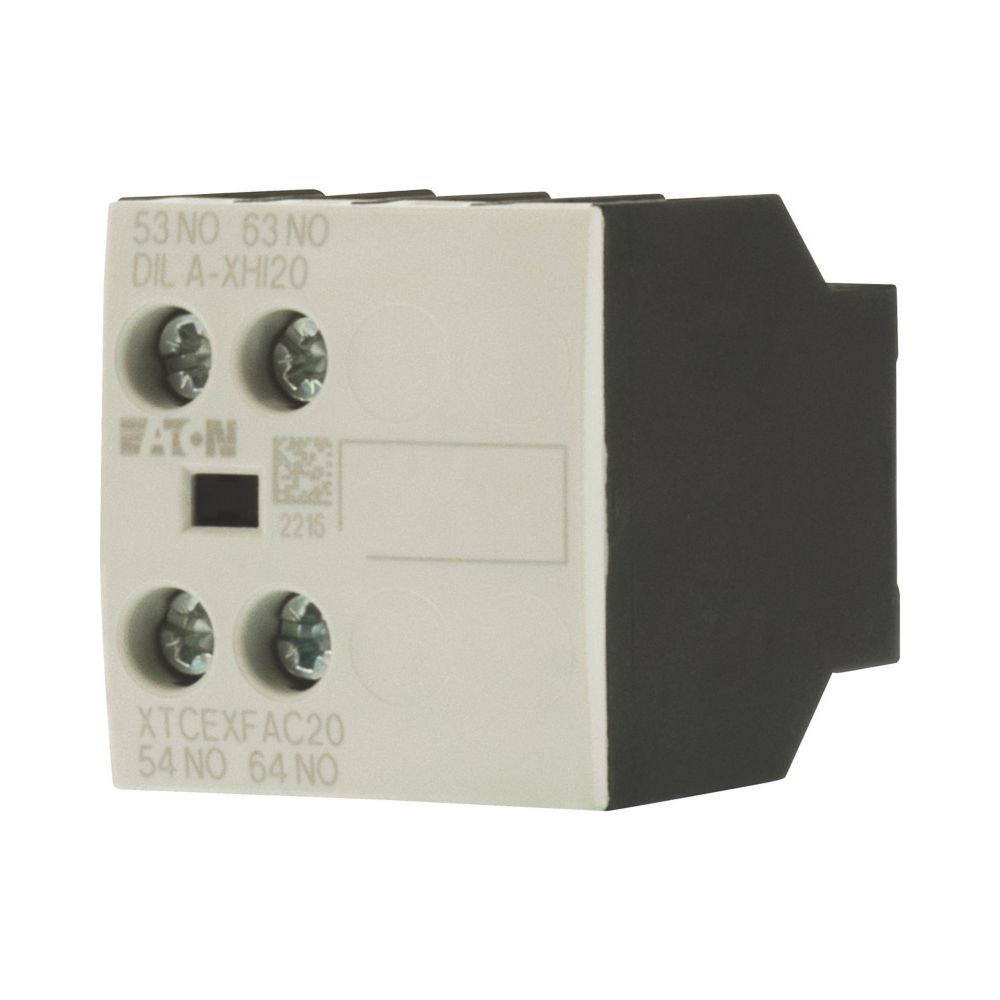

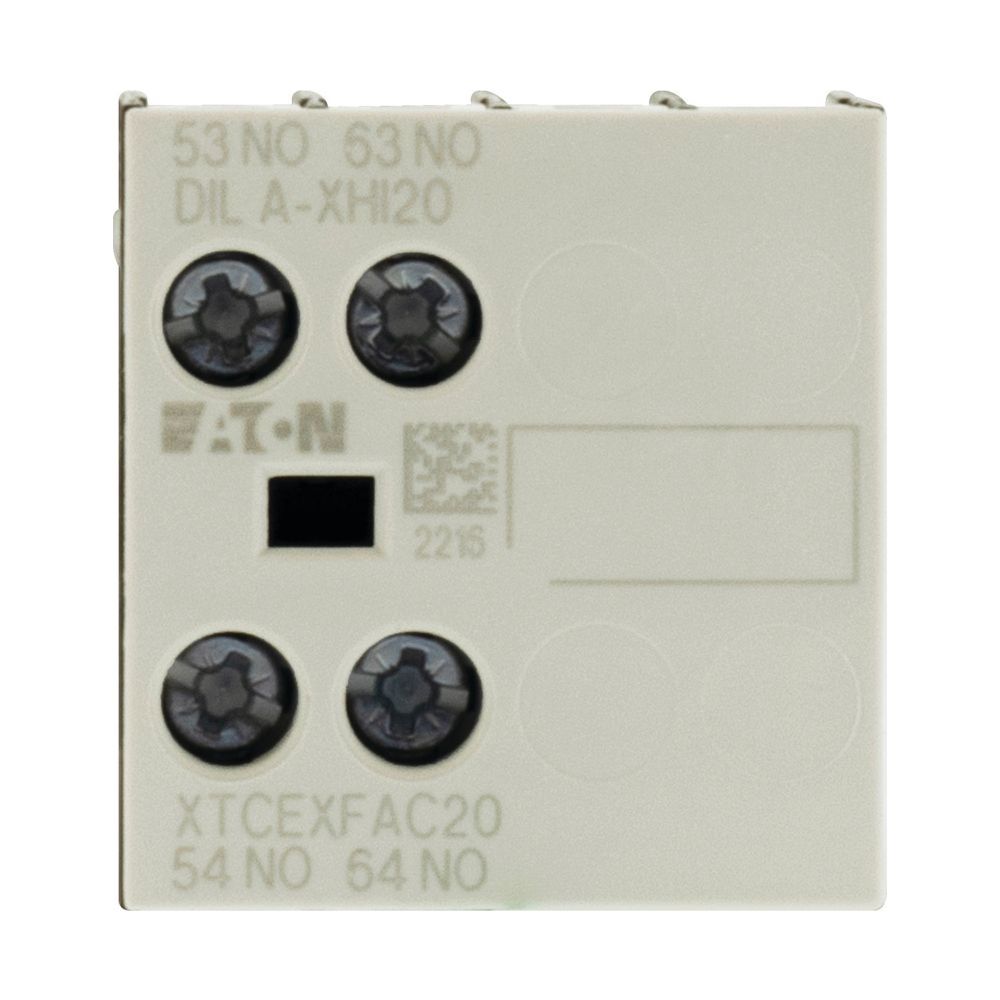

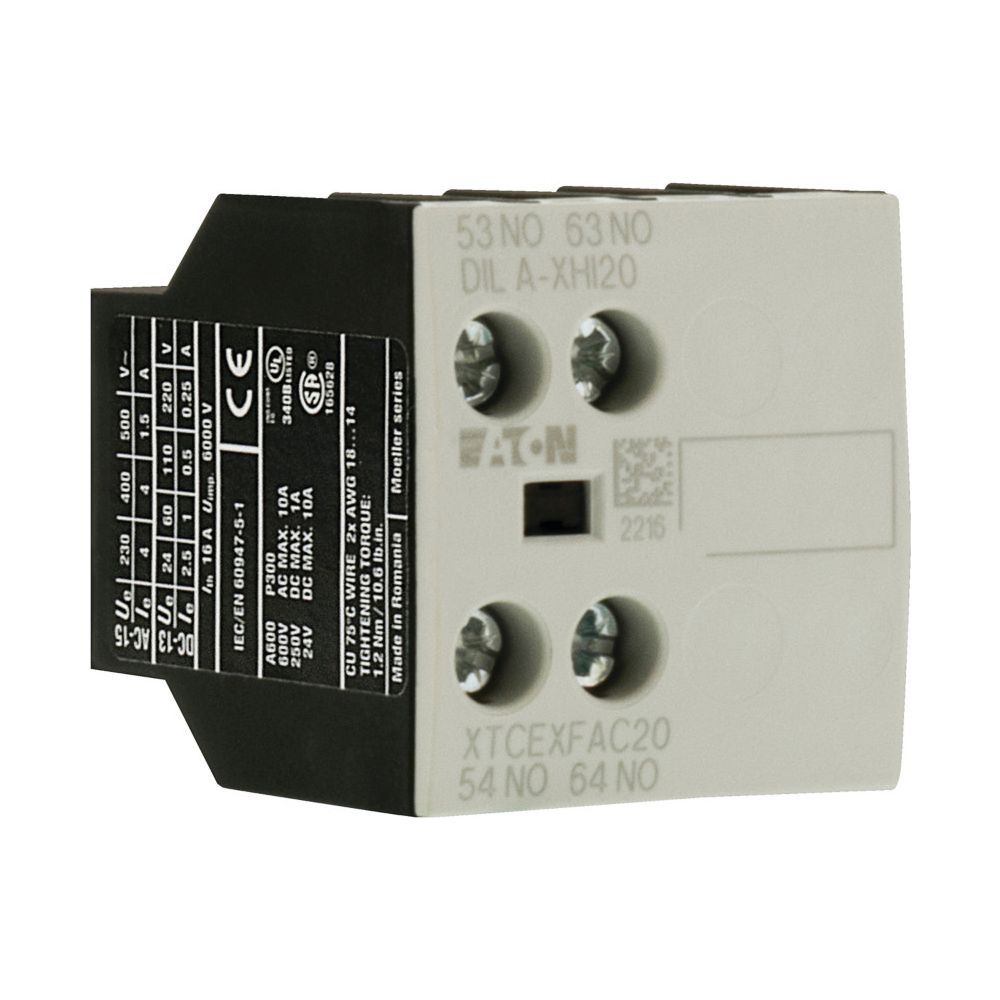

Eaton Hilfsschalterbaustein DILA DILA-XHI20, 2-polig, 38x36x45mm, Schraubklemmen
Der Hilfsschalterbaustein aus der Eaton Moeller Serie DILA dient als Erweiterung für Standardanwendungen in der Schalttechnik. Das 2-polige Modul ist für die Frontbefestigung konzipiert und lässt sich auf die entsprechenden Schütze der Baureihen DILA und DILM aufstecken. Mit seinen zwangsgeführten Kontakten erfüllt das Bauteil hohe Anforderungen und bietet eine robuste Lösung für industrielle Schaltanlagen.
Funktion und Sicherheit
Das Gerät zeichnet sich durch eine hohe Kontaktzuverlässigkeit aus und ist mit Schaltgliedern nach EN 50005 ausgestattet. Die zwangsgeführte Ausführung sorgt für eine sichere Trennung zwischen den Hilfskontakten sowie zwischen Spule und Hilfskontakten gemäß EN 61140. Dank der Schutzart IP20 ist das Modul berührungssicher gegen Finger- und Handrücken bei senkrechter Betätigung von vorne geschützt.
Montage und Anschluss
Die Installation erfolgt durch eine einfache Frontbefestigung, wobei die elektrische Verbindung über Schraubklemmen realisiert wird. Das Modul ist für den Einsatz mit Schützen der Typen DILM7 bis DILM38 optimiert. Die kompakte Bauweise ermöglicht eine platzsparende Integration in bestehende Schaltanlagen, wobei die mechanische Lebensdauer bei bis zu 10.000.000 Schaltvorgängen liegt.
Der Hilfsschalterbaustein bietet Flexibilität für Steuerungsaufgaben. Mit einem konventionellen thermischen Strom von 16 A und einer Schalthäufigkeit von 9000 Schaltspielen pro Stunde ist das Modul für den Betrieb ausgelegt. Die Kombination aus Schraubanschlusstechnik und der Kompatibilität zu gängigen Schütz-Serien macht dieses Bauteil zu einer effizienten Wahl für den professionellen Schaltanlagenbau.
Technische Daten
- Polzahl: 2-polig
- Kontakte: 2 Schließer
- Montageart: Frontbefestigung
- Anschlusstechnik: Schraubklemmen
- Konventioneller thermischer Strom (Ith): 16 A
- Bemessungsbetriebsstrom (AC-15): 4 A
- Schutzart: IP20
- Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
- Produktbreite: 36 mm
- Produkthöhe: 38 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276422 |
| Ausführung | aufsteckbar |
| EAN | 4015082764227 |
| EAN-13 | 4015082764227 |
| Fassung | ohne |
| Gewicht | 0,043 kg |
| Modellcode | DILA-XHI20 |
| Montageart | Frontbefestigung |
| Polzahl | 2-polig |
| Produkt Länge/Tiefe | 45 |
| Produktbreite | 36 |
| Produktgewicht | 0,039 |
| Produkthöhe | 38 |
| Schließer | 2 |
| Schutzart | IP20 |
| Strom max | 4 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 0 |
| WEEE-Nr. | 92318050 |
