Beschreibung

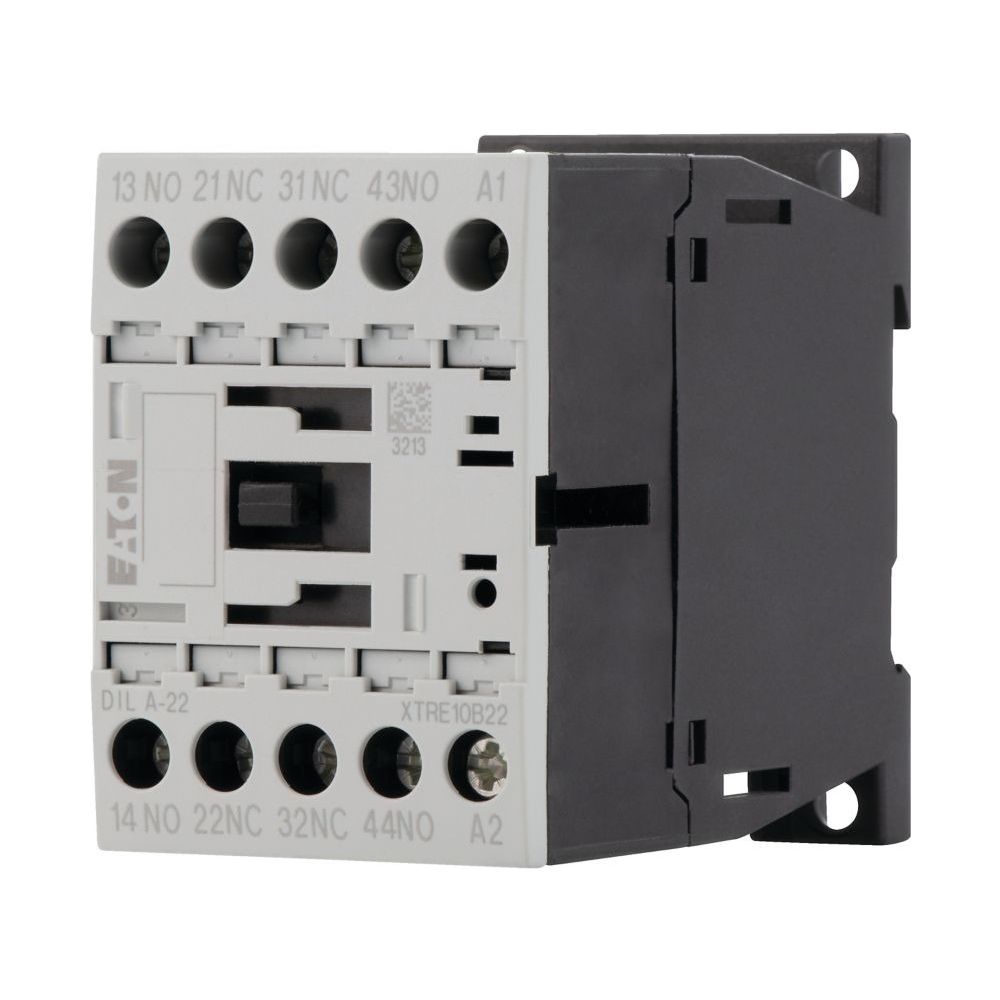

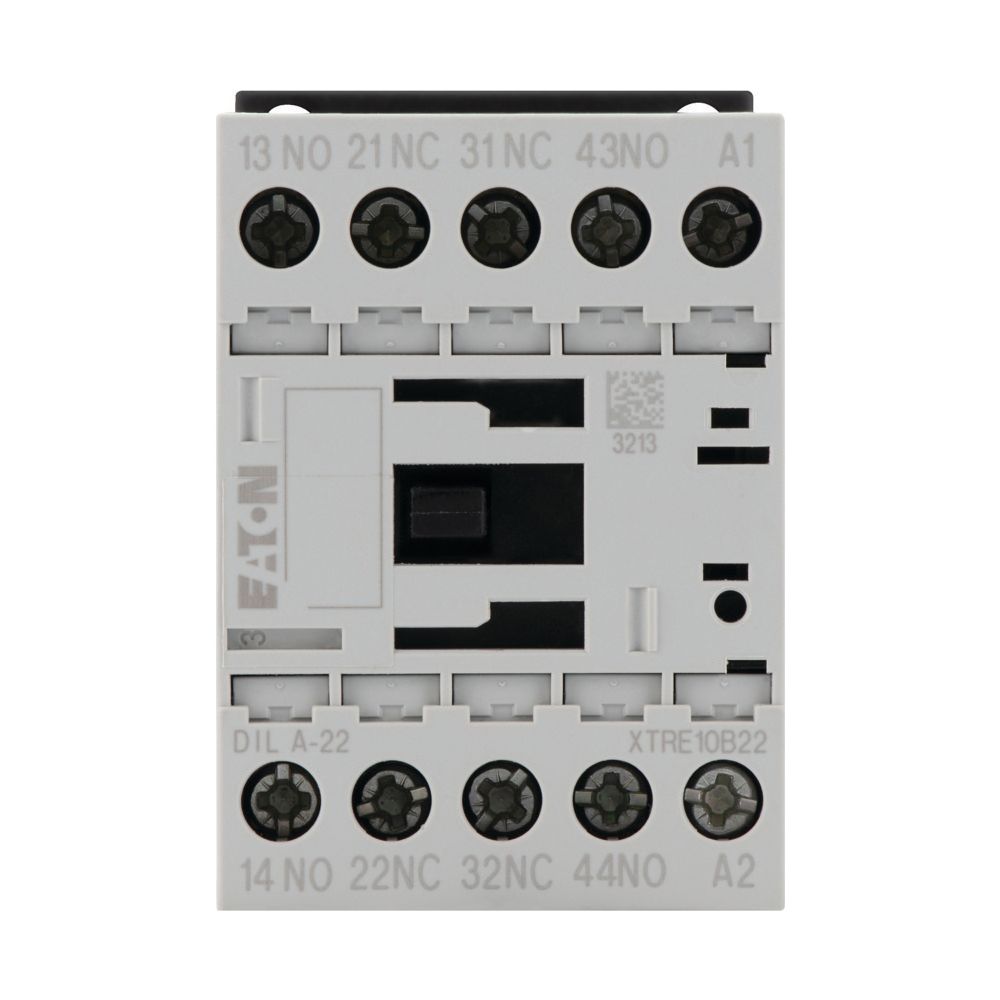

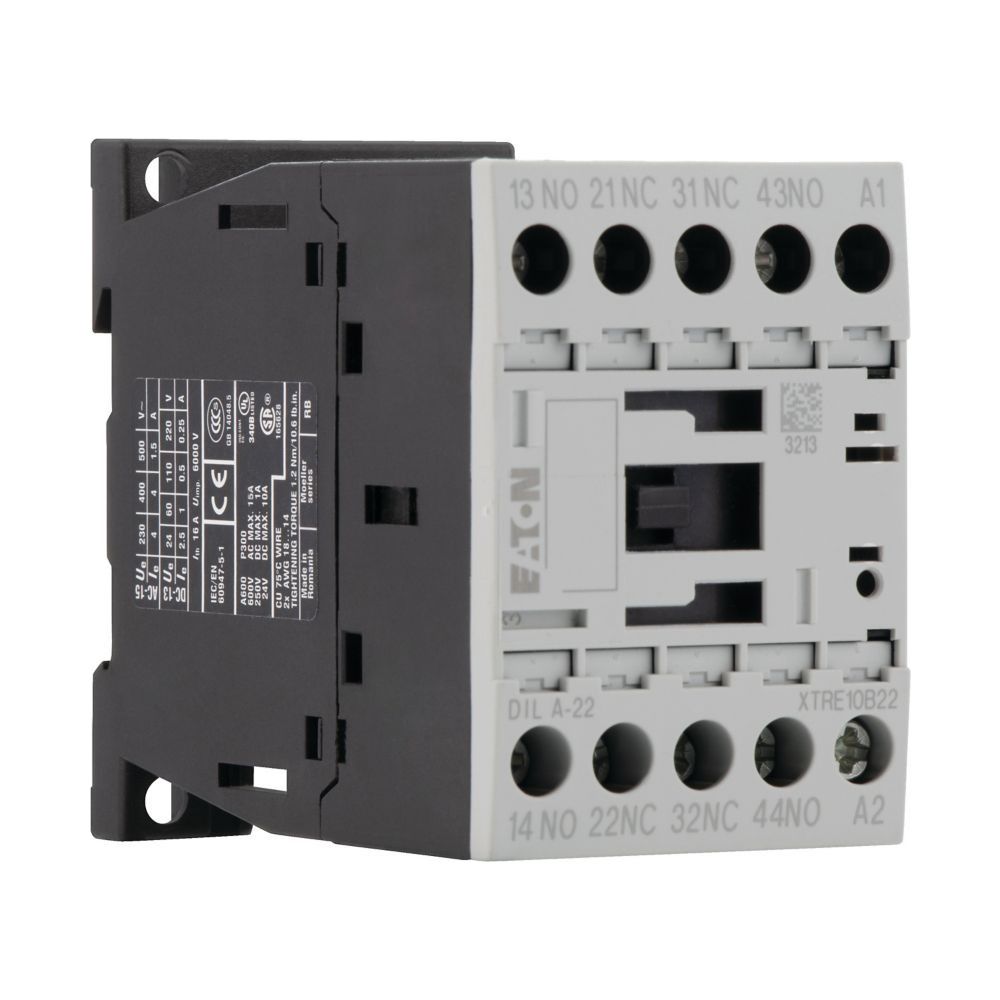

Eaton Hilfsschütz DILA DILA-22(24V50HZ), 24 V 50 Hz, 2 S, 2 Ö, Schraubklemmen
Das Hilfsschütz aus der DILA-Serie von Eaton Moeller ist ein Steuerrelais für den professionellen Einsatz in der Automatisierungstechnik. Es zeichnet sich durch eine zuverlässige Wechselstrombetätigung bei 24 V und 50 Hz aus und ist mit zwei Schließern sowie zwei Öffnern ausgestattet. Dank der kompakten Bauweise und der Montage auf DIN-Schienen lässt sich das Gerät effizient in Schaltschränke integrieren.
Zuverlässige Schalttechnik
Das Steuerrelais ist als Grundgerät mit zwangsgeführten Kontakten konzipiert, was eine hohe Betriebssicherheit in Steuerungssystemen ermöglicht. Die Anschlusstechnik erfolgt über robuste Schraubklemmen, die eine sichere Kontaktierung unterstützen. Mit einer mechanischen Lebensdauer von 20 Millionen Schaltspielen und einer Schalthäufigkeit von bis zu 9000 Schaltspielen pro Stunde ist das Bauteil für anspruchsvolle Daueranwendungen ausgelegt.
Robuste Konstruktion
Das Gerät entspricht der Schutzart IP20 und ist finger- sowie handrückensicher ausgeführt. Die integrierten positiven Betriebskontakte unterstützen eine sichere Trennung zwischen Spule und Hilfskontakten gemäß EN 61140. Durch die Einhaltung relevanter Normen wie IEC/EN 60947-5-1 bietet das Hilfsschütz eine hohe Zuverlässigkeit bei der Signalverarbeitung in industriellen Schaltanlagen.
Das DILA-Hilfsschütz überzeugt durch Langlebigkeit und präzise Schaltleistung. Mit einer Betriebsspannung von 24 V AC und einer Konfiguration von 2 Schließern sowie 2 Öffnern bietet es eine flexible Lösung für Steuerungsaufgaben. Die einfache Montage auf DIN-Schienen und die bewährte Schraubanschlusstechnik erleichtern die Installation in bestehenden Systemen.
Technische Daten
- Anzahl Schließer: 2
- Anzahl Öffner: 2
- Betriebsspannung: 24 V AC
- Frequenz: 50 Hz
- Anschlusstechnik: Schraubklemmen
- Montageart: DIN-Schiene
- Schutzart: IP20
- Mechanische Lebensdauer: 20.000.000 Schaltvorgänge
- Schalthäufigkeit: 9000 Schaltspiele/h
- Abmessungen (B x H x T): 45 mm x 68 mm x 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anwendung | Hilfsschütze |
| Artikelnummer | EATON-276386 |
| Betriebsspannung DC | 24 - 220 |
| Breite | 45 |
| Codenummer | 22 |
| EAN | 4015082763862 |
| EAN-13 | 4015082763862 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Mit LED-Anzeige | Nein |
| Modellcode | DILA-22(24V50HZ) |
| Montageart | DIN-Schiene |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | DILA Relais |
| Schließer | 2 |
| Schließer, voreilend | 0 |
| Schnittstelle | Nein |
| Schutzart | IP20 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 2 |
| Öffner, verzögert | 0 |
| WEEE-Nr. | 92318050 |
