Beschreibung

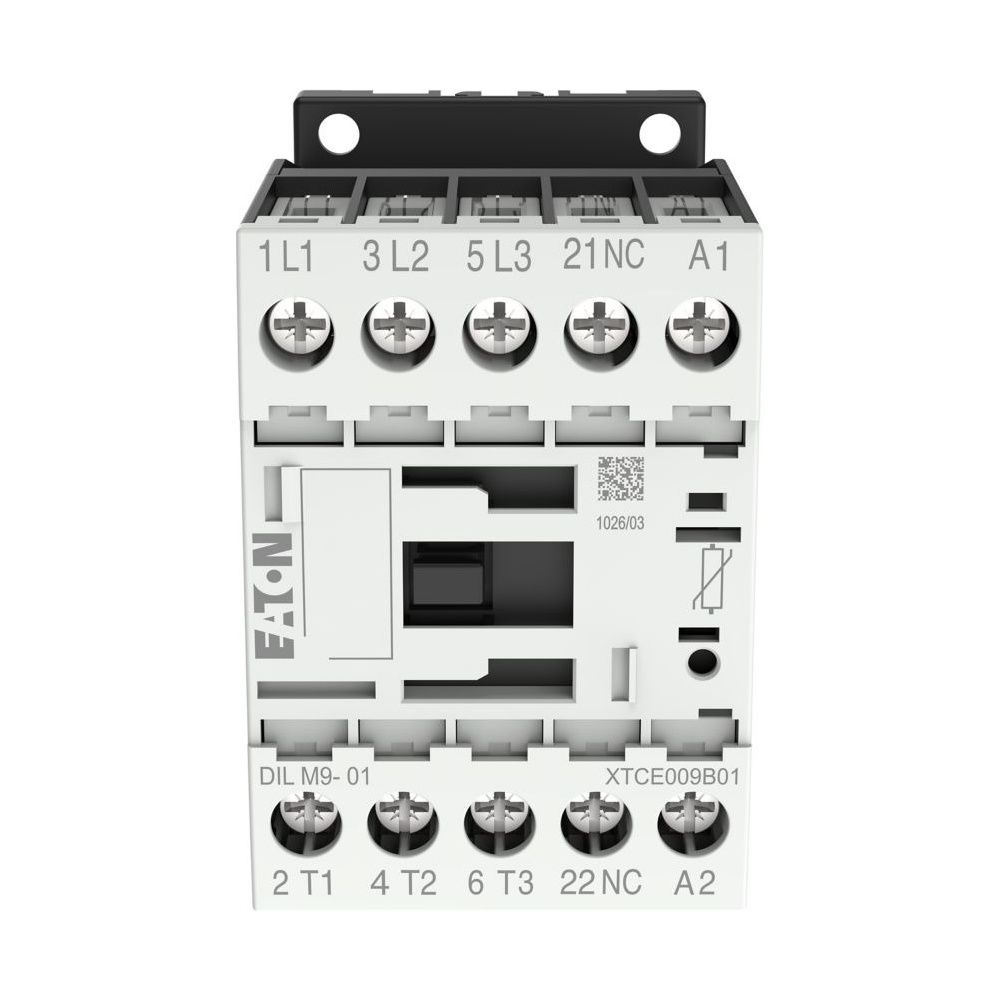

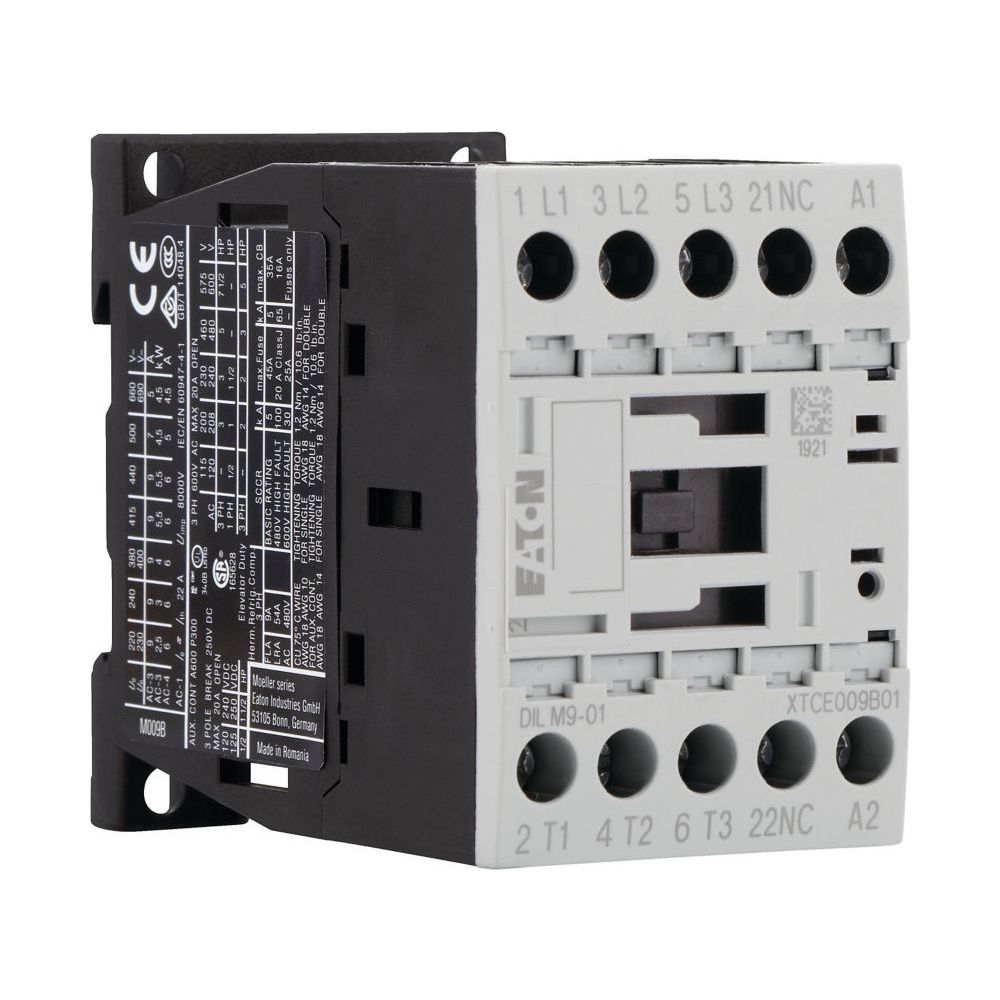

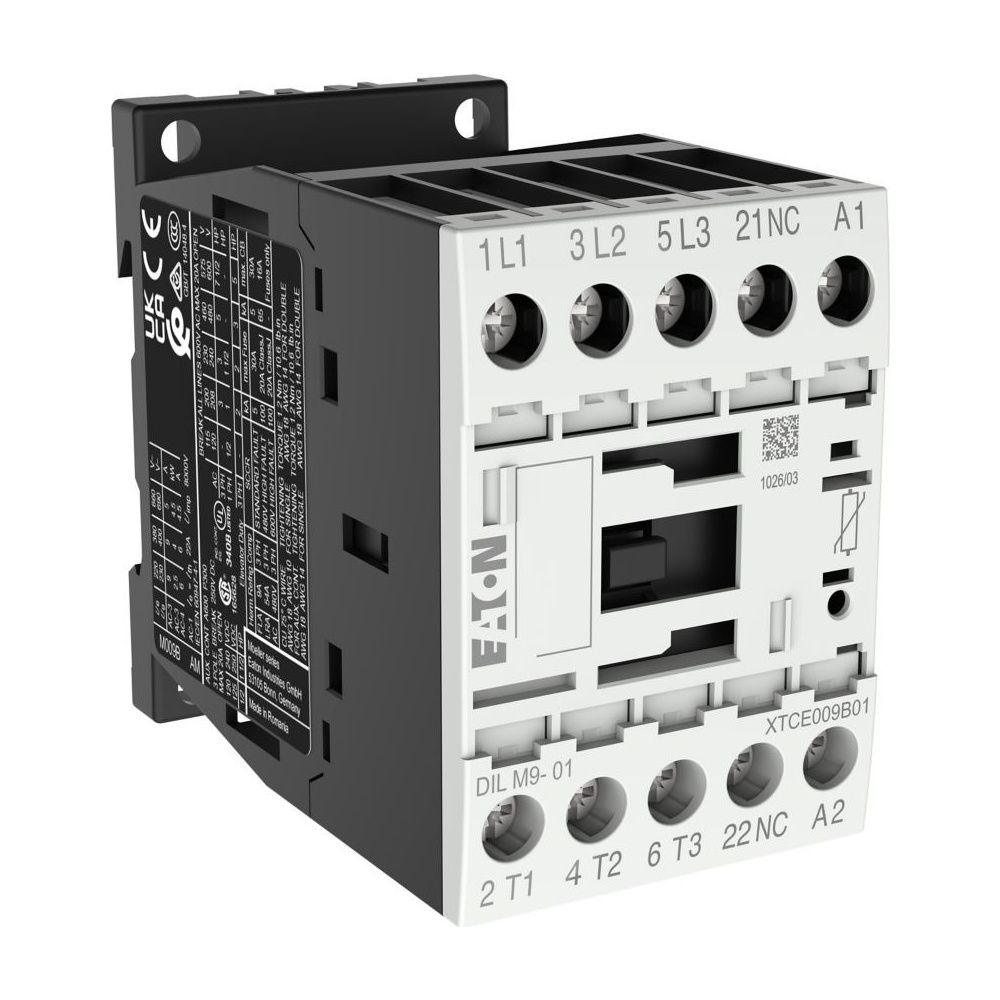

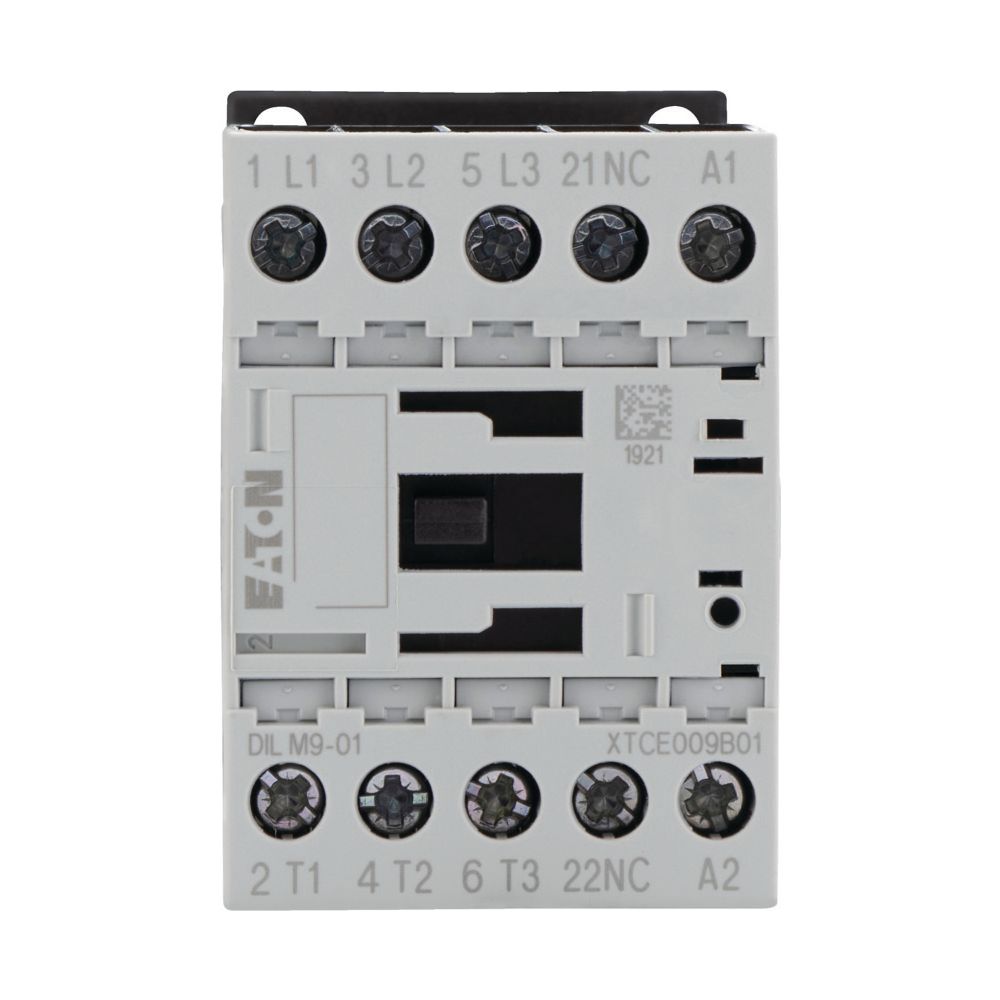

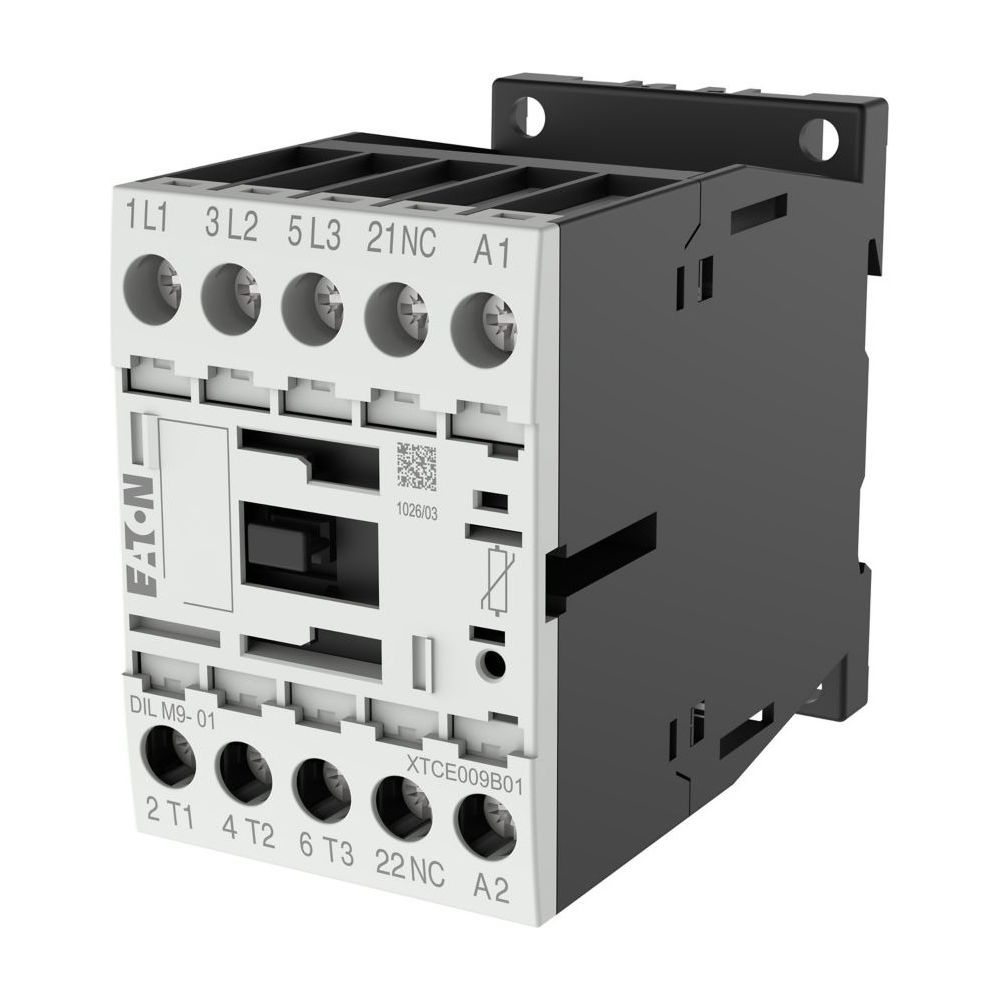

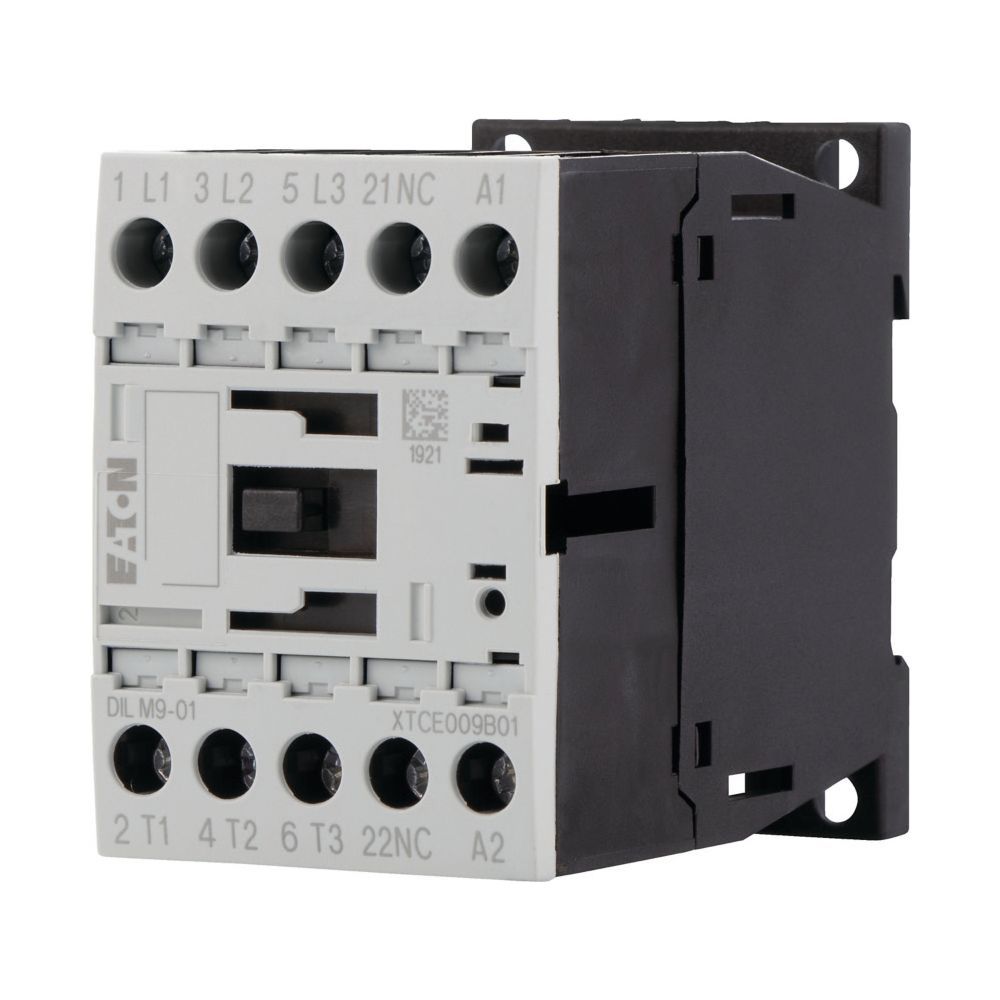

Eaton Leistungsschütz DILM DILM9-01(24VDC), 3-polig, 4kW, 24V DC, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einer Gleichstrombetätigung von 24 V DC eignet sich das Gerät für industrielle Anwendungen. Es ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert und bietet eine robuste Lösung für Schaltaufgaben.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Dank der integrierten Schutzbeschaltung bei DC-Antrieb und der kompakten Bauweise lässt sich das Modul effizient in Schaltschränke integrieren. Die Anschlusstechnik erfolgt über Schraubklemmen. Zudem ist das Gerät mit einem Öffner-Hilfskontakt ausgestattet und unterstützt die Anbindung an das SmartWire-DT System.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 6 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Einschaltdauer: 100 %
Die mechanische Lebensdauer von 10 Millionen Schaltspielen und die Eignung für IE3-Motoren machen dieses Leistungsschütz zu einer verlässlichen Komponente für den Anlagenbau. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A in der Kategorie AC-3 bietet das Gerät eine präzise Steuerung für diverse Motoranwendungen. Die kompakte Bauform und die Montage mittels Schraubklemmen unterstützen eine effiziente Installation in Steuerungssysteme.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276740 |
| Breite | 45 |
| EAN | 4015082767402 |
| EAN-13 | 4015082767402 |
| Einschaltdauer | 100 |
| Gewicht | 0,309 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM9-01(24VDC) |
| P bei AC-4, 400V | 2,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,296 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 4,6 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
