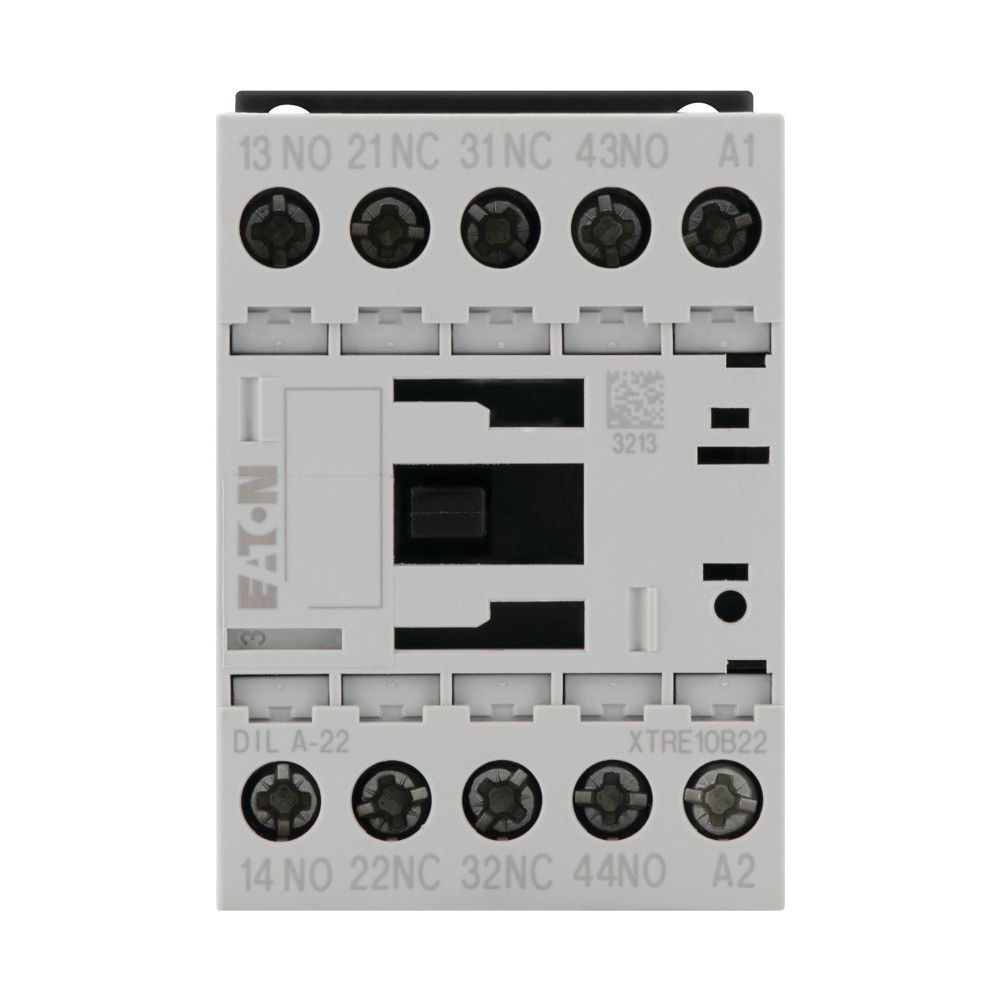

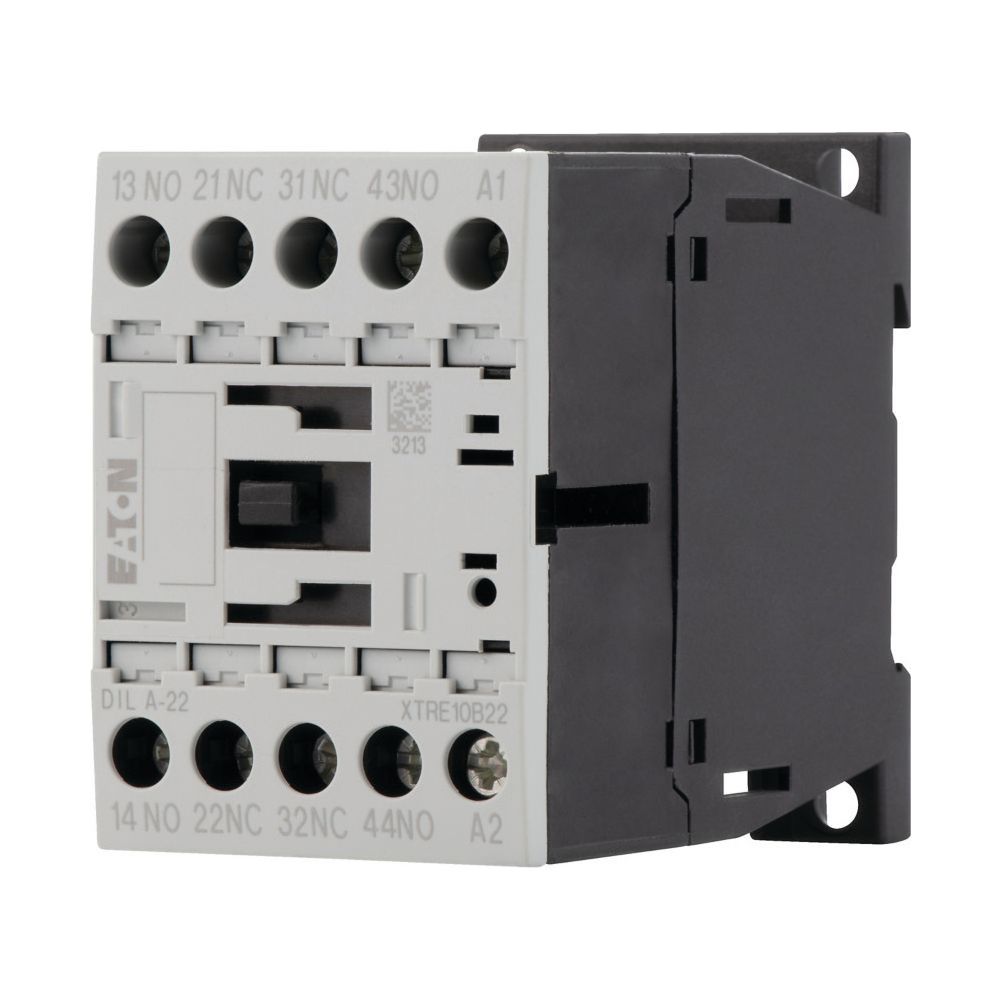

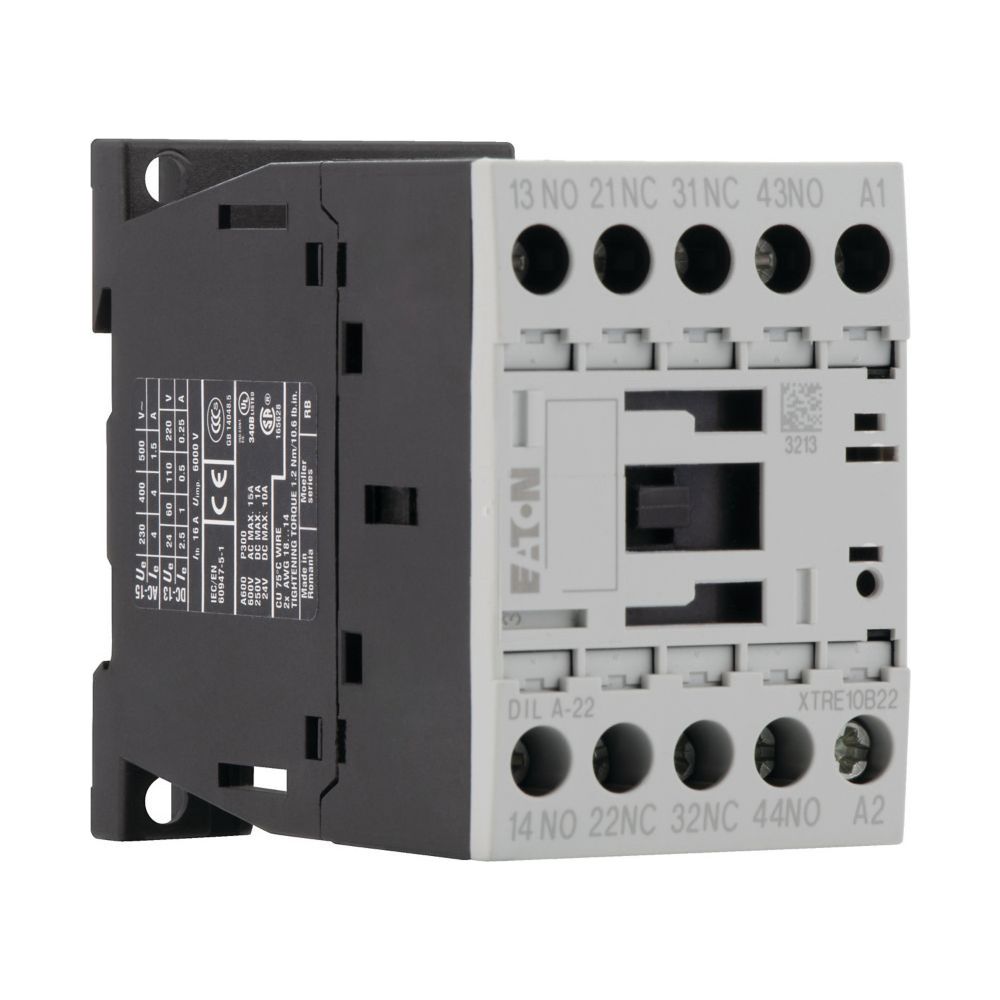

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 1)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 2)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 3)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 4)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 5)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 6)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 7)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 8)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 9)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 10)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 11)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 12)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 13)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 14)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 15)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 16)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 17)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 18)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 19)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 20)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 21)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 22)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 23)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 24)

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen... EATON-276399 4015082763992 (Abb. 25)

Katalogabbildung: Das Bild kann u.a. farblich vom realen Produkt abweichen.

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen

Name: Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen
Brand: Eaton
SKU: EATON-276399
Price: 44.8 EUR
Availability: InStock

Art.-Nr. 276399

EAN: 4015082763992

44,80 €

inkl. 19% MwSt.

VPE: 1 Stück

Lieferung per Paket

5,90 €

Versandinfos

Mehr als 10 Stück lagernd

Lieferung innerhalb 1 – 4 Werktagen

Di. 21. Juli 26 – Do. 23. Juli 26

Verfügbare Zahlungsweisen

Eaton Hilfsschütz DILA-22, 230 V 50 Hz 240 V 60 Hz, 2 S 2 Ö, Schraubklemmen

Das Hilfsschütz aus der DILA-Serie von Eaton Moeller ist ein Steuerrelais für anspruchsvolle Schaltaufgaben in der Automatisierungstechnik. Es zeichnet sich durch eine zuverlässige Wechselstrombetätigung aus und ist mit zwei Schließern sowie zwei Öffnern ausgestattet. Dank der kompakten Bauweise und der bewährten Schraubanschlusstechnik lässt sich das Gerät effizient in Schaltschränke integrieren.

Zuverlässige Steuerungstechnik

Das Steuerrelais verfügt über positive Betriebskontakte, die eine hohe Funktionssicherheit unterstützen. Die Schaltglieder entsprechen der Norm EN 50011, während die Spulenanschlüsse gemäß EN 50005 markiert sind. Mit einer mechanischen Lebensdauer von 20 Millionen Schaltspielen bietet das Gerät eine hohe Beständigkeit im Dauerbetrieb. Die Schutzart IP20 stellt sicher, dass das Schütz gegen Berührung geschützt ist, was die Sicherheit bei der Montage und Wartung erhöht.

Flexible Montage und Anwendung

Die Installation erfolgt wahlweise über eine DIN-Schiene oder durch direkte Schraubmontage. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und unterstützt eine Schalthäufigkeit von bis zu 9000 Schaltspielen pro Stunde. Durch die Kompatibilität mit aufsteckbaren Hilfsschaltermodulen lässt sich das System bei Bedarf flexibel erweitern. Die robuste Konstruktion ist zudem klimafest und für den Einsatz unter verschiedenen Umgebungsbedingungen optimiert.

Das Hilfsschütz überzeugt durch seine hohe Kontaktzuverlässigkeit und präzise Schaltleistung. Mit einer Bemessungssteuerspeisespannung von 230 V bei 50 Hz beziehungsweise 240 V bei 60 Hz ist es vielseitig in industriellen Steuerstromkreisen einsetzbar. Die Kombination aus zwei Schließern und zwei Öffnern sowie die kompakten Abmessungen von 45 mm Breite machen es zu einer idealen Lösung für platzkritische Anwendungen, bei denen eine dauerhafte und sichere Schaltfunktion gefordert ist.

Technische Daten

Anzahl Schließer: 2
Anzahl Öffner: 2
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Bemessungssteuerspeisespannung AC 60 Hz: 240 V
Anschlusstechnik: Schraubklemmen
Schutzart: IP20
Breite: 45 mm
Höhe: 68 mm
Tiefe: 75 mm
Mechanische Lebensdauer: 20.000.000 Schaltvorgänge

Hersteller	Eaton
Anschlusstechnik	Schraubklemmen
Anwendung	Hilfsschütze
Artikelnummer	EATON-276399
Betriebsspannung DC	24 - 220
Breite	45
Codenummer	22E
EAN	4015082763992
EAN-13	4015082763992
Einschaltdauer	100
Gewicht	0,253 kg
Höhe	68
Mit LED-Anzeige	Nein
Produkt Länge/Tiefe	75
Produktbreite	45
Produktgewicht	0,24
Produkthöhe	68
Produktkategorie	DILA Relais
Schließer	2
Schließer, voreilend	0
Schnittstelle	Nein
Schutzart	IP20
Spannungsart	Wechselstrom
Tiefe	75
Verschmutzungsgrad	3
Wechsler	0
Öffner	2
Öffner, verzögert	0
WEEE-Nr.	92318050
