Beschreibung

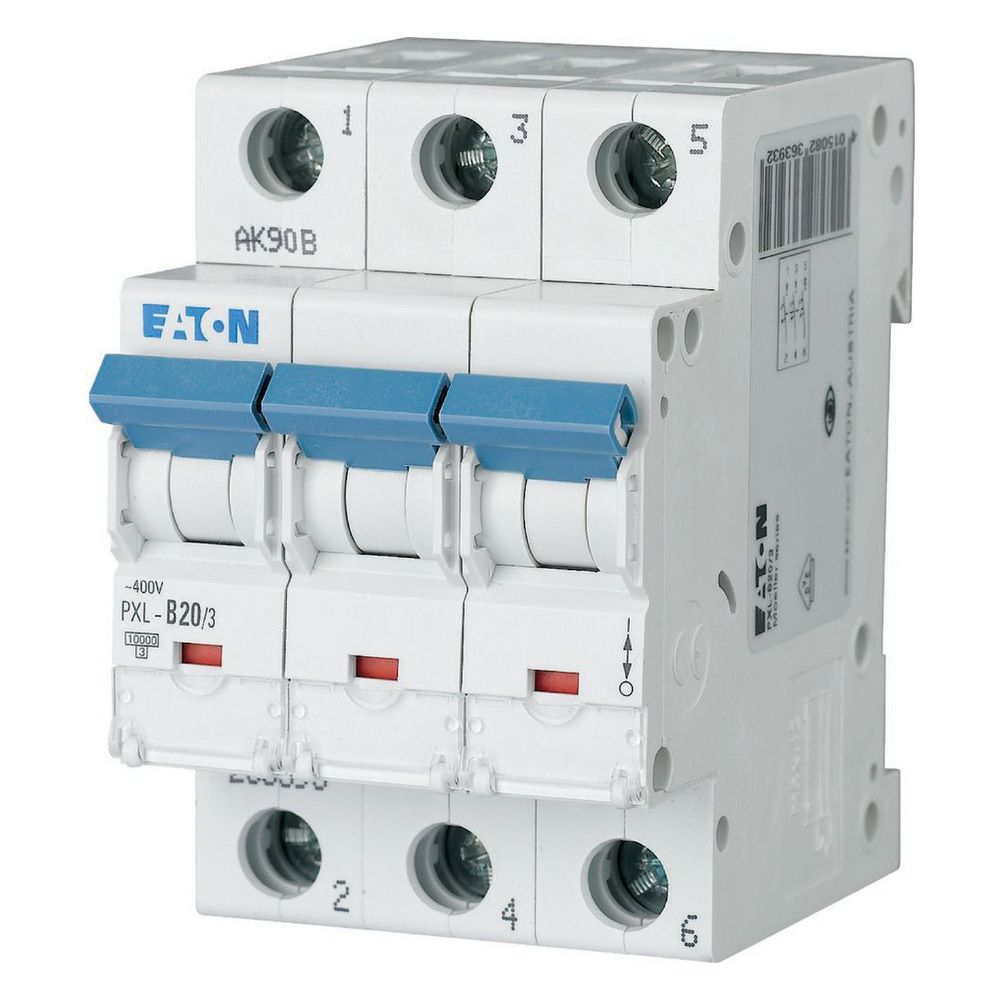

Eaton Leitungsschutzschalter xPole PXL-B20/3, 3-polig, 20A, 10kA, 400V
Der dreipolige Leitungsschutzschalter aus der xPole-Serie von Eaton Moeller dient der Absicherung von Stromkreisen in Wohn- und Zweckbauten. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 20 A bietet das Reiheneinbaugerät ein Bemessungsschaltvermögen von 10 kA gemäß IEC/EN 60898-1. Das für Wechselstromanwendungen konzipierte Schaltgerät zeichnet sich durch eine robuste Bauweise und eine hohe Energiebegrenzungsklasse aus.
Einsatz und Montage
Das Gerät ist für die Montage auf Hutschienen in Verteilungen vorgesehen und beansprucht eine Breite von drei Teilungseinheiten. Durch die Schutzart IP20 ist es für den geschützten Innenbereich optimiert. Die Installation ermöglicht bei Bedarf die Erweiterung durch zusätzliche Komponenten, um spezifische Anforderungen in der Elektroinstallation zu erfüllen. Der Betrieb ist in einem Umgebungstemperaturbereich von -25 °C bis 55 °C möglich, wobei bei höheren Temperaturen eine lineare Reduzierung der Strombelastbarkeit zu berücksichtigen ist.
Technische Daten
- Bemessungsstrom: 20 A
- Polzahl: 3-polig
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 10 kA
- Bemessungsspannung: 400 V
- Frequenz: 50 - 60 Hz
- Breite in Teilungseinheiten: 3
- Schutzart: IP20
- Verlustleistung: 10,2 W
- Energiebegrenzungsklasse: 3
Dieser Leitungsschutzschalter ermöglicht durch seine B-Charakteristik und das Schaltvermögen von 10 kA einen effektiven Schutz vor Überlast und Kurzschluss. Mit einer Bemessungsspannung von 400 V und einer kompakten Bauweise von 3 Teilungseinheiten eignet sich das 20 A Modell für anspruchsvolle kommerzielle und private Elektroinstallationen, bei denen eine hohe Betriebssicherheit und präzise Abschaltcharakteristik gefordert sind.
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-236393 |
| Bemessungsspannung | 400 |
| Bemessungsstrom | 20 |
| EAN | 4015082363932 |
| EAN-13 | 4015082363932 |
| Einbautiefe | 70,5 |
| Einhaltung(en) | RoHS conform |
| Explosionsgeschützt | Nein |
| Frequenz | 50 - 60 |
| Gewicht | 0,332 kg |
| Modellcode | PXL-B20 / 3 |
| Polzahl | 3-polig |
| Polzahl (gesamt) | 3 |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 52,5 |
| Produktgewicht | 0,314 |
| Produkthöhe | 75 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| Spannungsart | Wechselstrom |
| Stromstärkewert | 20 |
| TE | 3 |
| Unterputzmontage | Nein |
| Verlustleistung | 10,2 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
