Beschreibung

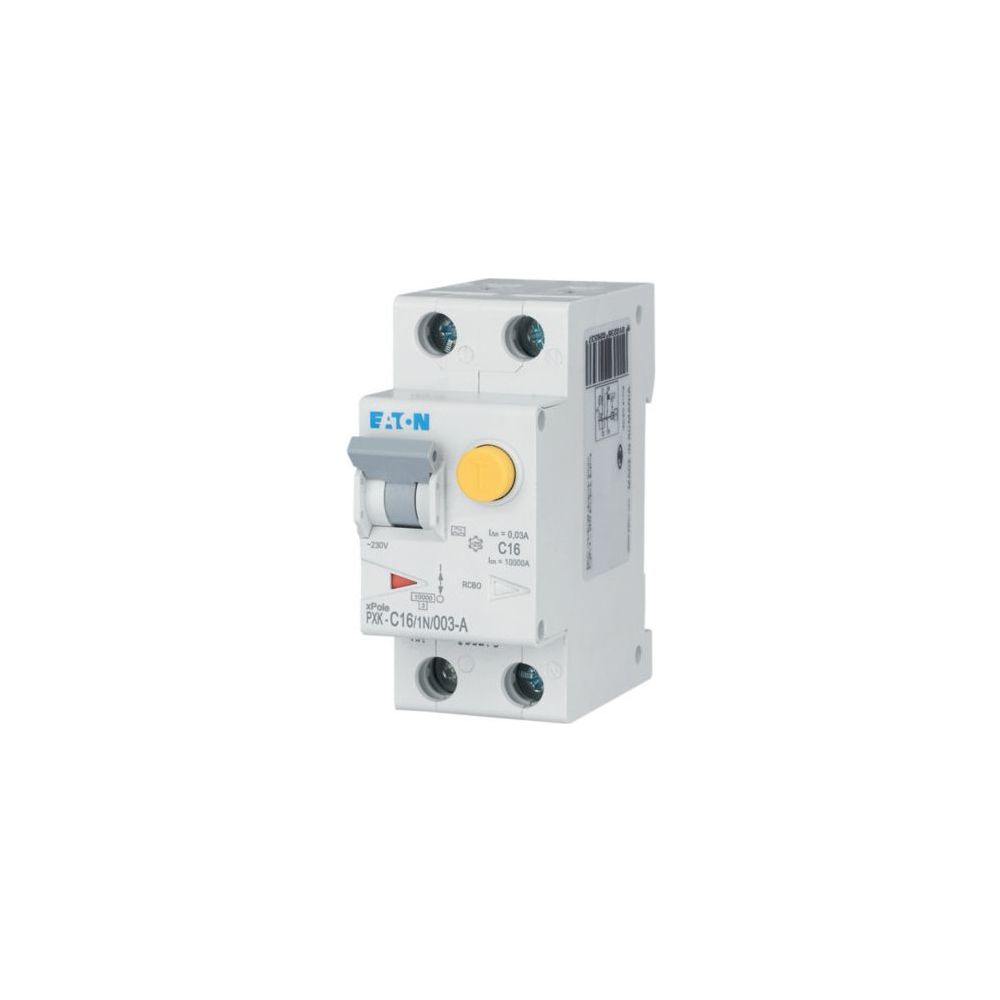

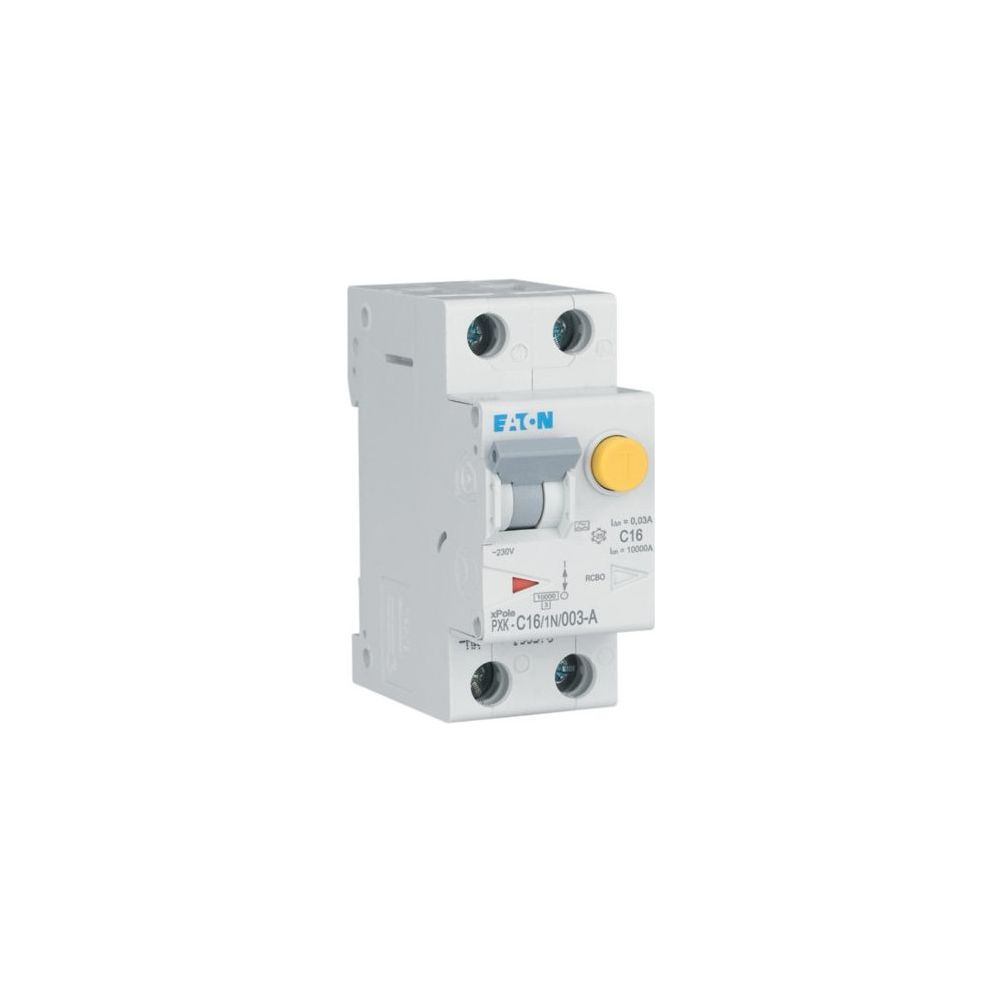

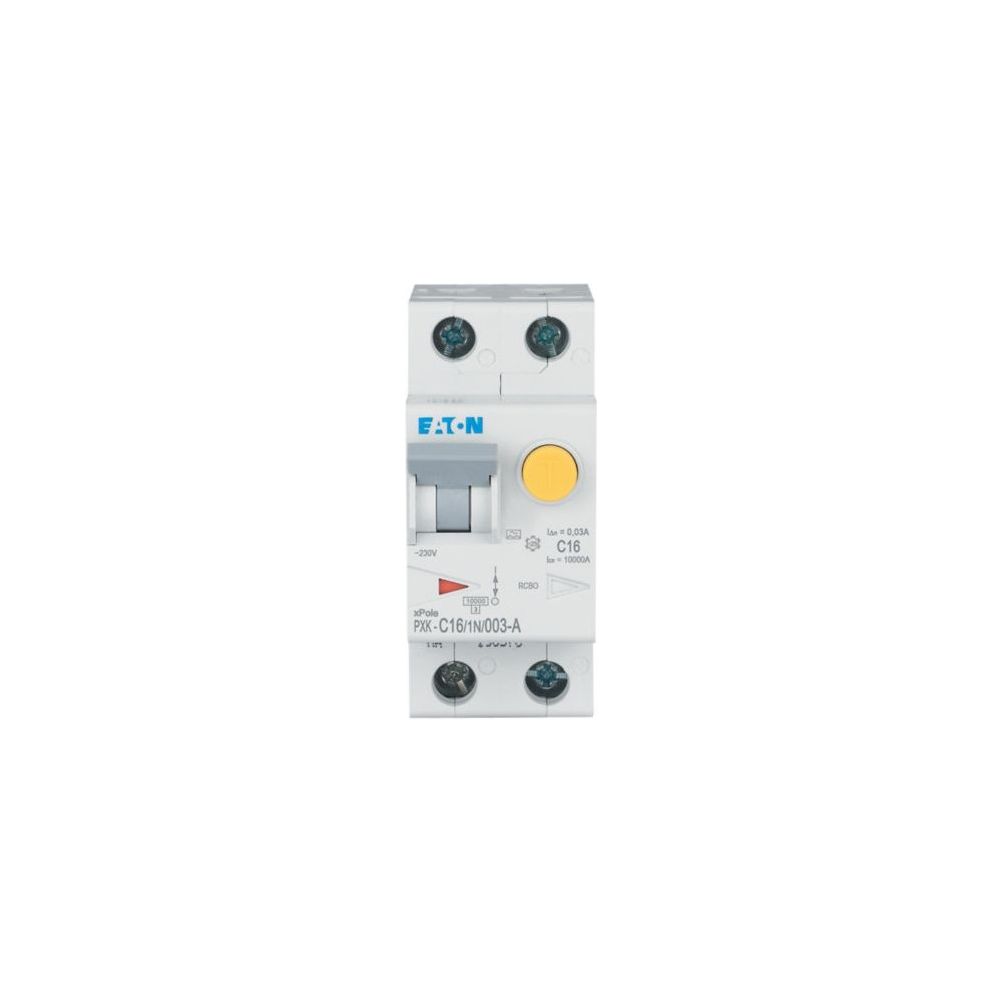

Eaton FI/LS-Schalter xPole PXK-C16/1N/003-A, 16A 30mA C-Charakteristik 1+N, 75x35x80mm
Der RCBO aus der xPole-Serie von Eaton Moeller kombiniert die Funktionen eines Fehlerstromschutzschalters und eines Leitungsschutzschalters in einem kompakten Gerät. Diese FI/LS-Schalterkombination bietet Schutz vor Fehlerströmen sowie Überlast und Kurzschluss in Wohn- und Gewerbeanwendungen. Das Gerät ist für die Montage auf DIN-Schienen ausgelegt.
Funktionsweise und Sicherheit
Die Schutzeinrichtung arbeitet mit der Auslösecharakteristik C und ist für einen Bemessungsstrom von 16 A ausgelegt. Mit einem Bemessungsfehlerstrom von 0,03 A und dem Fehlerstrom-Typ A ist das System für den Schutz von Personen und Anlagen optimiert. Die echte Kontaktstellungsanzeige ermöglicht eine schnelle visuelle Kontrolle des Schaltzustands. Dank der Energiebegrenzungsklasse 3 und einem Bemessungsschaltvermögen von 10 kA nach EN 61009 bietet der Schalter eine hohe Sicherheit bei elektrischen Störungen.
Montage und Installation
Das Gerät ist für die Installation auf DIN-Schienen konzipiert und benötigt eine Breite von 2 Teilungseinheiten. Die Klemmen verfügen über einen Hintersteckerschutz, was die Handhabung bei der Verdrahtung verbessert. Ein Ausbau aus einem bestehenden Verschienungsverband ist möglich. Zudem ist das Modell für den Einbau im oberen Anschlussraum von Zählerfeldern zugelassen, was die Flexibilität bei der Elektroinstallation in Verteilungen erhöht.
Die Kombination aus Leitungsschutz und Fehlerstromüberwachung in einem 2-poligen Gehäuse (1+N) spart Platz in der Unterverteilung. Mit einer Bemessungsspannung von 240 V und einer Stoßstromfestigkeit von 0,25 kA ist das Gerät robust für den Betrieb ausgelegt. Die unverzögerte Abschaltcharakteristik sorgt für eine schnelle Reaktion im Fehlerfall.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Auslösecharakteristik: C
- Fehlerstrom-Typ: A
- Bemessungsschaltvermögen: 10 kA
- Polzahl: 2 (1+N)
- Montageart: DIN-Schiene
- Breite: 2 TE
- Bemessungsspannung: 240 V
- Schutzart: IP20
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-236964 |
| Bemessungsspannung | 240 |
| Bemessungsstrom | 16 |
| EAN | 4015082369644 |
| EAN-13 | 4015082369644 |
| Einbautiefe | 69,5 |
| Fehlauslöseschutz | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,207 kg |
| Modellcode | PXK-C16 / 1N / 003- |
| Montageart | DIN-Schiene |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 35 |
| Produktgewicht | 0,193 |
| Produkthöhe | 75 |
| Schutzart (IP) | IP20 |
| Spannung | 240 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0,25 |
| Strom | 16 |
| TE | 2 |
| Unterputzmontage | Nein |
| Verschmutzungsgrad | 2 |
| Zertifikat(e) | CE |
| WEEE-Nr. | 92318050 |
