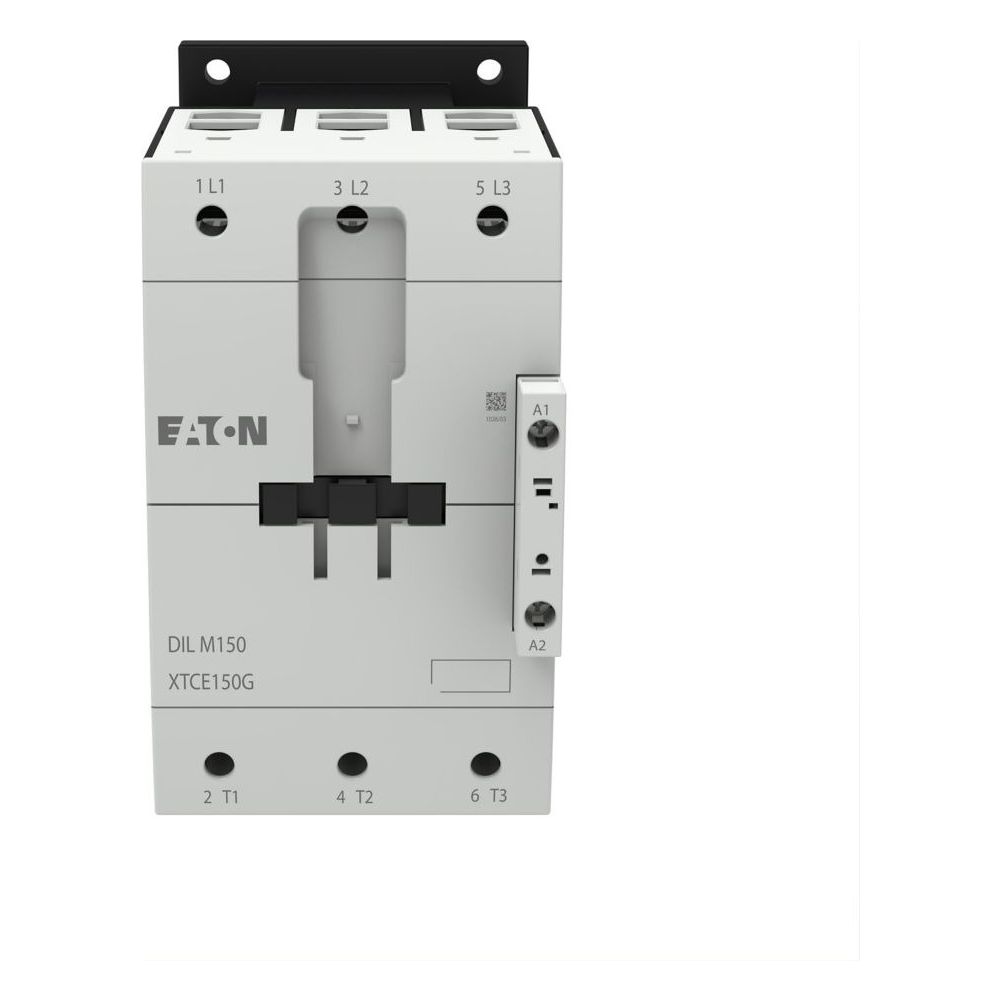

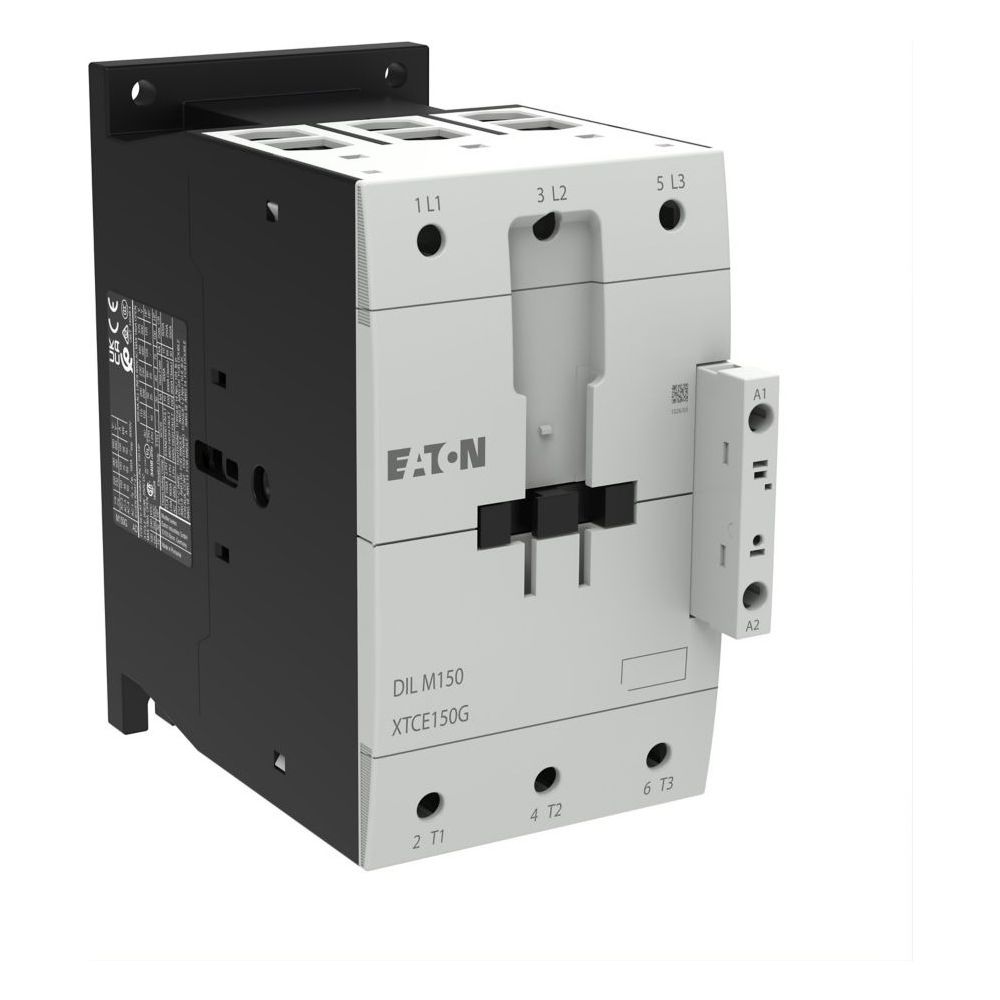

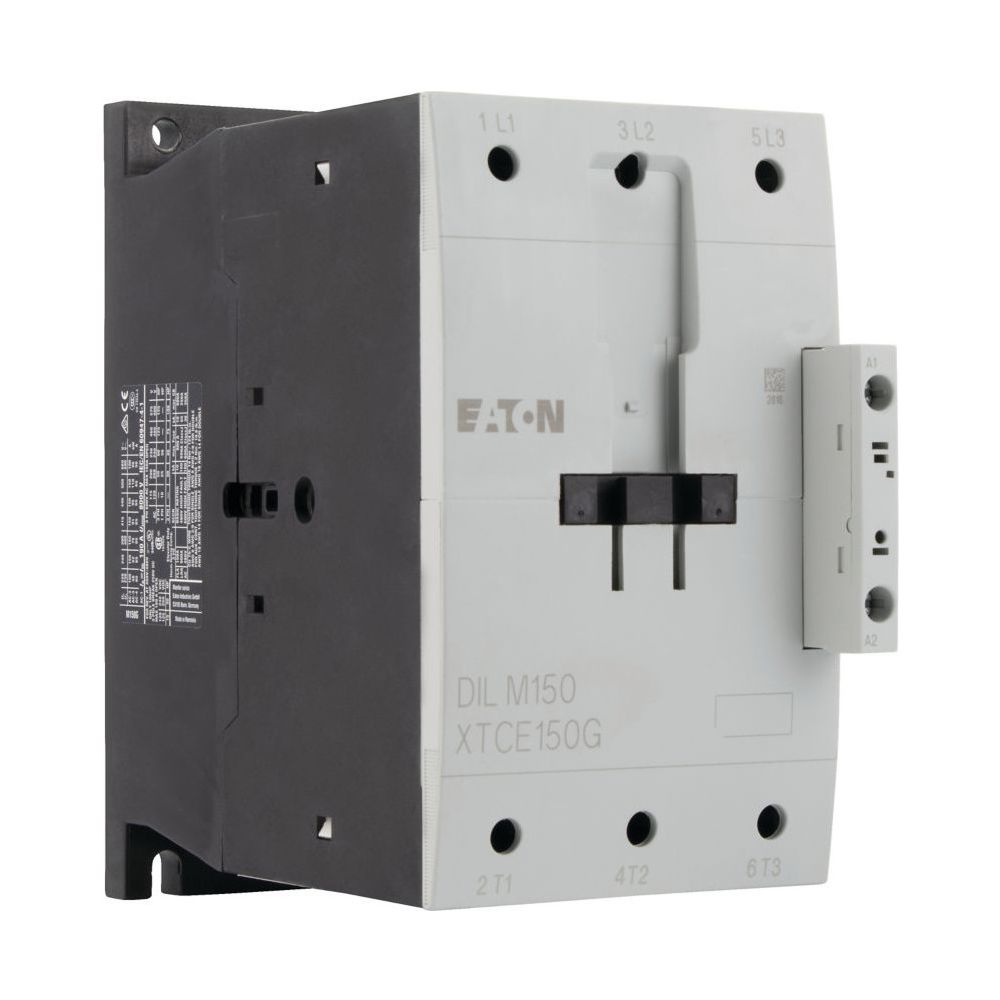

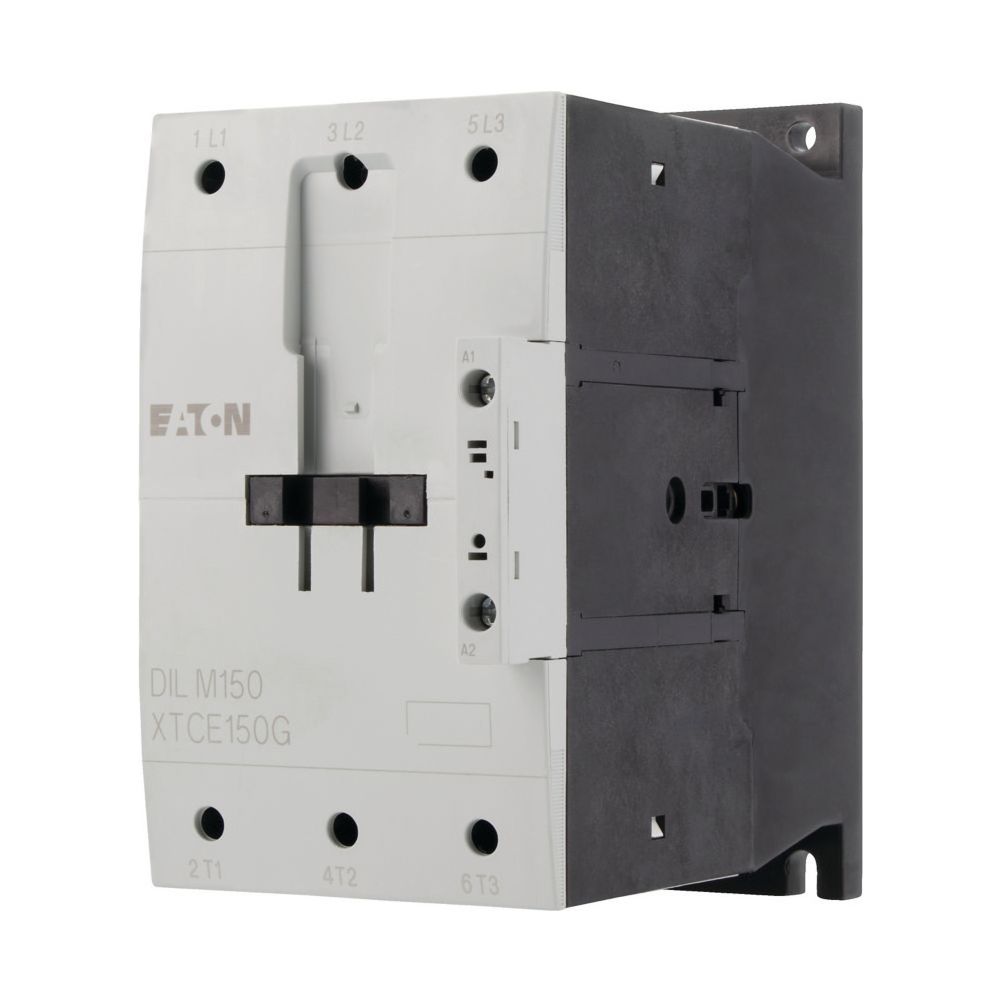

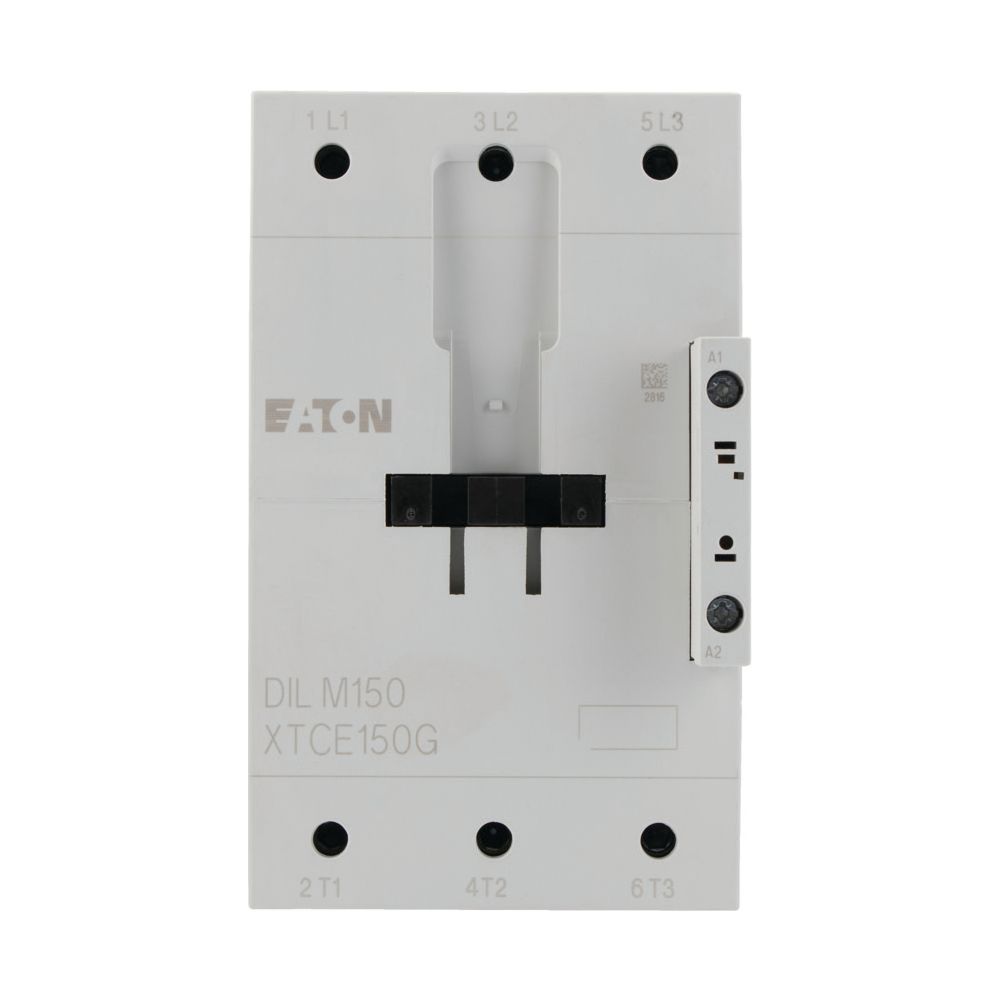

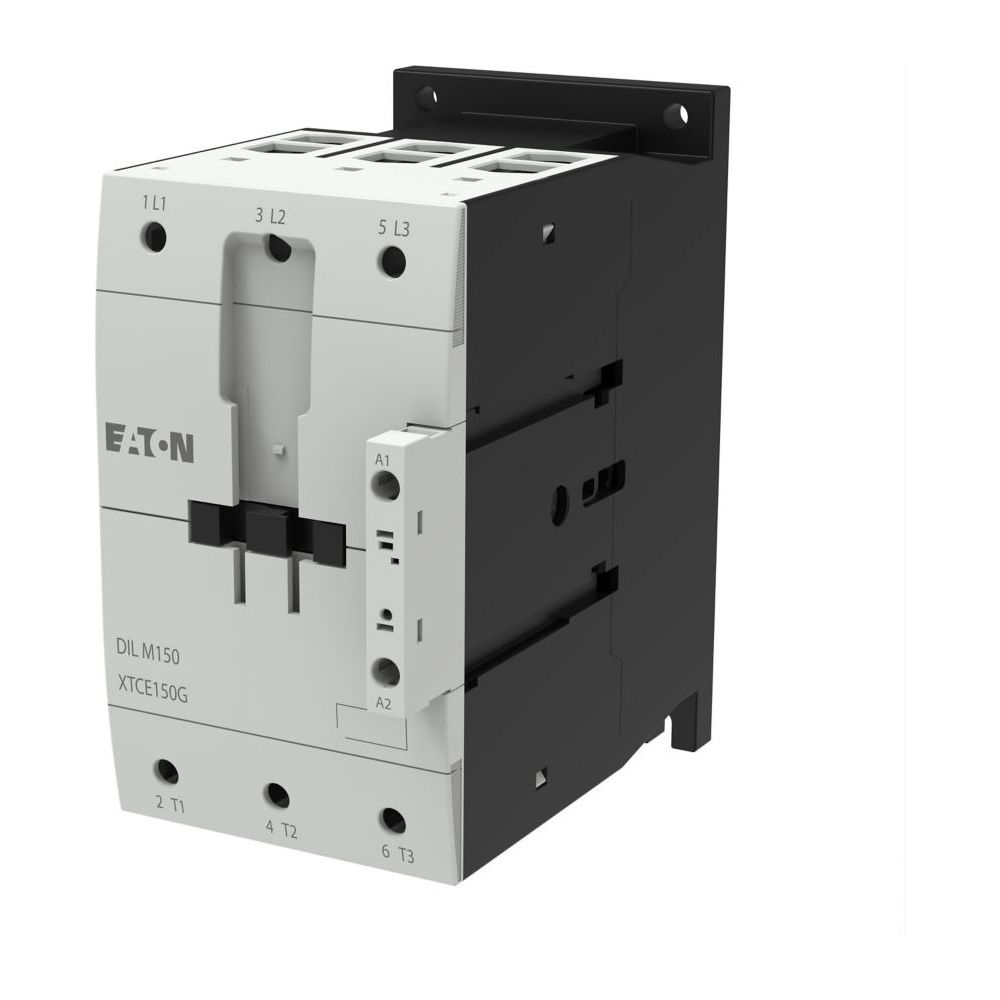

Eaton Leistungsschütz DILM150(RAC240), 3-polig 75kW, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 75 kW bei 400 V eignet sich das Gerät für anspruchsvolle industrielle Anwendungen. Die Betätigung erfolgt über Wechselstrom im Bereich von 190 bis 240 V bei 50/60 Hz.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Prozesse wie das Anlassen, Ausschalten im Betrieb, Reversieren und Tippen. Das Gerät ist für Motoren der Effizienzklasse IE3 geeignet, was eine Integration in moderne Anlagen ermöglicht.

Robuste Anschlusstechnik

Die Hauptstrombahnen sind mit Rahmenklemmen ausgestattet, die zwei Klemmräume bieten und eine stabile Verbindung ermöglichen. Die Anschlusstechnik erfolgt über Schraubklemmen. Das Schütz ist für eine Einschaltdauer von 100 Prozent ausgelegt und verfügt über eine integrierte Schutzbeschaltung in der Betätigungselektronik.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 75 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 150 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 65 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 33 kW
• Polzahl: 3-polig
• Steuerspeisespannung: 190 - 240 V AC
• Anschlusstechnik: Schraubklemmen
• Breite: 90 mm
• Höhe: 170 mm
• Tiefe: 160 mm

Durch die kompakte Bauweise und die hohe Schaltleistung von 150 A bei AC-3 Anwendungen bietet dieses Leistungsschütz eine effiziente Lösung für die Motorsteuerung. Die robuste Konstruktion und die Kompatibilität mit IE3-Motoren machen es zu einer zuverlässigen Komponente für den Schaltanlagenbau. Mit einer mechanischen Lebensdauer von 10 Millionen Schaltvorgängen ist eine hohe Langlebigkeit im Dauerbetrieb sichergestellt.
