Beschreibung

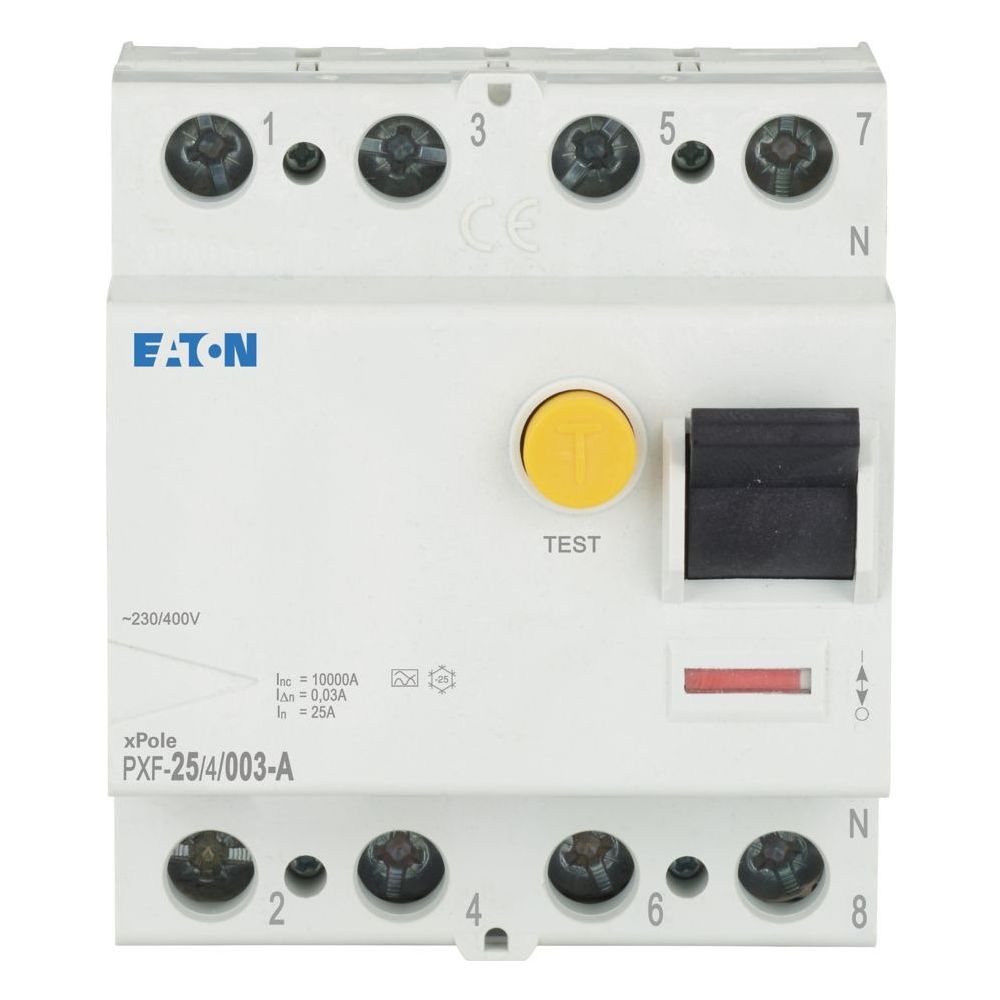

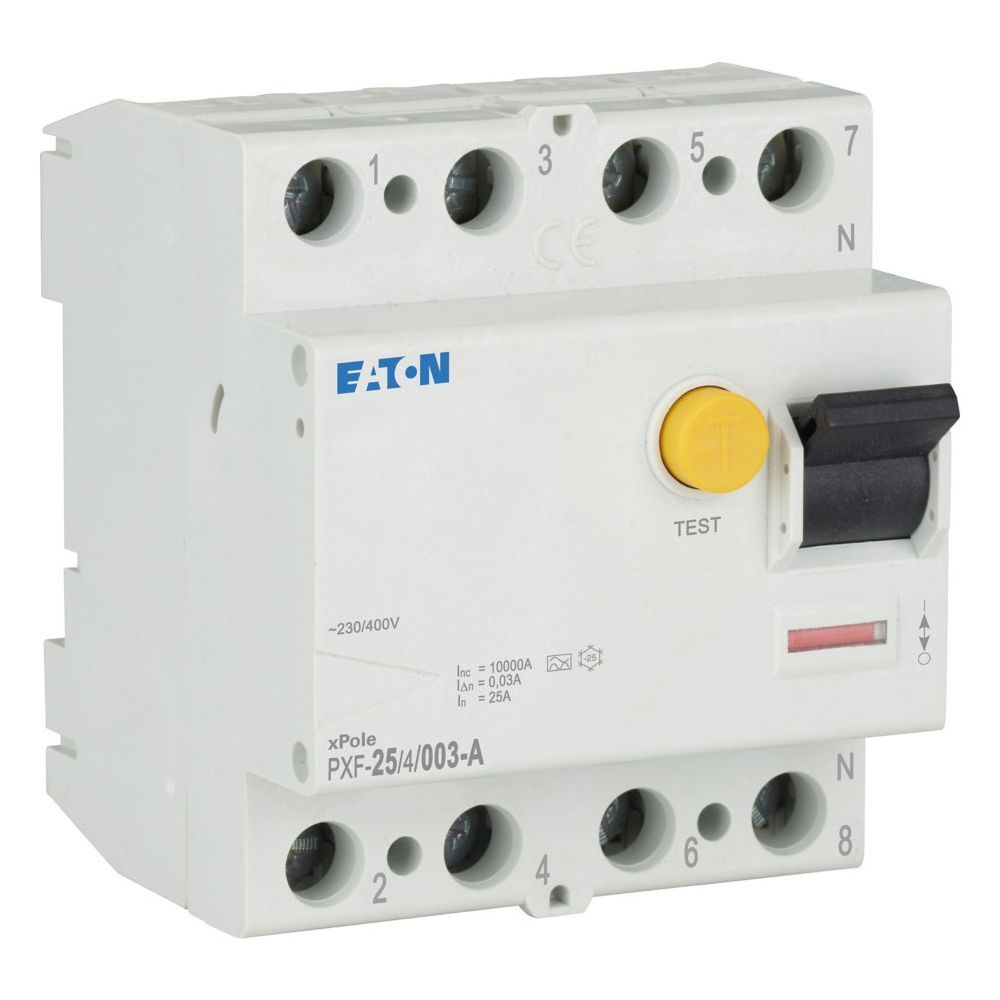

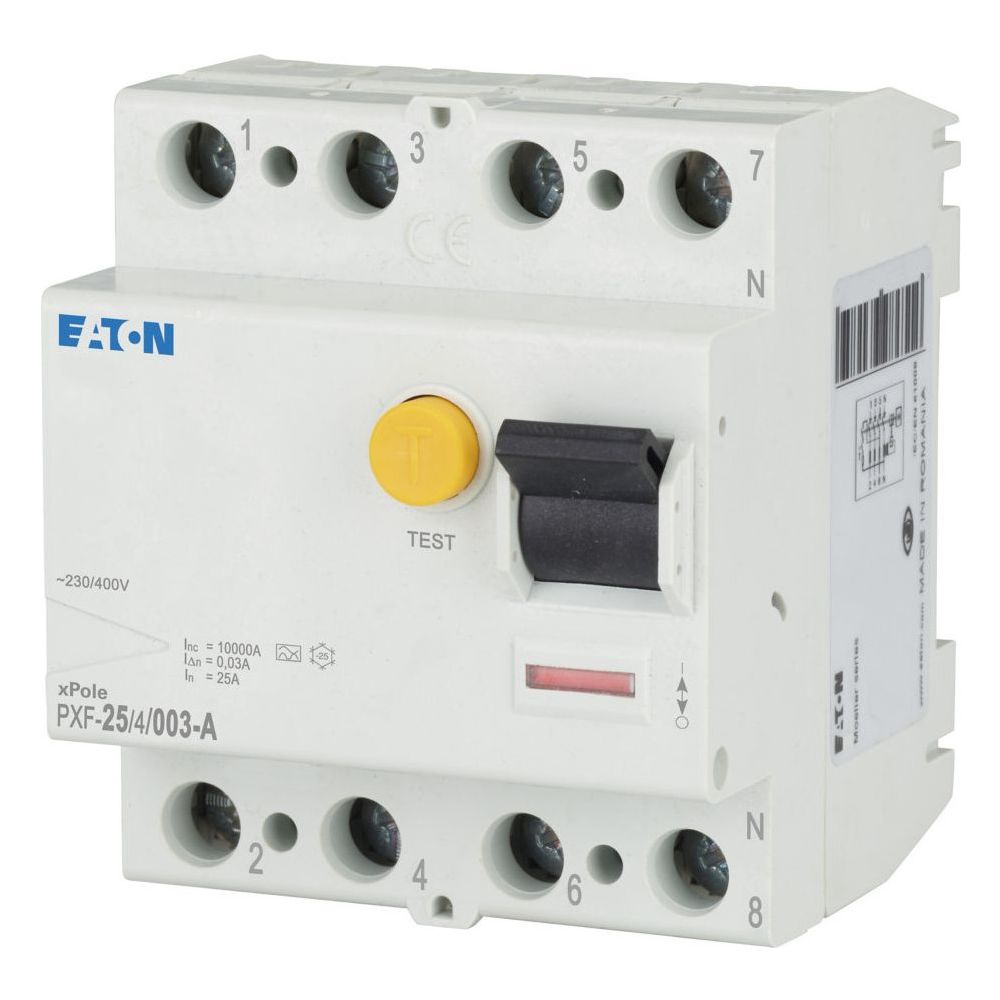

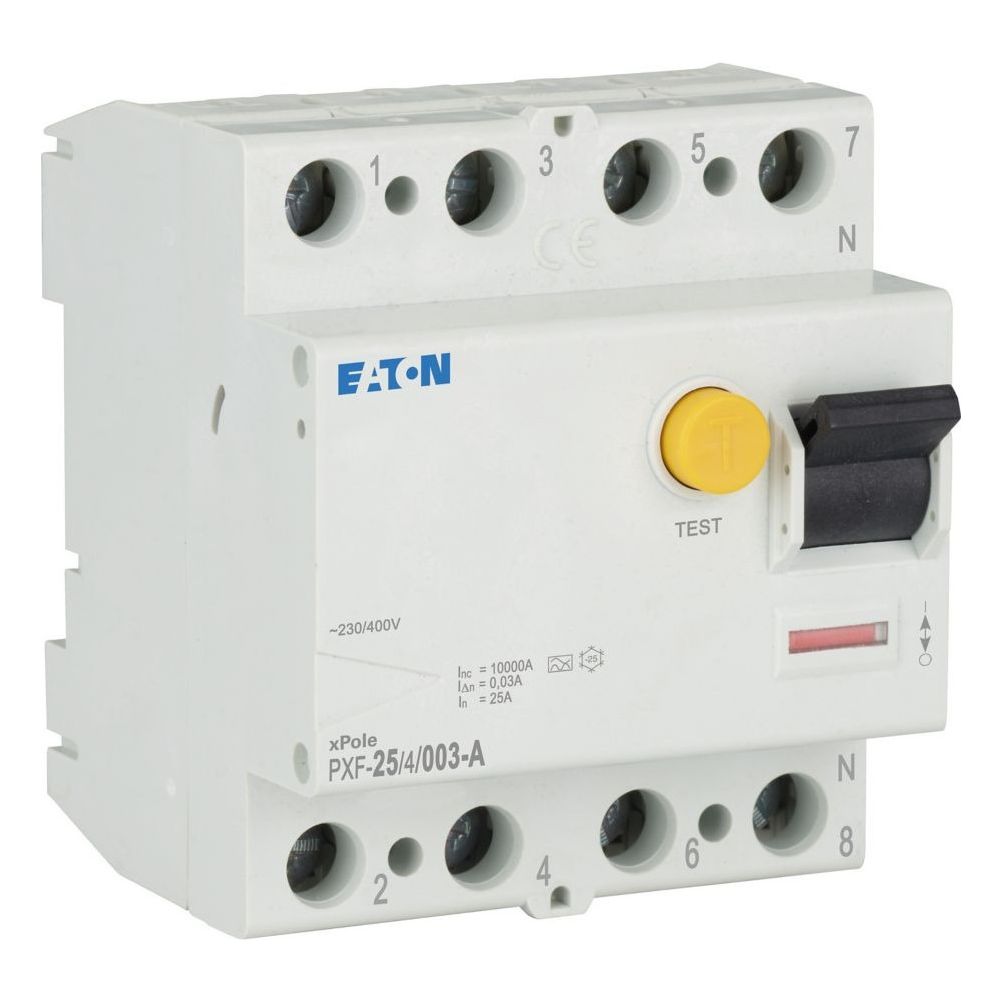

Eaton Fehlerstromschutzschalter xPole PXF-25/4/003-A, 25A, 4-polig, 30mA, Typ A, 400V, Grau
Der Fehlerstromschutzschalter aus der Eaton Moeller xPole Serie PXF bietet Schutz für elektrische Anlagen im Wohn- und Zweckbau. Als 4-polige Ausführung vom Typ A ist das Gerät pulsstromsensitiv und für eine Bemessungsspannung von 400 V ausgelegt. Mit einem Bemessungsstrom von 25 A und einem Bemessungsfehlerstrom von 30 mA eignet sich der Schalter für den Personenschutz und die Anlagensicherheit in kommerziellen sowie privaten Anwendungen.
Funktionsweise und Sicherheit
Die Schutzeinrichtung ist für eine Bemessungsfrequenz von 50 Hz ausgelegt. Das Gerät zeichnet sich durch eine bedingte Stoßstromfestigkeit von 250 A aus und ist für den Einsatz auf DIN-Schienen konzipiert. Die Montage erfolgt über eine Befestigung mit zwei Klinken gemäß IEC/EN 60715. Dank der Schutzart IP20 ist das Gehäuse finger- und berührungssicher nach EN 50274 ausgeführt, was die Sicherheit bei der Installation und im Betrieb unterstützt.
Flexibilität und Erweiterbarkeit
Das System erreicht eine mechanische Lebensdauer von 20.000 Schaltvorgängen sowie eine elektrische Lebensdauer von 4.000 Schaltvorgängen. Für spezifische Anforderungen im Schaltanlagenbau lassen sich verschiedene Zusatzeinrichtungen wie Auslösesignalkontakte oder Fernsteuerungen nachrüsten. Die Umgebungstemperatur während des Betriebs liegt zwischen -25 °C und 55 °C.
Technische Daten
- Bemessungsstrom: 25 A
- Bemessungsfehlerstrom: 30 mA
- Polzahl: 4-polig
- Typ: A (pulsstromsensitiv)
- Bemessungsspannung: 400 V
- Bemessungskurzschlussfestigkeit: 10 kA
- Montageart: DIN-Schiene
- Breite: 4 TE (70 mm)
- Schutzart: IP20
- Stoßstromfestigkeit: 0,25 kA
Dieser Fehlerstromschutzschalter ermöglicht durch seine präzise Auslösecharakteristik und robuste Bauweise eine hohe Betriebssicherheit. Mit einem Bemessungsstrom von 25 A und einem Fehlerstrom von 30 mA schützt das 4-polige Gerät vom Typ A zuverlässig vor Fehlerströmen. Die einfache Montage auf der DIN-Schiene sowie die Möglichkeit zur Erweiterung mit Zusatzeinrichtungen machen ihn zu einer flexiblen Lösung für moderne Elektroinstallationen, die eine Kurzschlussfestigkeit von 10 kA erfordern.
Technische Daten
| Hersteller | Eaton |
| Ableitstromtyp | A |
| Artikelnummer | EATON-236772 |
| Ausschaltzeit | unverzögert |
| Bemessungsfrequenz | 50 |
| Bemessungsspannung | 400 |
| Bemessungsstrom | 25 |
| Betriebsspannung | 230 V AC / 400 V AC |
| EAN | 4015082367725 |
| EAN-13 | 4015082367725 |
| Einbautiefe | 70,5 |
| Einhaltung(en) | RoHS conform |
| Empfindlichkeitstyp | Pulsstromempfindlich |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Fehlerstromwert | 30 |
| Frequenz | 50 |
| Gerätebreite | 70 |
| Gerätehöhe | 80 |
| Gerätetiefe | 76 |
| Gewicht | 0,342 kg |
| LSA-Plus/Schraub | Nein |
| Modellcode | PXF-25 / 4 / 003- |
| Montageart | DIN-Schiene |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 76 |
| Produktbreite | 70 |
| Produktgewicht | 0,318 |
| Produkthöhe | 80 |
| Rahmen | 45 |
| RAL-Nummer | 7035 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0,25 |
| Strom | 25 |
| Stromstärkewert | 25 |
| TE | 4 |
| Verschmutzungsgrad | 2 |
| Zertifikat(e) | IEC / EN 61008 |
| WEEE-Nr. | 92318050 |
