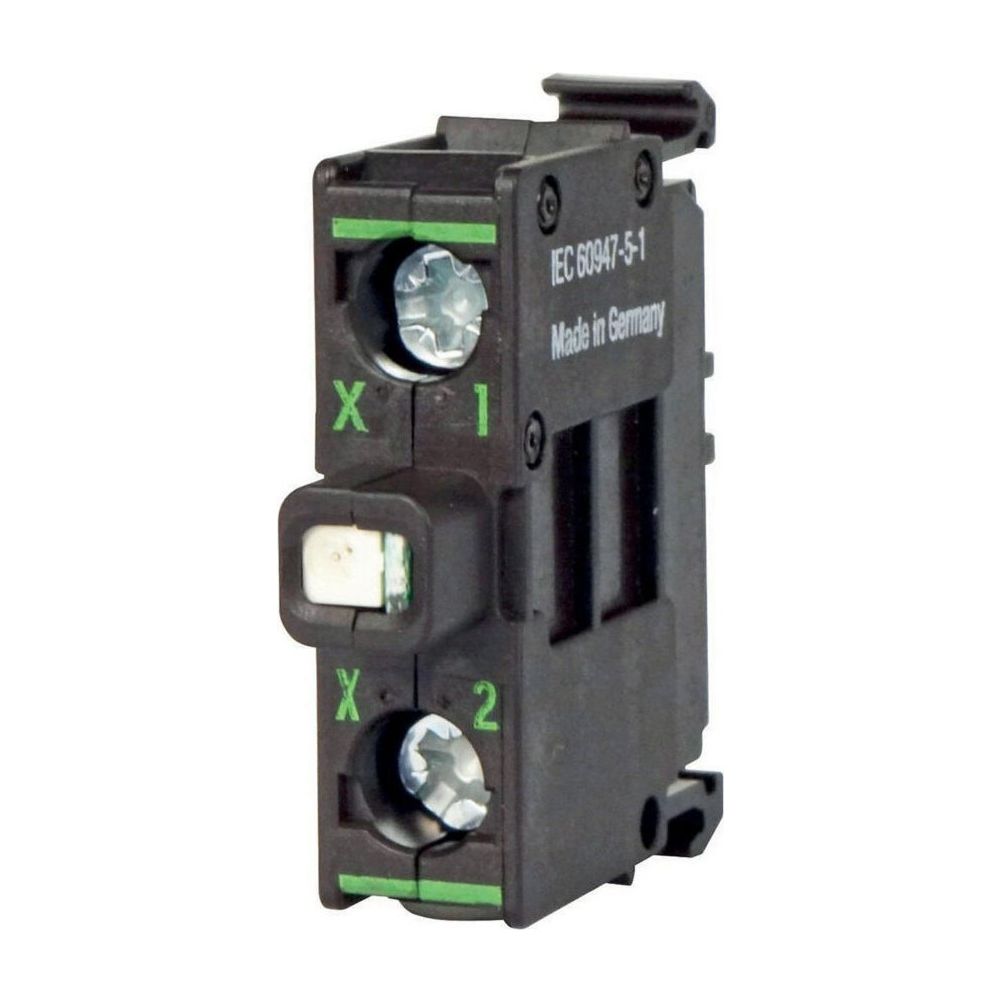

Eaton LED-Element M22 M22-LEDC-W, 12-30V AC/DC, Bodenbefestigung, Weiß
Das LED-Element der M22-Serie von Eaton Moeller dient als Signaleinheit für industrielle Anwendungen. Es ist für die Bodenbefestigung konzipiert und zeichnet sich durch eine flexible Spannungsversorgung im Bereich von 12 bis 30 V AC/DC aus. Dank der Schutzart IP20 eignet sich das Bauteil für diverse Schaltanlagenkonfigurationen.
Funktion und Montage
Das Leuchtelement ist mit einer weißen LED ausgestattet, die eine klare optische Rückmeldung ermöglicht. Die Anbindung erfolgt über Schraubklemmen, was eine sichere elektrische Verbindung ermöglicht. Die Einbaulage ist beliebig wählbar, wodurch sich das Element in Gehäusekonzepte wie M22-I oder FAK integrieren lässt. Die Komponente arbeitet ohne integrierten Trafo und entspricht der Norm IEC 60947-5-1.
Dieses LED-Element bietet eine effiziente Lösung zur Signalisierung mit einer maximalen Leistungsaufnahme von 0,26 W. Mit einer Bemessungsbetriebsspannung von 12 bis 30 V AC/DC und einem Bemessungsbetriebsstrom von 8 bis 15 mA ist es vielseitig einsetzbar. Die kompakte Bauform mit einer Höhe von 10 mm und einer Grundfläche von 37 mm x 38 mm ermöglicht eine platzsparende Montage in Schaltschränken und Bedienpanels.
Technische Daten
- Leuchtmittel: LED
- Lichtfarbe: Weiß
- Spannungsbereich: 12 - 30 V AC/DC
- Bemessungsbetriebsstrom: 8 - 15 mA
- Leistungsaufnahme: 0,26 W
- Anschlussart: Schraubklemmen
- Befestigungsart: Bodenbefestigung
- Schutzart: IP20
- Abmessungen (B x T x H): 37 mm x 38 mm x 10 mm
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Bodenbefestigung |
| Artikelnummer | EATON-216560 |
| Ausstattung | Diode Leuchtmittel |
| Befestigungsart | Bodenbefestigung |
| EAN | 4015082165604 |
| EAN-13 | 4015082165604 |
| Einbaulage | beliebig |
| Einhaltung(en) | CE-Kennzeichnung |
| Farbe | Weiß |
| Fassung | ohne |
| Gewicht | 0,012 kg |
| Leistungsaufnahme | Max. 0,26 |
| Leuchtmittel | LED |
| Lichtfarbe | weiß |
| Mit Leuchtmittel | Ja |
| Modellcode | M22-LEDC-W |
| Produkt Länge/Tiefe | 38 |
| Produktbreite | 37 |
| Produktgewicht | 0,011 |
| Produkthöhe | 10 |
| Schutzart | IP20 |
| Spannung AC 50Hz | 12 |
| Spannung AC 60Hz | 12 |
| Spannung DC | 12 |
| Spannungsart | AC / DC |
| Trafo integriert | Nein |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
