Eaton Hauptschalter P1 P1-32 / I2 / SVB Aufbau, 32 A, 3-polig, 15 kW, Grau

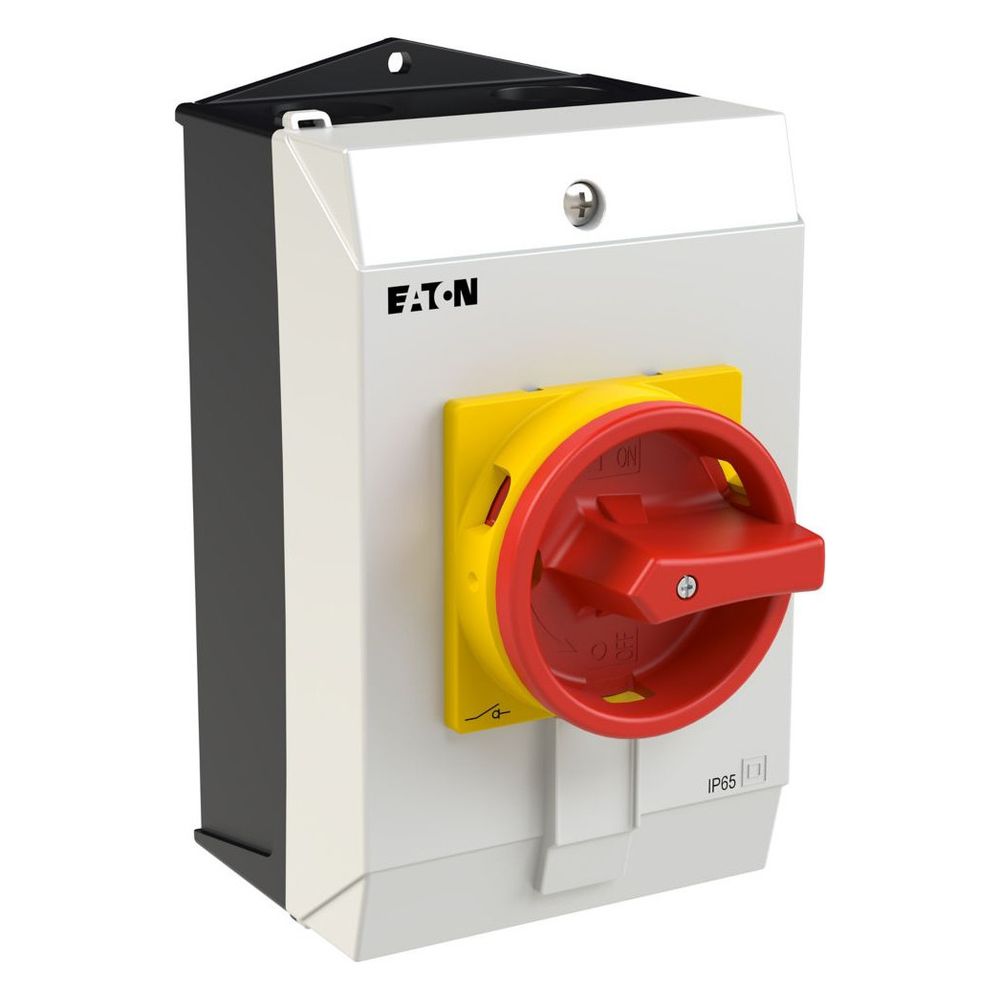

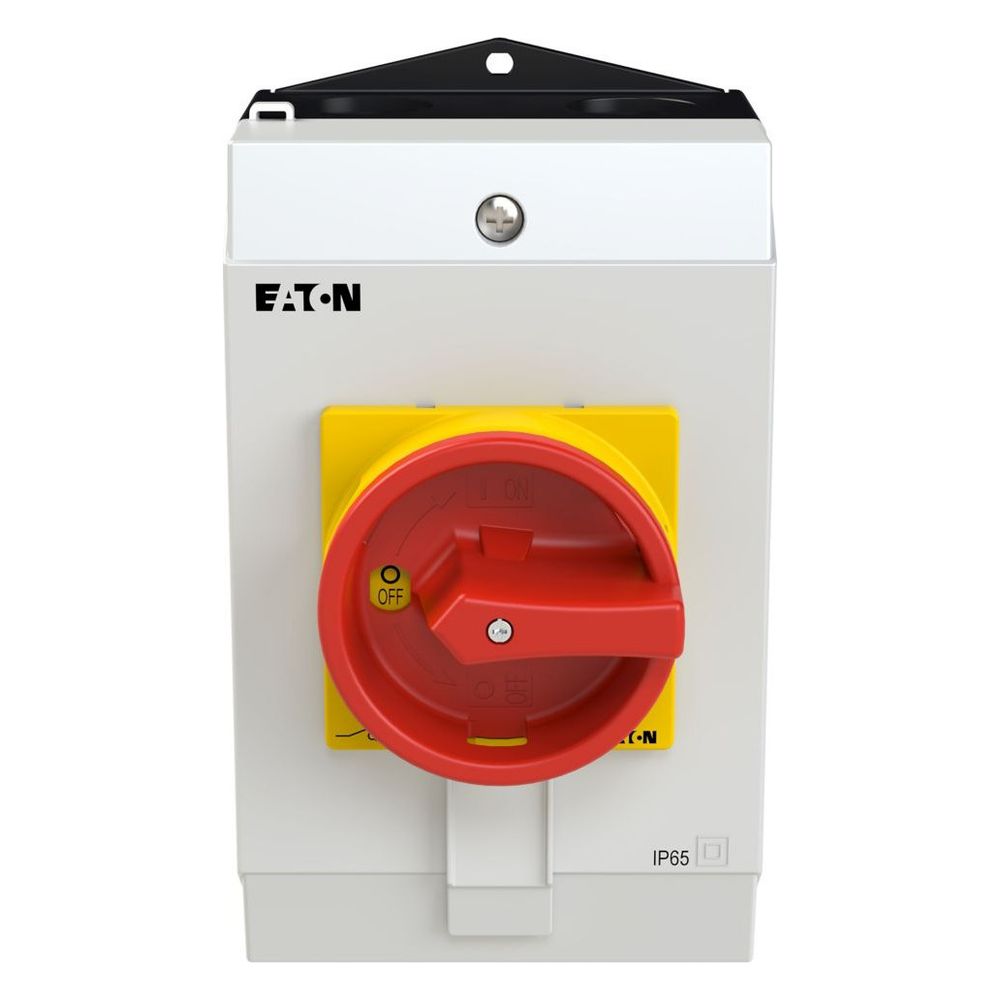

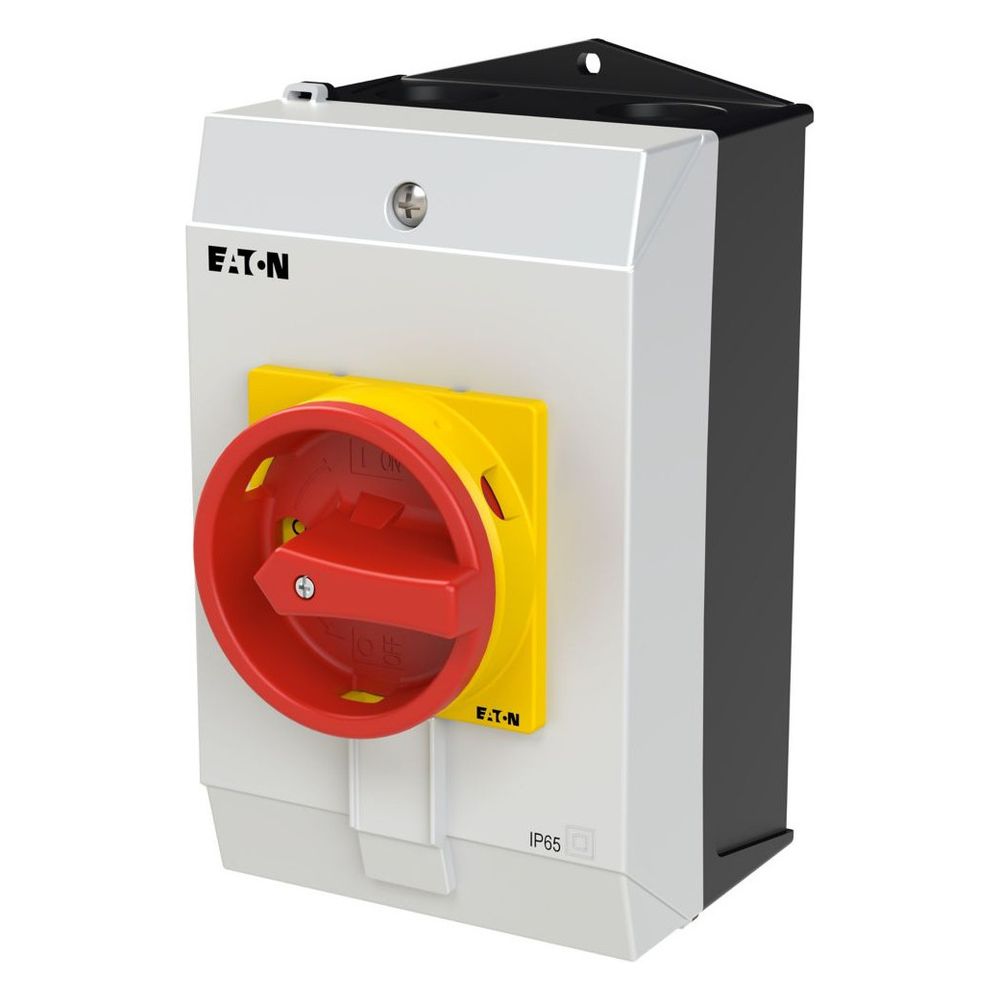

Der Eaton Moeller P1 Hauptschalter ist ein 3-poliges Komplettgerät im Gehäuse, das für die Aufputzmontage konzipiert ist. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V eignet sich das Gerät als Wartungs-, Reparatur- oder NOT-AUS-Schalter in industriellen Anwendungen. Die Bedienung erfolgt über einen roten Drehgriff mit gelbem Sperrkranz, der eine klare Kennzeichnung der NOT-AUS-Funktion ermöglicht.

Sicherheit und Verriegelung

Zur Erhöhung der Arbeitssicherheit lässt sich das Betätigungselement in der 0-Stellung verriegeln, um ein unbeabsichtigtes Wiedereinschalten während Wartungsarbeiten zu verhindern. Die Konstruktion erfüllt die Anforderungen für den Einsatz als NOT-AUS-Einrichtung nach VDE 0113. Die Schutzart NEMA 12 unterstreicht die Eignung für anspruchsvolle Umgebungen.

Montage und Anschluss

Das Gerät ist für eine Bemessungsbetriebsspannung von 690 V ausgelegt. Die Montage erfolgt als Aufputzvariante, wobei die Einbaulage beliebig gewählt werden kann. Der Anschluss der Leiter erfolgt über Schraubklemmen, die eine sichere Kontaktierung gewährleisten. Die kompakte Bauweise ermöglicht eine effiziente Integration in bestehende Schaltanlagen.

Technische Daten

• Bemessungsdauerstrom: 32 A
• Bemessungsbetriebsleistung (400 V): 15 kW
• Polzahl: 3
• Montageart: Aufputzmontage
• Schutzart: NEMA 12
• Schaltwinkel: 90 °
• Bemessungsbetriebsspannung: 690 V
• Anschlussart: Schraubanschluss
• Verriegelbar: Ja
• Mechanische Lebensdauer: 300.000 Schaltvorgänge

Der Hauptschalter kombiniert eine hohe Schaltleistung mit einer robusten Bauweise für den professionellen Einsatz. Durch die integrierte Verriegelungsmöglichkeit in der 0-Stellung und die NOT-AUS-Funktion erfüllt das Gerät wichtige Sicherheitsanforderungen. Mit einem Bemessungsdauerstrom von 32 A und der Schutzart NEMA 12 bietet er eine langlebige Lösung für Wartungs- und Reparaturaufgaben.
