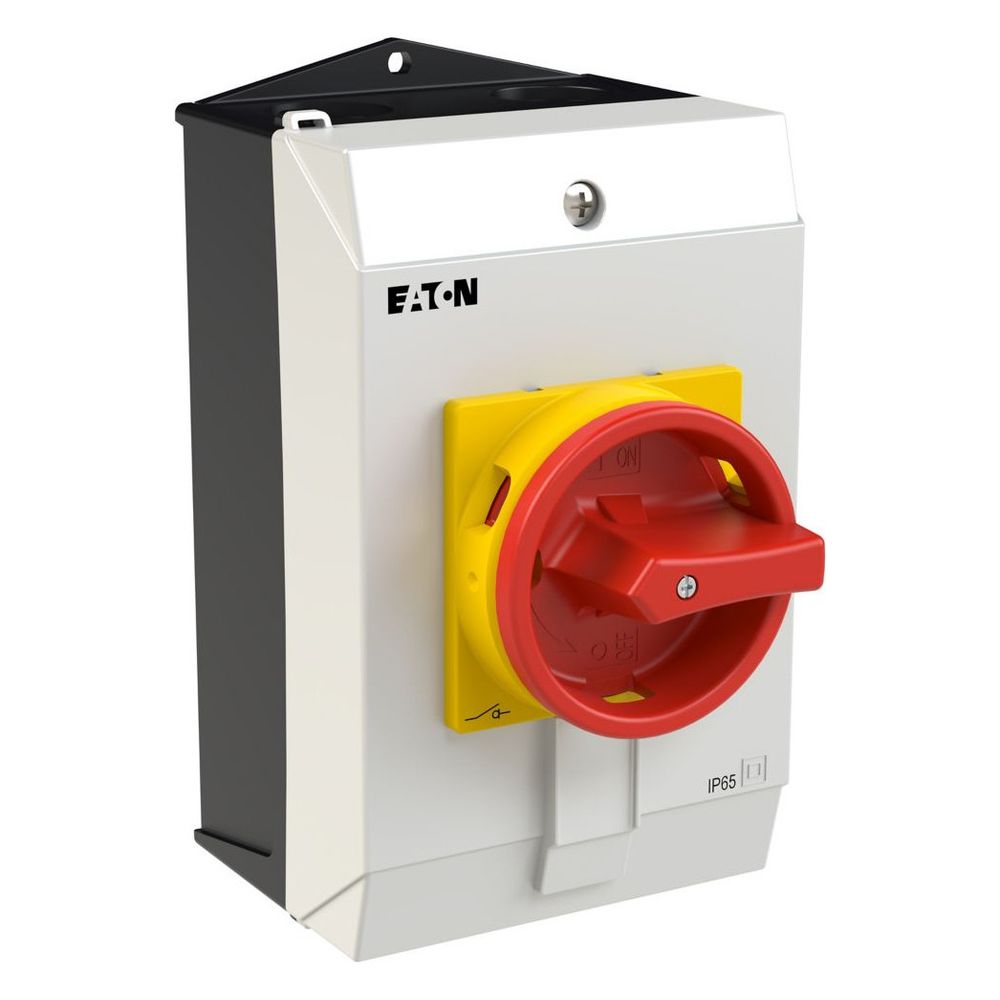

Eaton Hauptschalter P1 P1-25/I2/SVB/N, 25 A, 4-polig, Aufputzmontage, Grau/Rot

Dieser 4-polige Hauptschalter der Eaton Moeller P1-Serie ist für die Aufputzmontage konzipiert und bietet eine zuverlässige NOT-AUS-Funktion. Mit einem Bemessungsdauerstrom von 25 A eignet sich das Gerät als Lasttrennschalter in industriellen Anwendungen. Das robuste Komplettgerät im Gehäuse zeichnet sich durch eine mechanische Lebensdauer von 300.000 Schaltvorgängen aus.

Sicherheit und Bedienung

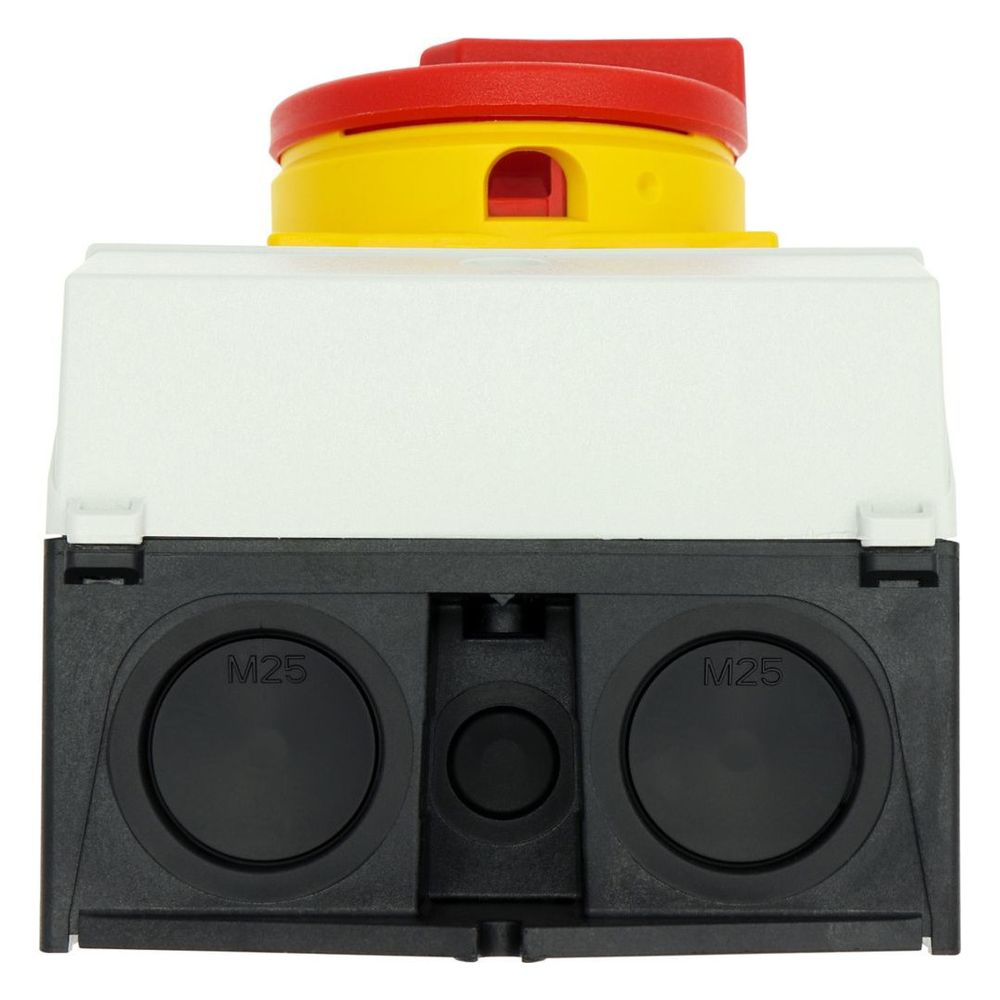

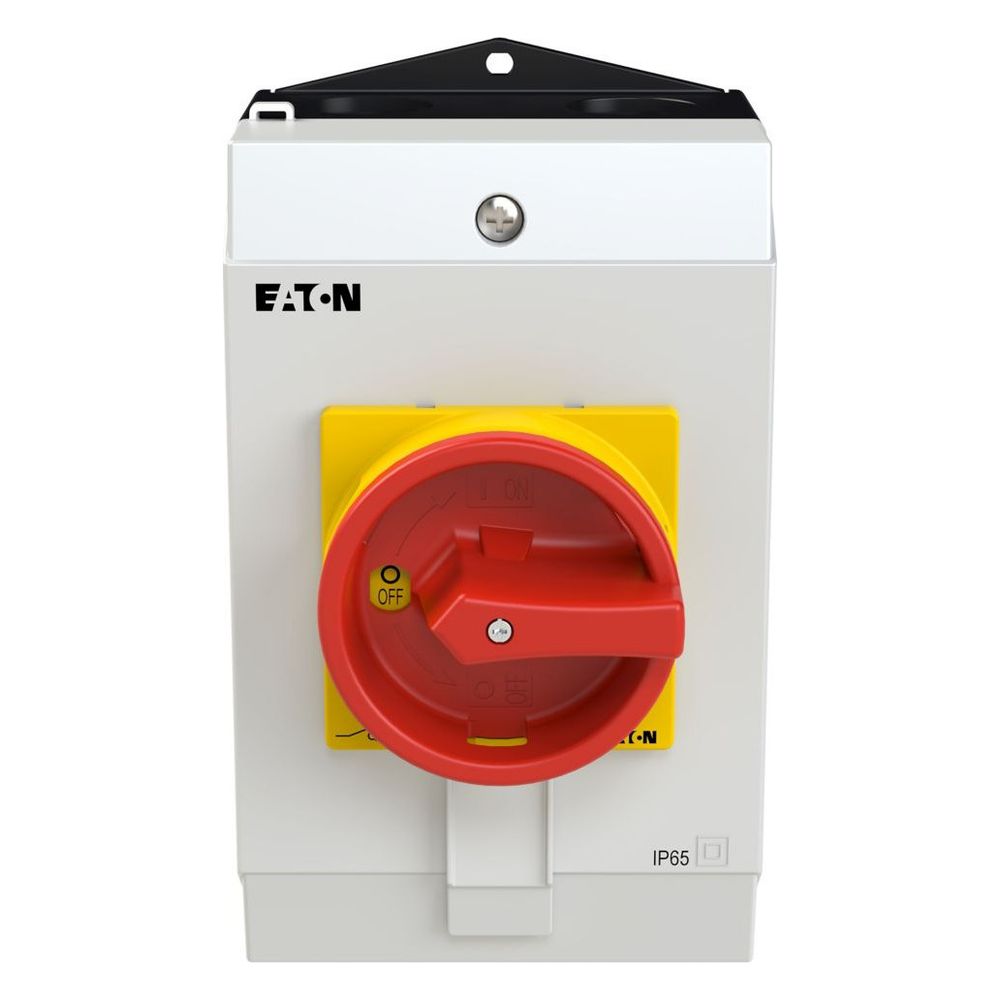

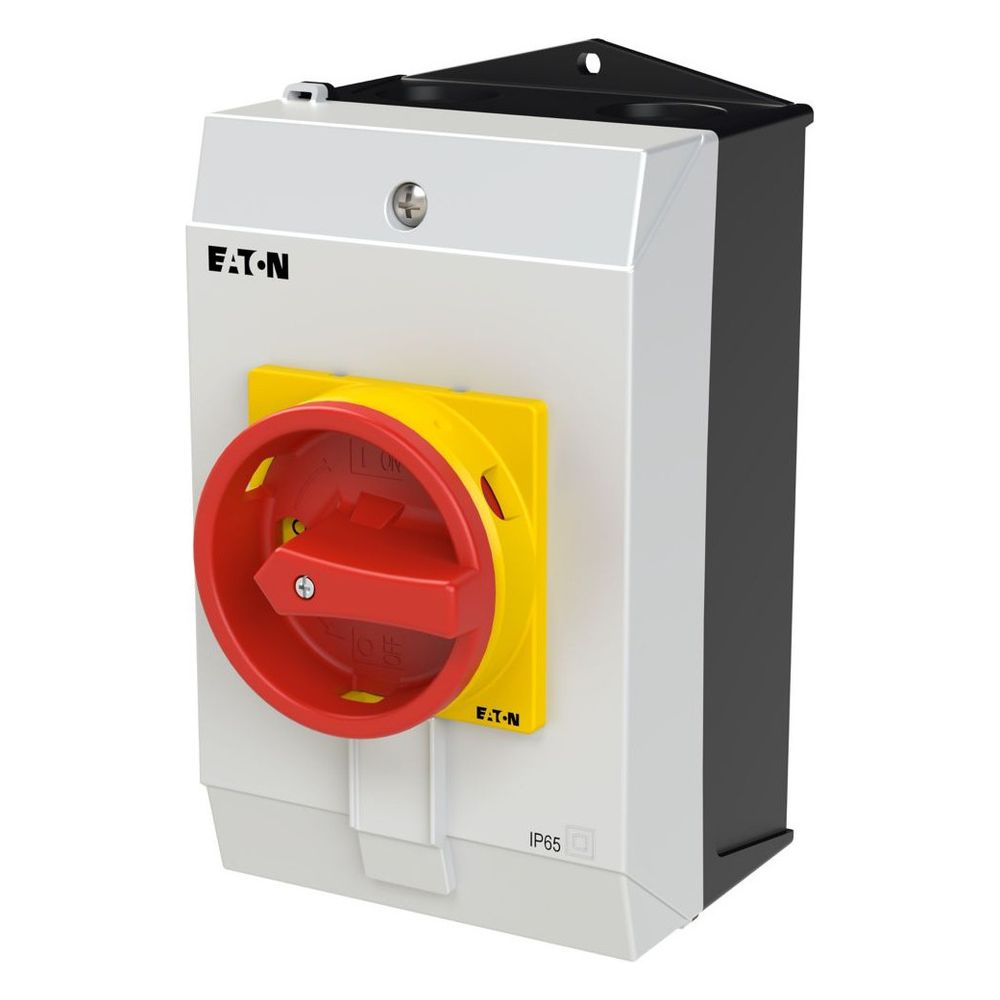

Der Schalter verfügt über einen roten Drehgriff mit gelbem Sperrkranz, der eine klare optische Kennzeichnung ermöglicht. Zur Erhöhung der Arbeitssicherheit ist das Betätigungselement in der 0-Stellung verriegelbar, wodurch ein unbefugtes Einschalten während Wartungsarbeiten verhindert wird. Die Schutzart NEMA 12 unterstreicht die Eignung für anspruchsvolle Umgebungen.

Technische Ausführung

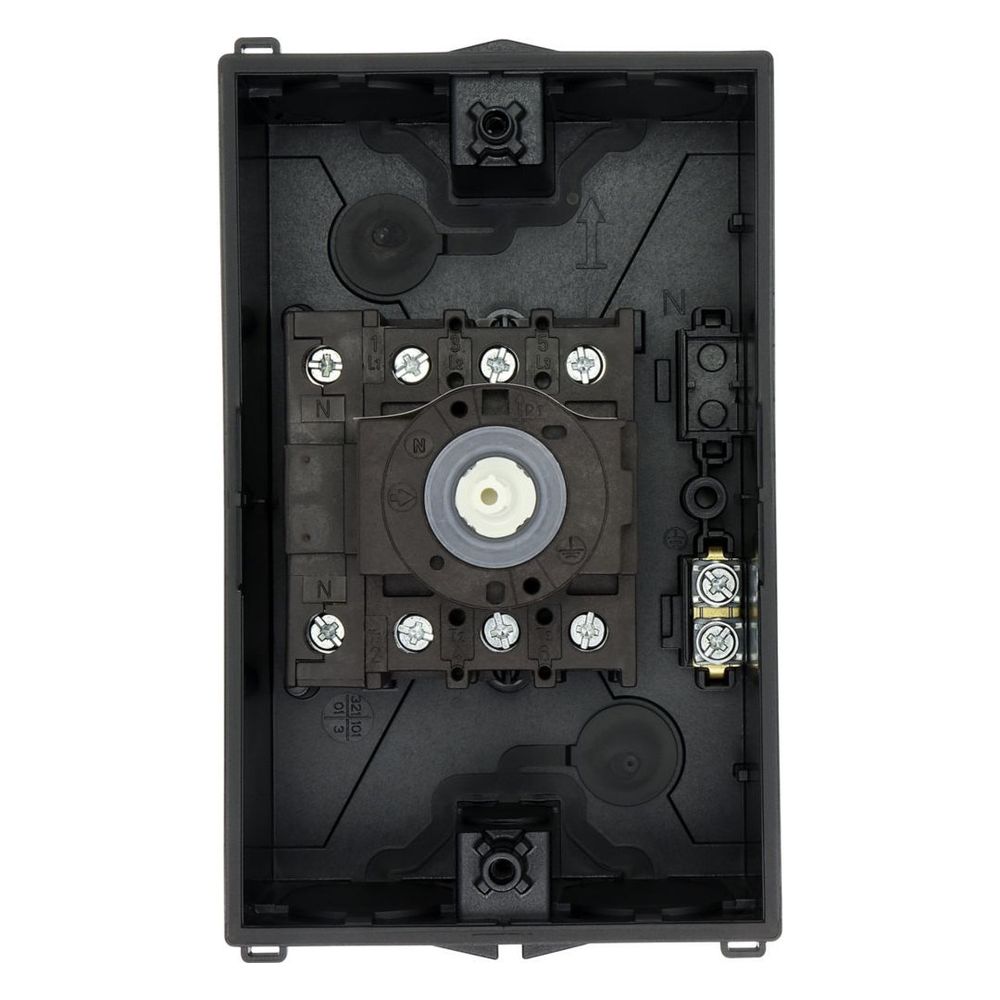

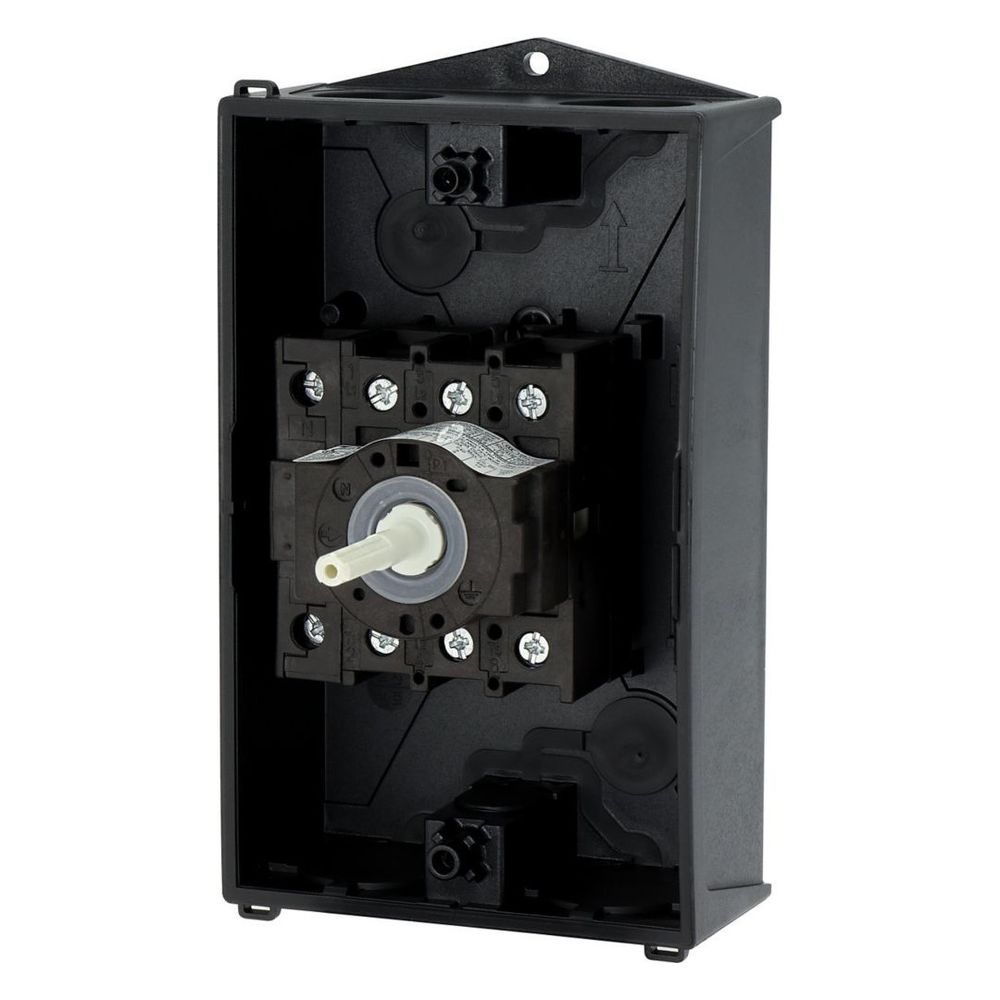

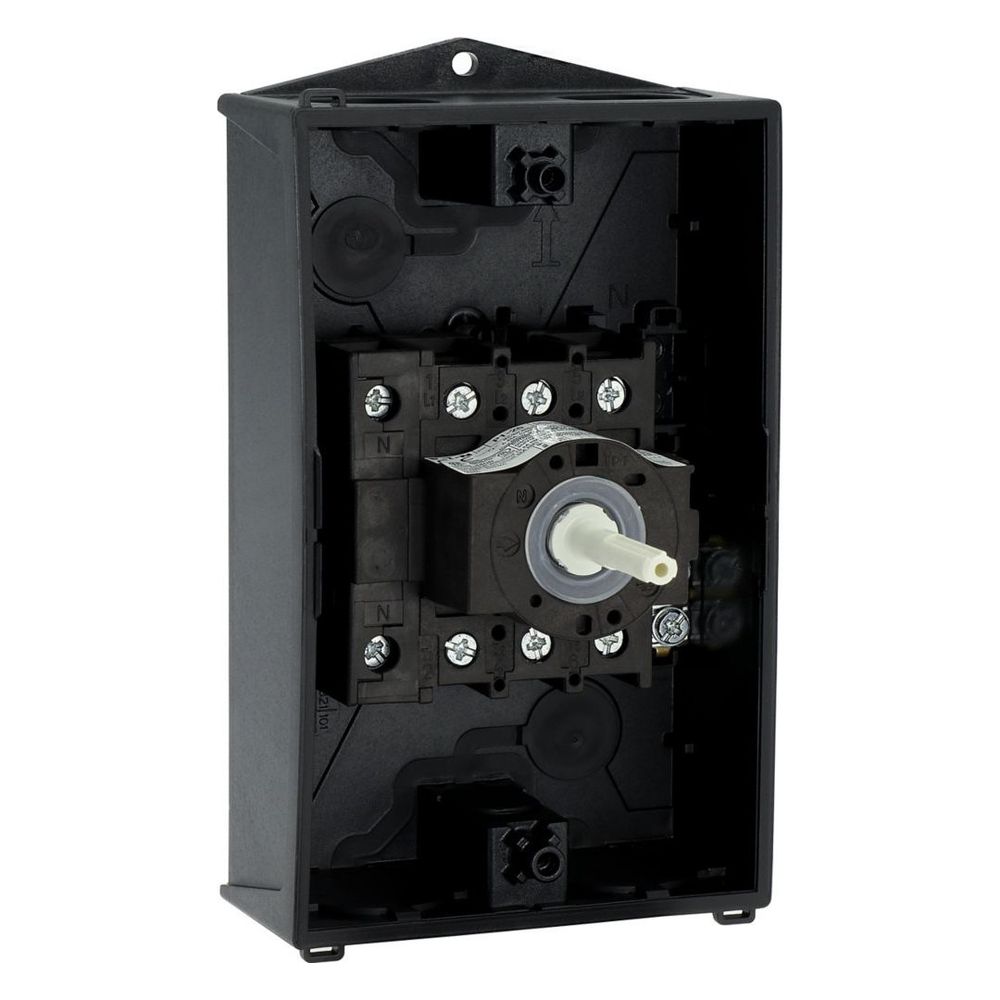

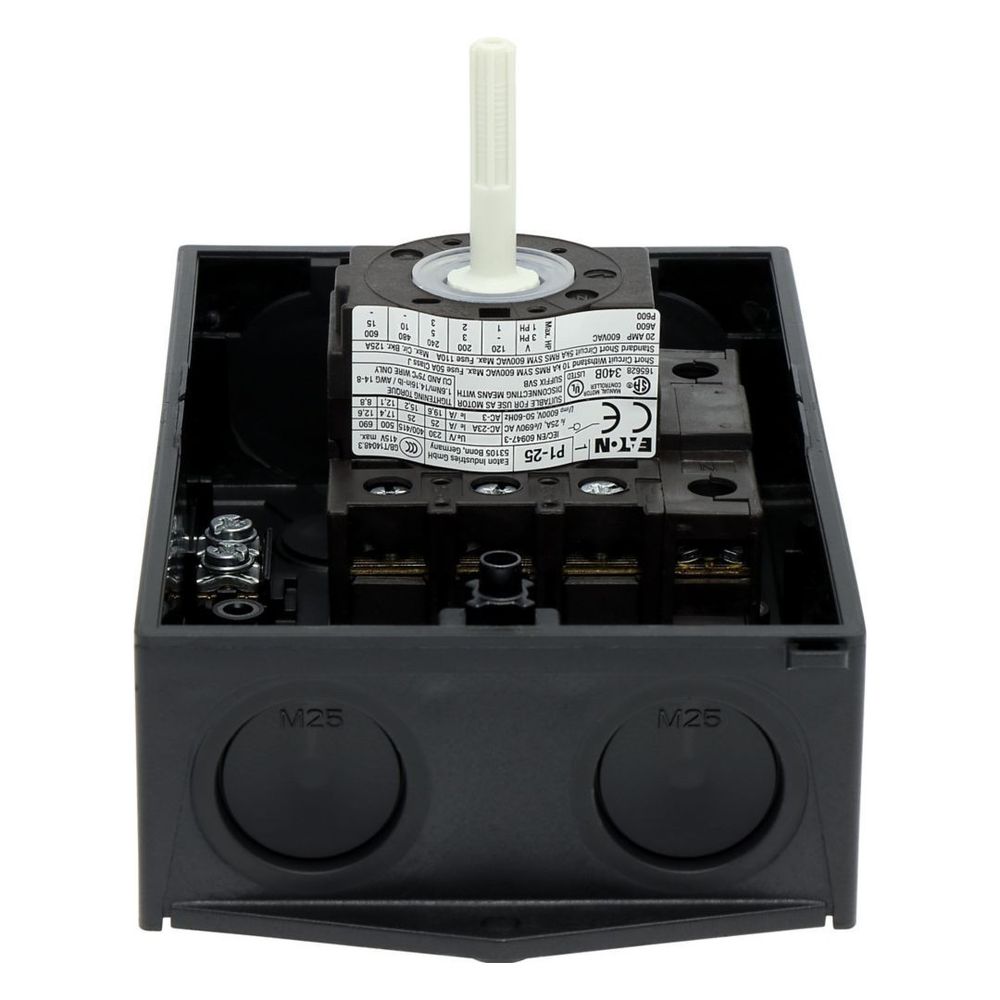

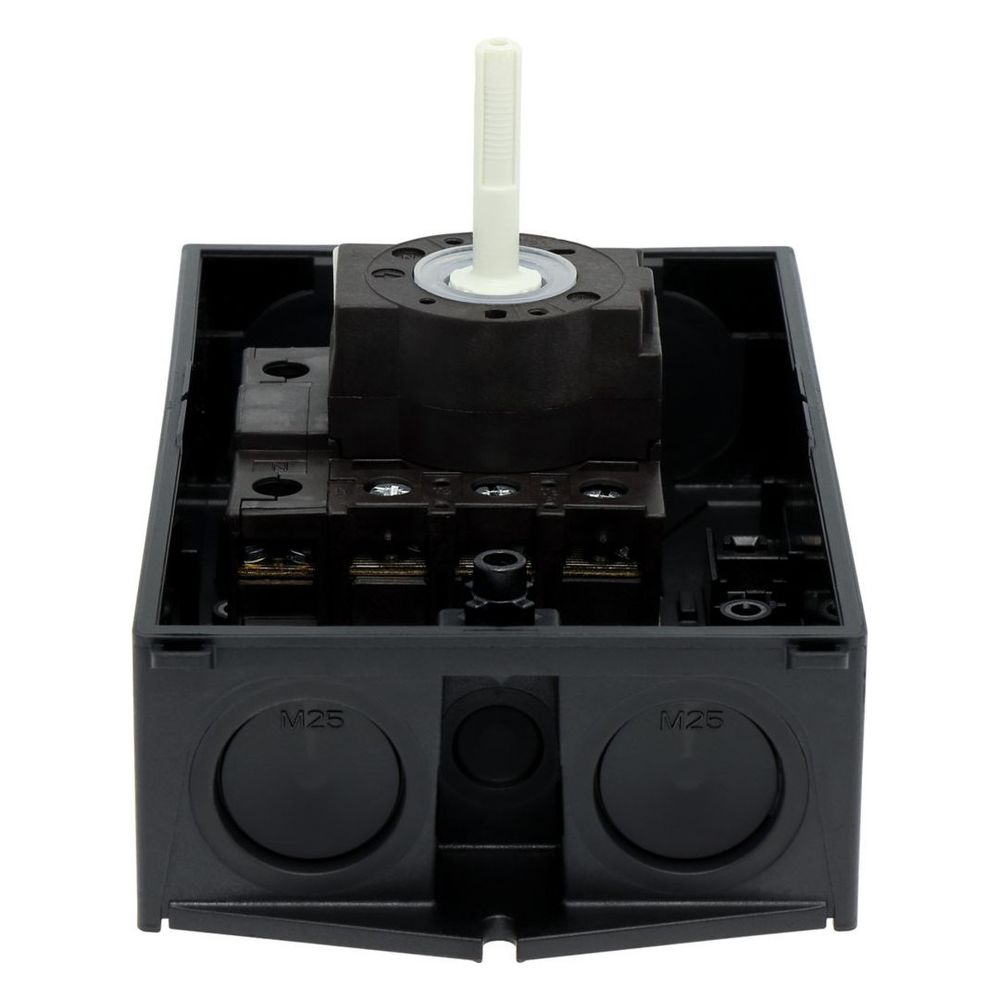

Das Gerät ist für eine Bemessungsbetriebsspannung von 690 V ausgelegt und erreicht eine Schaltleistung von 13 kW bei 400 V. Der Anschluss erfolgt über Schraubklemmen. Dank der flexiblen Einbaulage lässt sich der Schalter optimal in bestehende Anlagen integrieren.

Technische Daten

• Bemessungsdauerstrom: 25 A
• Bemessungsbetriebsleistung (400 V): 13 kW
• Polzahl: 4
• Montageart: Aufputzmontage
• Schutzart: NEMA 12
• Schaltwinkel: 90 °
• Mechanische Lebensdauer: 300.000 Schaltvorgänge
• Abmessungen (H x B x T): 180 mm x 100 mm x 115 mm
• Gewicht: 0,485 kg

Der Eaton P1 Hauptschalter überzeugt durch seine kompakte Bauweise und die integrierte NOT-AUS-Funktion, die eine sichere Trennung der Stromkreise ermöglicht. Mit einer Bemessungsbetriebsleistung von 13 kW und der verriegelbaren 0-Stellung bietet das Gerät eine langlebige Lösung für Wartungs- und Reparaturschalteranwendungen. Die robuste Konstruktion und die einfache Montage machen diesen Lasttrennschalter zu einer verlässlichen Komponente für professionelle Elektroinstallationen.
