Beschreibung

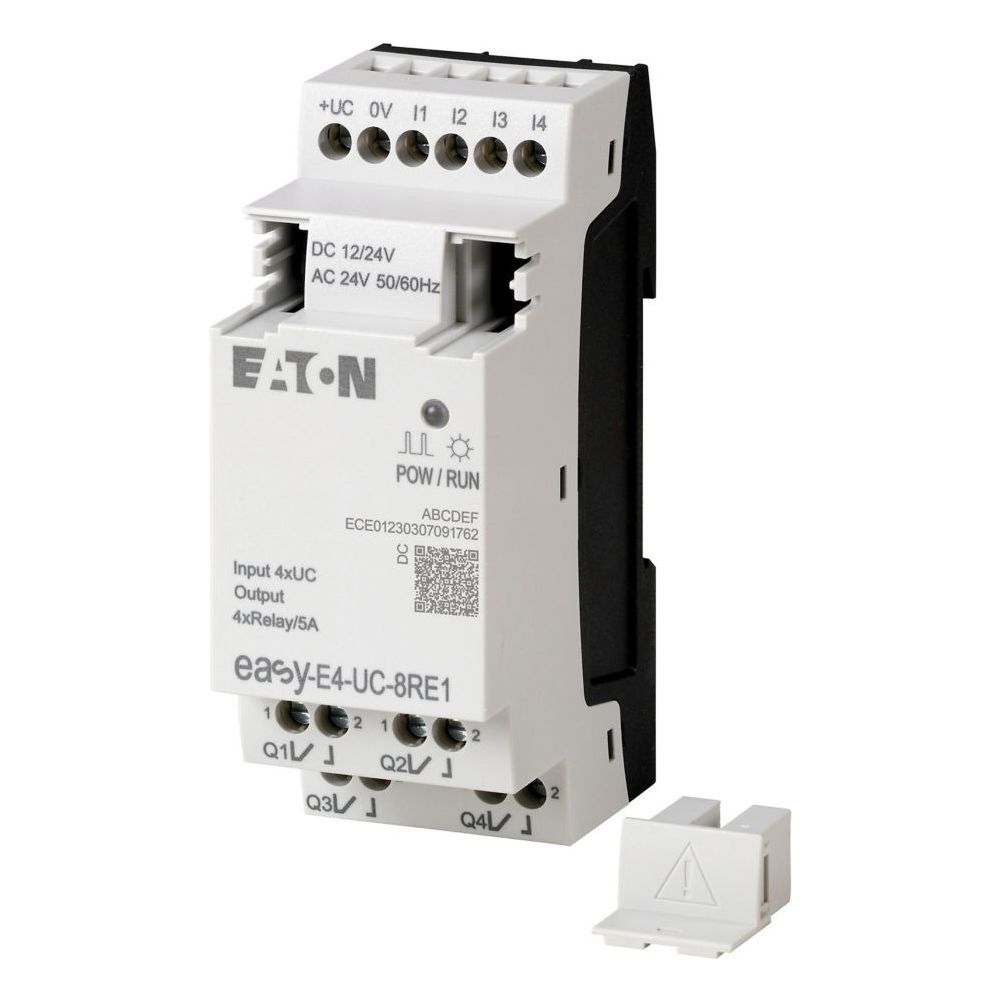

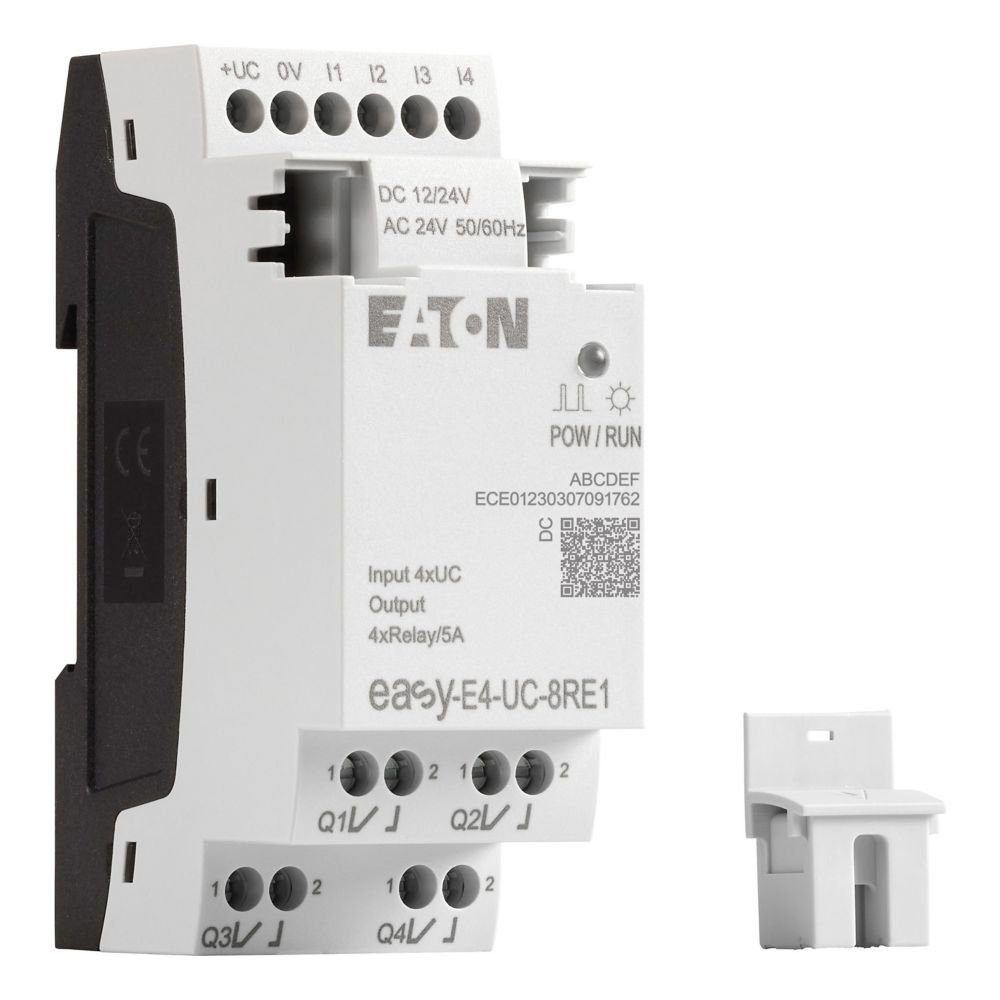

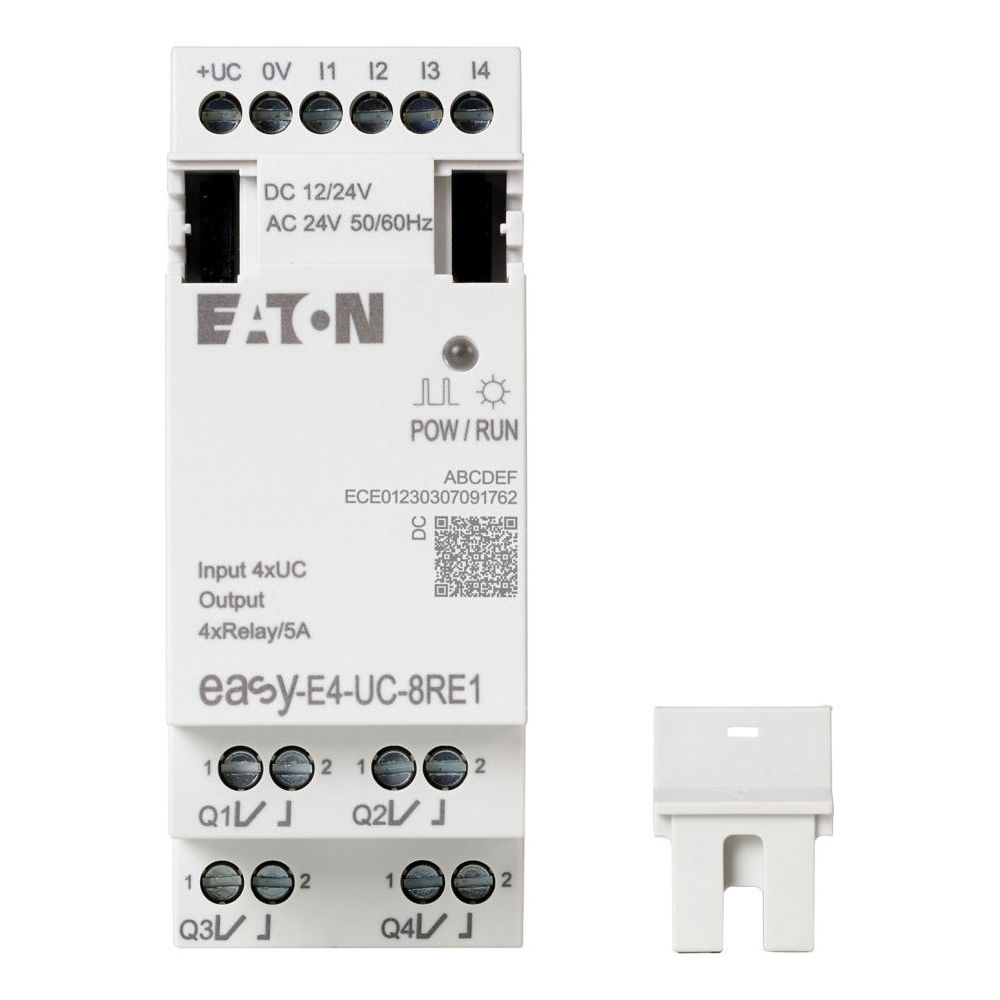

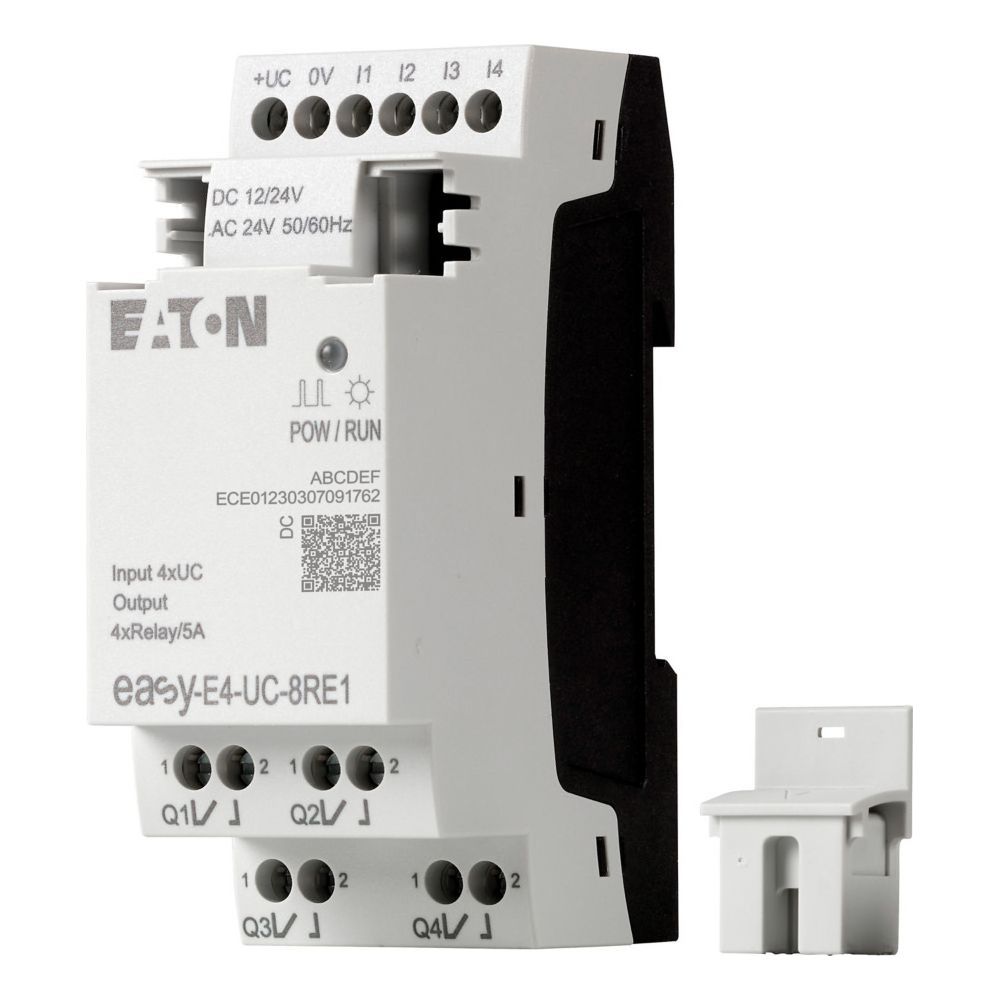

Eaton Ein-/Ausgangserweiterung easyE4 EASY-E4-UC-8RE1, 4 digitale Eingänge, 4 Relaisausgänge, Schraubklemme
Die Ein-/Ausgangserweiterung aus der Eaton Moeller series ist für den Einsatz mit dem Steuerrelais easyE4 konzipiert. Das Modul stellt vier digitale Eingänge sowie vier Relaisausgänge zur Verfügung und ermöglicht eine flexible Systemerweiterung in industriellen Automatisierungsumgebungen. Die Montage erfolgt einfach über die easyConnect-Schnittstelle auf einer Tragschiene oder direkt per Wandmontage.
Vielseitige Anbindung und Montage
Das Erweiterungsgerät unterstützt eine Versorgungsspannung von 12/24 V DC sowie 24 V AC und zeichnet sich durch eine kompakte Bauweise mit einer Breite von 36 mm aus. Die Installation ist sowohl in vertikaler als auch in horizontaler Einbaulage möglich, was eine hohe Flexibilität bei der Schaltschrankplanung bietet. Der Anschluss der Leiter erfolgt sicher über Schraubklemmen, wobei das Modul für den Fronteinbau geeignet ist.
Robuste Ausführung für den Betrieb
Mit der Schutzart IP20 ist das Modul für den geschützten Innenbereich ausgelegt. Die Einhaltung zahlreicher internationaler Normen gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Anwendungen. Das Gerät arbeitet mit einer geringen Leistungsaufnahme von 2 W und bietet eine hohe mechanische Lebensdauer von bis zu 10 Millionen Schaltvorgängen, was die Langlebigkeit des Gesamtsystems unterstützt.
Die Erweiterungseinheit ergänzt das easyE4-Steuerrelais effizient um zusätzliche digitale Schnittstellen. Durch die Kombination aus vier digitalen Eingängen und vier robusten Relaisausgängen mit einem Schaltstrom von 5 A eignet sich das Modul ideal für die Steuerung von Lasten in verschiedenen Automatisierungsprojekten. Die einfache Integration über easyConnect und die Unterstützung gängiger Spannungsbereiche machen es zu einer zuverlässigen Komponente für den professionellen Schaltanlagenbau.
Technische Daten
- Anzahl digitale Eingänge: 4
- Anzahl digitale Ausgänge: 4
- Ausgangstyp: Relais
- Versorgungsspannung: 12/24 V DC, 24 V AC
- Schaltstrom: 5 A
- Leistungsaufnahme: 2 W
- Schutzart: IP20
- Breite: 36 mm
- Höhe: 90 mm
- Tiefe: 58 mm
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Schraubklemme |
| Artikelnummer | EATON-197217 |
| Ausg analog | 0 |
| Ausg digital | 4 |
| Ausstattung | Relaisausgang |
| Breite | 36 |
| EAN | 4015080892786 |
| EAN-13 | 4015080892786 |
| Einbaulage | Vertikal Horizontal |
| Eing analog | 0 |
| Eing digital | 4 |
| Erweiterbar | Ja |
| Erweiterungsgerät | Ja |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard UMTS | Nein |
| Gewicht | 0,14 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 2 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Ja |
| Mit Zeitschaltuhr | Nein |
| Modellcode | EASY-E4-UC-8RE1 |
| Netzfrequenz | 50 / 60 Hz (± 5%) |
| Paralleles Schalten | Nicht gestattet |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 36 |
| Produktgewicht | 0,125 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | TCP / IP MODBUS |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Restwelligkeit | ≤5 |
| Schaltstrom | 5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannung AC 50Hz | 85 |
| Spannung AC 60Hz | 85 |
| Spannung DC | 10,2 |
| Spannungsart | AC / DC |
| Tiefe | 58 |
| Typ | easyE4 Erweiterung |
| Verlustleistung | 2 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
