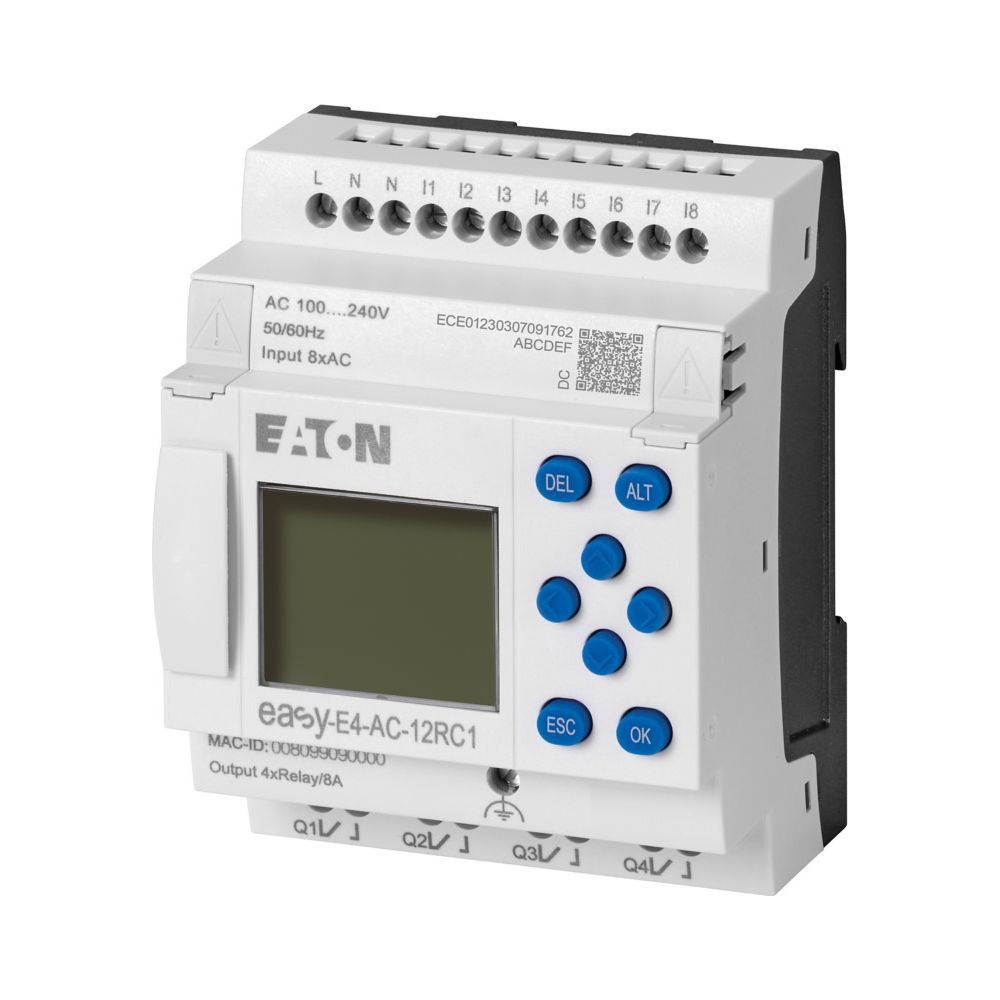

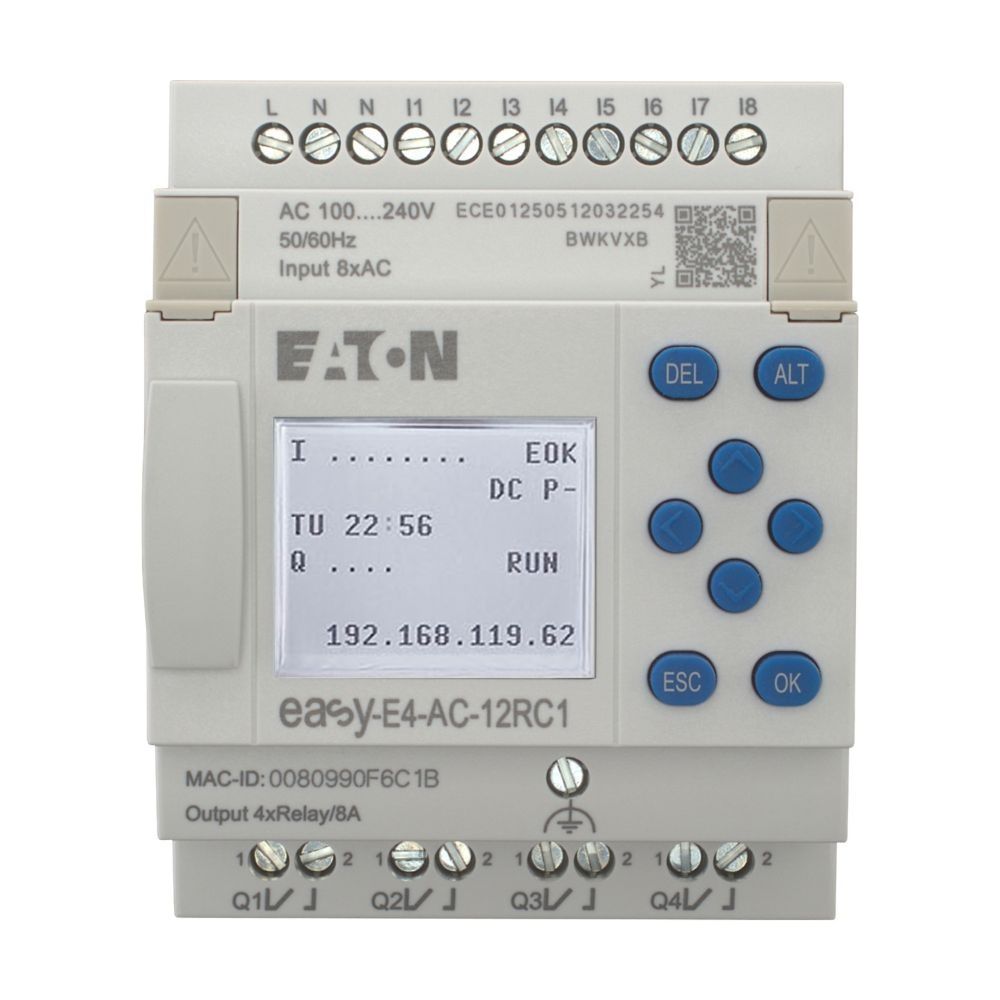

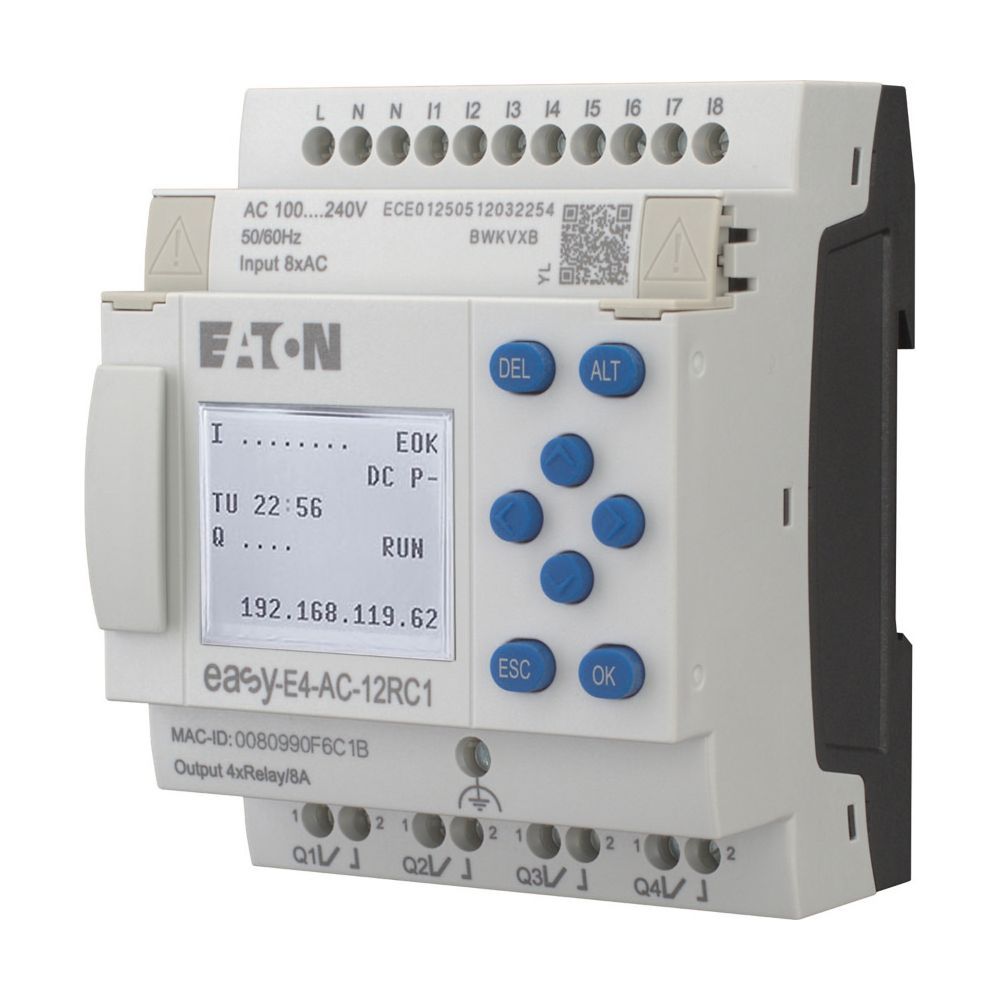

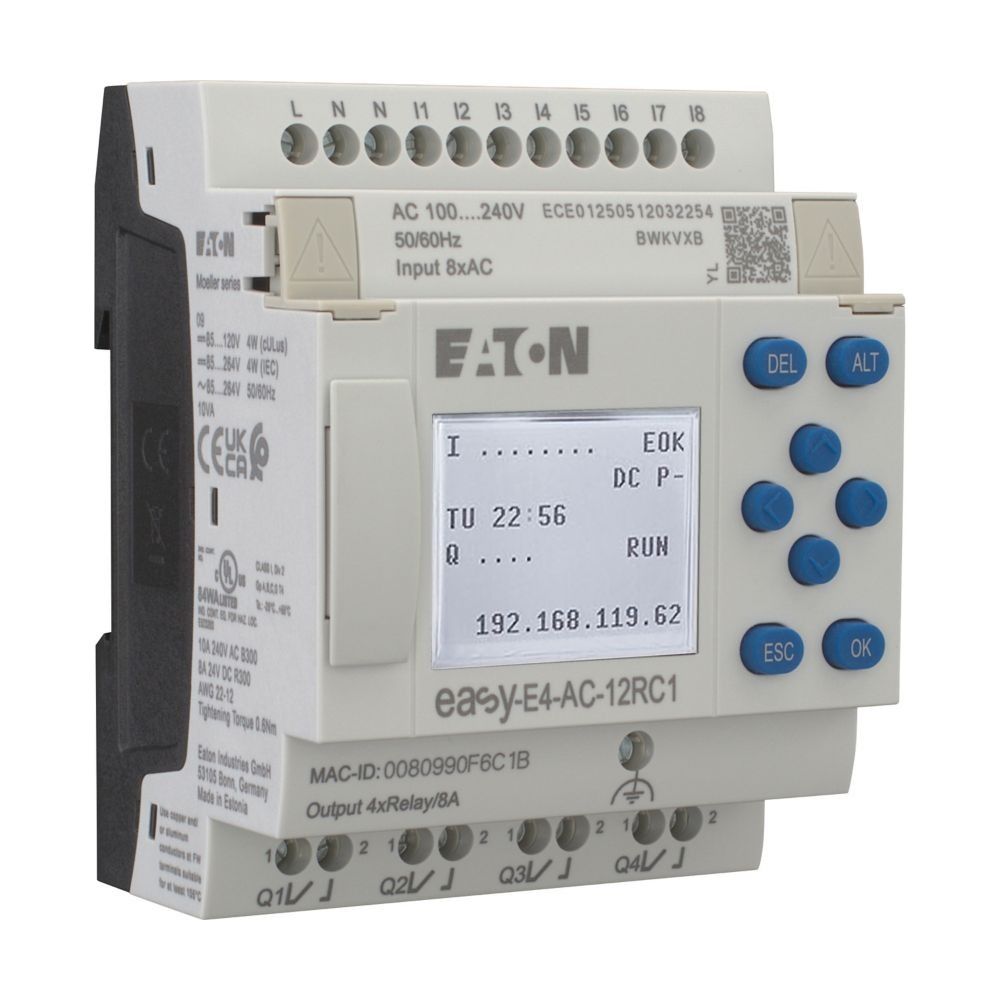

Eaton Steuerrelais easyE4 EASY-E4-AC-12RC1, 8 Digitaleingänge, 4 Relaisausgänge, 100-240V AC, 110-220V DC
Das Steuerrelais easyE4 von Eaton aus der Moeller series ist ein leistungsfähiges Basisgerät für Automatisierungsaufgaben. Es verfügt über ein integriertes Monochrom-Display, eine Ethernet-Schnittstelle sowie acht Digitaleingänge und vier Relaisausgänge. Das System ist erweiterbar und lässt sich flexibel an spezifische Anforderungen anpassen.
Steuerung und Kommunikation
Das Logikmodul unterstützt eine Versorgungsspannung von 100 bis 240 V AC oder 100 bis 240 V DC. Die integrierte Ethernet-Schnittstelle ermöglicht eine Einbindung in Netzwerke unter Verwendung der Protokolle TCP/IP und Modbus. Mit der integrierten Zeitschaltuhr und der Displayanzeige behalten Anwender den Status der Digitaleingänge im Blick. Die Montage erfolgt wahlweise auf einer Tragschiene, per Wandmontage oder durch Fronteinbau.
Robuste Technik
Das Gerät ist für den industriellen Einsatz konzipiert und bietet eine hohe Zuverlässigkeit bei einer Leistungsaufnahme von 4 W. Die Schraubklemmen ermöglichen einen sicheren Anschluss von Leitern. Mit der Schutzart IP20 und einer mechanischen Lebensdauer von einer Million Schaltspielen ist das Steuerrelais für eine dauerhafte Anwendung ausgelegt.
Das Steuerrelais easyE4 bietet eine effiziente Lösung für Steuerungsaufgaben, bei denen Flexibilität und Vernetzung im Vordergrund stehen. Mit acht Digitaleingängen, vier Relaisausgängen für bis zu 8 A Schaltstrom und der integrierten Ethernet-Schnittstelle deckt das Basisgerät ein breites Spektrum an Anwendungen ab. Die einfache Erweiterbarkeit und die robuste Bauweise machen es zu einer verlässlichen Komponente für moderne Schaltanlagen.
Technische Daten
- Versorgungsspannung: 100 - 240 V AC / 100 - 240 V DC
- Digitaleingänge: 8
- Relaisausgänge: 4
- Schaltstrom: 8 A
- Leistungsaufnahme: 4 W
- Schnittstellen: Ethernet (RJ45)
- Schutzart: IP20
- Abmessungen (BxHxT): 72 x 90 x 58 mm
- Gewicht: 0,25 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-197215 |
| Ausg analog | 0 |
| Ausg digital | 4 |
| Benutzt mit | easyE4 |
| Breite | 72 |
| Datenübtragrate | 10 / 100 Mbit / s |
| Displayart | Monochrom |
| EAN | 4015081939442 |
| EAN-13 | 4015081939442 |
| Einbaulage | Horizontal Vertikal |
| Eing analog | 0 |
| Eing digital | 8 |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Nein |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard UMTS | Nein |
| Gewicht | 0,268 kg |
| Grundgerät | Ja |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kabeltyp | CAT5 |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 4 |
| Luftentladung | 8 |
| Mit Display | Ja |
| Mit Relaisausgang | Ja |
| Mit Zeitschaltuhr | Ja |
| Modellcode | EASY-E4-AC-12RC1 |
| Netzfrequenz | 50 / 60 Hz (± 5%) |
| Paralleles Schalten | Nicht gestattet |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 72 |
| Produktgewicht | 0,25 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | TCP / IP MODBUS |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Restwelligkeit | ≤5 |
| Schaltstrom | 8 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannung AC 50Hz | 85 |
| Spannung AC 60Hz | 85 |
| Spannung DC | 85 |
| Spannungsart | Wechselstrom |
| Spannungseinbrüche | 10 |
| Tiefe | 58 |
| Typ | easyE4 Grundgerät |
| Verlustleistung | 10 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
