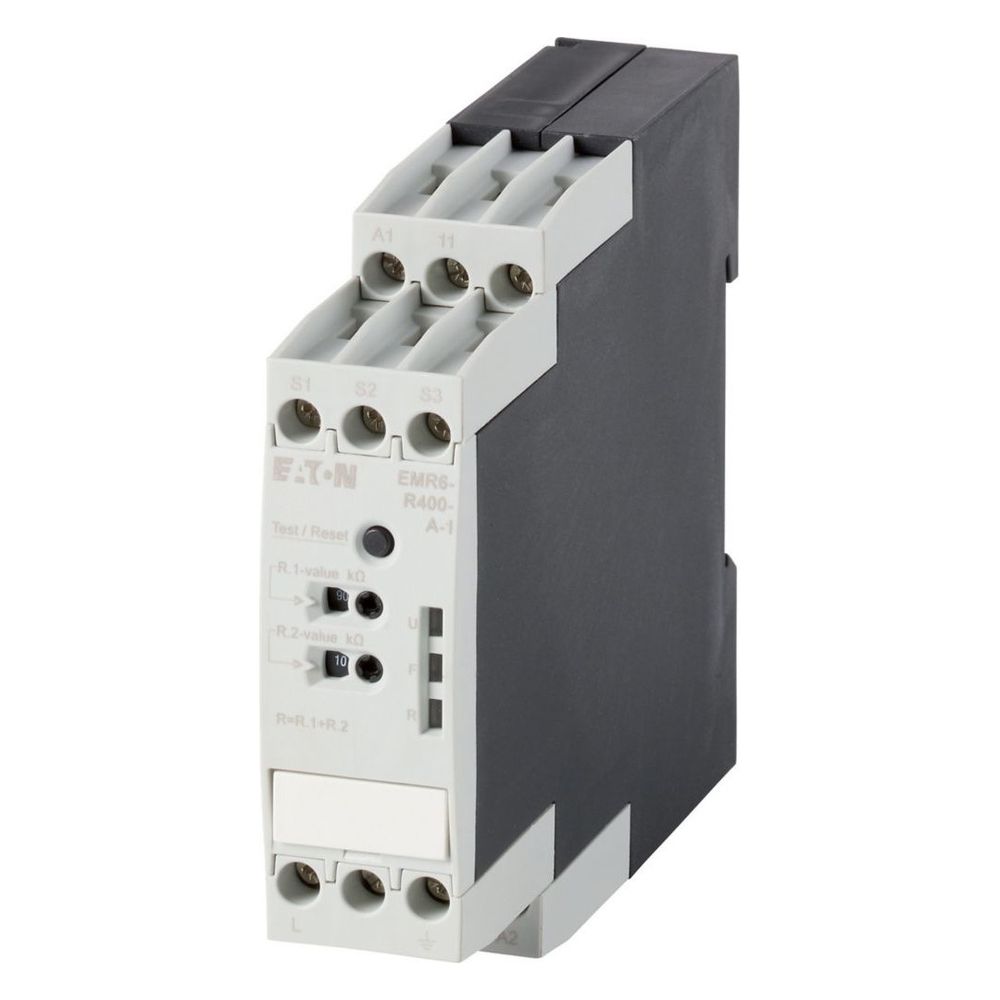

Eaton Isolationswächter EMR6 EMR6-R400-A-1, 0-400V AC, 1-100kΩ
Der Isolationswächter aus der EMR6-Serie von Eaton Moeller dient der Überwachung des Isolationswiderstands in ungeerdeten Wechselspannungsnetzen. Das Gerät deckt einen Spannungsmessbereich von 0 bis 400 V AC ab und ermöglicht einen einstellbaren Empfindlichkeitsbereich von 1 bis 100 kΩ. Dank der kompakten Bauweise und der flexiblen Montage auf Hutschienen eignet sich das Messrelais für vielfältige industrielle Anwendungen.
Funktionsweise und Überwachung
Das Überwachungsrelais ist für den Einsatz in zwei-, drei- und vierphasigen Systemen konzipiert. Es arbeitet nach dem Arbeitsstromprinzip und bietet eine konfigurierbare Fehlerspeicherfunktion, wahlweise als nichtflüchtiger Speicher. Die Bedienung erfolgt über einen Taster am Gerät oder einen externen Steuereingang, wobei der aktuelle Status sowie Fehlerzustände direkt über integrierte LEDs signalisiert werden. Die elektrische Lebensdauer beträgt 100.000 Schaltvorgänge bei einer Last von 230 V und 4 A.
Montage und Anschluss
Die Installation erfolgt durch eine Schnappbefestigung auf einer Hutschiene gemäß IEC/EN 60715. Der elektrische Anschluss wird über Schraubklemmen realisiert, die für eindrähtige Leiter sowie feindrähtige Leiter mit Aderendhülsen ausgelegt sind. Das Gehäuse ist in der Schutzart IP50 ausgeführt, während die Anschlussklemmen der Schutzart IP20 entsprechen. Die Einbaulage ist beliebig wählbar, was eine hohe Flexibilität bei der Schaltschrankkonfiguration ermöglicht.
Technische Daten
- Spannungsmessbereich: 0 - 400 V AC
- Empfindlichkeitsbereich: 1 - 100 kΩ
- Versorgungsspannung: 24 - 240 V AC/DC
- Breite: 22,5 mm
- Höhe: 85,6 mm
- Tiefe: 103,7 mm
- Hysterese: 25 %
- Leistungsaufnahme: 3,5 VA
- Mechanische Lebensdauer: 30.000.000 Schaltvorgänge
- Gewicht: 0,141 kg
Dieses Mess- und Überwachungsrelais unterstützt die Kontrolle ungeerdeter Netze durch die kontinuierliche Überwachung des Isolationswiderstands. Mit einem einstellbaren Empfindlichkeitsbereich von 1 bis 100 kΩ und einem Spannungsmessbereich bis 400 V AC bietet das Gerät eine robuste Lösung für die Anlagensicherheit. Die einfache Hutschienenmontage und die intuitive LED-Statusanzeige unterstützen eine effiziente Inbetriebnahme und Überwachung im laufenden Betrieb.
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-184773 |
| Betriebsspannung DC | 0 |
| Breite | 22,5 |
| EAN | 4015081788095 |
| EAN-13 | 4015081788095 |
| Einbaulage | beliebig |
| Gewicht | 0,142 kg |
| Hysterese | 25 |
| Höhe | 85,6 |
| Kabellänge | 10 |
| Leistungsaufnahme | 3,5 |
| Modellcode | EMR6-R400-A-1 |
| Netzableitkapazität | 10 |
| Produkt Länge/Tiefe | 103,7 |
| Produktbreite | 22,5 |
| Produktgewicht | 0,141 |
| Produkthöhe | 85,6 |
| Schockfestigkeit | Klasse 2 |
| Spannungsart | AC / DC |
| Spannungsmessbereich | 0 - 400 |
| Spannungssicherheit | 1,1 x Uc 0,85 x Uc |
| Tiefe | 103,7 |
| Typ | Isolationswächter |
| Verschmutzungsgrad | 3 |
| Zertifikat(e) | IEC / EN 60255-6 |
| WEEE-Nr. | 92318050 |
