Beschreibung

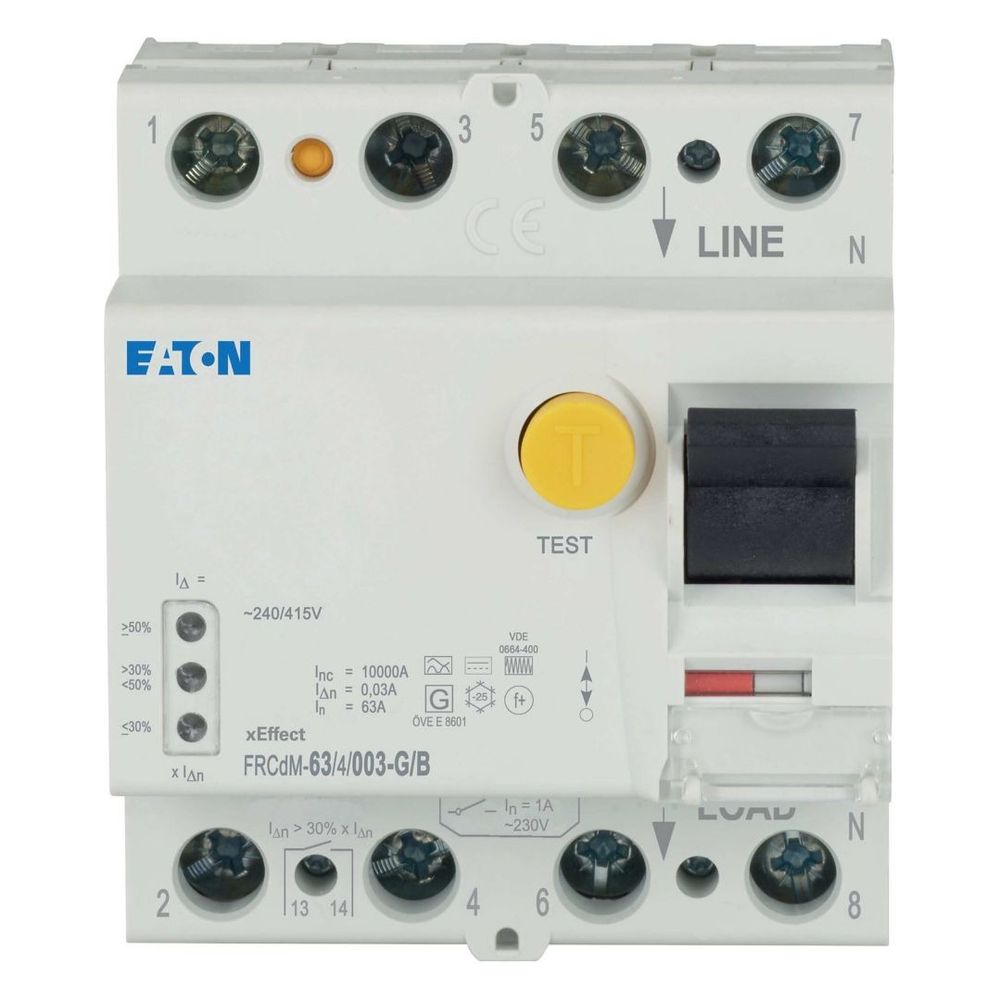

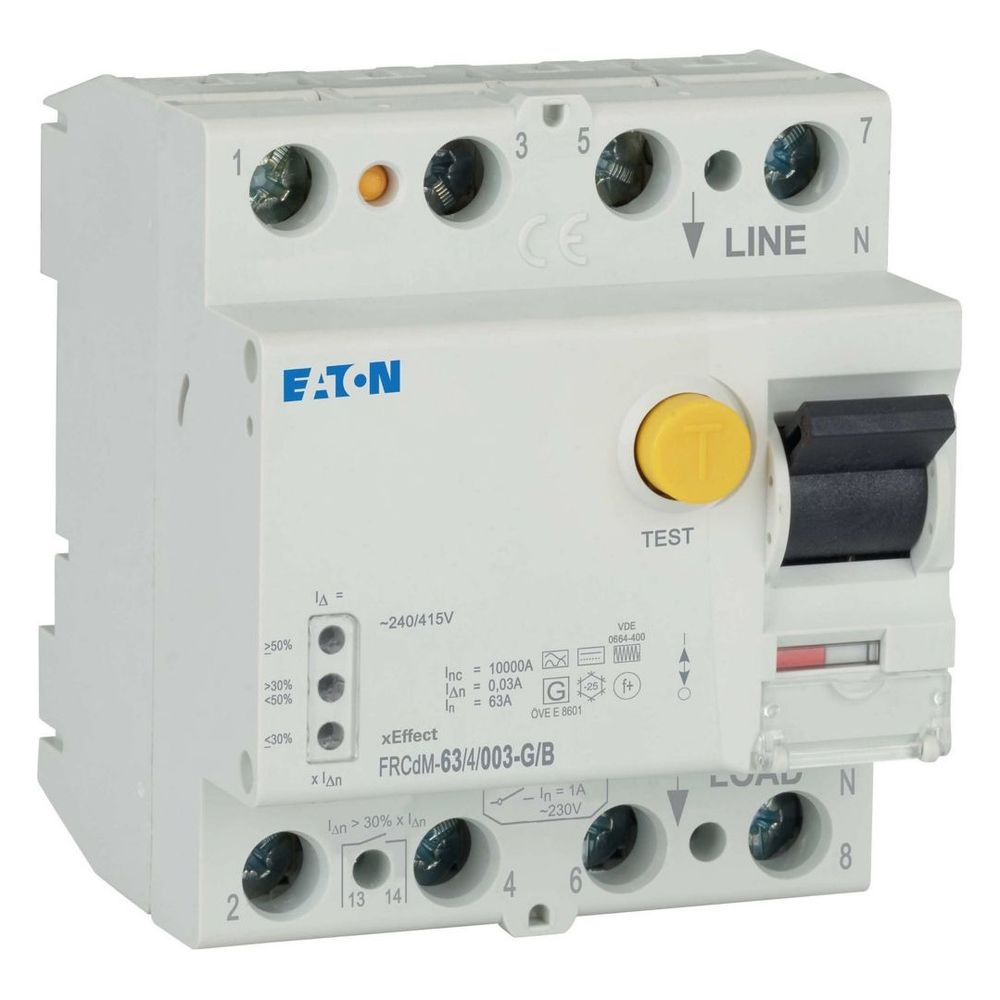

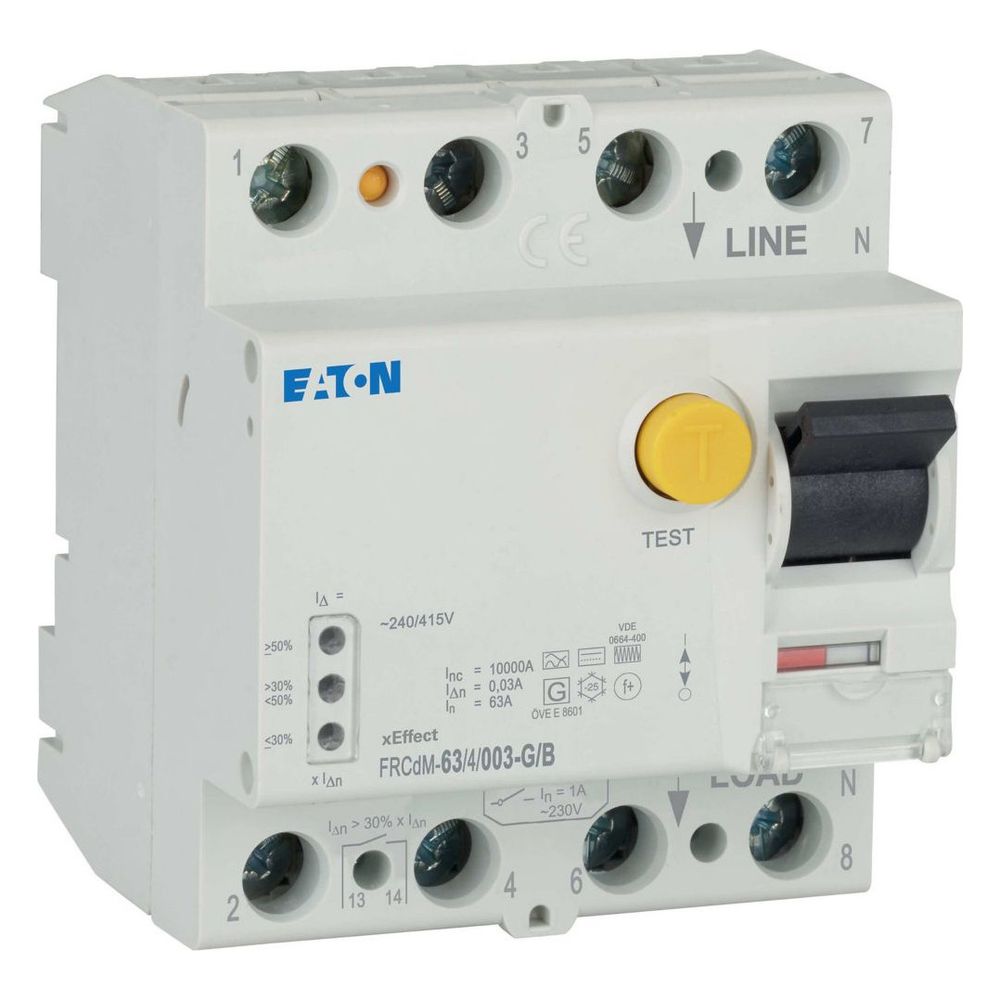

Eaton Fehlerstromschutzschalter xEffect FRCdM-63/4/003-G/B, 63 A, 4-polig, 30 mA, Typ G/B
Der digitale Fehlerstromschutzschalter aus der xEffect-Serie von Eaton Moeller bietet als allstromsensitives Gerät vom Typ B, B+ und Bfq einen zuverlässigen Schutz in industriellen und kommerziellen Anwendungen. Mit einem Bemessungsstrom von 63 A und einer Fehlerstromempfindlichkeit von 30 mA eignet sich das 4-polige Schaltgerät ideal für drehzahlgesteuerte Antriebe mit Frequenzumrichtern. Die integrierte digitale Vorwarnfunktion über LEDs sowie ein Hilfskontakt ermöglichen eine effiziente Überwachung des Fehlerstromlevels.
Intelligente Überwachung und Sicherheit
Das Gerät zeichnet sich durch eine hohe Betriebssicherheit aus, da kein monatlicher Test erforderlich ist. Eine Statusanzeige des Fehlerstromlevels erfolgt direkt über drei LEDs am Gerät. Zusätzlich ist eine Kontaktstellungsanzeige in Rot und Grün sowie eine separate Ausgelöstanzeige in Weiß und Blau vorhanden. Die stoßstromfeste Ausführung bis 3 kA und die kurzzeitverzögerte Charakteristik minimieren Fehlauslösungen bei transienten Störungen. Der Schutzschalter ist für den Einsatz auf DIN-Schienen konzipiert und bietet durch die Doppel-Komfortklemme eine flexible Anschlussmöglichkeit.
Vielseitige Einsatzmöglichkeiten
Durch die allstromsensitive Auslösekennlinie deckt das System anspruchsvolle Anforderungen ab, einschließlich des gehobenen Brandschutzes. Die robuste Bauweise ist für Umgebungstemperaturen von -25 °C bis 60 °C ausgelegt und erfüllt die Anforderungen der IEC/EN 61008 sowie IEC 62423. Die Montage erfolgt schnell und unkompliziert mittels Klinkenbefestigung auf der DIN-Schiene. Dank der kompakten Bauform mit einer Breite von 4 Teilungseinheiten lässt sich das Gerät platzsparend in Schaltanlagen integrieren.
Dieser Fehlerstromschutzschalter kombiniert hohe elektrische Sicherheit mit moderner digitaler Diagnose. Mit einer Bemessungsspannung von bis zu 415 V AC und einer hohen Kurzschlussfestigkeit ist das Gerät für anspruchsvolle industrielle Umgebungen optimiert. Die Kombination aus allstromsensitiver Technik, integriertem Hilfskontakt und der LED-basierten Vorwarnfunktion sorgt für eine hohe Anlagenverfügbarkeit und reduziert den Wartungsaufwand erheblich.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsfehlerstrom: 30 mA
- Polzahl: 4-polig
- Ableitstromtyp: B
- Bemessungsspannung: 415 V AC
- Stoßstromfestigkeit: 3 kA
- Montageart: DIN-Schiene
- Breite: 4 TE
- Schutzart: IP20
- Lebensdauer mechanisch: 20.000 Schaltvorgänge
Technische Daten
| Hersteller | Eaton |
| Ableitstromtyp | B |
| Anzugsdrehmoment | 2 Nm - 2,4 |
| Artikelnummer | EATON-167894 |
| Bemessungsfrequenz | 50 |
| Bemessungsspannung | 456 |
| Bemessungsstrom | 63 |
| EAN | 4015081644704 |
| EAN-13 | 4015081644704 |
| Einbaulage | beliebig |
| Einbautiefe | 70,5 |
| Einhaltung(en) | RoHS conform |
| Explosionsgeschützt | Nein |
| Farbe | grau |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | B |
| Fehlerstromwert | 30 |
| Frequenz | 50 |
| Gerätebreite | 70 |
| Gerätehöhe | 80 |
| Gerätetiefe | 76 |
| Gewicht | 0,32 kg |
| LSA-Plus/Schraub | Nein |
| Montageart | DIN-Schiene |
| Nennspannung - max | 456 VAC |
| Nennspannung - min | 50 VAC |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 76 |
| Produktbreite | 70 |
| Produktgewicht | 0,32 |
| Produkthöhe | 80 |
| Rahmen | 45 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Statusanzeige | Weiß / blau |
| Stoßstromfestigkeit | 3 |
| Strom | 63 |
| Stromstärkewert | 63 |
| TE | 4 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
