Beschreibung

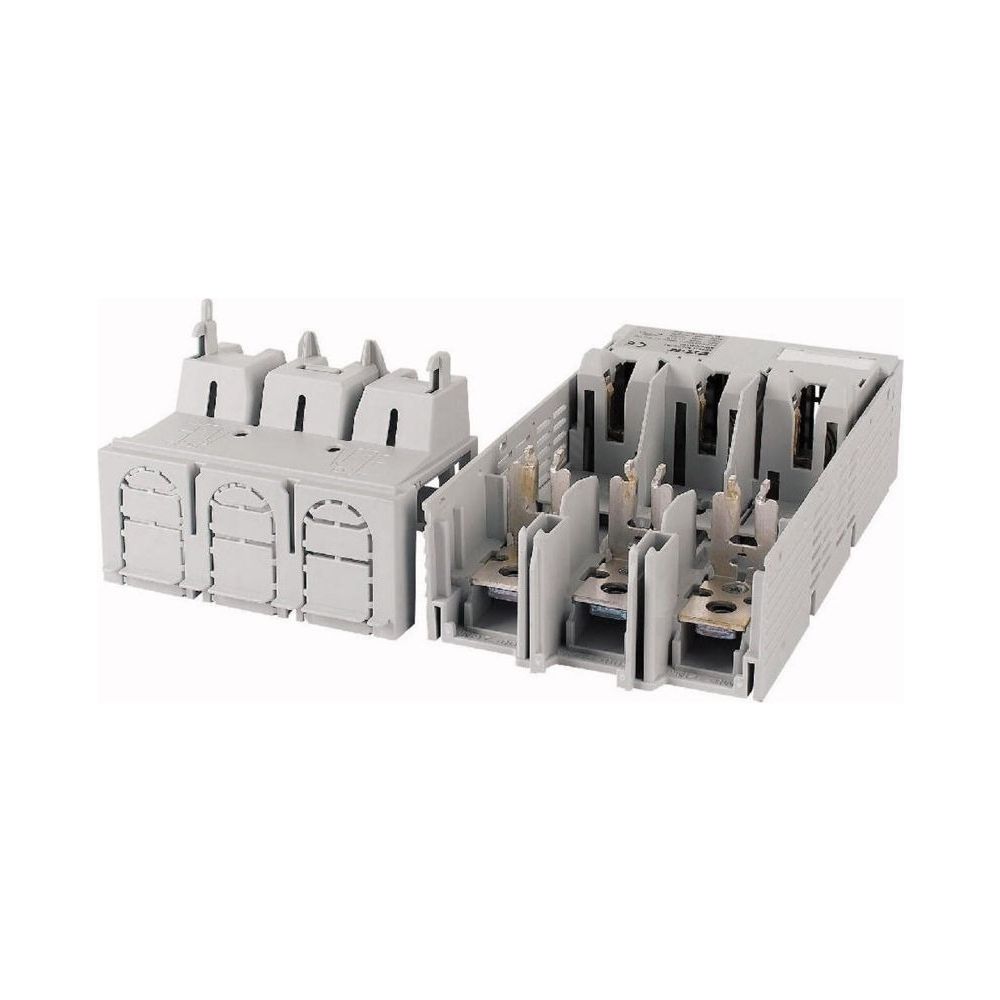

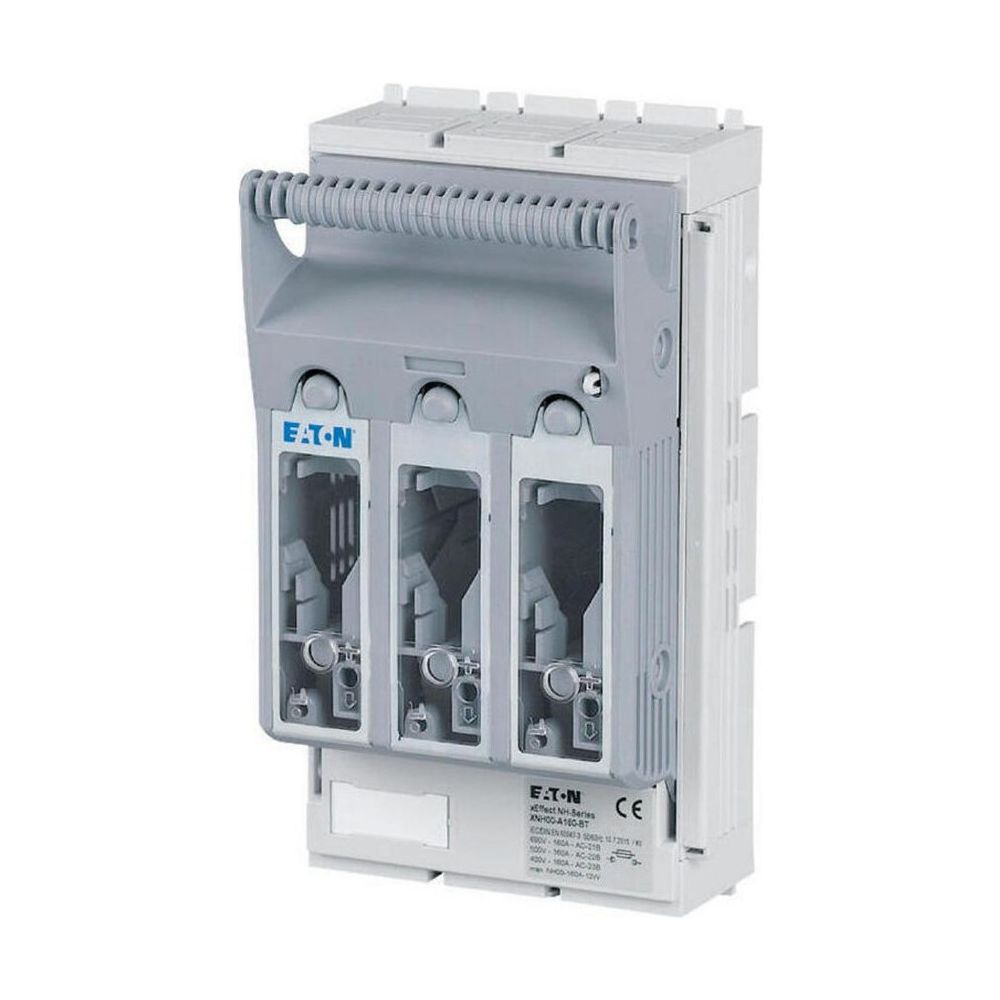

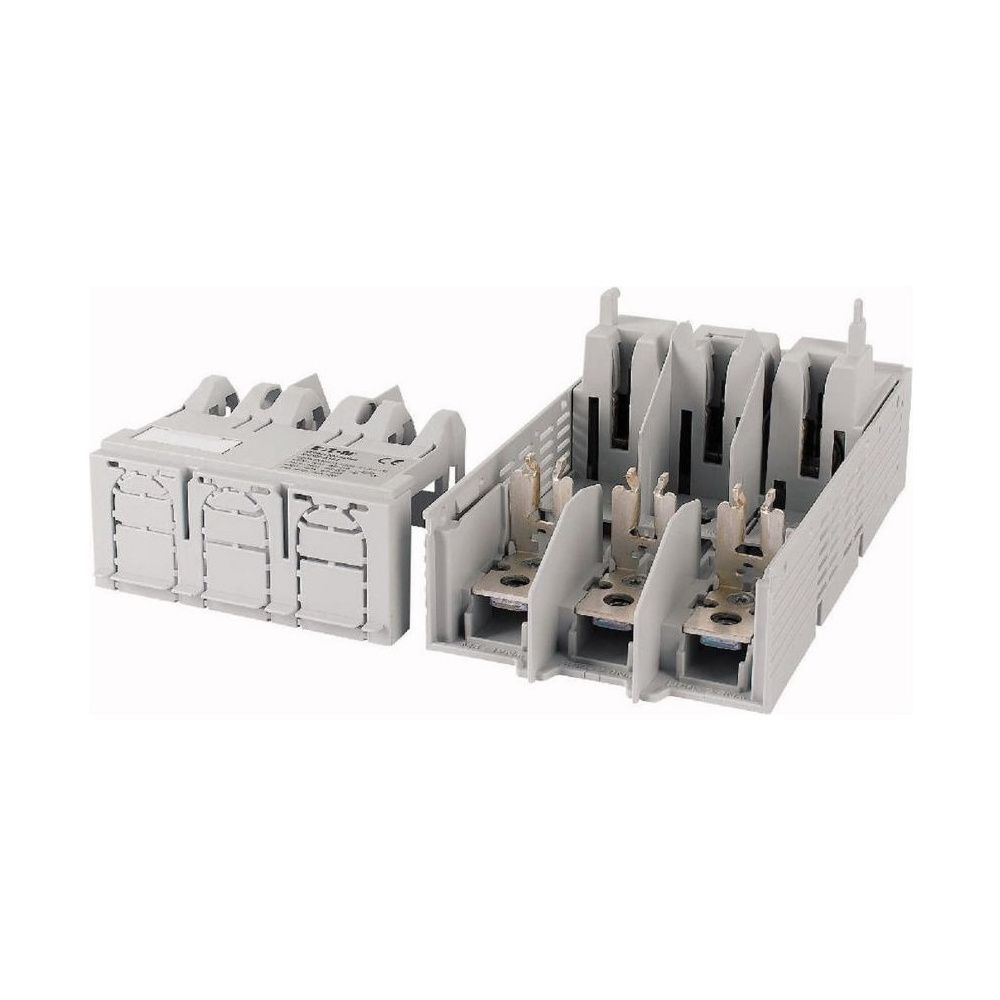

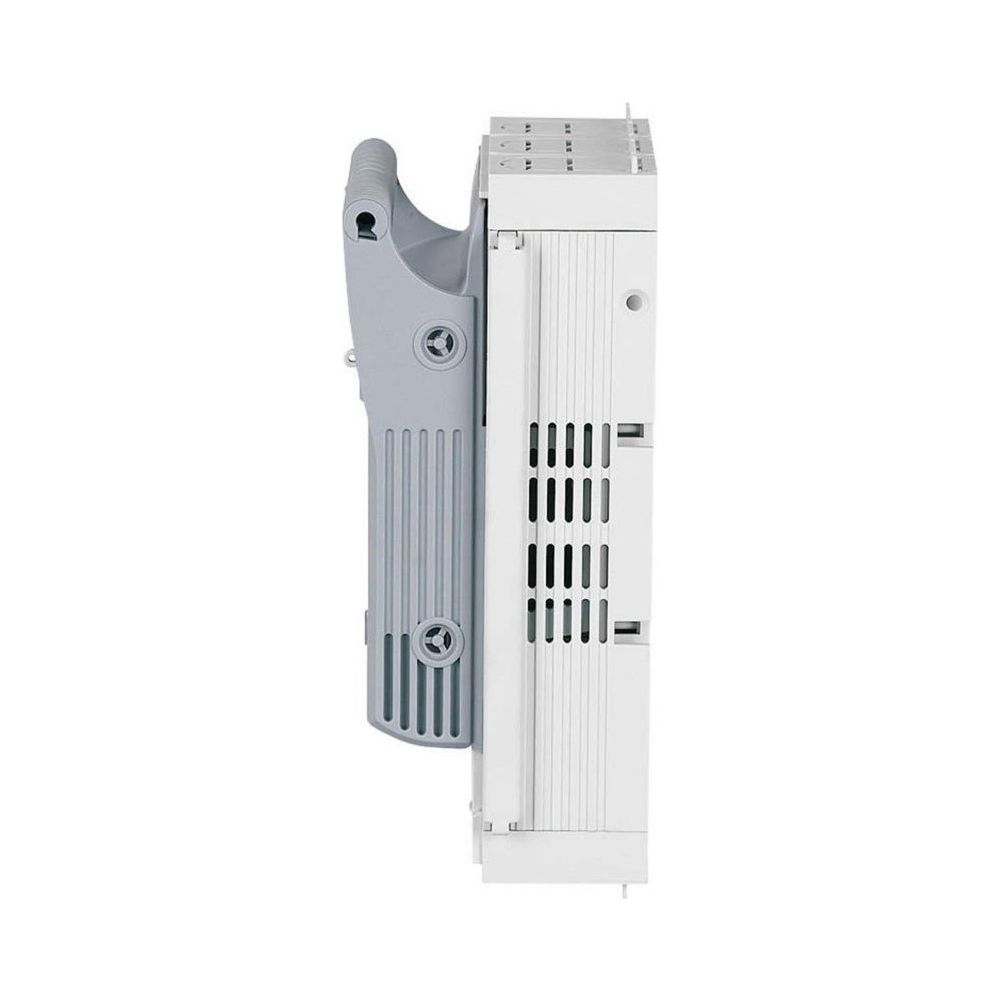

Eaton NH-Sicherungs-Lasttrennschalter xEffect XNH00-A160, 3-polig Flachanschluss M8 95mm2, Polyamid, Grau
Der Eaton xEffect XNH00-A160 ist ein 3-poliger NH-Sicherungs-Lasttrennschalter für die Montage auf Montageplatten. Das Gerät ist für den Einsatz mit NH000- und NH00-Sicherungseinsätzen konzipiert und dient als zuverlässige Schaltlösung in der Energieverteilung.
Funktion und Sicherheit

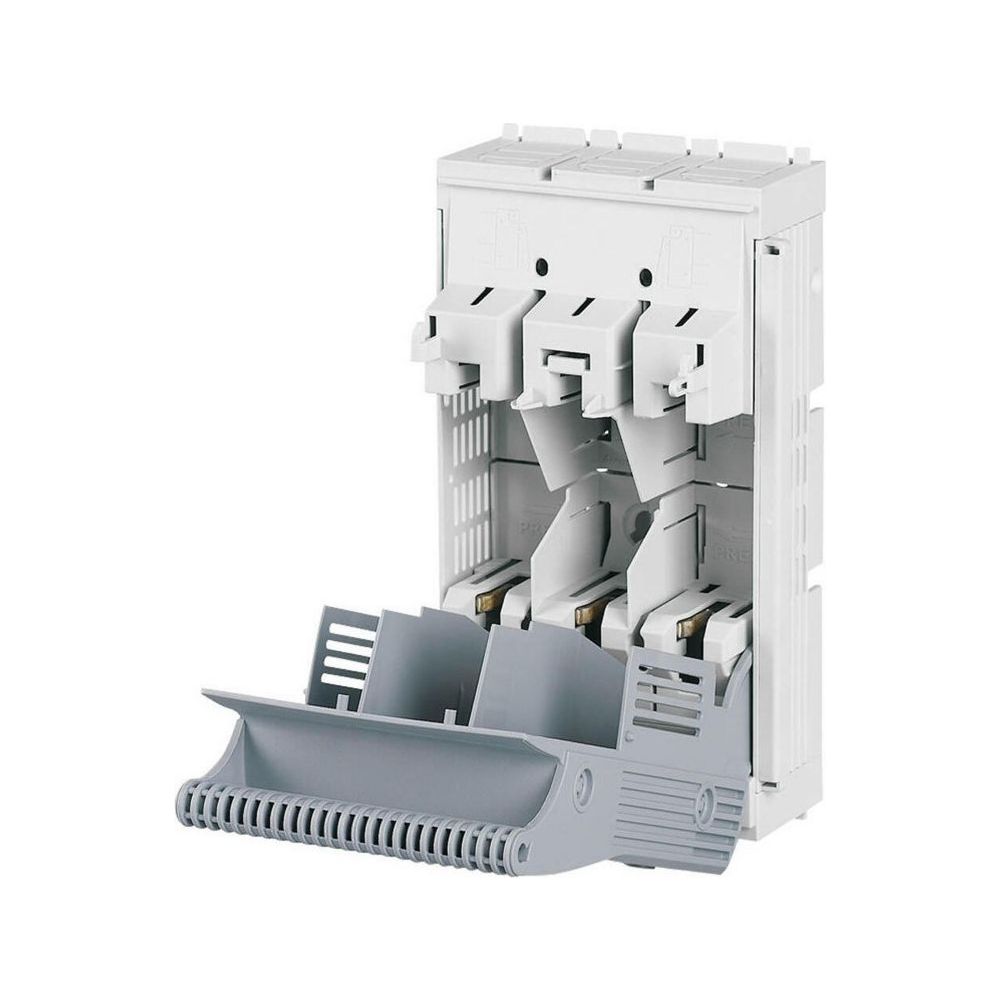

Die Betätigung erfolgt über einen vorderseitigen Deckelgriff mittels abhängiger Handbetätigung. Die Strompfade bestehen aus versilbertem elektrolytischem Kupfer. Das Gehäuse aus Polyamid ist selbstauslöschend gemäß UL 94 und für einen Umgebungstemperaturbereich von -25 °C bis 70 °C ausgelegt. Optional kann das Gerät mit einer Verriegelungsvorrichtung oder einem Vorhängeschloss gesichert werden.
Montage und Anschluss
Das Grundgerät ist für die Boden- oder Frontbefestigung vorgesehen. Der Hauptstromkreis wird über einen Flachanschluss mit M8-Bolzen realisiert, der Leiterquerschnitte bis maximal 95 mm² aufnimmt. Im eingebauten Zustand erreicht das Gerät die Schutzart IP20. Verschiebbare Sichtfenster ermöglichen eine einfache Kontrolle des Betriebszustands.
Der Lasttrennschalter bietet eine hohe Kurzschlussfestigkeit von bis zu 120 kA bei 500 V und eine mechanische Lebensdauer von 1400 Schaltvorgängen. Mit einer Bemessungsisolationsspannung von 800 V AC und einem Bemessungsbetriebsstrom von 160 A eignet sich das Gerät für anspruchsvolle Schaltaufgaben.
Technische Daten
- Polzahl: 3
- Bemessungsbetriebsstrom: 160 A
- Bemessungsisolationsspannung: 800 V AC
- Anschlussart: Flachanschluss M8
- Max. Leiterquerschnitt: 95 mm²
- Sicherungstyp: NH000, NH00
- Mechanische Lebensdauer: 1400 Schaltvorgänge
- Schutzart (eingebaut): IP20
- Breite: 106 mm
- Tiefe: 204 mm
- Höhe: 84 mm
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Flachanschluss |
| Artikelnummer | EATON-183025 |
| Bemessungsfrequenz | 40 Hz - 60 |
| Betätigerposition | Vorderseite |
| Betätigertyp | Deckelgriff |
| EAN | 4015081779529 |
| EAN-13 | 4015081779529 |
| Einhaltung(en) | RoHS conform |
| Farbe | Grau |
| Gewicht | 0,618 kg |
| Kabeleinführung | sonstige |
| Material | Polyamid |
| Modellcode | XNH00-A160 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 204 |
| Produktbreite | 106 |
| Produktgewicht | 0,606 |
| Produkthöhe | 84 |
| Typ | Grundgerät |
| Verschmutzungsgrad | 3 |
| Zertifikat(e) | IEC / EN 60947-3 |
| WEEE-Nr. | 92318050 |
