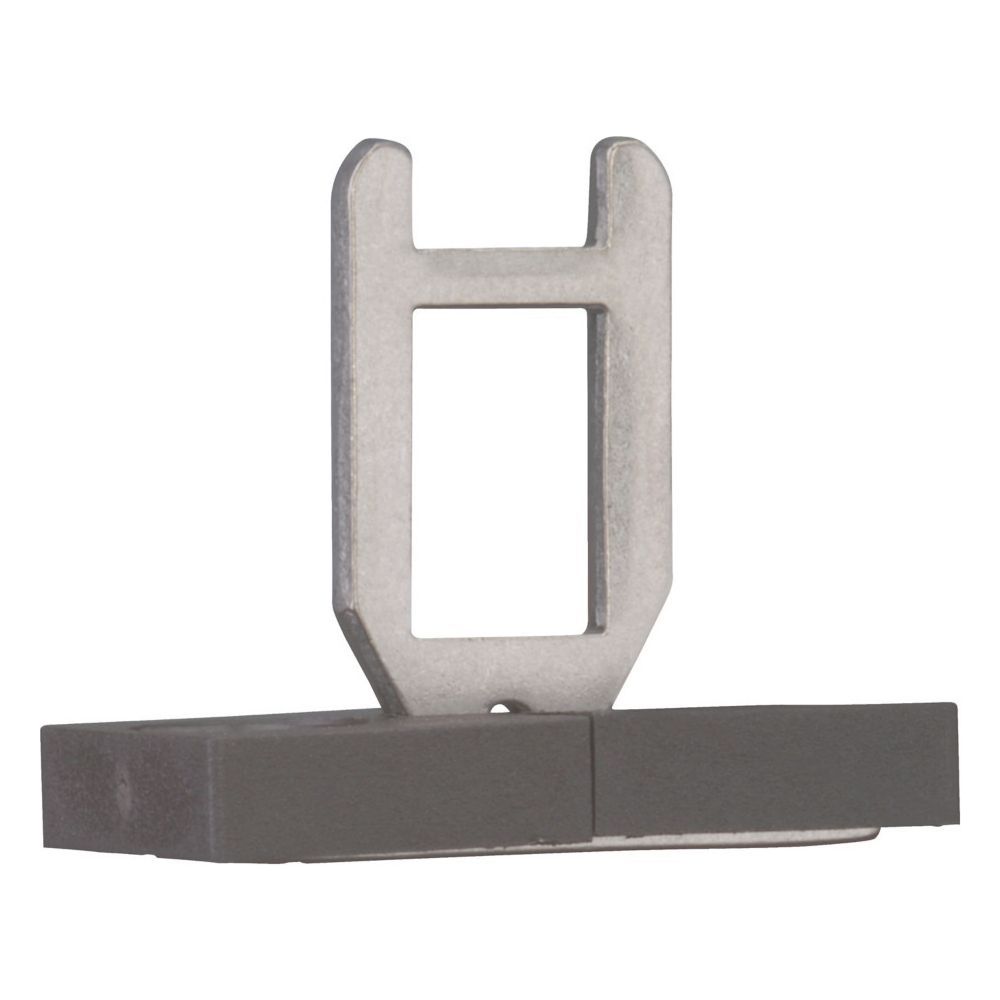

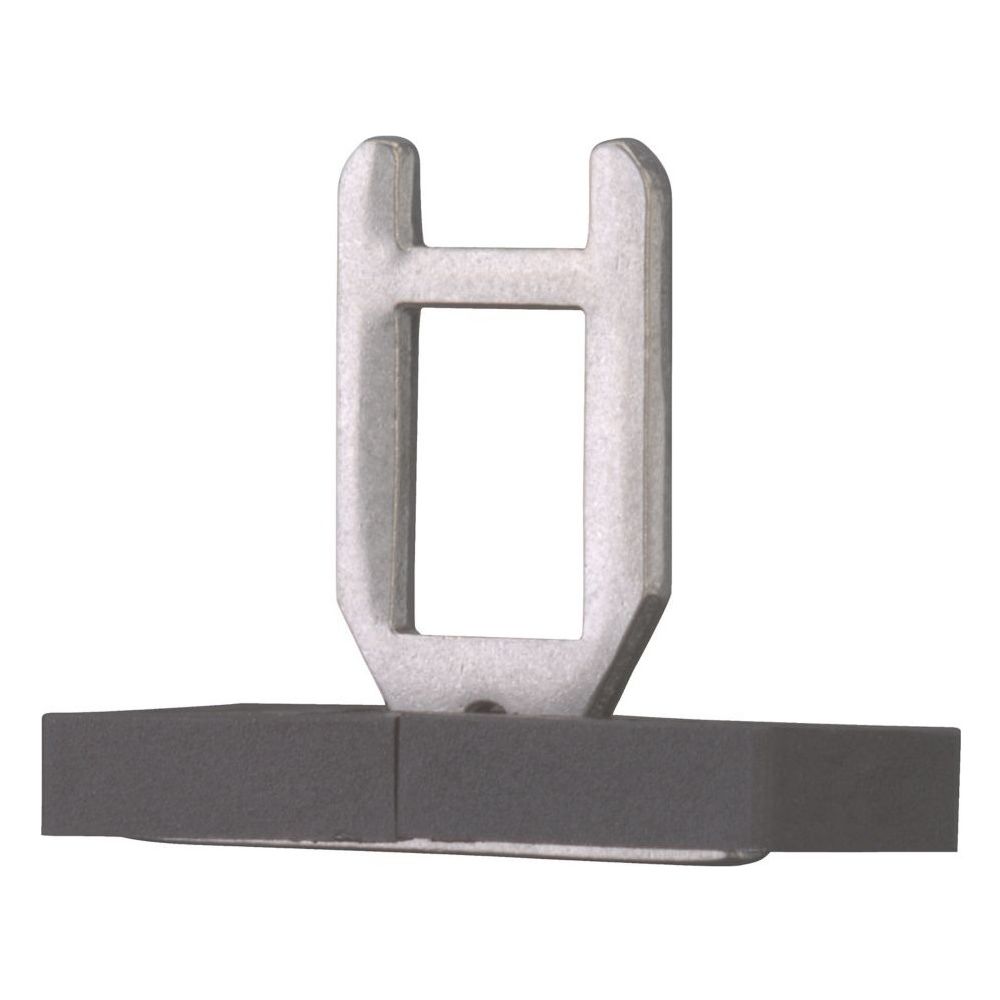

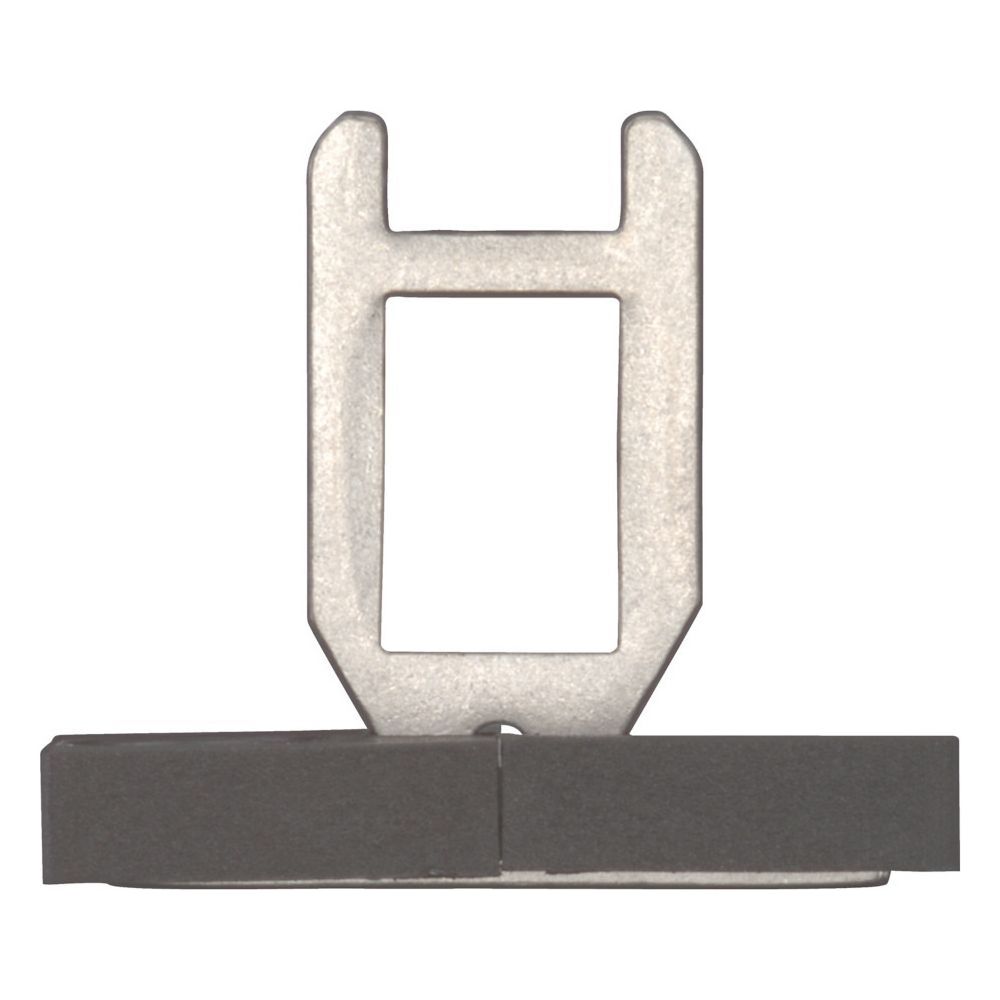

Eaton Betätigungselement LS-XB-ZB, 15x30x33mm

Der Betätiger der Baureihe LS von Eaton Moeller dient als präzises Betätigungselement für Sicherheits-Positionsschalter. Das Bauteil in der Form XB ist für den Einsatz an Schutzhauben konzipiert und unterstützt die Personensicherheit durch die Ansteuerung von zwangsöffnenden Kontakten.

Anwendung und Montage

Das als Ausgleichsstellglied ausgeführte Element zeichnet sich durch eine flexible Einbaulage aus, die eine einfache Integration in Schaltanlagen ermöglicht. Die Konstruktion ist für anspruchsvolle Umgebungsbedingungen ausgelegt und erfüllt die Anforderungen der Schutzart IP66. Durch die robuste Bauweise und die Eignung für eine Schalthäufigkeit von bis zu 1800 Schaltspielen pro Stunde ist das Bauteil für den industriellen Einsatz prädestiniert.

Schaltfunktion und Präzision

Das Bauteil ermöglicht eine hohe Wiederholgenauigkeit von 0,02 mm, was eine exakte Schaltcharakteristik sicherstellt. In Kombination mit einem entsprechenden Stellantrieb sorgt die Mechanik für eine definierte Schaltstellung. Die Klimafestigkeit gegenüber feuchter Wärme nach IEC 60068 unterstreicht die Eignung für den weltweiten Einsatz in unterschiedlichen industriellen Umgebungen.

Die kompakte Bauform mit einer Länge von 33 mm und einer Breite von 30 mm ermöglicht eine platzsparende Montage. Mit einem Gewicht von lediglich 0,008 kg belastet das Element die Konstruktion kaum. Die hohe mechanische Schockfestigkeit von 25 g sorgt für eine dauerhafte Betriebssicherheit in sicherheitskritischen Anwendungen, bei denen eine präzise Betätigung von Schutzvorrichtungen gefordert ist.

Technische Daten

• Modellcode: LS-XB-ZB
• Schutzart: IP66
• Schalthäufigkeit: 1800 Schaltspiele / h
• Wiederholgenauigkeit: 0,02 mm
• Schockfestigkeit: 25 g
• Länge/Tiefe: 33 mm
• Breite: 30 mm
• Höhe: 15 mm
• Gewicht: 0,008 kg
