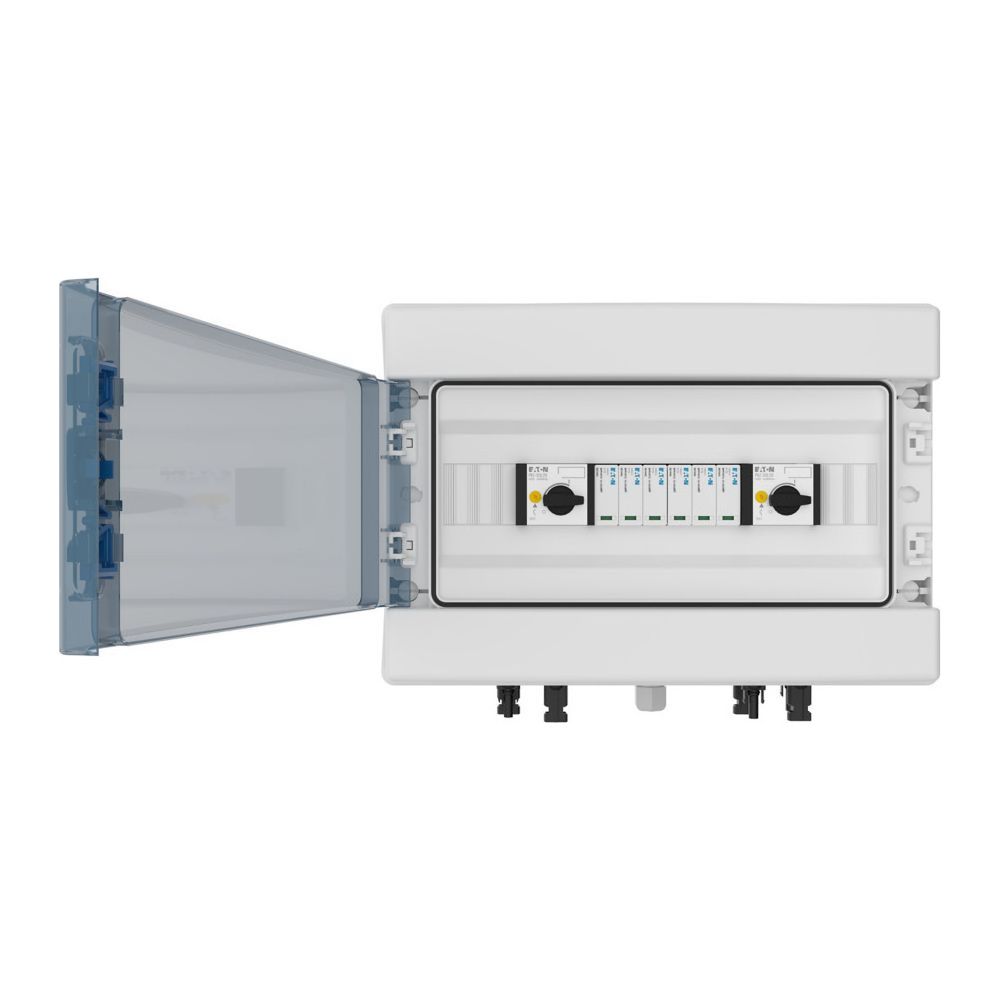

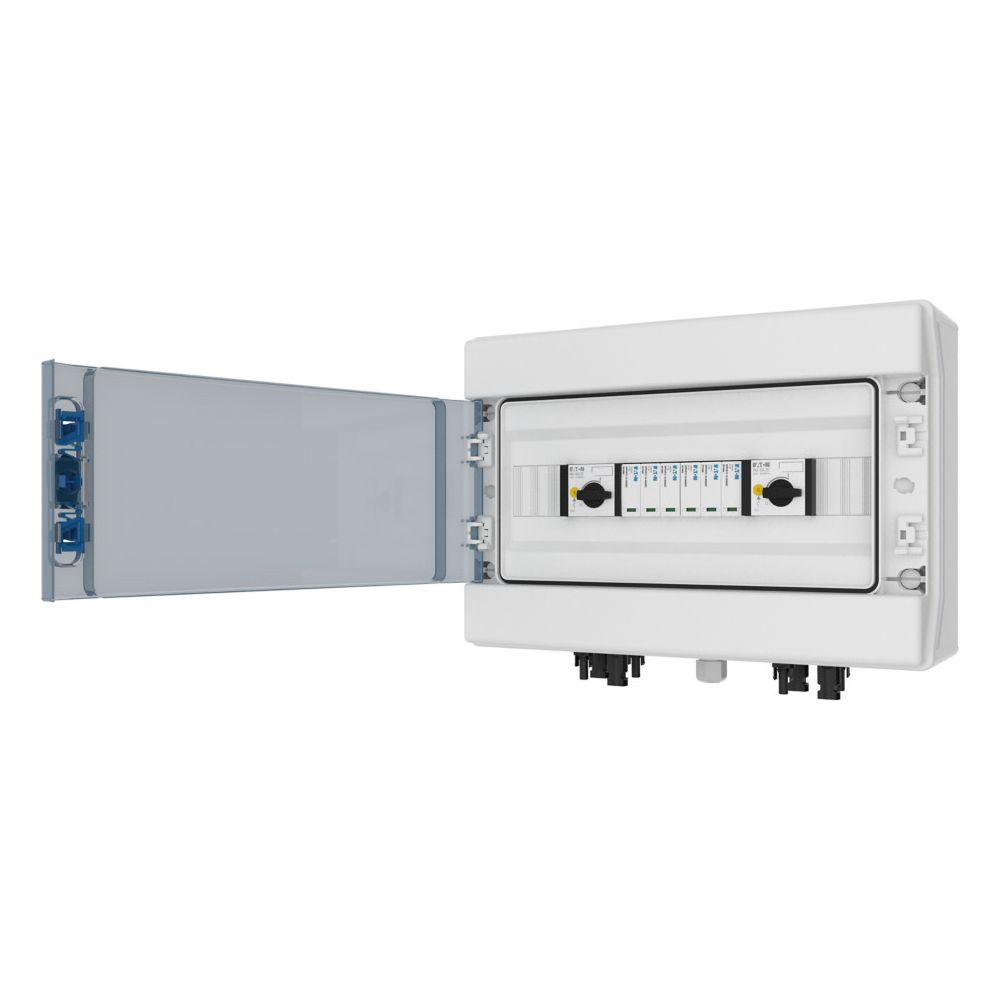

Eaton Photovoltaik DC Stringbox IKA-SOL20-X22-PKZ-T2, 2x IN 2x OUT, IP65, 323x418x148mm, ABS, Grau
Die Eaton Photovoltaik DC-Stringbox ermöglicht die sichere Verschaltung und Absicherung von PV-Anlagen mit zwei MPP-Trackern. Die anschlussfertige Einheit ist für die Innenraumaufstellung konzipiert und verfügt über zwei Eingänge sowie zwei Ausgänge mit MC4-Steckverbindern. Das robuste Gehäuse bietet mit der Schutzart IP65 und einer Schlagfestigkeit von IK10 einen zuverlässigen Schutz für die installierten Komponenten.
Schutz und Sicherheit der PV-Anlage
Die Stringbox ist werkseitig mit einem PKZ-SOL PV-Strangschutzschalter sowie einem Überspannungsschutzgerät vom Typ 2 ausgestattet. Diese Kombination stellt eine normgerechte Absicherung gemäß IEC 61439-2 Anhang DD sicher. Die 1-reihige IKA-Box bietet 18 Teilungseinheiten und ist mit einem transparenten Klarsichtfenster versehen, das eine einfache visuelle Kontrolle der internen Schaltgeräte ermöglicht.
Montage und Gehäuseeigenschaften
Das Gehäuse besteht aus widerstandsfähigem ABS-Kunststoff und ist für die Aufputzmontage ausgelegt. Mit einer Breite von 418 mm, einer Höhe von 323 mm und einer Tiefe von 148 mm lässt sich die Einheit kompakt in technischen Räumen installieren. Ein integrierter Erdungsanschluss sowie die Schutzklasse II unterstreichen die Betriebssicherheit des Systems.
Die Stringbox ermöglicht eine effiziente Anbindung von PV-Strings an den Wechselrichter und überzeugt durch ihre vorkonfektionierte Bauweise, die eine schnelle Inbetriebnahme vor Ort unterstützt. Mit einem maximalen Ausgangsstrom von 20 A und der robusten Ausführung nach Schutzart IP65 ist sie für anspruchsvolle Anforderungen in der Photovoltaik-Installation ausgelegt.
Technische Daten
- Anzahl Eingänge: 2
- Anschlussart: MC4
- Max. Ausgangsstrom: 20 A
- Schutzart: IP65
- Schlagfestigkeit: IK10
- Schutzpegel: 3,8 kV
- Gehäusematerial: ABS (Kunststoff)
- Montageart: Aufputzmontage
- Breite: 418 mm
- Höhe: 323 mm
- Tiefe: 148 mm
Technische Daten
| Hersteller | Eaton |
| Abdeckung/Tür Farbe | transparent |
| Absicherung Eingang | 0 |
| Anschlussart | MC4 |
| Anzahl der Eingänge | 2 |
| Anzahl der Reihen | 1 |
| Anzahl Eingänge | 2 |
| Anzahl Rohreinlässe | 1 |
| Art der Einführung | sonstige |
| Artikelnummer | EATON-501986 |
| Ausgangsstrom - max | 20 |
| Breite | 418 |
| Breite des Gehäuses | 418 |
| Brillenflansch | Kunststoff |
| EAN | 9010653063889 |
| EAN-13 | 9010653063889 |
| Einsatztemperatur | -5 |
| Farbe | Grau |
| Für Sicherungsgröße | sonstige |
| Gehäusehöhe | 286 |
| Gehäusematerial | ABS (Kunststoff) |
| Gewicht | 0,1 kg |
| Höhe | 323 |
| Kommunikationsbus | sonstige |
| Material | Plastik |
| Max Ausgangsstrom | 20 |
| Mit Erdungsanschluss | Ja |
| Monitoring-Funktion | Nein |
| Montageart | Aufputzmontage |
| Ortstyp | Innenraumaufstellung |
| Produkt Länge/Tiefe | 148 |
| Produktbreite | 418 |
| Produktgewicht | 4,922 |
| Produkthöhe | 323 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Nein |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK10 |
| Schutzart | IP65 |
| Schutzart (IP) | IP65 |
| Schutzpegel | 3,8 |
| Sicherungstyp | sonstige |
| String-Absicherung | 2-polig |
| Tiefe | 148 |
| Zertifikat(e) | IEC 61439-2 Annex DD |
| Überwachungsfunktion | Nein |
| WEEE-Nr. | 92318050 |
