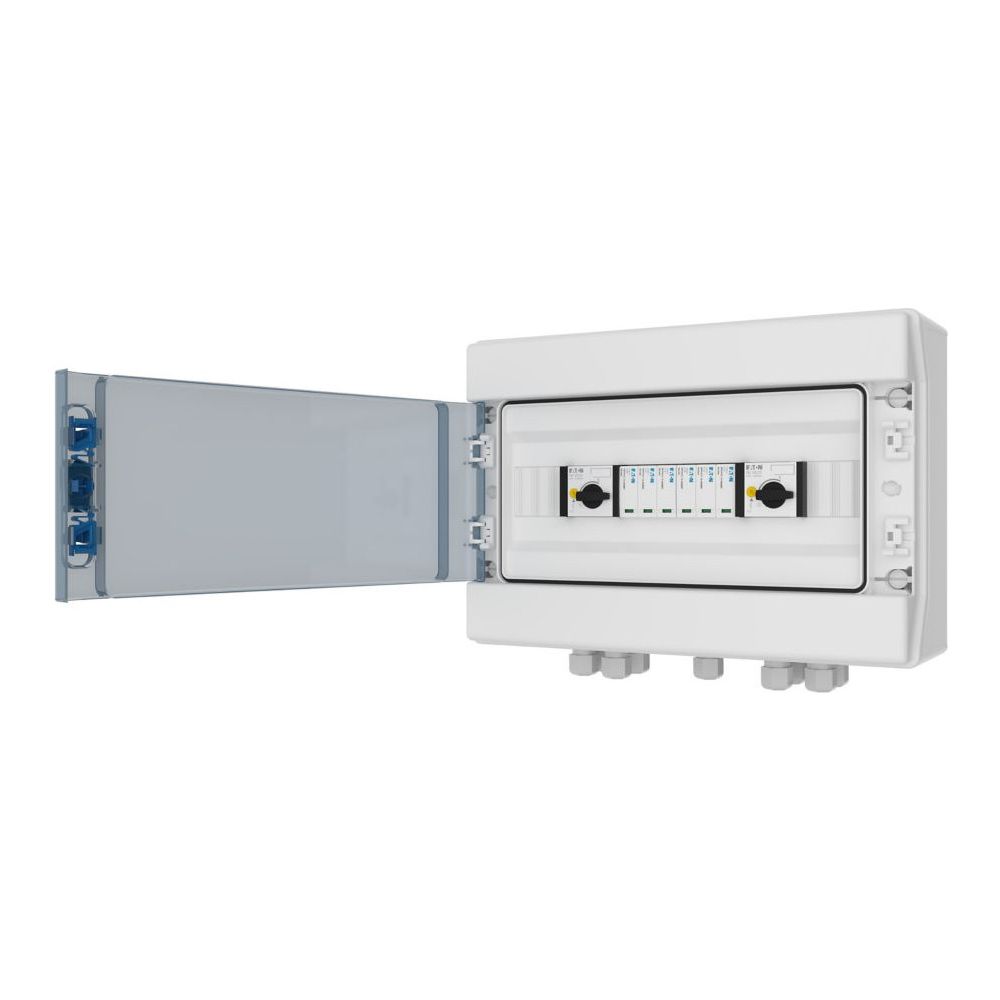

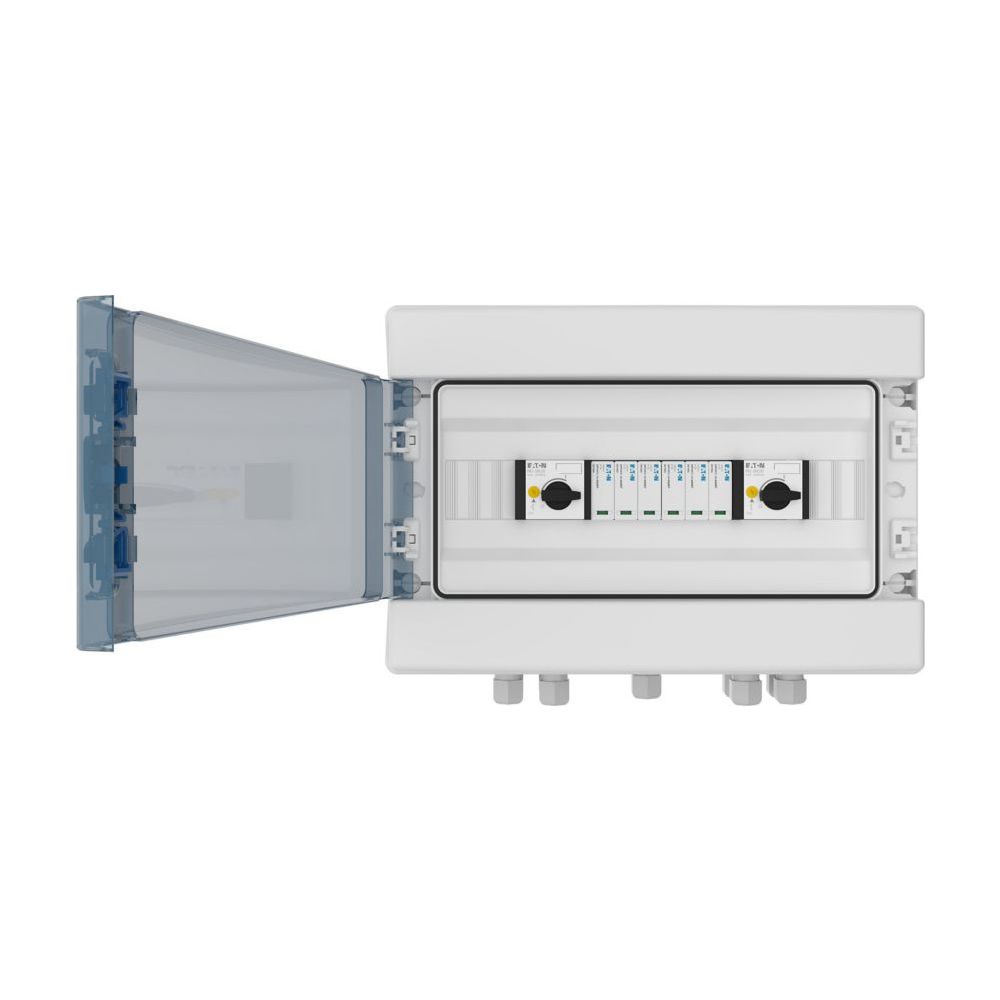

Eaton Photovoltaik DC Stringbox IKA-SOL20-X22-PKZ-T2, IP65, 323x418x148mm, Grau
Die Eaton Photovoltaik DC Stringbox dient der sicheren Anbindung von PV-Anlagen an Wechselrichter mit zwei MPP-Trackern. Die anschlussfertige Einheit ermöglicht eine direkte Verbindung und ist für die Innenraumaufstellung konzipiert. Sie kombiniert robusten Schutz mit einer übersichtlichen 1-reihigen Gehäusebauweise.
Schutz und Funktionalität
Das System ist mit einem PV-Strangschutzschalter vom Typ PKZ-SOL sowie einem integrierten Überspannungsschutzgerät der Typklasse 2 ausgestattet. Dies sorgt für eine zuverlässige Absicherung der DC-Stränge. Das Gehäuse aus ABS-Kunststoff bietet mit der Schutzart IP65 und einer Schlagfestigkeit von IK10 eine hohe Widerstandsfähigkeit gegenüber äußeren Einflüssen in Innenräumen.
Montage und Anschluss
Die Stringbox verfügt über zwei Eingänge sowie zwei Ausgänge und ist für eine direkte Geräteverbindung ausgelegt. Die Einführung der Leitungen erfolgt über Verschraubungen, wobei insgesamt fünf Rohreinlässe zur Verfügung stehen. Das Gehäuse ist mit einem transparenten Klarsichtfenster versehen, das eine einfache visuelle Kontrolle der verbauten Komponenten ermöglicht.
Die Stringbox bietet eine effiziente Lösung für die DC-seitige Absicherung von Photovoltaikanlagen. Mit einem maximalen Ausgangsstrom von 20 A und einem Schutzpegel von 3,8 kV sorgt sie für einen stabilen Betrieb. Die Aufputzmontage und die Schutzklasse II unterstützen eine sichere und fachgerechte Installation in Innenbereichen.
Technische Daten
- Anzahl Eingänge: 2
- Max. Ausgangsstrom: 20 A
- Schutzart: IP65
- Schlagfestigkeit: IK10
- Schutzpegel: 3,8 kV
- Gehäusematerial: ABS (Kunststoff)
- Breite: 418 mm
- Höhe: 323 mm
- Tiefe: 148 mm
- Montageart: Aufputzmontage
Technische Daten
| Hersteller | Eaton |
| Abdeckung/Tür Farbe | transparent |
| Absicherung Eingang | 0 |
| Anschlussart | direkt zu Geräten |
| Anzahl der Eingänge | 2 |
| Anzahl der Reihen | 1 |
| Anzahl Eingänge | 2 |
| Anzahl Rohreinlässe | 5 |
| Art der Einführung | Verschraubung |
| Artikelnummer | EATON-501985 |
| Ausgangsstrom - max | 20 |
| Breite | 418 |
| Breite des Gehäuses | 418 |
| Brillenflansch | Kunststoff |
| EAN | 9010653063872 |
| EAN-13 | 9010653063872 |
| Einsatztemperatur | -5 |
| Farbe | Grau |
| Für Sicherungsgröße | sonstige |
| Gehäusehöhe | 286 |
| Gehäusematerial | ABS (Kunststoff) |
| Gewicht | 0,1 kg |
| Höhe | 323 |
| Kommunikationsbus | sonstige |
| Material | Plastik |
| Max Ausgangsstrom | 20 |
| Mit Erdungsanschluss | Ja |
| Monitoring-Funktion | Nein |
| Montageart | Aufputzmontage |
| Ortstyp | Innenraumaufstellung |
| Produkt Länge/Tiefe | 148 |
| Produktbreite | 418 |
| Produktgewicht | 4,742 |
| Produkthöhe | 323 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Nein |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK10 |
| Schutzart | IP65 |
| Schutzart (IP) | IP65 |
| Schutzpegel | 3,8 |
| Sicherungstyp | sonstige |
| String-Absicherung | 2-polig |
| Tiefe | 148 |
| Zertifikat(e) | IEC 61439-2 Annex DD |
| Überwachungsfunktion | Nein |
| WEEE-Nr. | 92318050 |
