Beschreibung

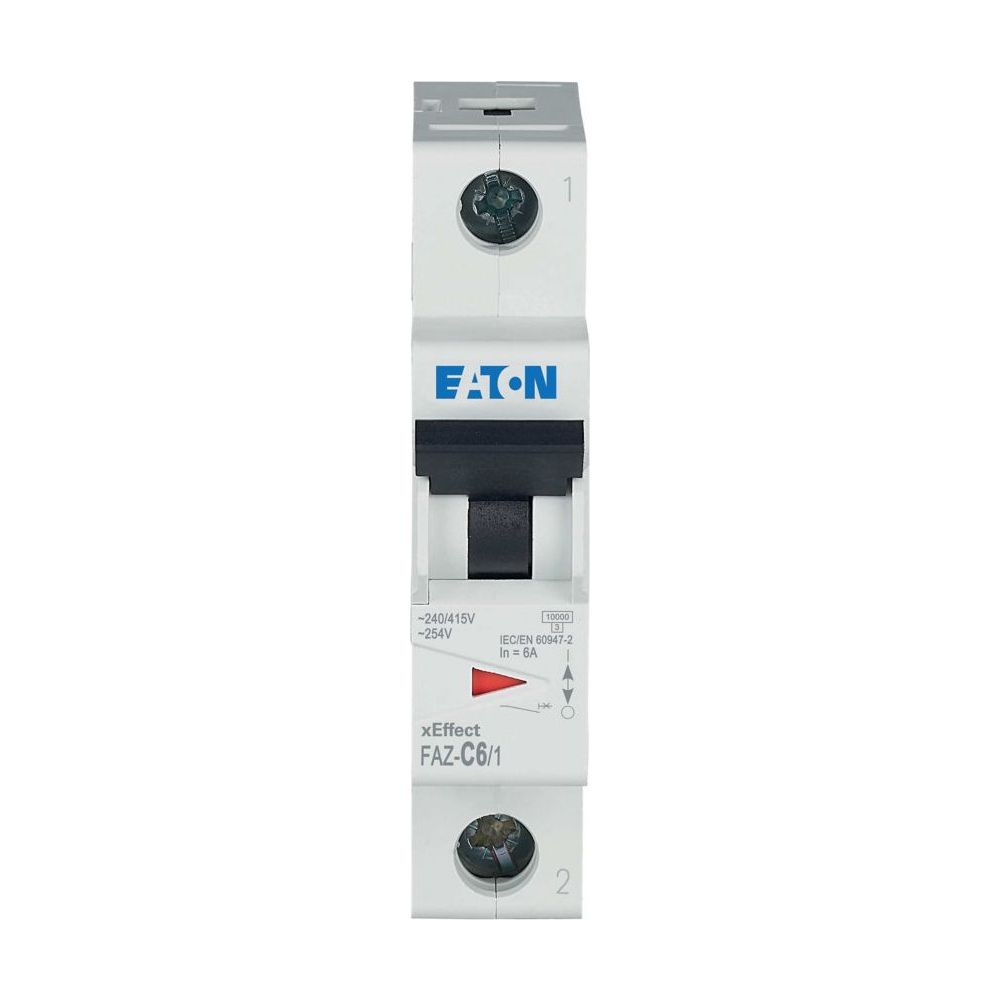

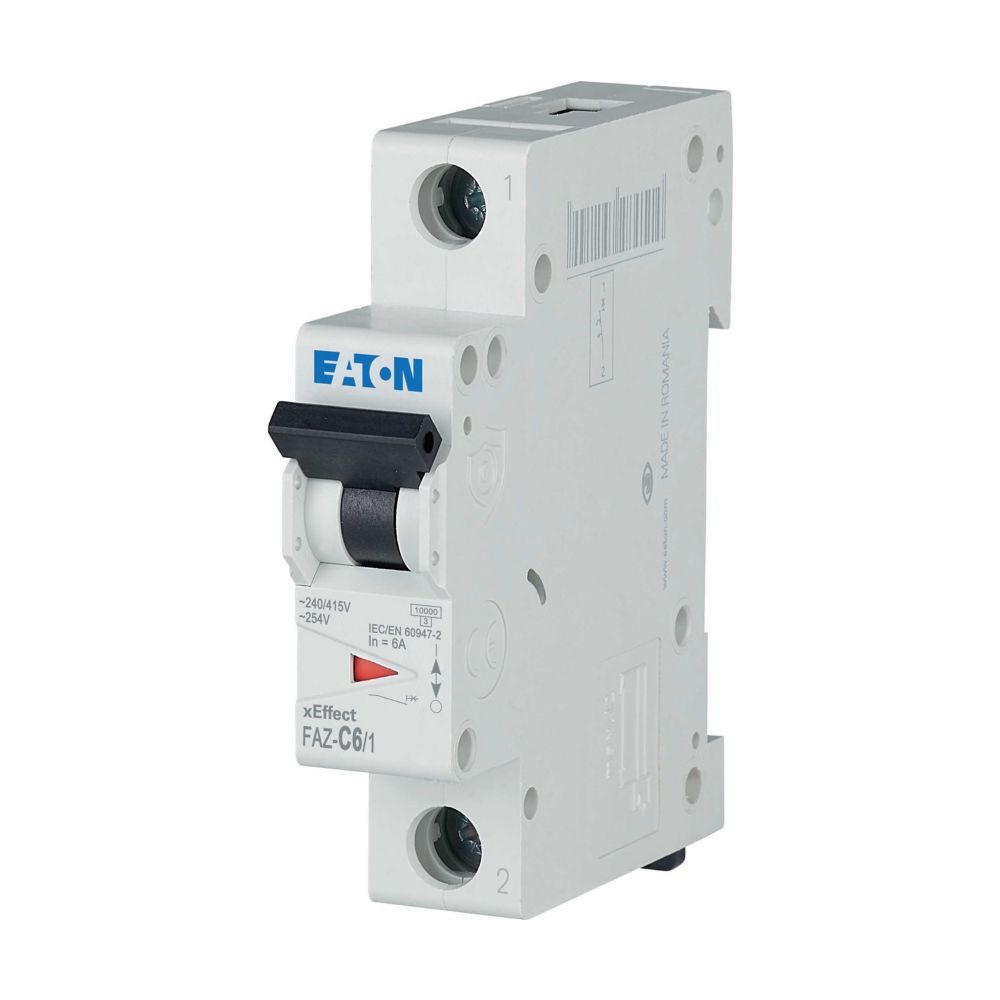

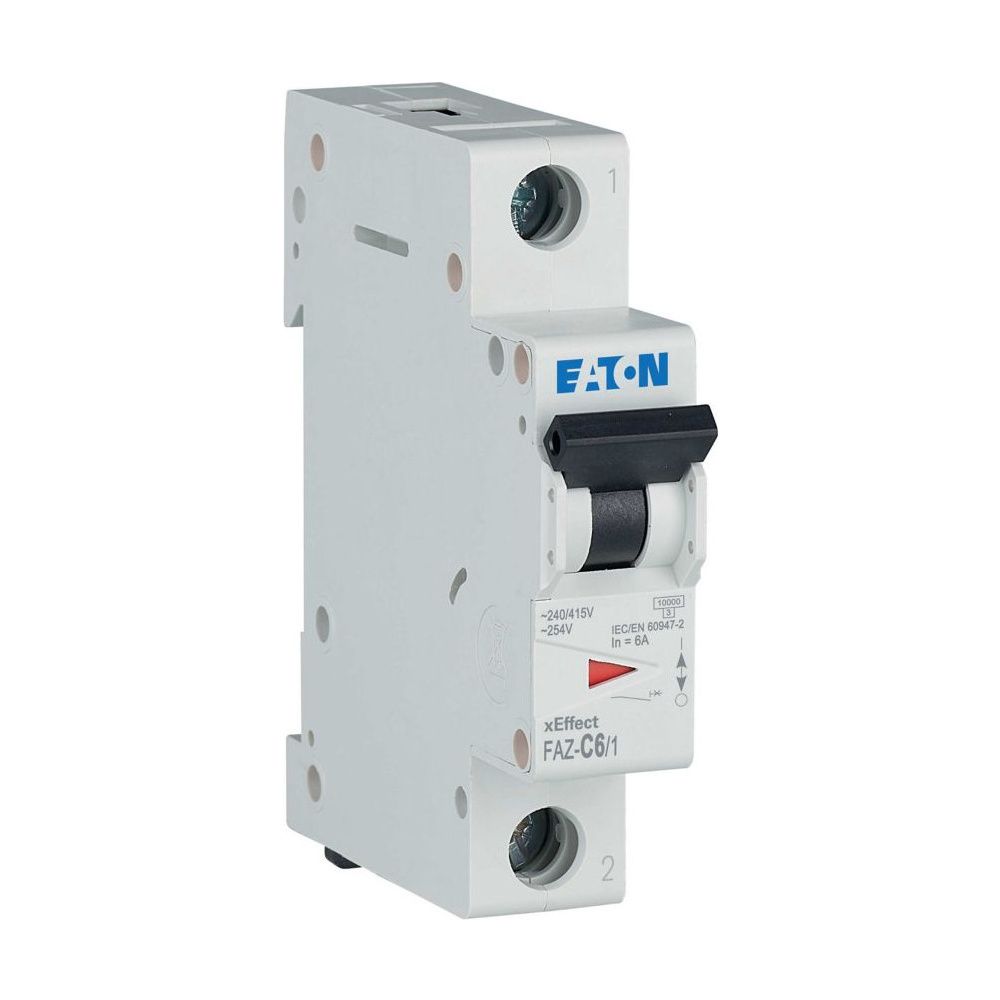

Eaton Leitungsschutzschalter FAZ FAZ-C6/1, 10 kA, 6 A, 1-polig, 17,5 mm
Der 1-polige Leitungsschutzschalter aus der xEffect-Serie von Eaton Moeller dient der Absicherung von Stromkreisen in industriellen und kommerziellen Anwendungen. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 6 A bietet das Reiheneinbaugerät eine präzise Überstromschutzkontrolle. Die Montage erfolgt effizient auf einer Hutschiene gemäß IEC/EN 60715.
Robuste Technik für den professionellen Einsatz
Das Schaltgerät zeichnet sich durch ein hohes Bemessungsschaltvermögen von 10 kA nach EN 60898 sowie 15 kA nach IEC 60947-2 aus. Dank der Energiebegrenzungsklasse 3 wird eine effektive Strombegrenzung im Kurzschlussfall erreicht. Das Gehäuse in Schutzart IP20 ist finger- und berührungssicher ausgeführt und unterstützt den Einsatz von Zusatzeinrichtungen, was die Flexibilität bei der Anlagenplanung erhöht.
Montage und Betrieb
Die Installation ist durch die kompakte Bauweise mit einer Breite von einer Teilungseinheit (17,5 mm) platzsparend möglich. Das Gerät ist für einen Umgebungstemperaturbereich von -25 °C bis 75 °C ausgelegt und bietet Anschlussmöglichkeiten für Leiterquerschnitte von 1 bis 25 mm². Die Verlustleistung beträgt im Betrieb 1,2 W.
Dieser Leitungsschutzschalter kombiniert hohe Schaltleistung mit kompakter Bauform und eignet sich für anspruchsvolle Elektroinstallationen. Mit einem Bemessungsstrom von 6 A und der C-Charakteristik stellt das Gerät eine sichere Lösung für den Überstromschutz dar. Die robuste Konstruktion und die Eignung für industrielle Standards gewährleisten eine zuverlässige Funktion in vielfältigen Einsatzszenarien.
Technische Daten
- Bemessungsstrom: 6 A
- Auslösecharakteristik: C
- Polzahl: 1-polig
- Bemessungsschaltvermögen (EN 60898): 10 kA
- Bemessungsschaltvermögen (IEC 60947-2): 15 kA
- Einbaubreite: 17,5 mm
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Verlustleistung: 1,2 W
- Umgebungstemperatur: -25 bis 75 °C
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278555 |
| Ausschaltvermögen | 10 kA (UL1077) |
| Bemessungsspannung | 230 |
| Bemessungsstrom | 6 |
| Betriebsspannung | 240 V AC / 415 V AC |
| EAN | 4015082785550 |
| EAN-13 | 4015082785550 |
| Einbaubreite | 17,5 |
| Einbaubreite je Pol | 17,5 |
| Einbaulage | beliebig |
| Einbautiefe | 70,5 |
| Explosionsgeschützt | Nein |
| Frequenz | 50 - 60 |
| Gehäusebreite | 80 |
| Gewicht | 0,113 kg |
| Modellcode | FAZ-C6 / 1 |
| Nennspannung (UL) | 277 |
| Nennspannung bei DC | 60 V DC (pro Pol) |
| Polzahl | 1-polig |
| Polzahl (gesamt) | 1 |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 17,7 |
| Produktgewicht | 0,109 |
| Produkthöhe | 75,5 |
| Rahmen | 45 |
| Schutzart (IP) | IP20 |
| Selektivitätsklasse | 3 |
| Spannungsart | Wechselstrom |
| Stromstärkewert | 6 |
| TE | 1 |
| Unterputzmontage | Nein |
| Verlustleistung | 1,2 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
