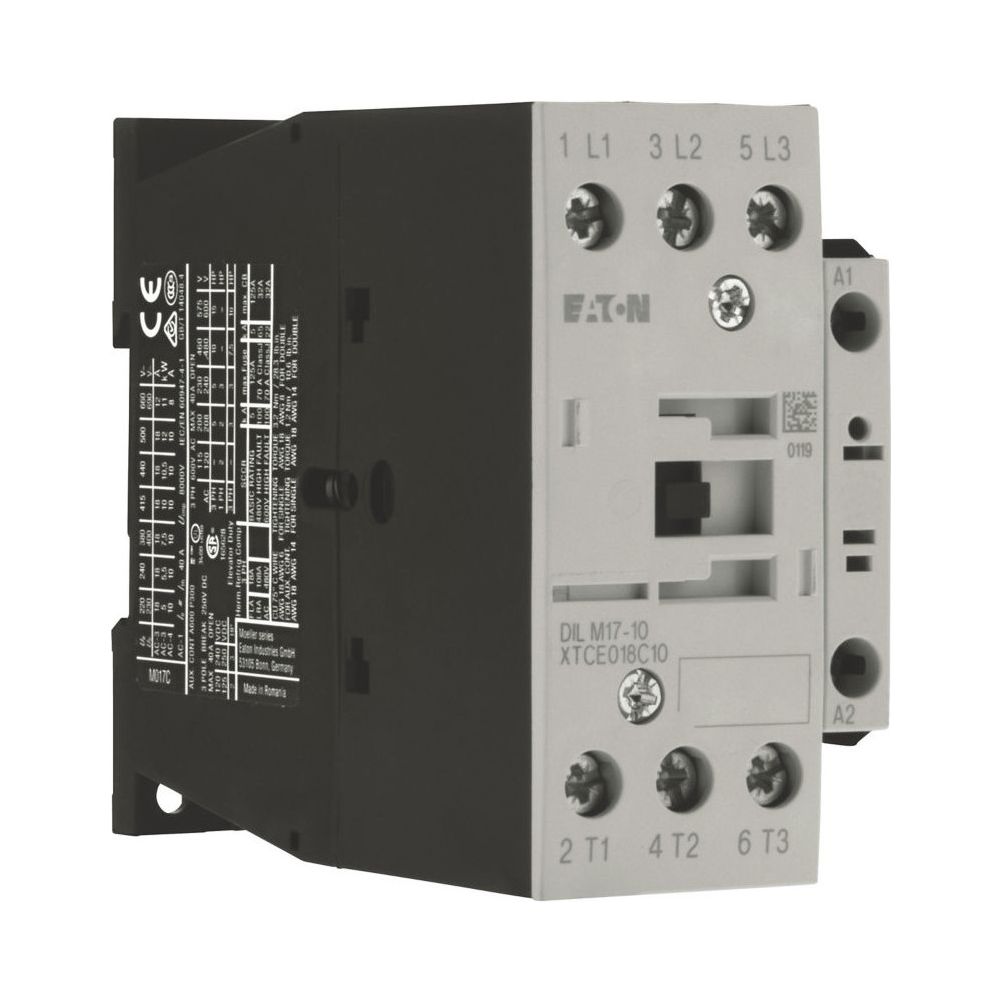

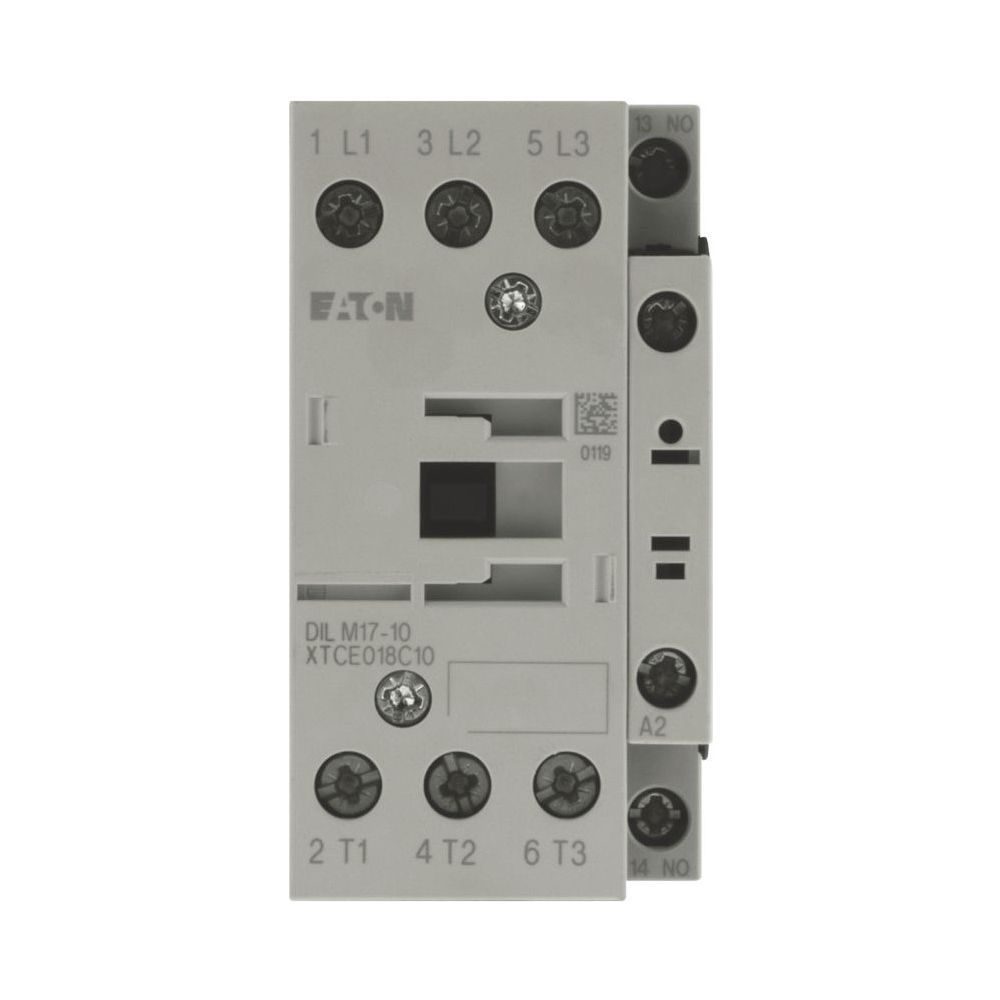

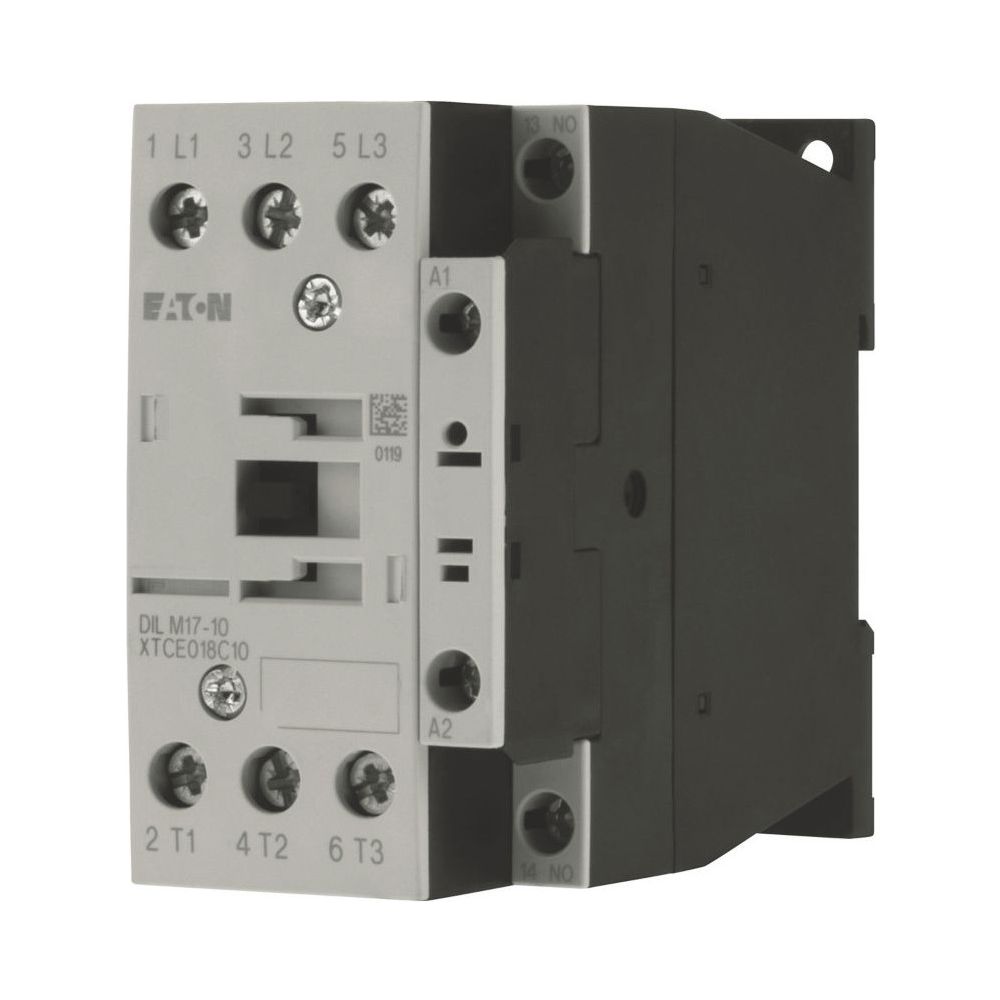

Eaton Leistungsschütz DILM DILM17-10, 3-polig 7,5kW 230V, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller series DILM ist für den zuverlässigen Betrieb von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V eignet sich das Gerät für anspruchsvolle Schaltaufgaben, einschließlich der Steuerung von Motoren der Effizienzklasse IE3. Die Betätigung erfolgt über Wechselstrom bei 230 V (50/60 Hz).

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Prozessen wie Anlassen, Ausschalten im Betrieb, Reversieren oder Tippen. Die robuste Konstruktion in Rahmengröße FS2 ermöglicht eine mechanische Lebensdauer von 10 Millionen Schaltspielen.

Installation und Sicherheit

Die Anschlusstechnik basiert auf Schraubklemmen, die eine sichere Kontaktierung ermöglichen. Das Gerät ist fingersicher nach VDE 0106 T. 100 ausgeführt. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich das Schütz effizient in Schaltschränke integrieren, wobei die Hilfskontakte bei Bedarf erweitert werden können.

Dieses Leistungsschütz überzeugt durch seine Schaltleistung und Zuverlässigkeit im Dauerbetrieb. Mit einem Bemessungsbetriebsstrom von 18 A bei AC-3 (400 V) und einer robusten AC-Betätigung bietet es eine leistungsstarke Lösung für die Motorsteuerung. Die Montage mittels Schraubanschlüssen und die Eignung für IE3-Motoren machen es zu einer flexiblen Komponente für moderne Schaltanlagen.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 4,5 kW
• Steuerspeisespannung: 230 V AC (50/60 Hz)
• Hilfskontakte: 1 Schließer
• Anschlusstechnik: Schraubklemmen
• Breite: 45 mm
• Schutzart: IP00
