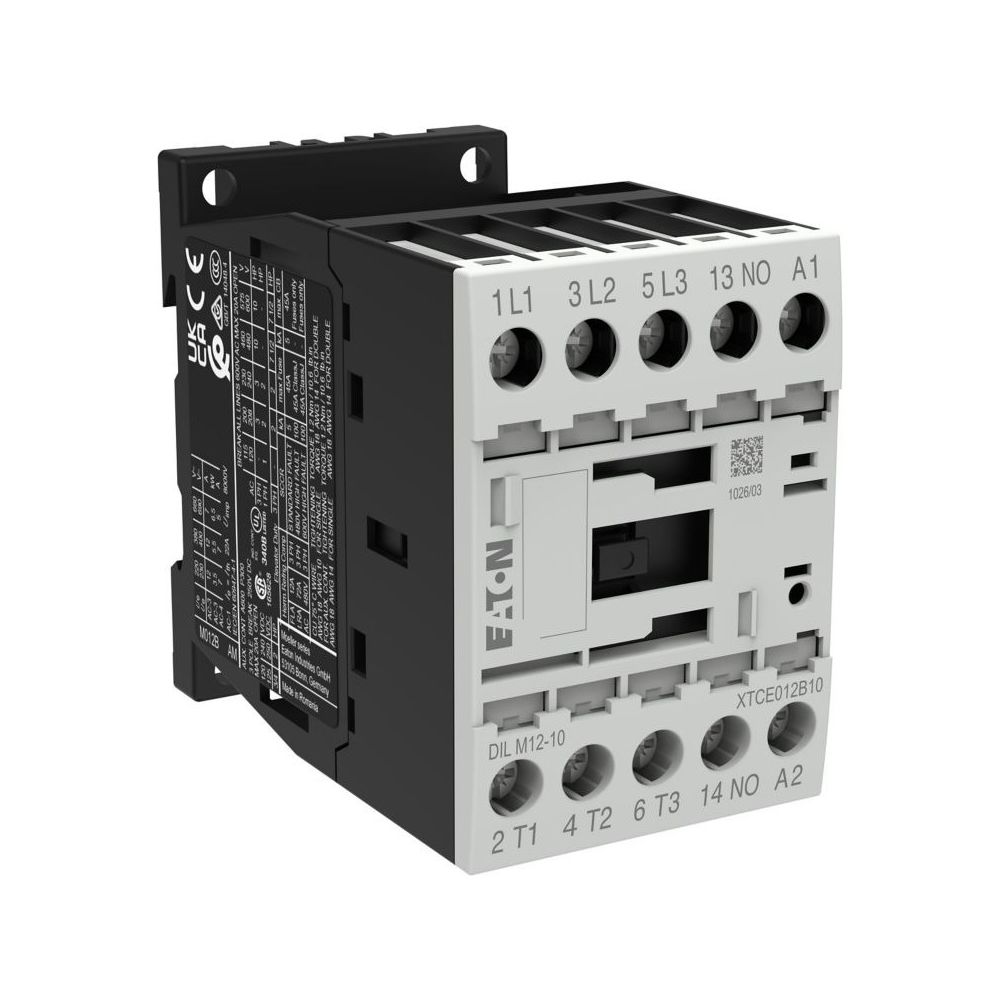

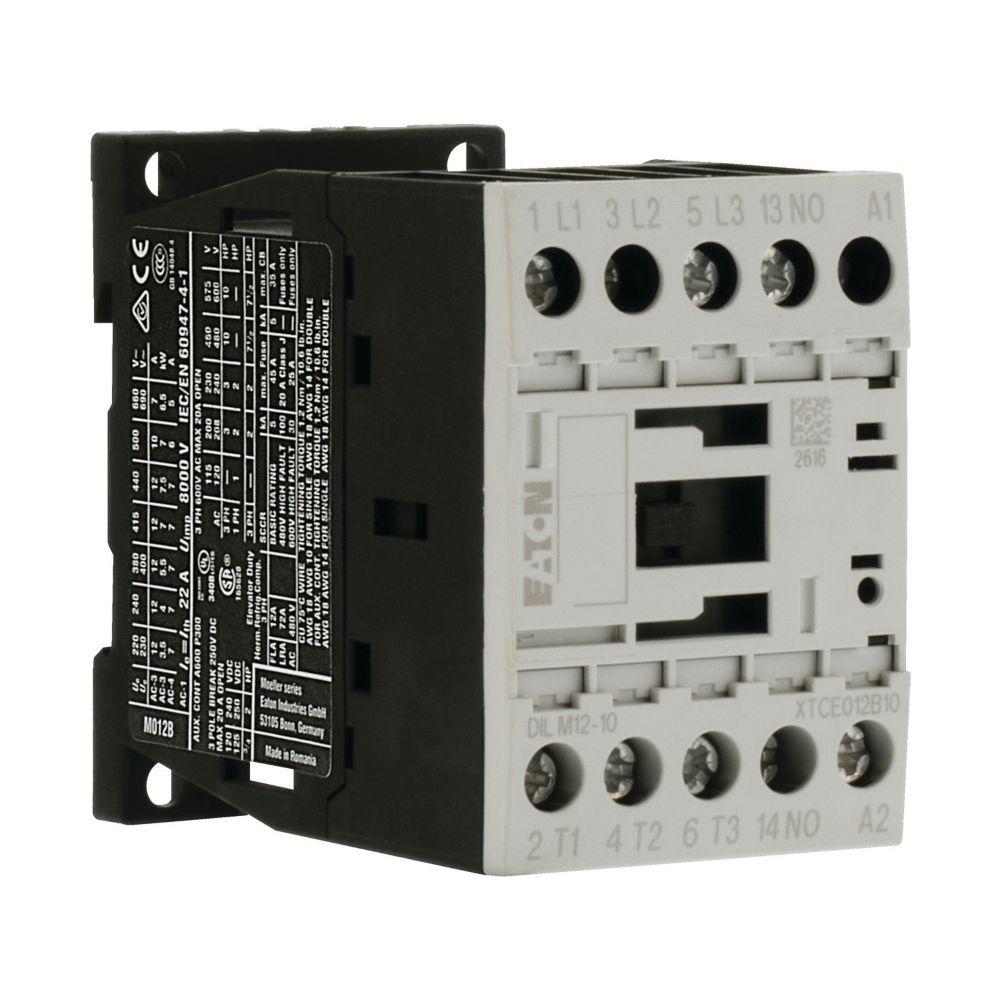

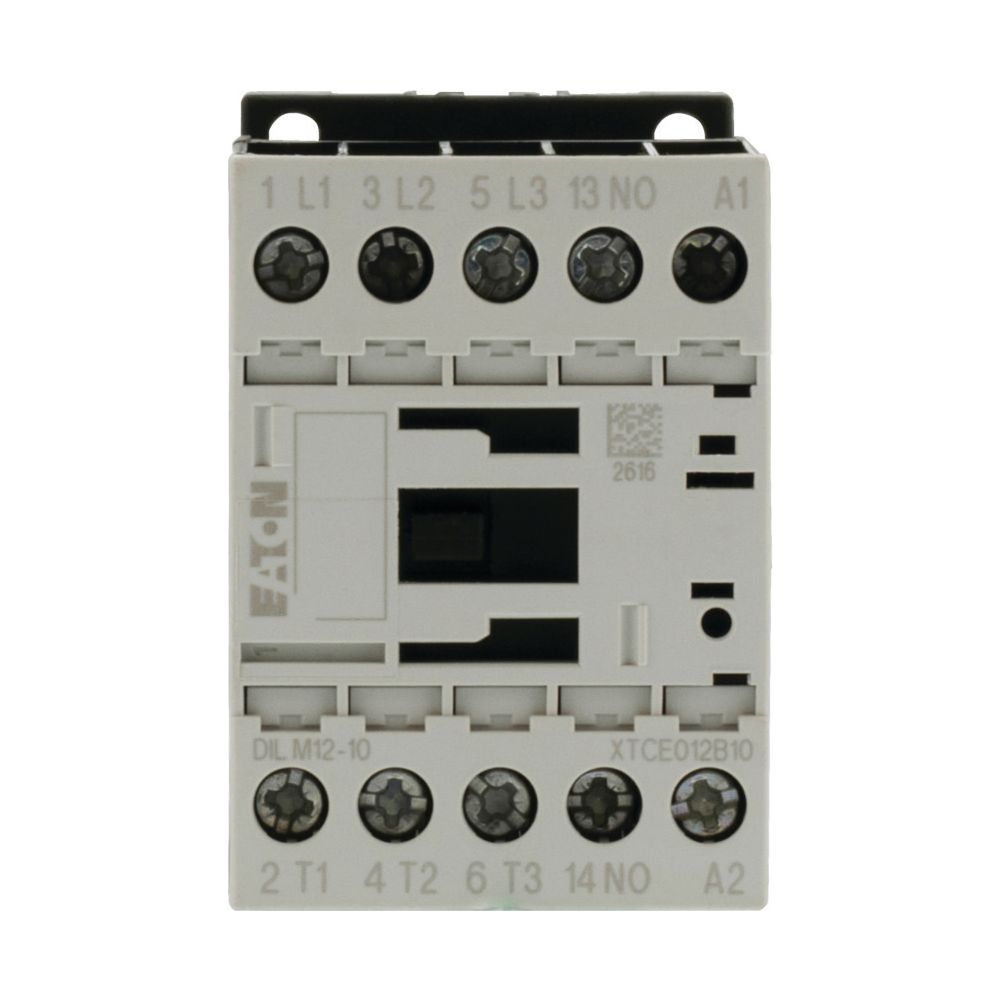

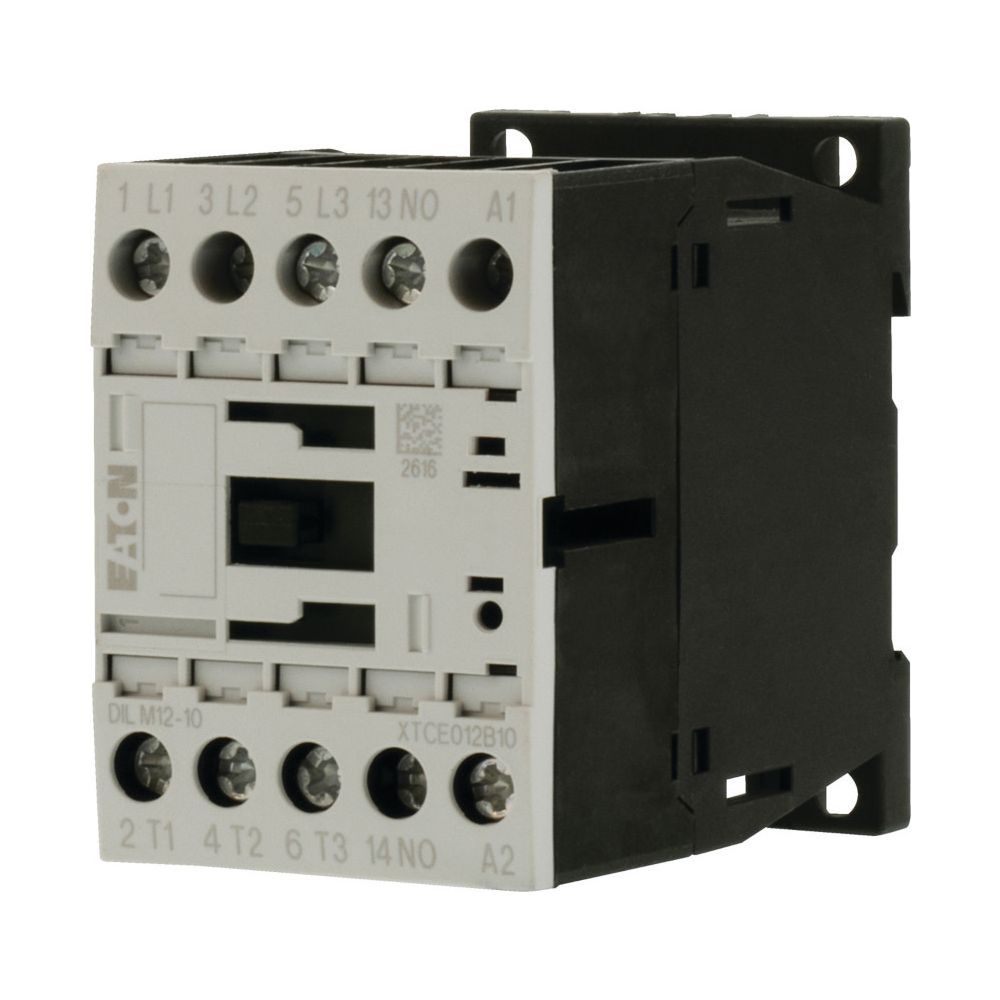

Eaton Leistungsschütz DILM12-10, 3-polig 5,5kW 230V, 68x45x75mm, Schraubklemmen
Dieses 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für den Betrieb von Motoren konzipiert. Das Gerät bietet eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V und ist für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet. Die Betätigung erfolgt über Wechselstrom mit einer Steuerspannung von 230 V bei 50/60 Hz.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für anspruchsvolle Schaltaufgaben ausgelegt, darunter das Anlassen, Ausschalten und Reversieren von Käfigläufermotoren sowie das Schalten von nicht oder leicht induktiven Lasten wie Widerstandsöfen. Dank der robusten Bauweise und der Schraubanschlusstechnik lässt sich das Modul sicher in Schaltanlagen integrieren. Die Schutzart IP20 gewährleistet einen grundlegenden Berührungsschutz bei der Handhabung.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 7 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 3 kW
- Steuerspannung: 230 V AC (50/60 Hz)
- Hilfskontakte: 1 Schließer
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
Mit einer mechanischen Lebensdauer von bis zu 10 Millionen Schaltvorgängen bietet dieses Leistungsschütz eine hohe Zuverlässigkeit für industrielle Anwendungen. Die kompakte Bauform mit einer Breite von 45 mm ermöglicht eine effiziente Platznutzung im Schaltschrank, während die Kompatibilität mit IE3-Motoren eine zukunftssichere Lösung für moderne Antriebssysteme darstellt.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276838 |
| Breite | 45 |
| EAN | 4015082768386 |
| EAN-13 | 4015082768386 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 230 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
