Beschreibung

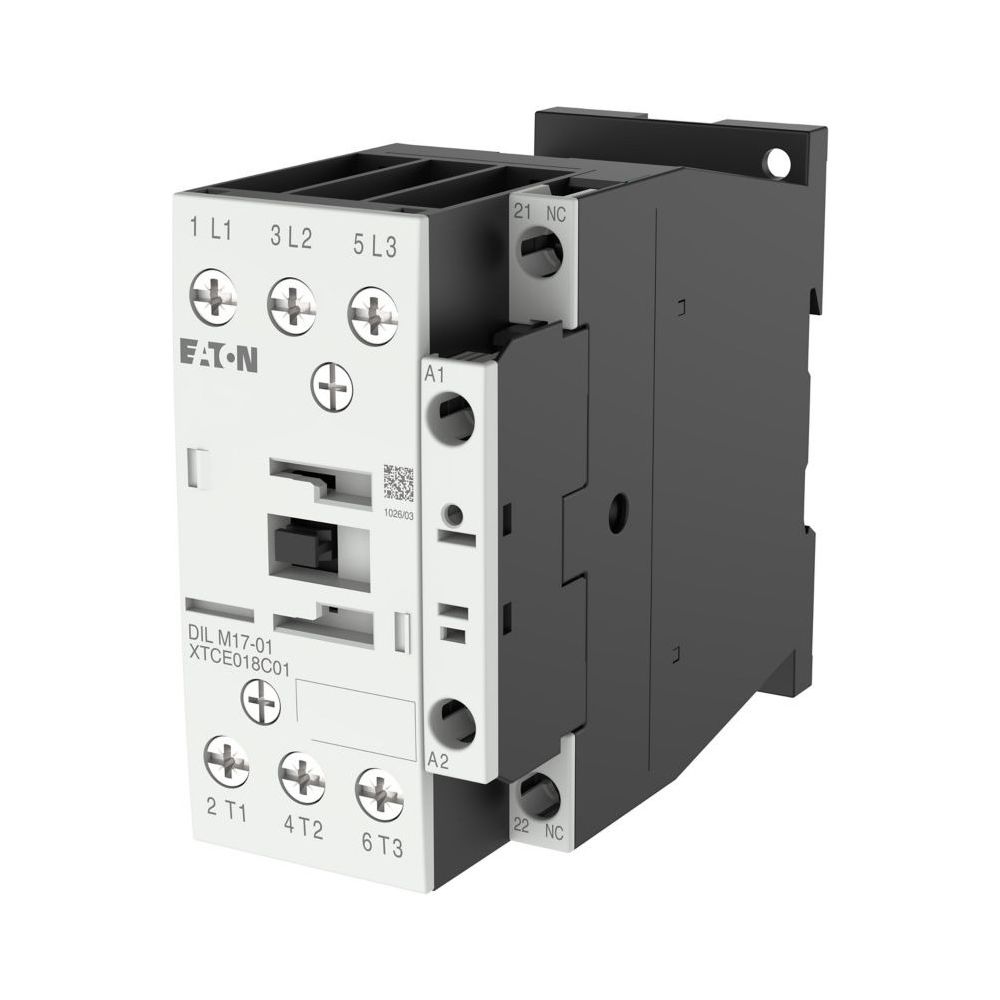

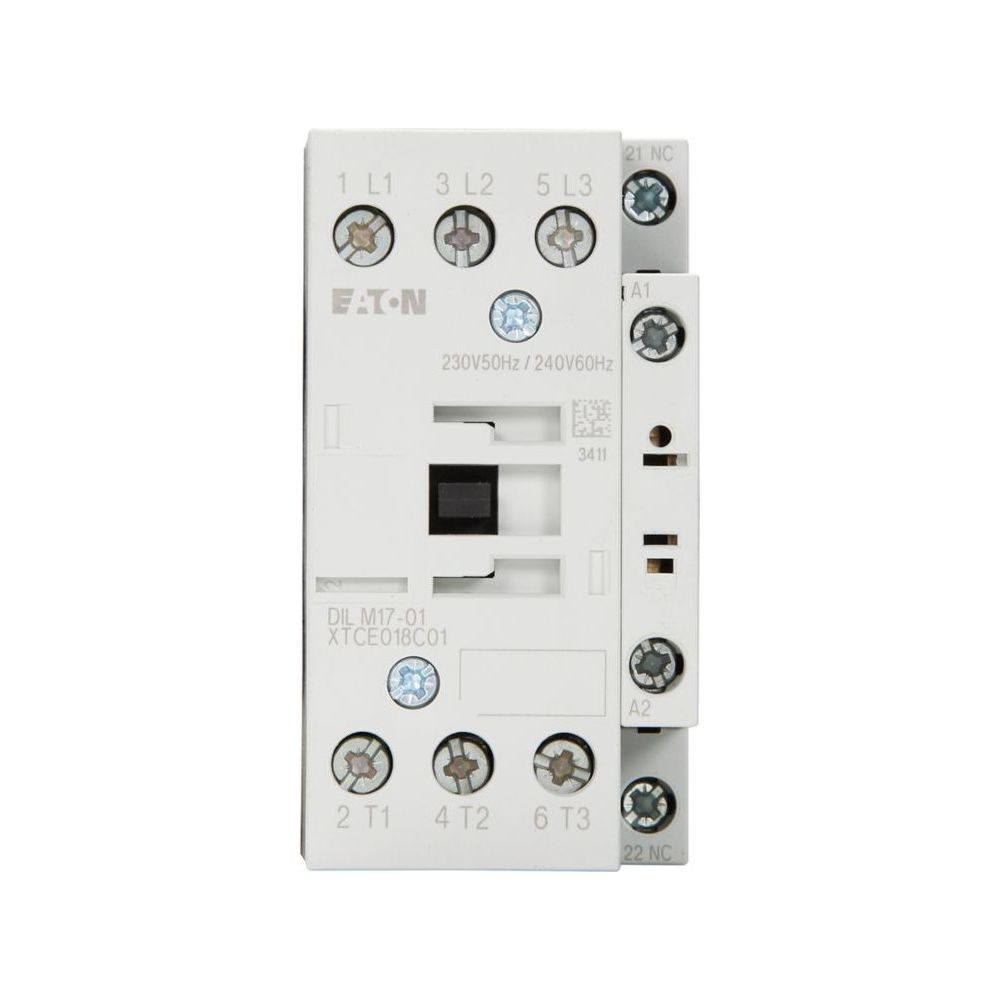

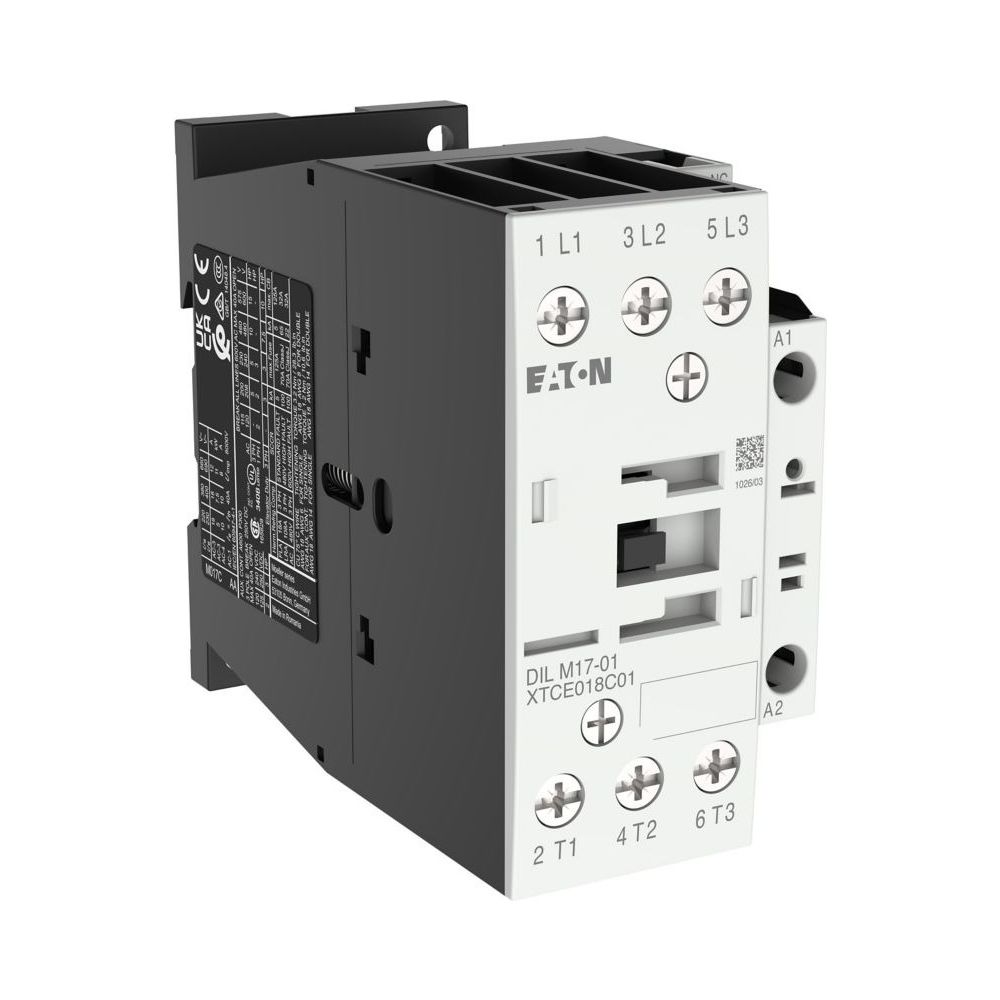

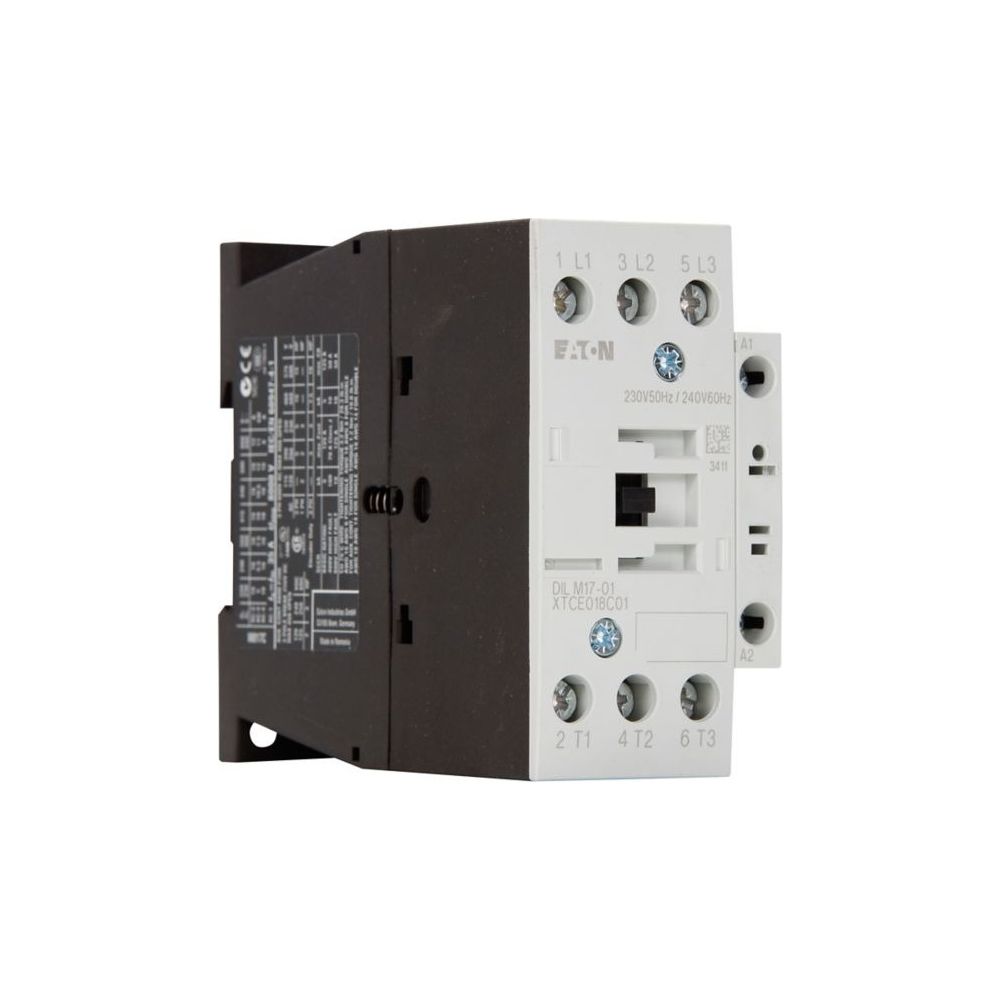

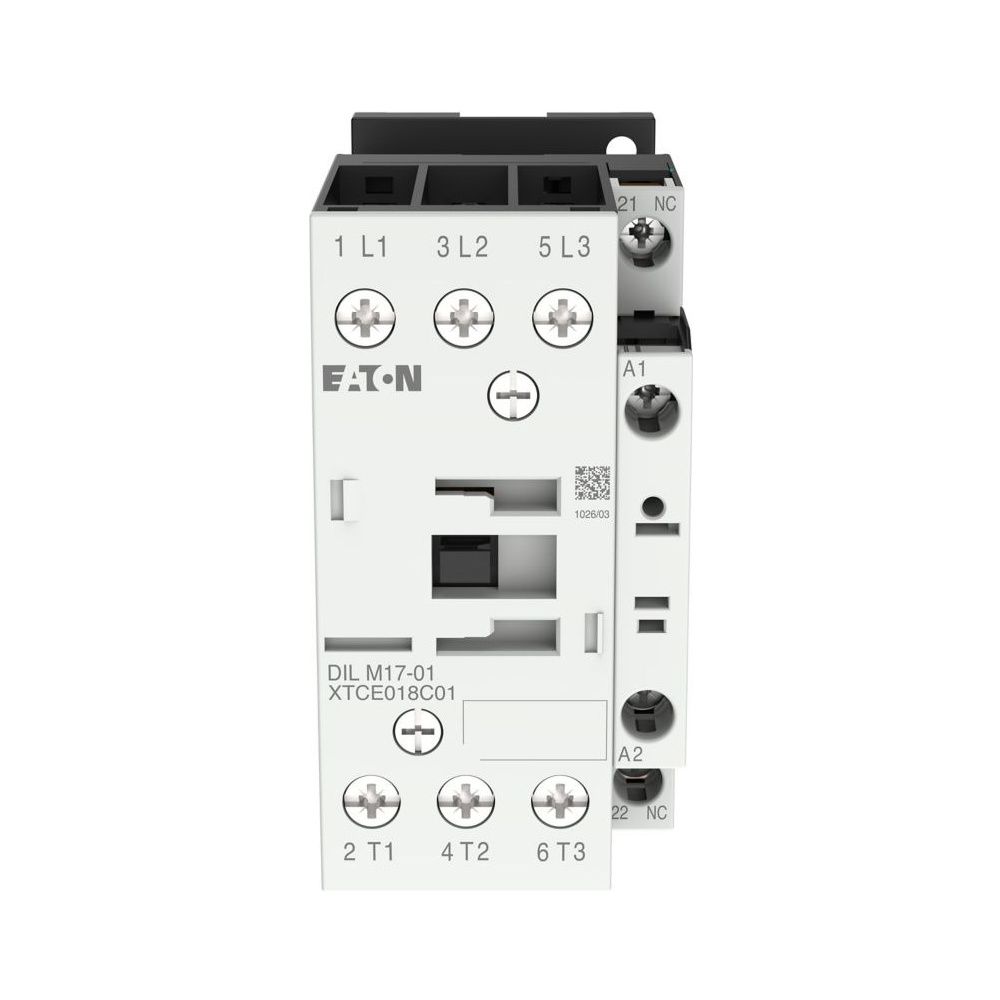

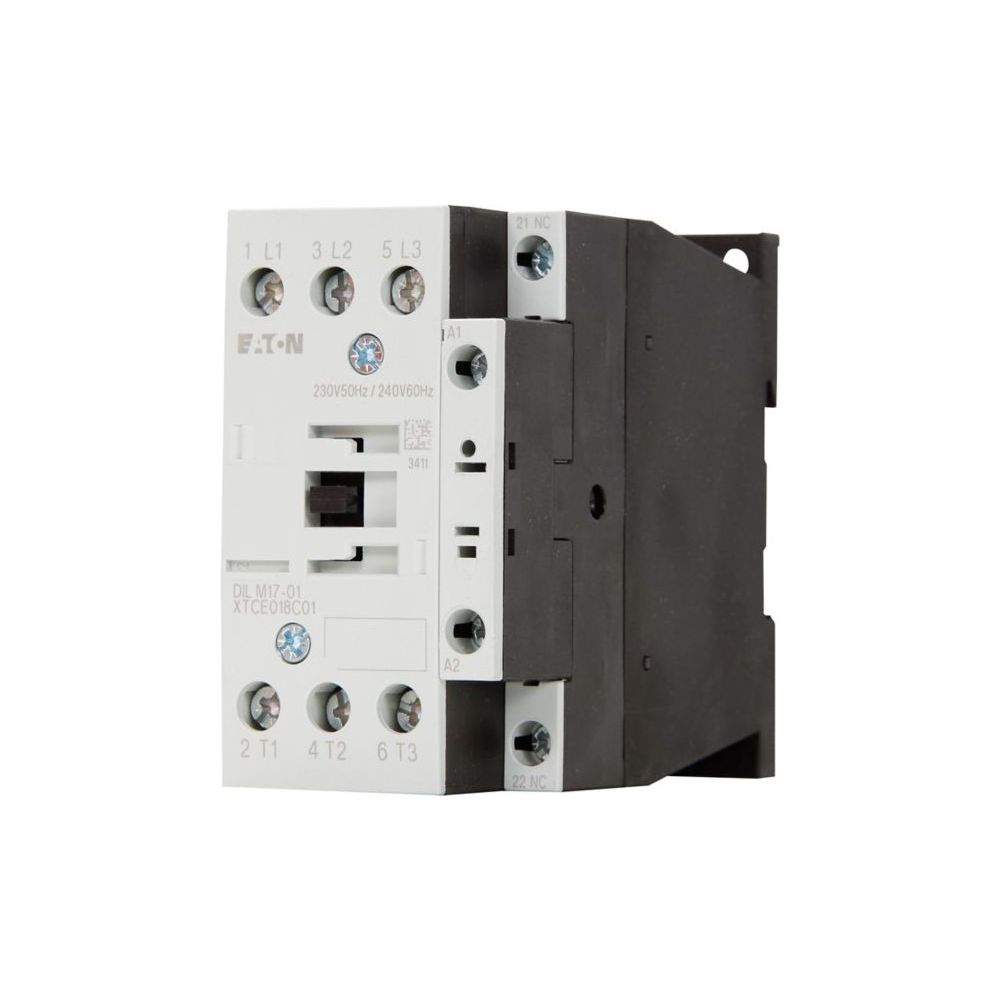

Eaton Leistungsschütz DILM17-01, 7,5kW, 3-polig, 230V/240V, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller series DILM ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Industrie und Haustechnik, einschließlich Motoren der Effizienzklasse IE3.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es zeichnet sich durch eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen aus und ist für eine Einschaltdauer von 100 Prozent ausgelegt. Die Integration in Anlagen erfolgt über robuste Schraubklemmen.
Zuverlässige Steuerung
Die Betätigung erfolgt über Wechselstrom mit einer Steuerspannung von 230 V bei 50 Hz beziehungsweise 240 V bei 60 Hz. Zur Ausstattung gehört ein integrierter Öffner-Hilfskontakt sowie ein Spiegelkontakt. Das Gerät ist für den Einsatz in einer Höhenlage von bis zu 2000 Metern spezifiziert.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 10 A
- Hilfskontakte: 1 Öffner
- Steuerspannung: 230 V (50 Hz) / 240 V (60 Hz)
- Anschlussart: Schraubklemmen
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 97 mm
Durch die Kombination aus hoher Schaltleistung und kompakter Bauweise bietet dieses Leistungsschütz eine effiziente Lösung für die Motorsteuerung. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und der Eignung für IE3-Motoren stellt es eine leistungsfähige Komponente für moderne Schaltanlagen dar, die durch Langlebigkeit und einfache Montage mittels Schraubanschlüssen überzeugt.
Technische Daten
| Hersteller | Eaton |
| Anschlussklemmen | Schraubklemmen |
| Anschlusstechnik | Schraubklemmen |
| Anzahl der Kontakte | 1 Ö |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277036 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082770365 |
| EAN-13 | 4015082770365 |
| Einschaltdauer | 100 |
| Gewicht | 0,447 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 18 |
| Ie bie AC-4, 400V | 10 |
| Leistungsaufnahme | 7,5 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 4,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,428 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
