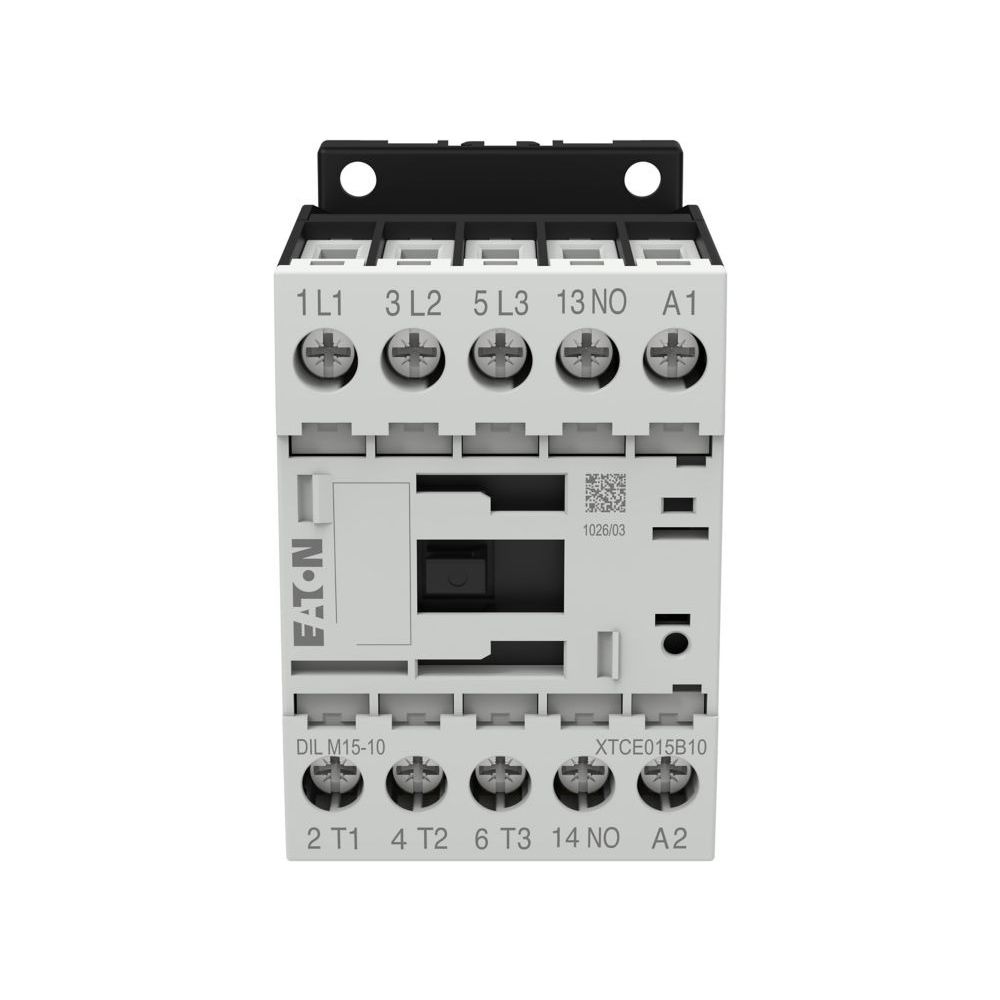

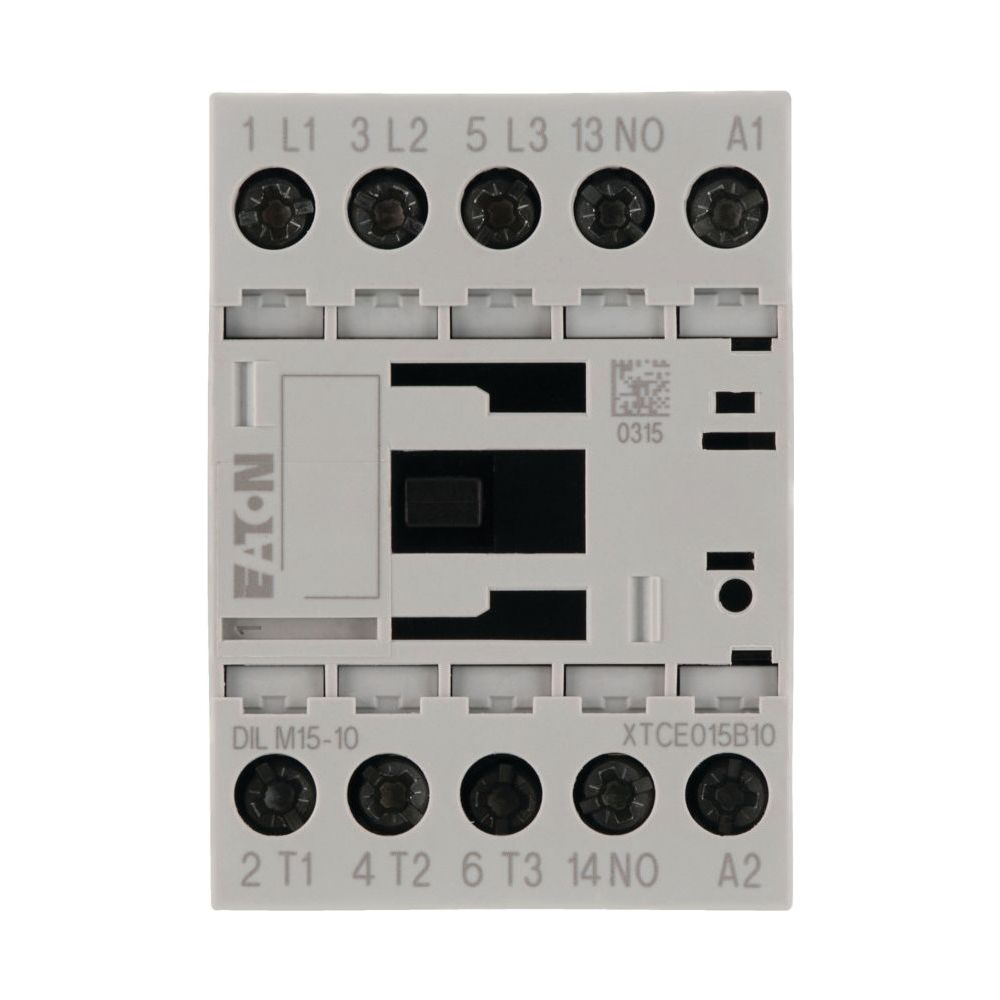

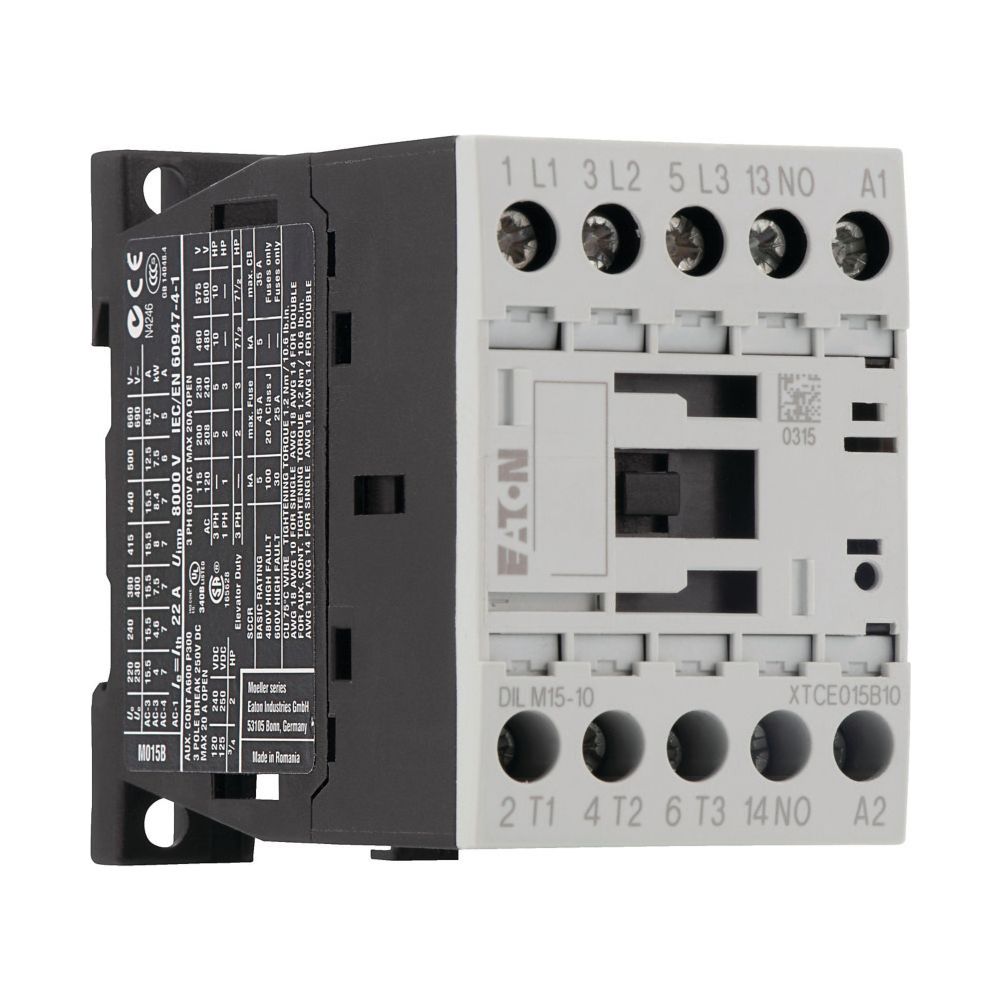

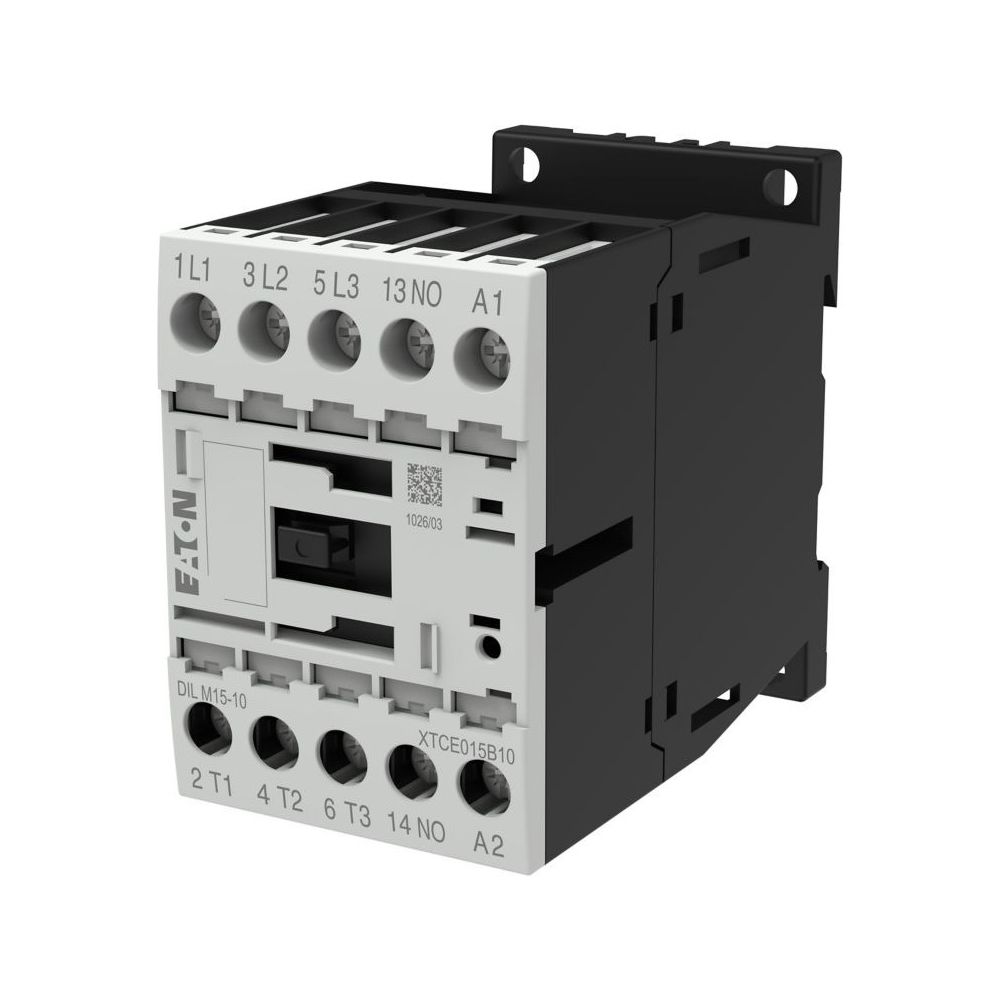

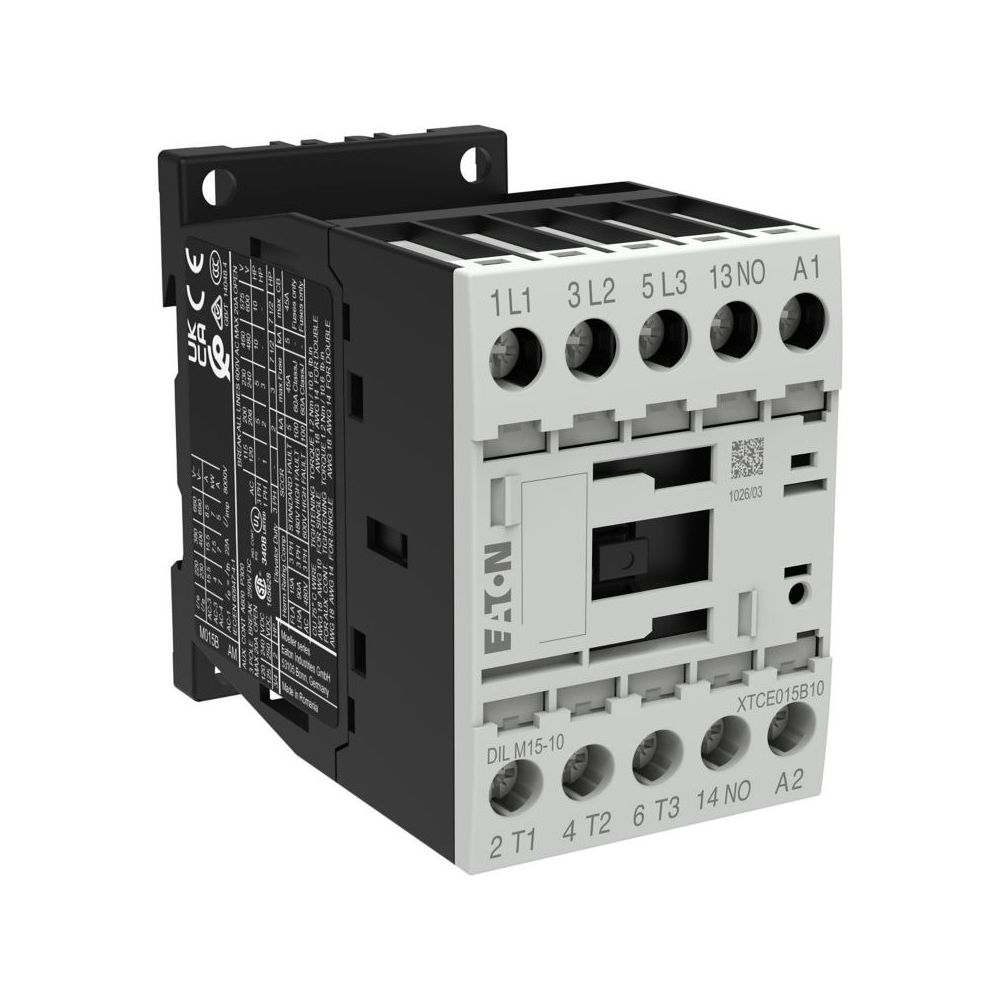

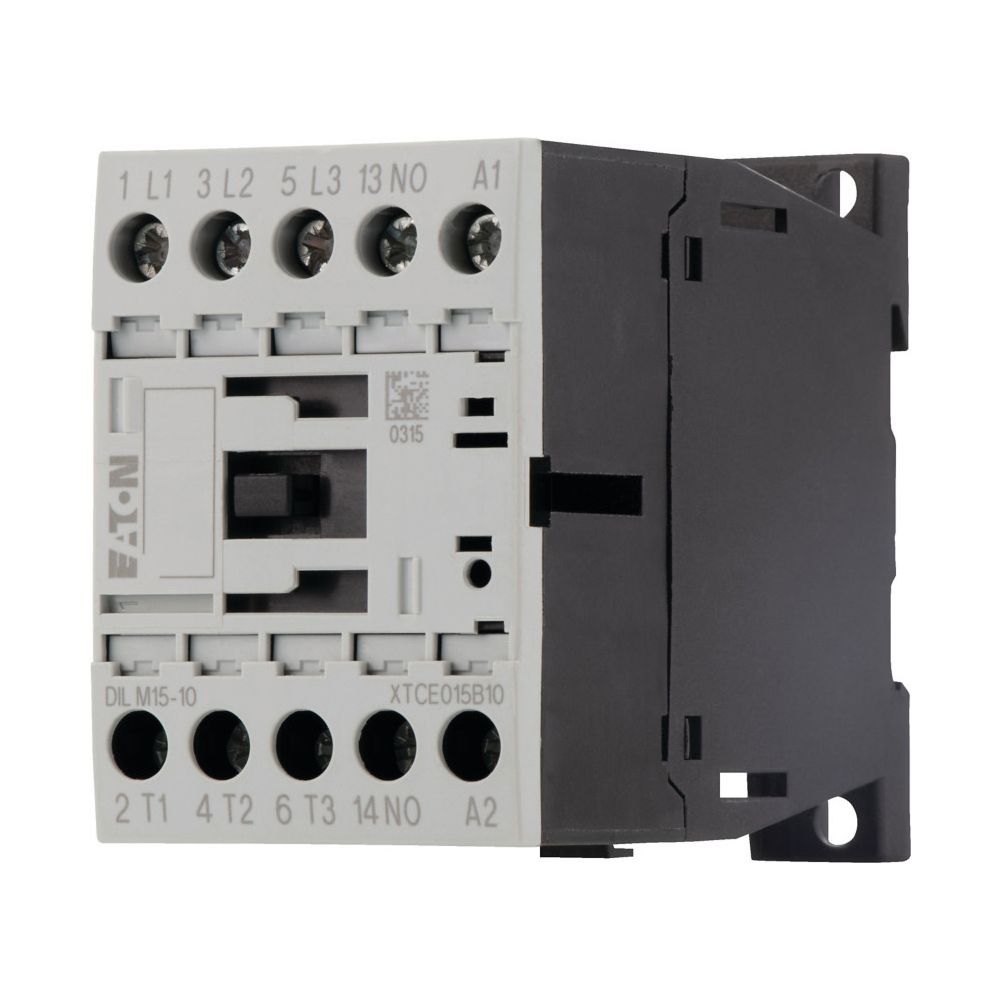

Eaton Leistungsschütz DILM15-10, 3-polig, 7,5kW, 230V, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller series DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V eignet sich das Gerät für anspruchsvolle Schaltaufgaben in industriellen Anwendungen. Die Betätigung erfolgt über eine 230 V 50/60 Hz Wechselstromspule, wobei der Anschluss über Schraubklemmen realisiert wird.
Einsatzbereiche und Funktionalität
Das Schütz ist für den Einsatz in verschiedenen Gebrauchskategorien optimiert, darunter AC-3 für Käfigläufermotoren sowie AC-1 für nicht oder leicht induktive Lasten wie Widerstandsöfen. Es unterstützt zudem Anwendungen im Bereich AC-4, wie das Reversieren oder Tippen von Motoren. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt. Die kompakte Bauweise in der Rahmengröße FS1 ermöglicht eine platzsparende Montage in Schaltanlagen.
Sicherheit und Installation
Das Schütz entspricht der Schutzart IP20 und bietet einen Berührungsschutz bei senkrechter Betätigung von vorne. Die Anschlusstechnik mit Schraubklemmen erlaubt eine sichere Leiteranbindung. Das Gerät ist für eine Höhenlage von bis zu 2000 m ausgelegt und erfüllt die Anforderungen für den industriellen Einsatz.
Das Leistungsschütz bietet eine hohe Betriebssicherheit für Motorsteuerungen und industrielle Schaltanlagen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 15,5 A in der Kategorie AC-3 ist es eine leistungsfähige Komponente für den professionellen Anlagenbau. Die 3-polige Ausführung mit 230 V Wechselstrombetätigung und die robuste Schraubanschlusstechnik gewährleisten eine zuverlässige Funktion in anspruchsvollen Betriebsumgebungen.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 15,5 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Steuerspeisespannung: 230 V AC (50/60 Hz)
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Rahmengröße: FS1
- Breite: 45 mm
- Gewicht: 0,24 kg
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-290066 |
| Breite | 45 |
| EAN | 4015082900663 |
| EAN-13 | 4015082900663 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 15,5 |
| Ie bie AC-4, 400V | 7 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 230 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
