Beschreibung

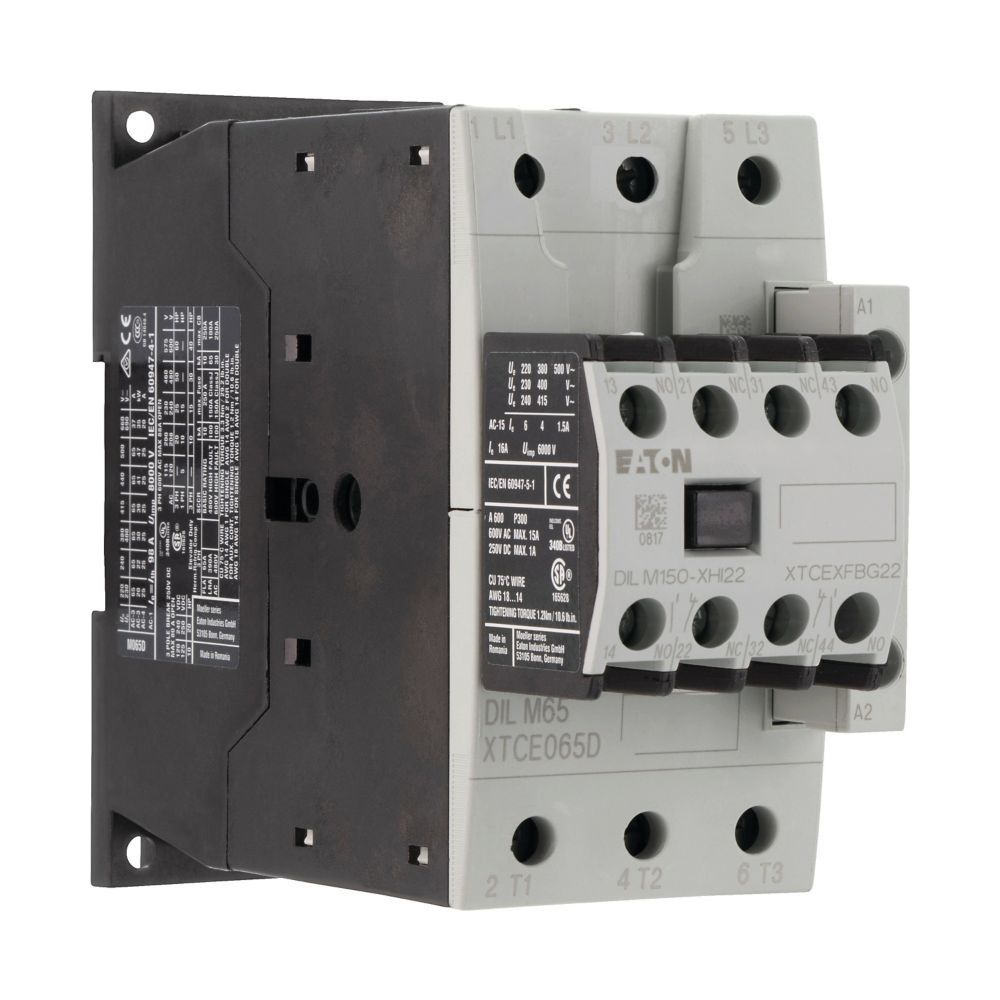

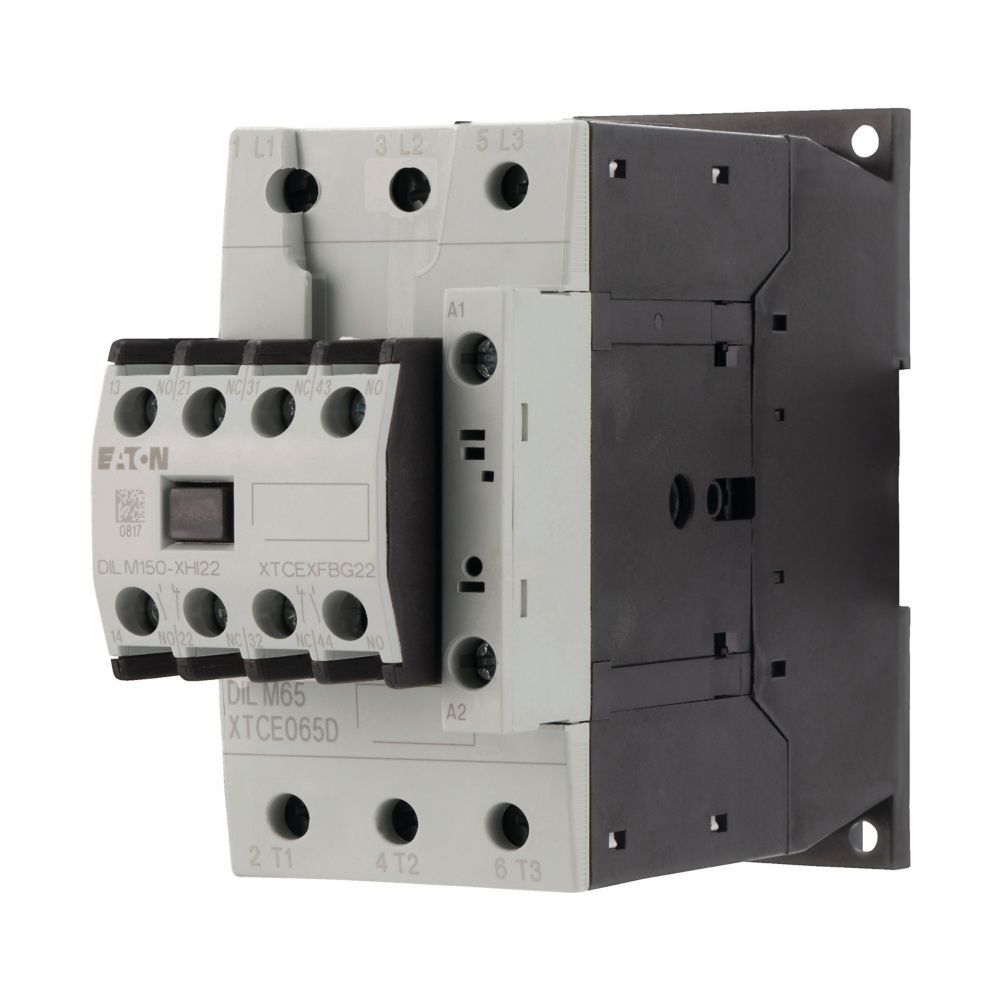

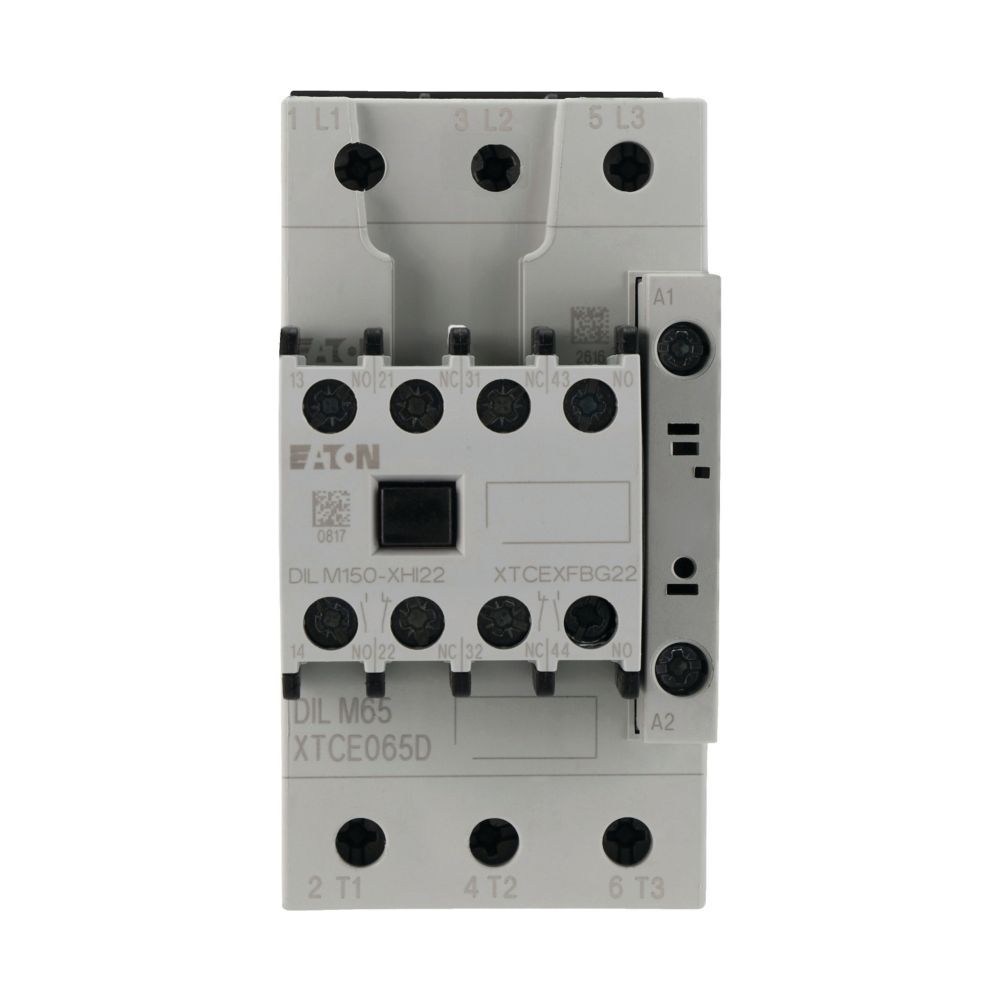

Eaton Leistungsschütz DILM65-22, 30kW, 230V 50Hz, 240V 60Hz, 3-polig, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für das Schalten von Motoren und induktiven Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V und einem Bemessungsbetriebsstrom von 65 A (AC-3) eignet sich das Gerät für industrielle Anwendungen. Es ist für den Betrieb mit Wechselstrom ausgelegt und unterstützt Motoren der Effizienzklasse IE3.
Robuste Schalttechnik für Motoren
Das Schütz ist für den Einsatz in verschiedenen Gebrauchskategorien optimiert, darunter AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Die integrierte Spiegelkontakt-Ausstattung erhöht die Betriebssicherheit in Schaltanlagen. Dank der Schraubklemmen-Anschlusstechnik ist eine dauerhafte Kontaktierung sichergestellt. Das Gerät zeichnet sich durch eine mechanische Lebensdauer von 10 Millionen Schaltspielen aus und ist für eine Umgebungstemperatur von bis zu 60 °C im offenen Zustand ausgelegt.
Vielseitige Einsatzmöglichkeiten
Die kompakte Bauweise mit einer Breite von 55 mm ermöglicht eine platzsparende Montage in Schaltschränken. Das Schütz ist für eine maximale Höhenlage von 2000 m spezifiziert und erfüllt die Anforderungen der Norm IEC/EN 60947. Durch die Kompatibilität mit IE3-Motoren bietet das Schütz eine Lösung für moderne Antriebssysteme. Die Betätigung erfolgt über eine Wechselstromspule, die für 230 V bei 50 Hz sowie 240 V bei 60 Hz ausgelegt ist.
Das Leistungsschütz überzeugt durch Zuverlässigkeit und Flexibilität bei der Steuerung von Motoren und elektrischen Lasten. Mit einer Leistung von 30 kW bei 400 V und einer robusten 3-poligen Ausführung bietet es eine leistungsstarke Basis für industrielle Schaltaufgaben. Die einfache Integration durch Schraubklemmen und die Eignung für IE3-Motoren machen es zu einer effizienten Wahl für den professionellen Schaltanlagenbau.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 30 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 65 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 25 A
- Polzahl: 3-polig
- Steuerspannung: 230 V (50 Hz) / 240 V (60 Hz)
- Anschlusstechnik: Schraubklemmen
- Breite: 55 mm
- Höhe: 115 mm
- Tiefe: 147 mm
- Gewicht: 0,922 kg
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277926 |
| Ausstattung | Spiegelkontakt |
| Breite | 55 |
| EAN | 4015082779269 |
| EAN-13 | 4015082779269 |
| Einschaltdauer | 100 |
| Gewicht | 0,973 kg |
| Höhe | 115 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 65 |
| Ie bie AC-4, 400V | 25 |
| Leistungsaufnahme | 30 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 12 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 147 |
| Produktbreite | 55 |
| Produktgewicht | 0,922 |
| Produkthöhe | 115 |
| Produktkategorie | Schütze |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 147 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 1,9 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 2 |
| WEEE-Nr. | 92318050 |
