Beschreibung

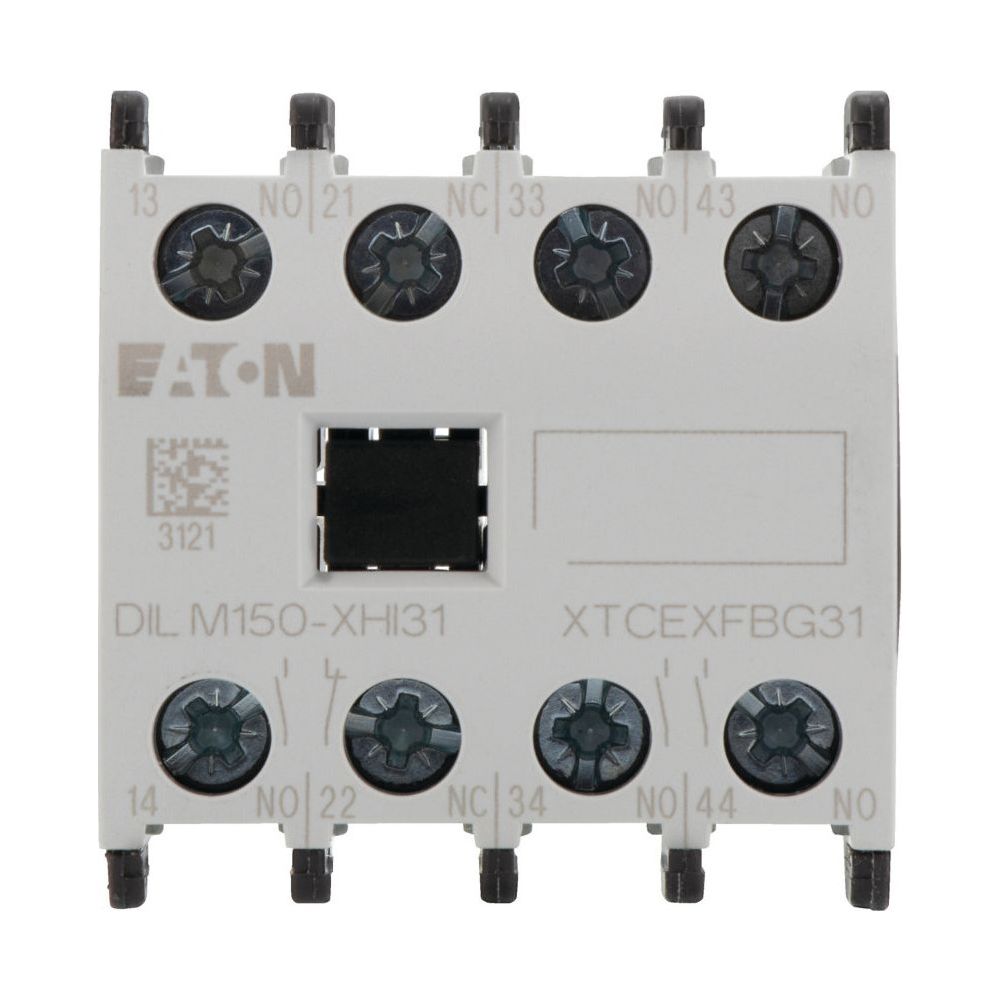

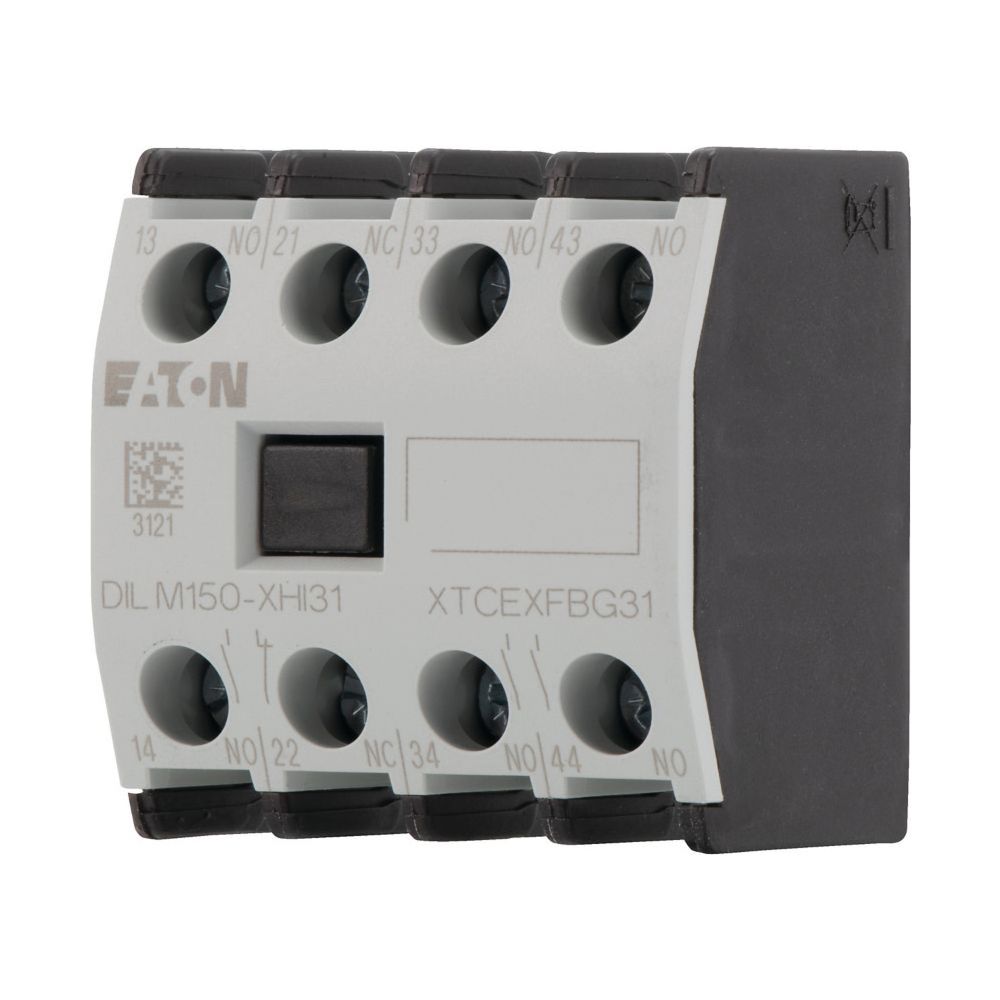

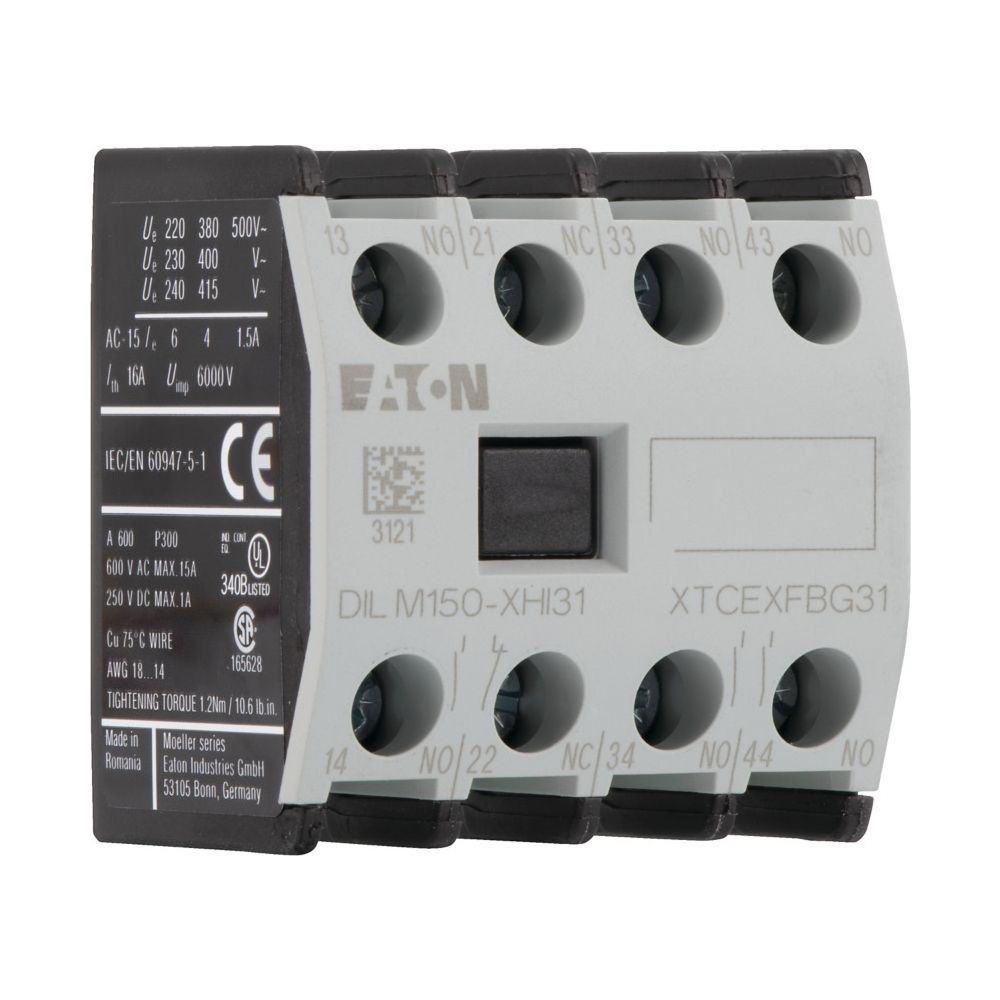

Eaton Hilfsschalterbaustein DILM DILM150-XHI31, 4-polig, 3 S, 1 Ö, Frontbefestigung, Schraubklemmen
Dieser 4-polige Hilfsschalterbaustein aus der Eaton Moeller DILM-Serie dient der frontalen Erweiterung von Schützen für Standardanwendungen. Das Modul ist mit zwangsgeführten Kontakten ausgestattet und ermöglicht eine zuverlässige Signalübertragung in Schaltanlagen. Die Montage erfolgt durch einfaches Aufstecken an der Frontseite, wobei der Anschluss über Schraubklemmen realisiert wird.
Funktion und Anwendung
Der Baustein verfügt über 3 Schließer und 1 Öffner, die eine präzise Steuerung in Schaltkreisen ermöglichen. Das Gerät ist für eine Vielzahl von Schütztypen der DILM- und DILMF-Reihen konzipiert und bietet eine hohe Kontaktzuverlässigkeit. Die Schutzart IP20 gewährleistet einen Berührungsschutz bei der Bedienung.
Montage und technische Details
Die Installation ist dank der Frontbefestigung zeitsparend. Die Anschlusstechnik mit Schraubklemmen unterstützt Leiterquerschnitte von 0,75 bis 2,5 mm² und erfordert ein Anzugsdrehmoment von 1,2 Nm. Der konventionelle thermische Strom Ith beträgt 16 A bei 60 °C.
Der Hilfsschalterbaustein überzeugt durch seine kompakte Bauweise und mechanische Robustheit. Mit einer Konfiguration von 3 Schließern und 1 Öffner sowie einem Bemessungsbetriebsstrom von 6 A bei AC-15 (230 V) bietet er eine leistungsfähige Lösung für Steuerungsaufgaben. Die einfache Aufsteckmontage und die Kompatibilität mit zahlreichen Schütztypen machen ihn zu einer flexiblen Komponente für den professionellen Schaltanlagenbau.
Technische Daten
- Polzahl: 4-polig
- Kontakte Schließer: 3
- Kontakte Öffner: 1
- Anschlusstechnik: Schraubklemmen
- Montageart: Frontbefestigung
- Bemessungsbetriebsstrom AC-15 (230 V): 6 A
- Konventioneller thermischer Strom Ith: 16 A
- Schutzart: IP20
- Produktbreite: 45 mm
- Produkthöhe: 46 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-277949 |
| Ausführung | aufsteckbar |
| EAN | 4015082779498 |
| EAN-13 | 4015082779498 |
| Fassung | ohne |
| Gewicht | 0,06 kg |
| Modellcode | DILM150-XHI31 |
| Montageart | Frontbefestigung |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 39 |
| Produktbreite | 45 |
| Produktgewicht | 0,055 |
| Produkthöhe | 46 |
| Schließer | 3 |
| Schutzart | IP20 |
| Strom max | 6 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
