Beschreibung

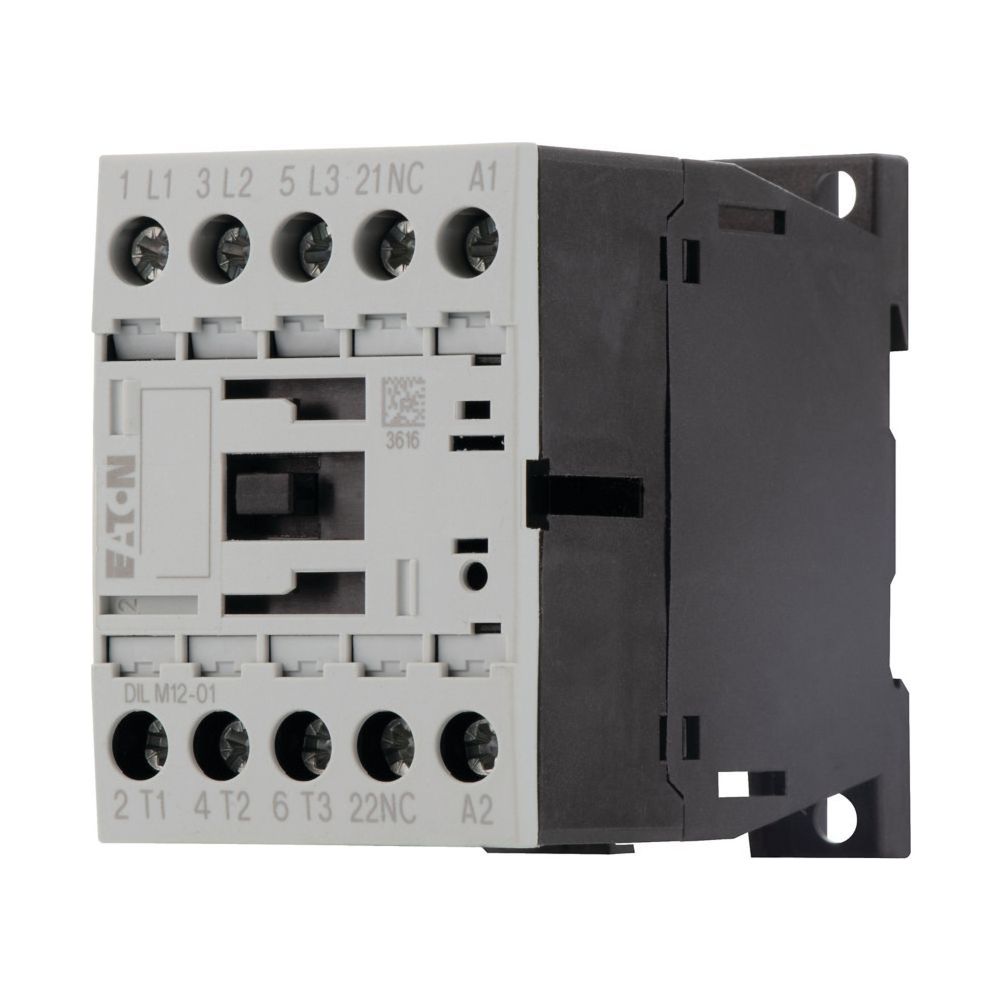

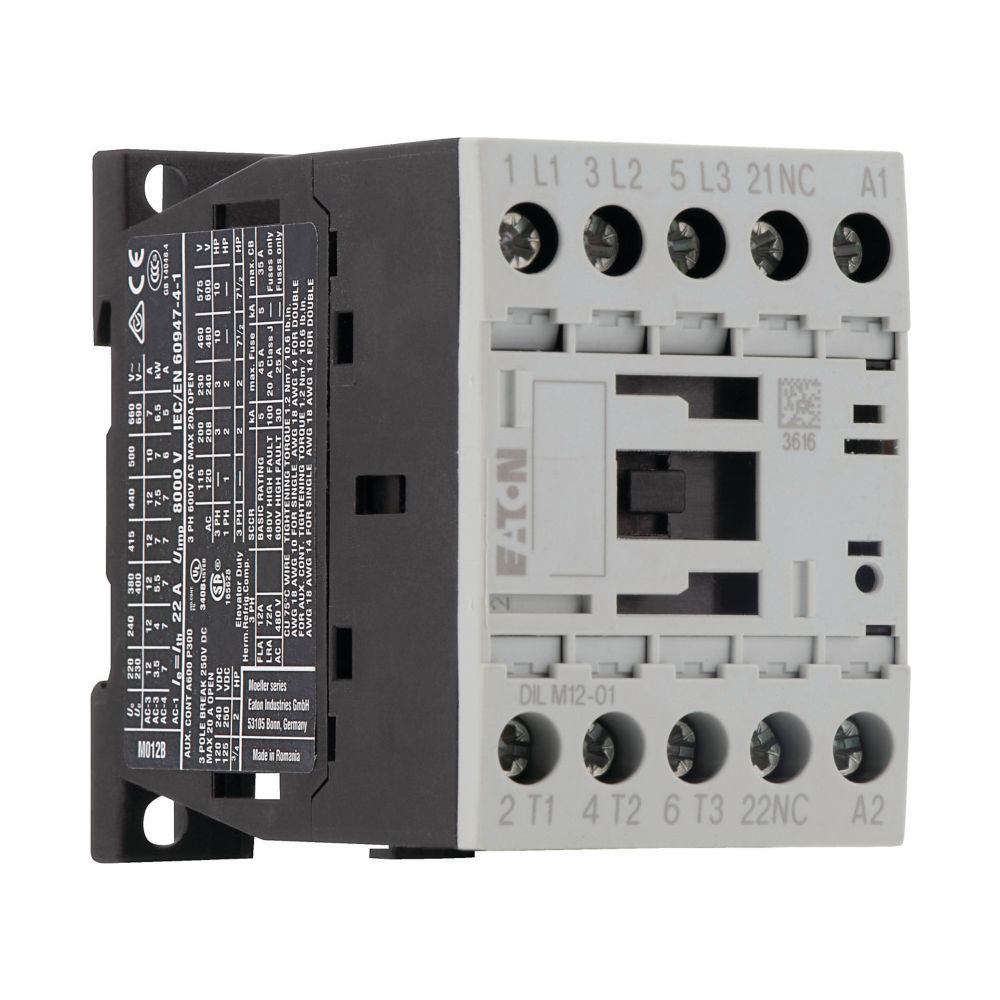

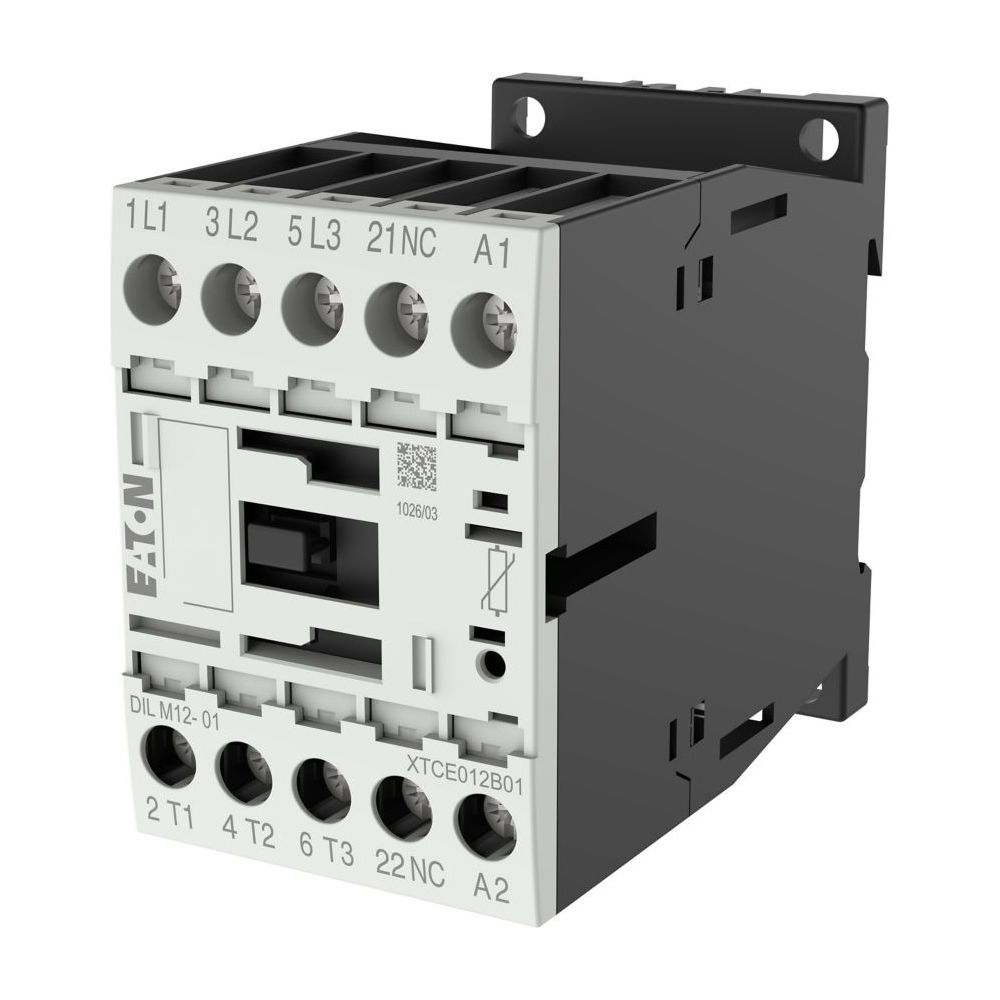

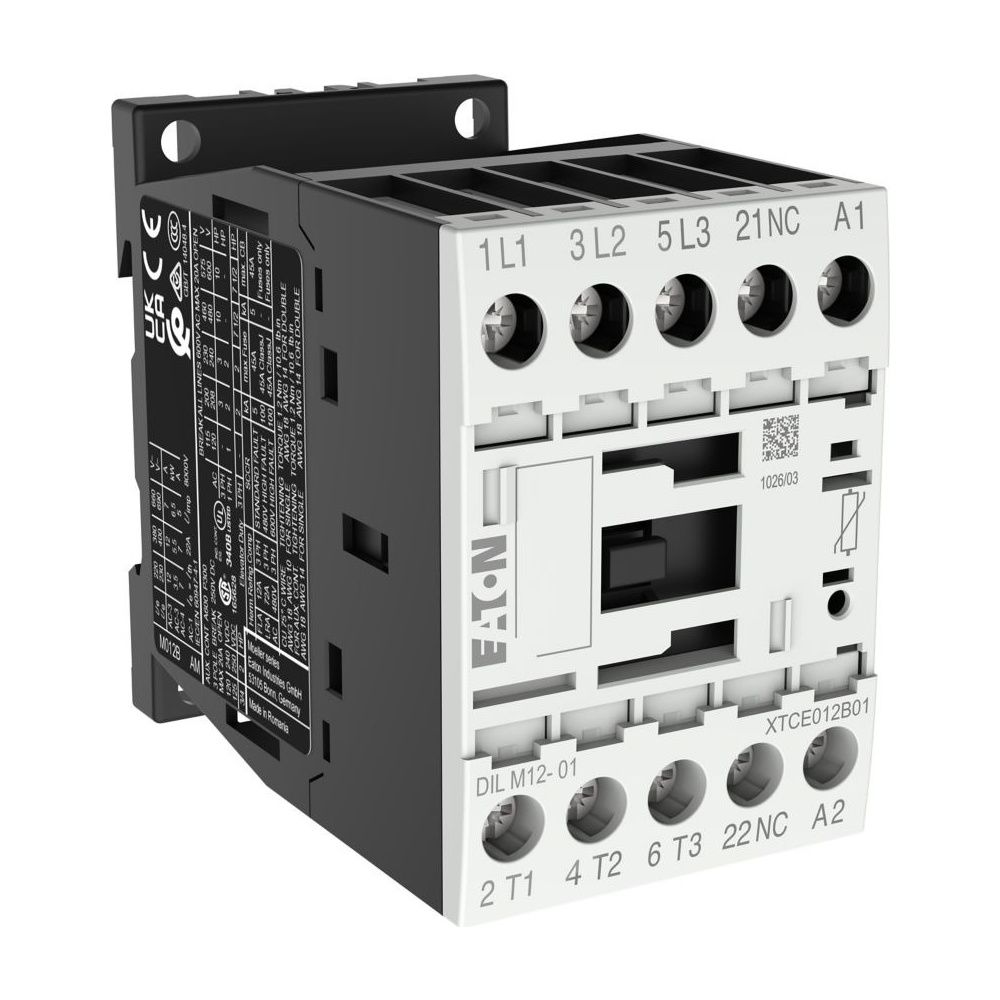

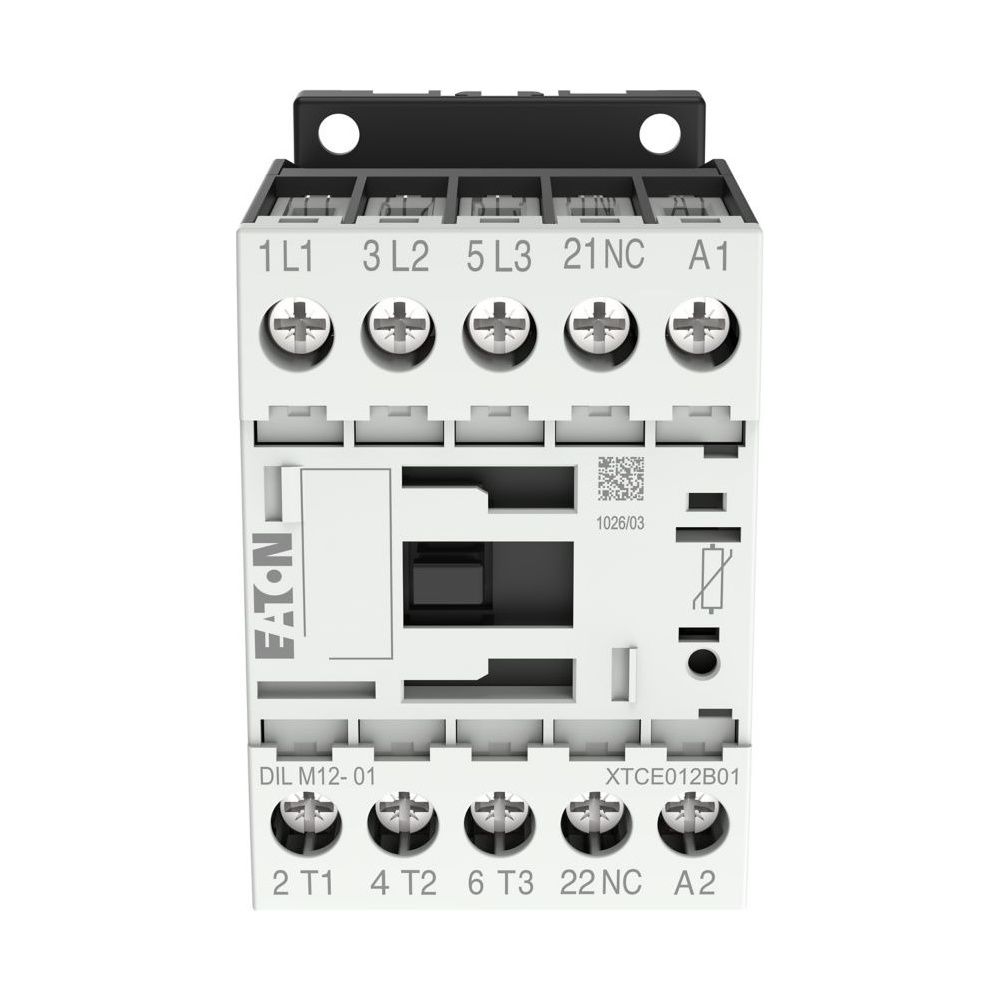

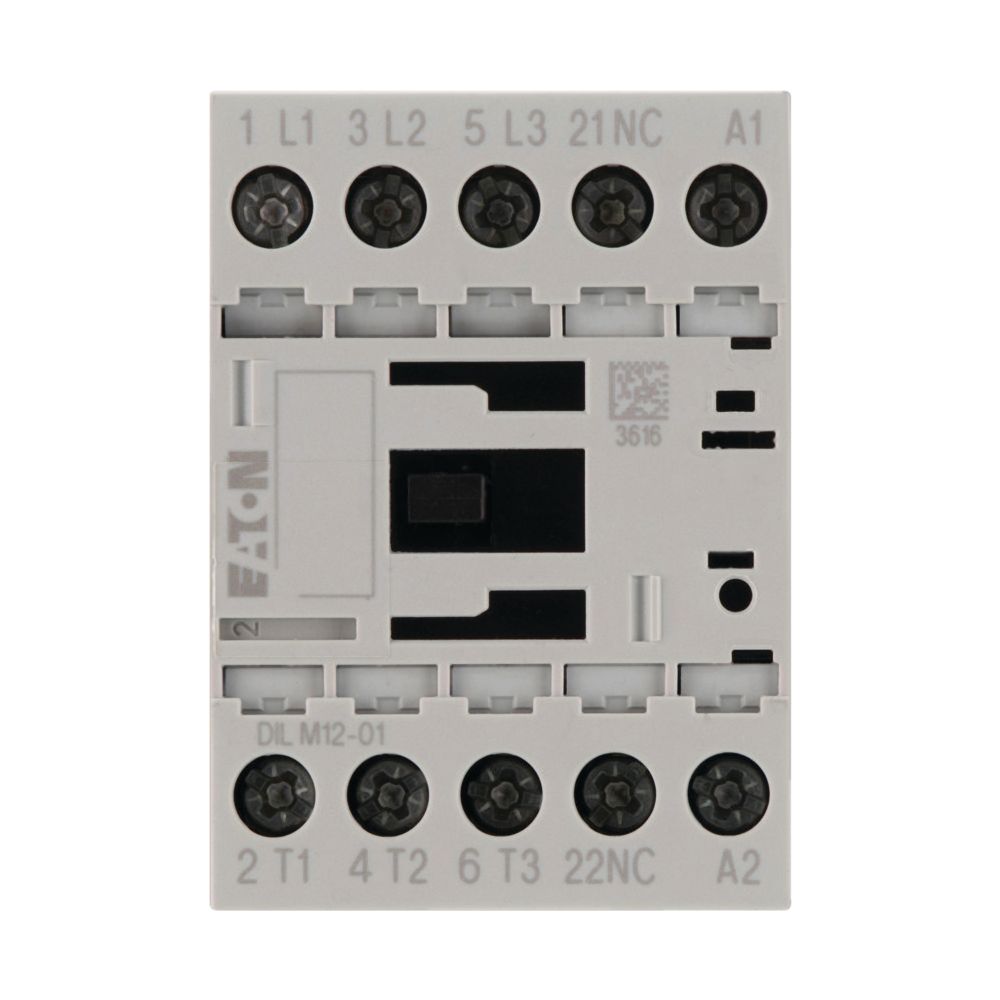

Eaton Leistungsschütz DILM DILM12-01(24VDC), 3-polig 5,5kW, 1 Öffner, 24V DC, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für das Schalten von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V eignet sich das Gerät für industrielle Anwendungen und ist für Motoren der Effizienzklasse IE3 optimiert. Die Betätigung erfolgt über eine 24 V DC Gleichstromspule, die über eine integrierte Schutzbeschaltung verfügt.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt die Gebrauchskategorien AC-1, AC-3 und AC-4 ab und ermöglicht den Einsatz bei nicht oder leicht induktiven Lasten, Käfigläufermotoren sowie für Reversier- und Tippbetrieb. Die kompakte Bauweise mit einer Breite von 45 mm erlaubt eine platzsparende Montage. Dank der Schraubklemmen-Anschlusstechnik ist eine sichere Installation möglich. Das Gerät ist zudem für die Anbindung an das SmartWire-DT System vorbereitet.
Robuste Konstruktion
Die mechanische Lebensdauer ist auf 10 Millionen Schaltspiele ausgelegt, was eine hohe Zuverlässigkeit im Betrieb sicherstellt. Das Schütz verfügt über einen integrierten Öffner-Hilfskontakt und ist gemäß Schutzart IP20 gegen Berührung geschützt. Die Auslegung für eine Umgebungshöhe von bis zu 2000 m unterstreicht die Eignung für industrielle Umgebungen.
Dieses Leistungsschütz bietet eine effiziente Lösung für die Motorsteuerung und überzeugt durch seine kompakte Bauform sowie die Kompatibilität mit modernen IE3-Motoren. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einer zuverlässigen 24 V DC Gleichstrombetätigung stellt es eine leistungsfähige Komponente für Schaltanlagen dar.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 7 A
- Steuerspannung: 24 V DC
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276880 |
| Breite | 45 |
| EAN | 4015082768805 |
| EAN-13 | 4015082768805 |
| Einschaltdauer | 100 |
| Gewicht | 0,309 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM12-01(24VDC) |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,296 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 4,6 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
