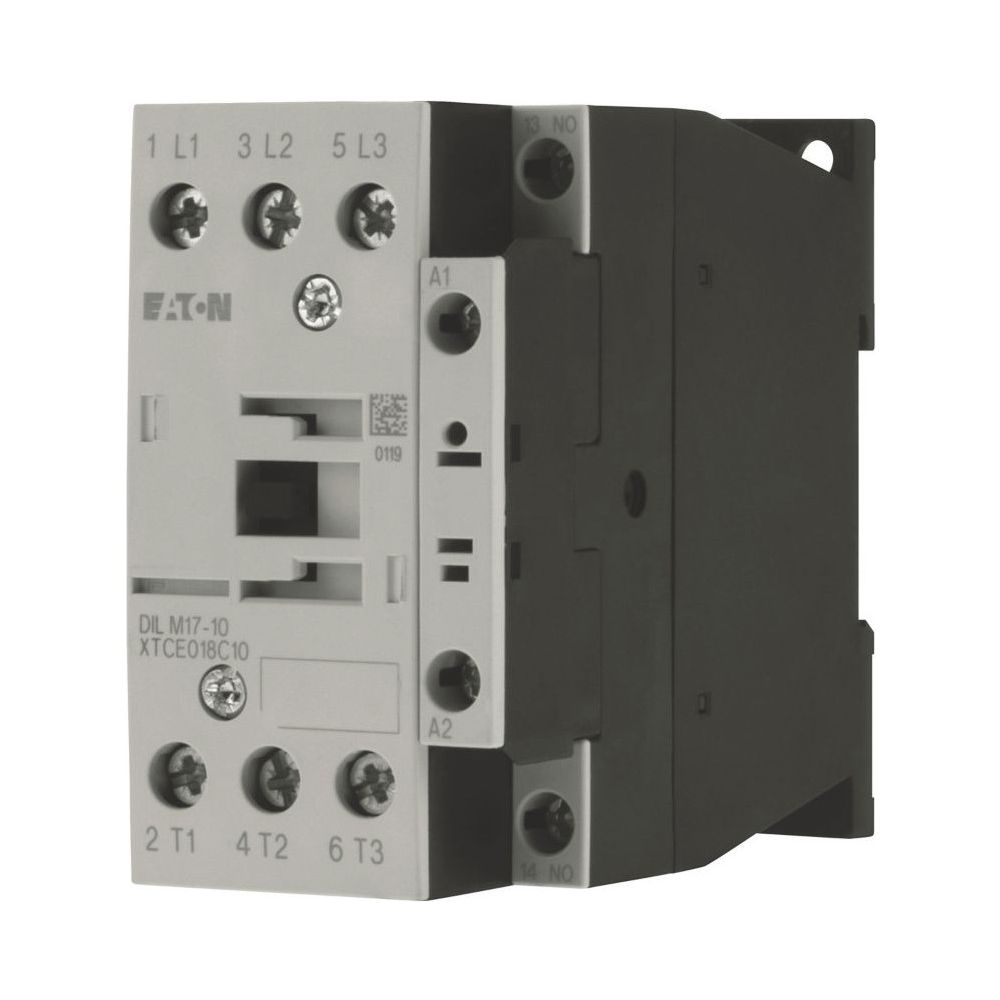

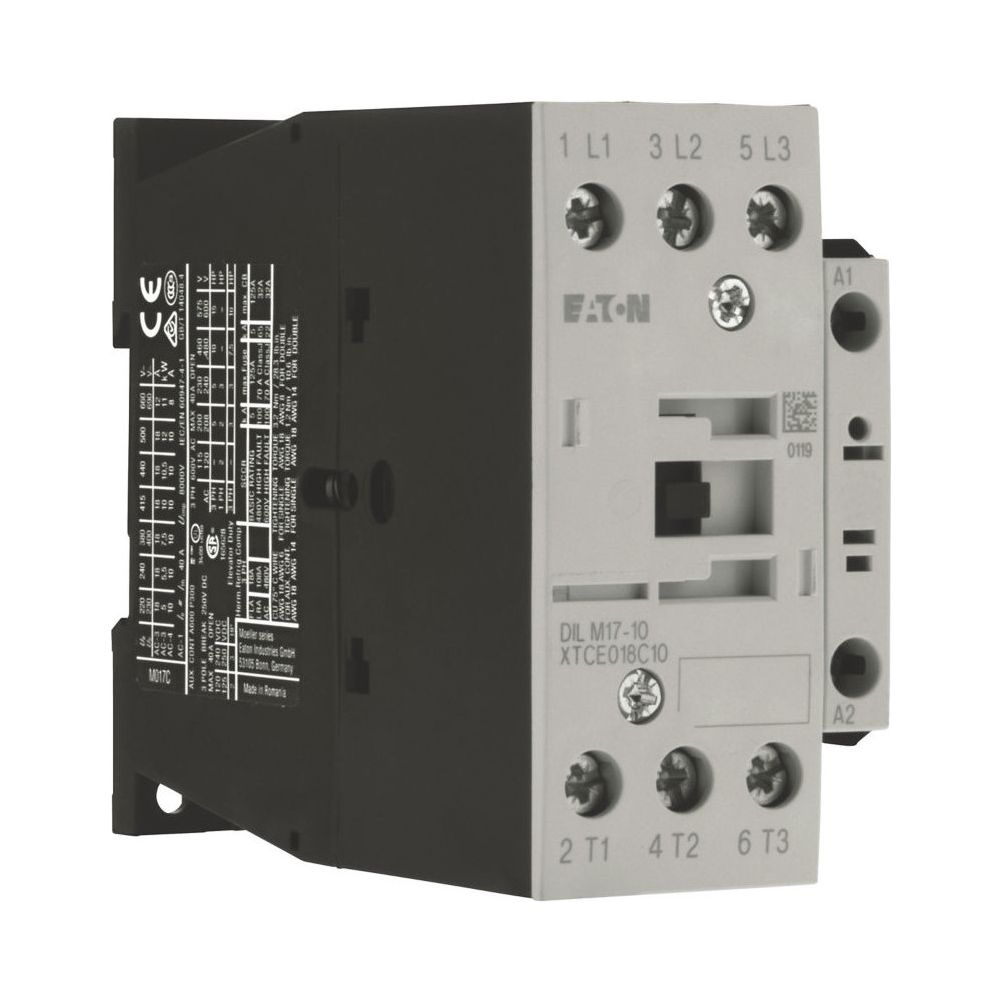

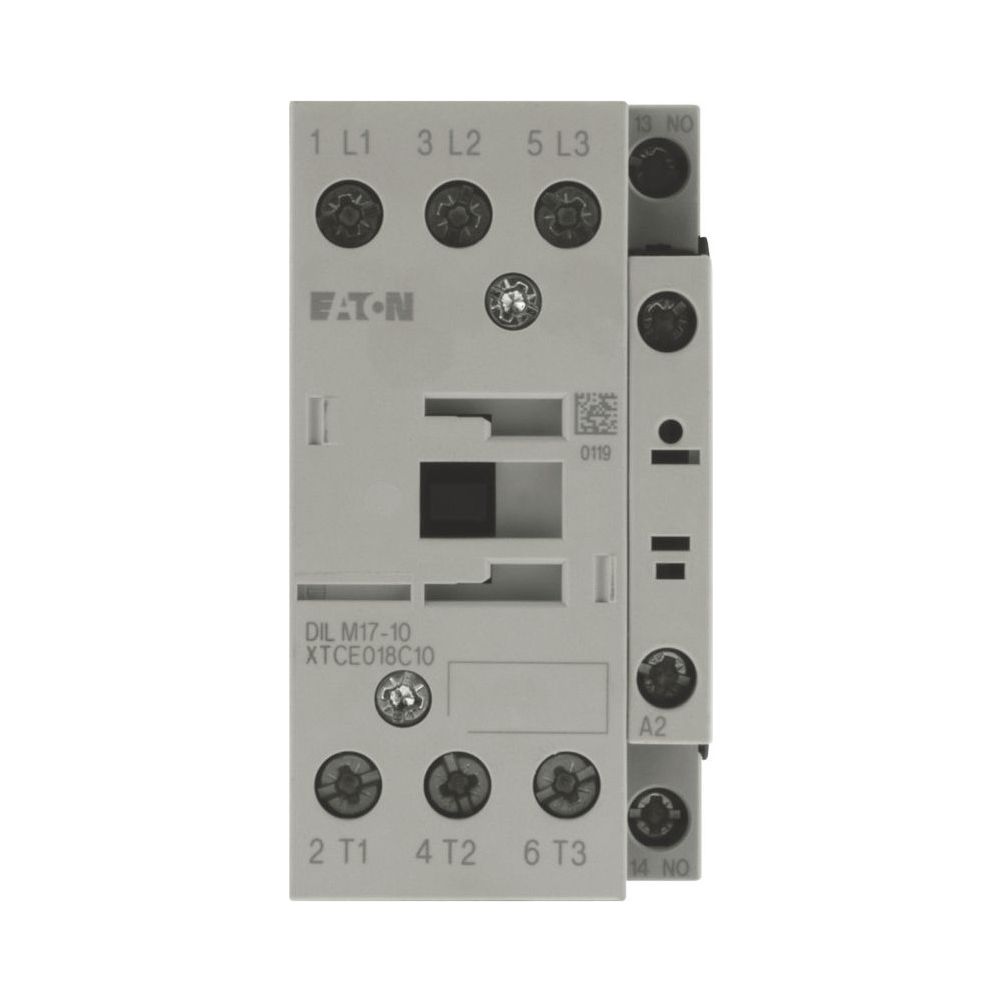

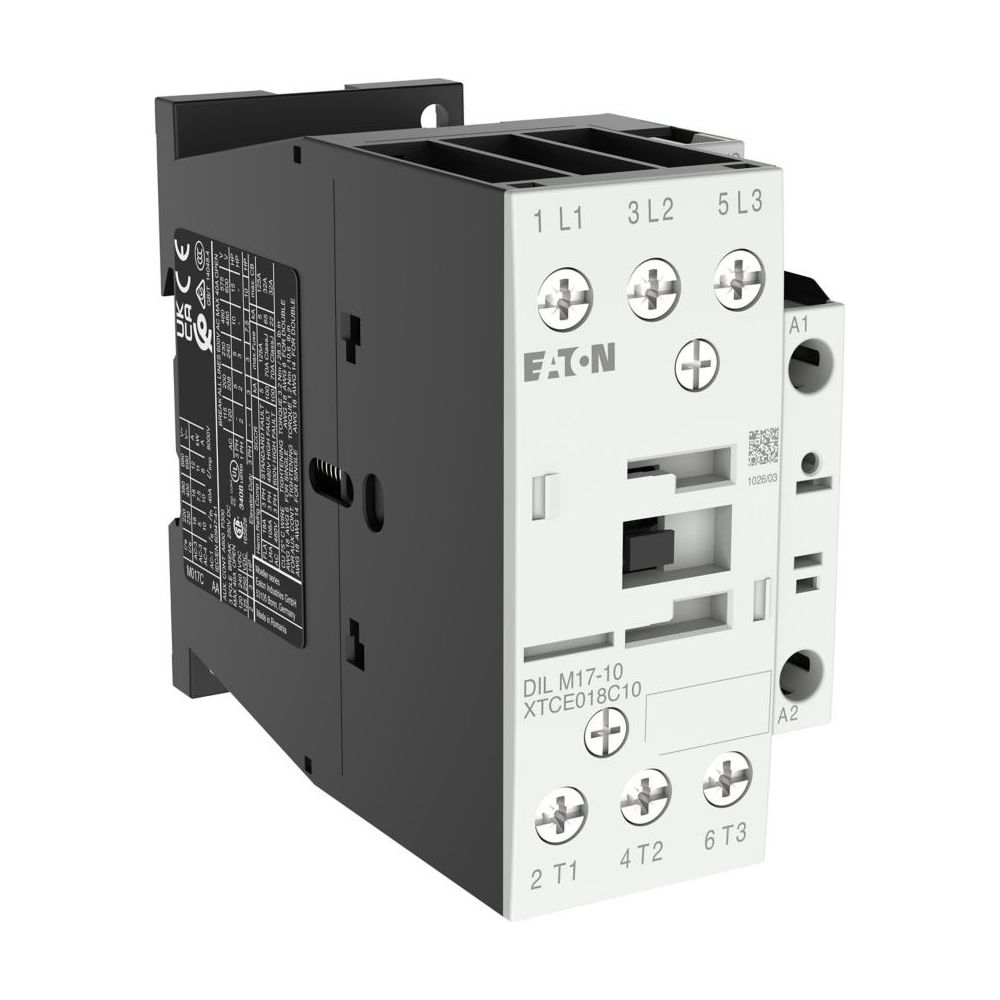

Eaton Leistungsschütz DILM17-10, 3-polig 7,5kW, 230V/240V, Schraubklemmen
Dieses 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Das Gerät mit Wechselstrombetätigung eignet sich für anspruchsvolle Anwendungen in den Gebrauchskategorien AC-3 und AC-4 und ist für den Einsatz mit Motoren der Effizienzklasse IE3 ausgelegt.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt ein breites Spektrum an Schaltaufgaben ab, von nicht oder leicht induktiven Lasten bis hin zum Anlassen, Reversieren und Tippen von Käfigläufermotoren. Die robuste Bauweise in der Rahmengröße FS2 ermöglicht eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen. Die Anschlusstechnik mittels Schraubklemmen sorgt für eine sichere Kontaktierung.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 4,5 kW
- Bemessungsbetriebsstrom (AC-4, 400 V): 10 A
- Steuerspeisespannung (AC 50 Hz): 230 V
- Steuerspeisespannung (AC 60 Hz): 240 V
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 97 mm
Das Leistungsschütz überzeugt durch seine kompakte Bauform und Betriebssicherheit. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 18 A in der Kategorie AC-3 bietet es eine leistungsstarke Lösung für Motorsteuerungen. Die Eignung für IE3-Motoren macht es zu einer flexiblen Komponente für moderne Schaltanlagen.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277004 |
| Breite | 45 |
| EAN | 4015082770044 |
| EAN-13 | 4015082770044 |
| Einschaltdauer | 100 |
| Gewicht | 0,447 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 18 |
| Ie bie AC-4, 400V | 10 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 4,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,428 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
