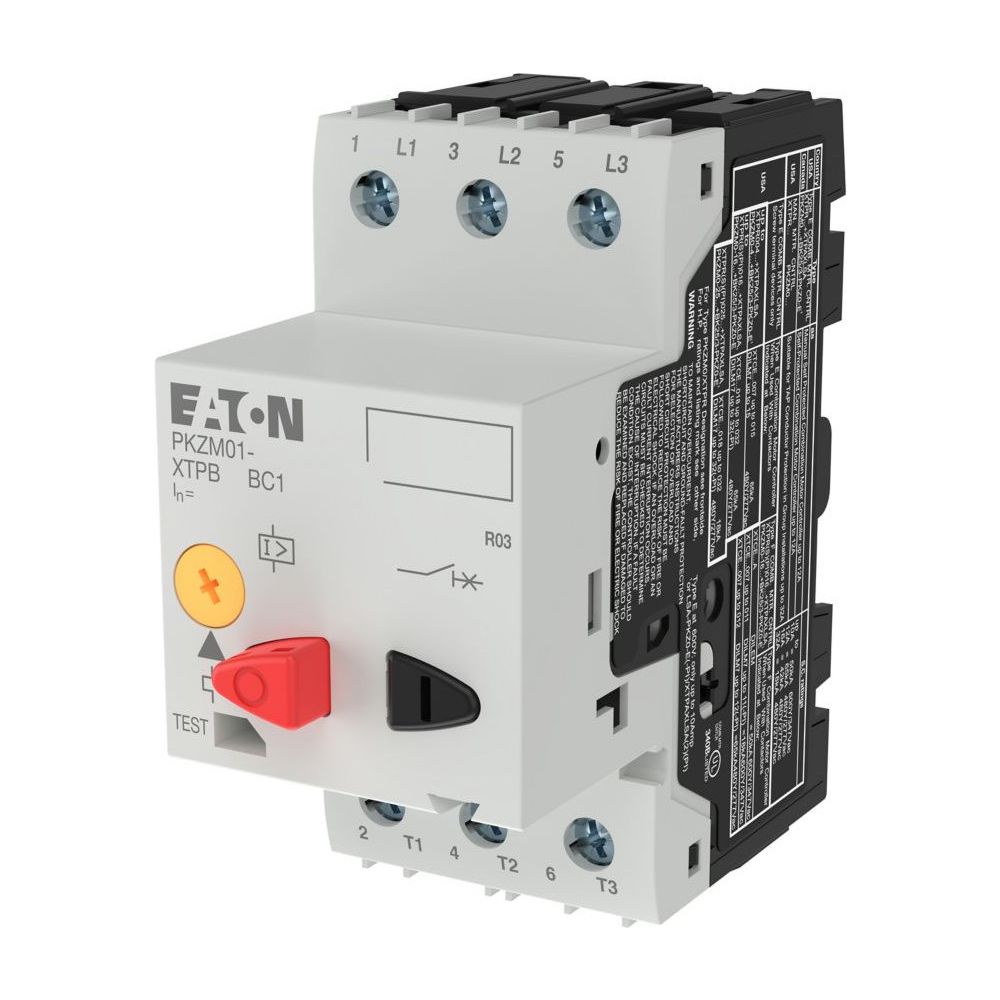

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 2)

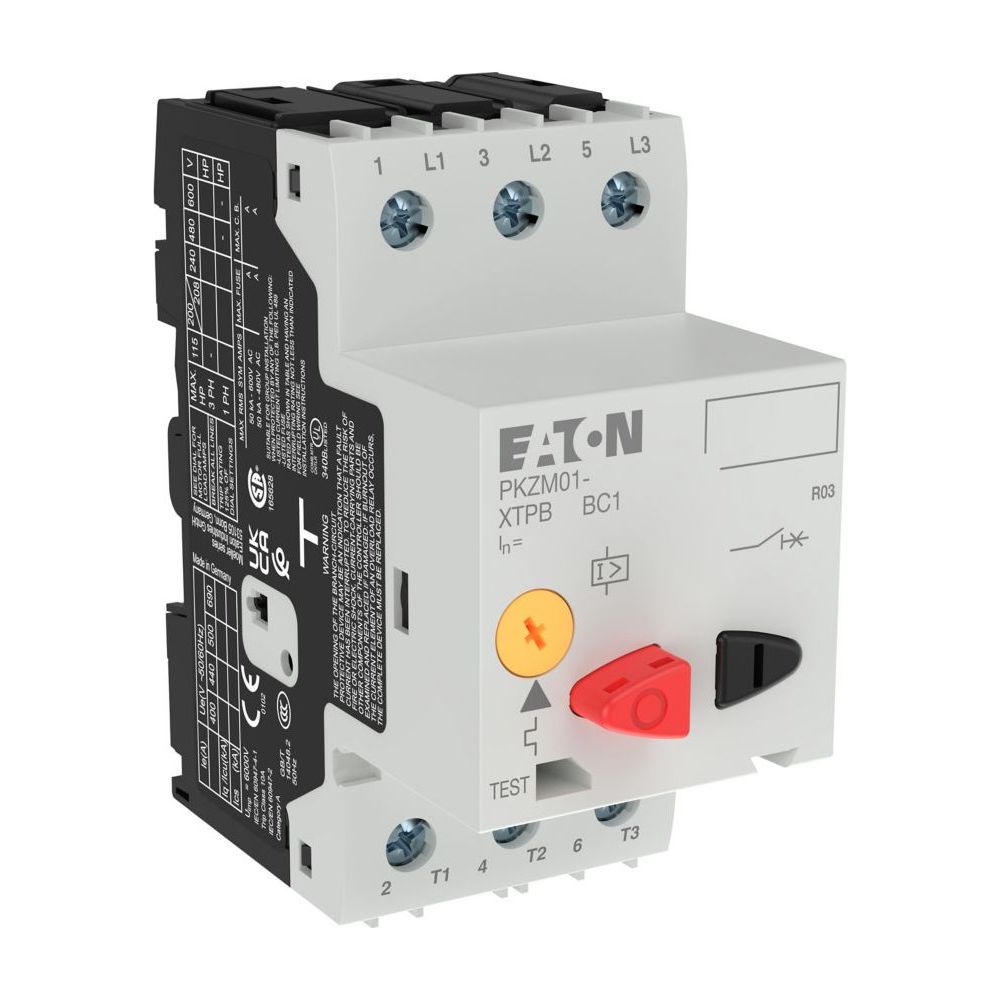

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 3)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 4)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 5)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 6)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 7)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 8)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 9)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 10)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 11)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 12)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 13)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 14)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 15)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 16)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 17)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 18)

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20... EATON-278482 4015082784829 (Abb. 19)

Katalogabbildung: Das Bild kann u.a. farblich vom realen Produkt abweichen.

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20

Name: Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20
Brand: Eaton
SKU: EATON-278482
Price: 76.2 EUR
Availability: InStock

Art.-Nr. 278482

EAN: 4015082784829

76,20 €

inkl. 19% MwSt.

VPE: 1 Stück

Lieferung per Paket

5,90 €

Versandinfos

1 Stück lagernd

Lieferung innerhalb 1 – 4 Werktagen

Di. 21. Juli 26 – Do. 23. Juli 26

Verfügbare Zahlungsweisen

Eaton Motorschutzschalter PKZM01 PKZM01-4, 440 V, 1,5 kW, 2,5-4 A, IP20

Der Motorschutzschalter PKZM01-4 aus der Eaton Moeller Serie ist ein 3-poliges Schaltgerät für den Schutz von Motoren und Anlagen. Mit einer Bemessungsbetriebsleistung von 1,5 kW bei 400 V und einem einstellbaren Überlastauslöser von 2,5 bis 4 A eignet sich das Gerät für industrielle Anwendungen. Es ist für Motoren mit Effizienzklasse IE3 optimiert und bietet eine hohe Kurzschlussfestigkeit.

Funktionsweise und Montage

Das thermomagnetische Schaltgerät verfügt über einen fest eingestellten Kurzschlussauslöser und eine Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1. Die Betätigung erfolgt manuell über einen Drucktaster mit Schaltanzeige. Die Montage ist durch Aufschnappen auf Hutschienen mit 7,5 oder 15 mm Höhe möglich, wobei die kompakte Bauweise eine platzsparende Installation in Schaltanlagen ermöglicht.

Sicherheit und Anschluss

Die Anschlusstechnik basiert auf Schraubklemmen für eine sichere Kontaktierung der Hauptstromkreise. Das Gerät ist in der Schutzart IP20 ausgeführt und bietet einen Berührungsschutz bei senkrechter Betätigung von vorne. Der Betrieb ist in einem Umgebungstemperaturbereich von -25 bis 55 °C möglich.

Dieser Motorschutzschalter bietet eine effiziente Lösung zur Absicherung von Antrieben. Mit einer elektrischen und mechanischen Lebensdauer von 50.000 Schaltvorgängen überzeugt das Gerät durch Langlebigkeit. Die Kombination aus präziser Überlastüberwachung im Bereich von 2,5 bis 4 A und einer Kurzschlussfestigkeit von 50 kA bei 400 V macht ihn zu einer zuverlässigen Komponente für den professionellen Anlagenbau.

Technische Daten

Bemessungsbetriebsleistung (400 V): 1,5 kW
Einstellbereich Überlastauslöser: 2,5 - 4 A
Bemessungsbetriebsspannung: 440 V
Kurzschlussstrom Icu: 50 kA
Polzahl: 3
Schutzart: IP20
Auslösetechnik: thermomagnetisch
Anschlussart: Schraubanschluss
Breite: 45 mm
Verlustleistung: 5,33 W

Hersteller	Eaton
Anschlusstechnik	Schraubklemmen
Artikelnummer	EATON-278482
Auslösetechnik	thermomagnetisch
Betätigertyp	Drucktaster
Breite	45
EAN	4015082784829
EAN-13	4015082784829
Gewicht	0,312 kg
Höhe	90
Höhenlage	Max. 2000
Kurzschlussstrom Icu	50
Modellcode	PKZM01-4
Polzahl	3-polig
Produkt Länge/Tiefe	93
Produktbreite	45
Produktgewicht	0,293
Produkthöhe	90
Produktkategorie	Motorschutzschalter
Schalthäufigkeit	25 Schaltspiele / h
Schutzart (IP)	IP20
Spannung	440
Tiefe	93
UPC	782116361045
Verlustleistung	5,33
Verschmutzungsgrad	3
WEEE-Nr.	92318050
