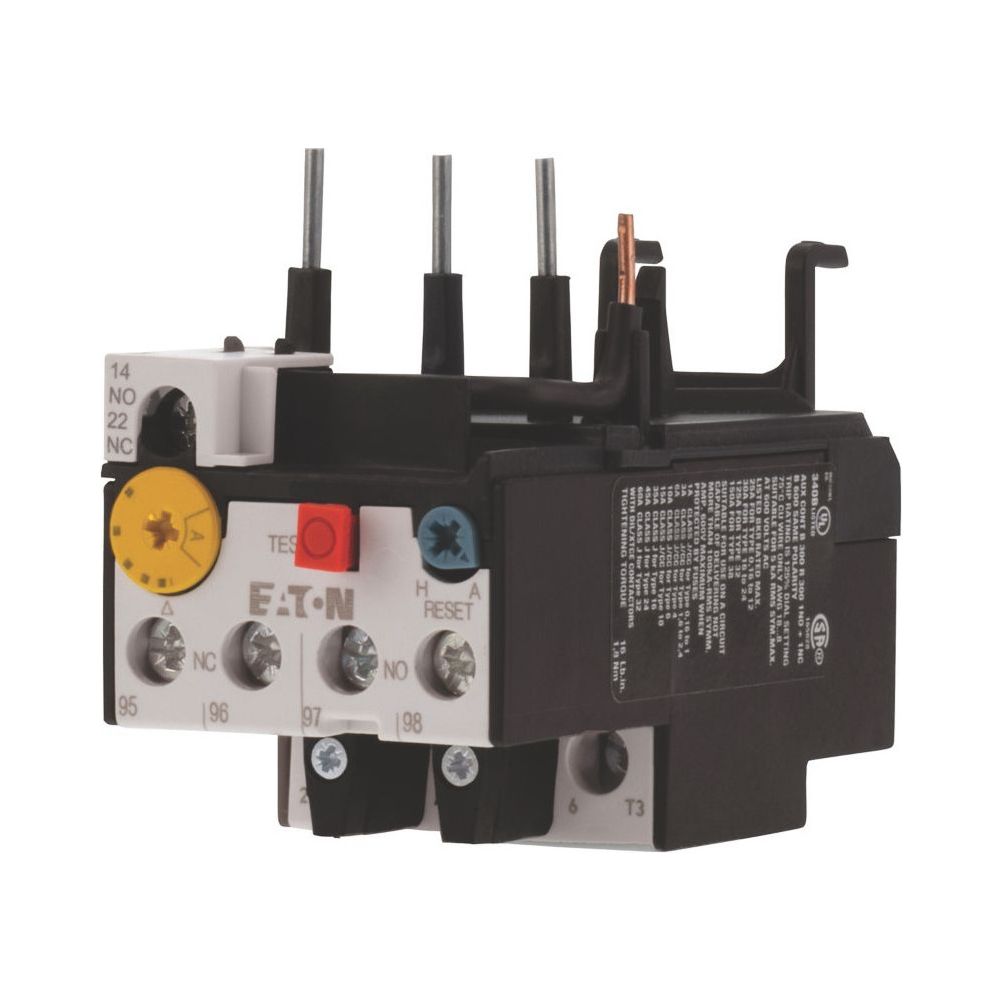

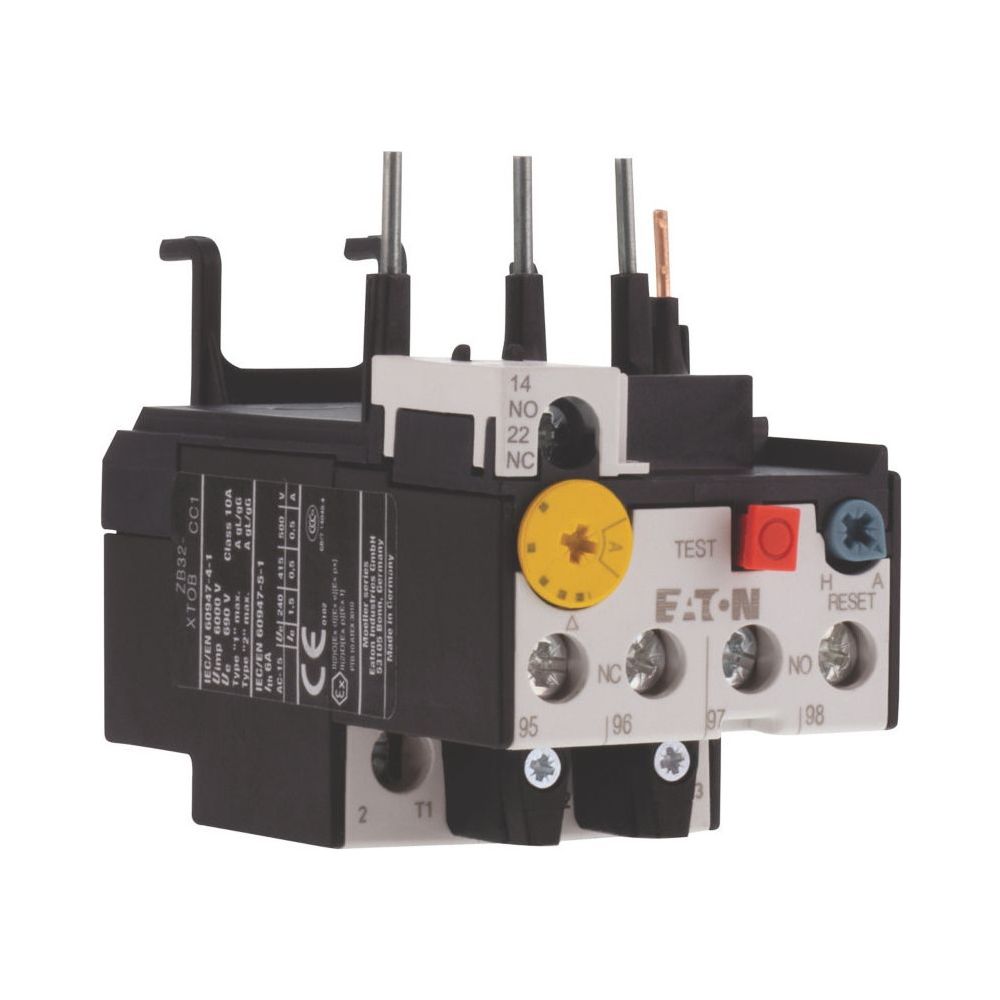

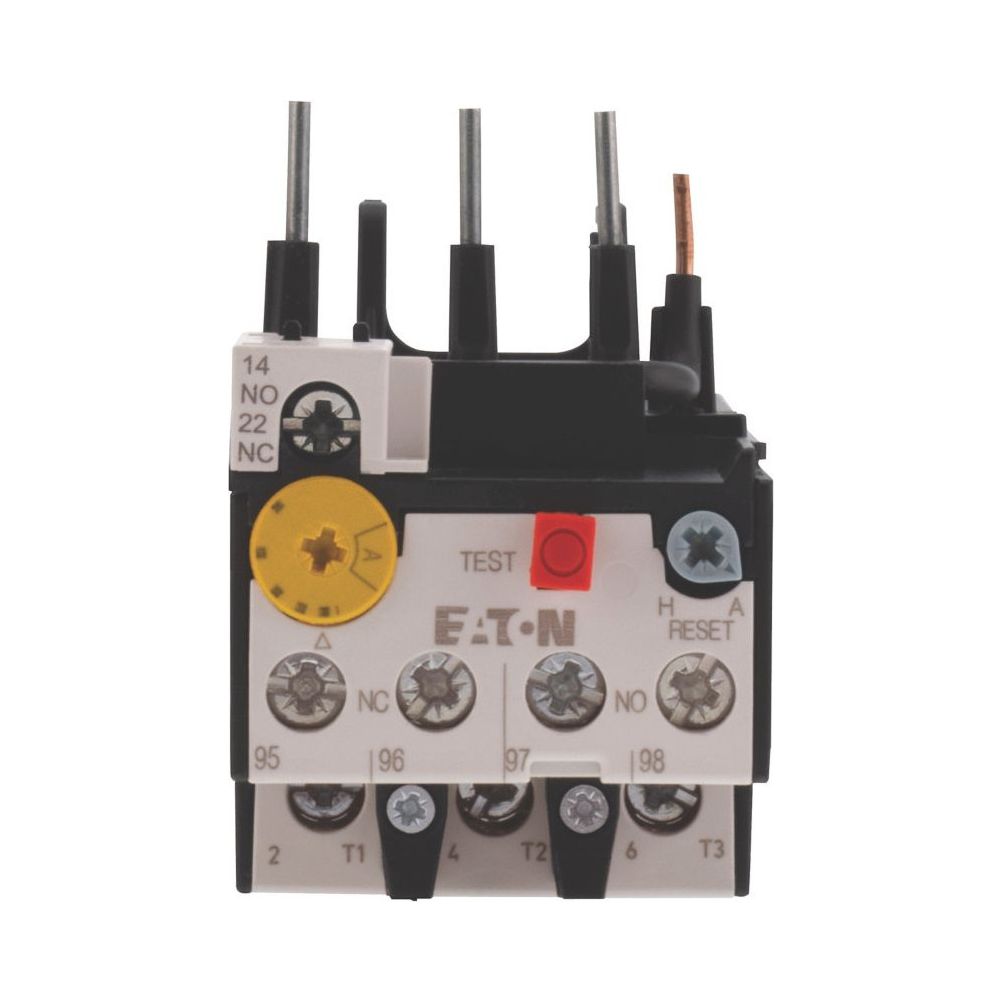

Eaton Motorschutzrelais ZB ZB32-32, 24-32A, 1S, 1Ö, IP20

Das thermische Motorschutzrelais der Serie ZB von Eaton Moeller dient der Überwachung und Absicherung von Elektromotoren. Mit einem einstellbaren Strombereich von 24 bis 32 A und der Auslöseklasse 10 A eignet sich das Gerät für industrielle Anwendungen. Die kompakte Bauweise ermöglicht eine direkte Montage an Schützen der DIL-Reihe.

Funktionsweise und Sicherheit

Das Relais bietet eine integrierte Phasenausfallempfindlichkeit gemäß IEC/EN 60947 zum Schutz bei ungleichmäßiger Belastung. Zur Bedienung stehen eine Test-Aus-Taste sowie eine Reset-Taste zur Verfügung, die zwischen manuellem und automatischem Betrieb umschaltbar ist. Die Freiauslösung stellt sicher, dass der Schutzmechanismus auch bei blockierter Reset-Taste arbeitet. Das Gerät ist zudem für den Schutz von Eex e-Motoren geeignet.

Installation und Anschluss

Die Montage erfolgt direkt an kompatible Schütze wie DILM17, DILM25 oder DILM32. Der Anschluss der Hauptstromkreise erfolgt über Schraubklemmen. Mit der Schutzart IP20 ist das Relais gegen das Eindringen fester Fremdkörper geschützt und bietet Betriebssicherheit in Schaltschränken.

Dieses Motorschutzrelais überzeugt durch präzise Einstellbarkeit und eine robuste Ausführung für den professionellen Einsatz. Durch die Kombination aus 1 Schließer und 1 Öffner sowie der flexiblen Reset-Funktion bietet es eine vielseitige Lösung zur Absicherung von Antrieben im Bereich von 24 bis 32 A. Die Einhaltung internationaler Normen wie IEC/EN 60947 und VDE 0660 unterstreicht die Zuverlässigkeit des Bauteils in Schaltanlagen.

Technische Daten

• Einstellbarer Strombereich: 24 - 32 A
• Auslöseklasse: CLASS 10 A
• Montageart: Direktanbau
• Hilfskontakte: 1 Schließer, 1 Öffner
• Max. Bemessungsbetriebsspannung: 600 VAC
• Schutzart: IP20
• Baugröße: ZB32
• Produktbreite: 45 mm
• Produkthöhe: 67 mm
• Produktgewicht: 0,141 kg
