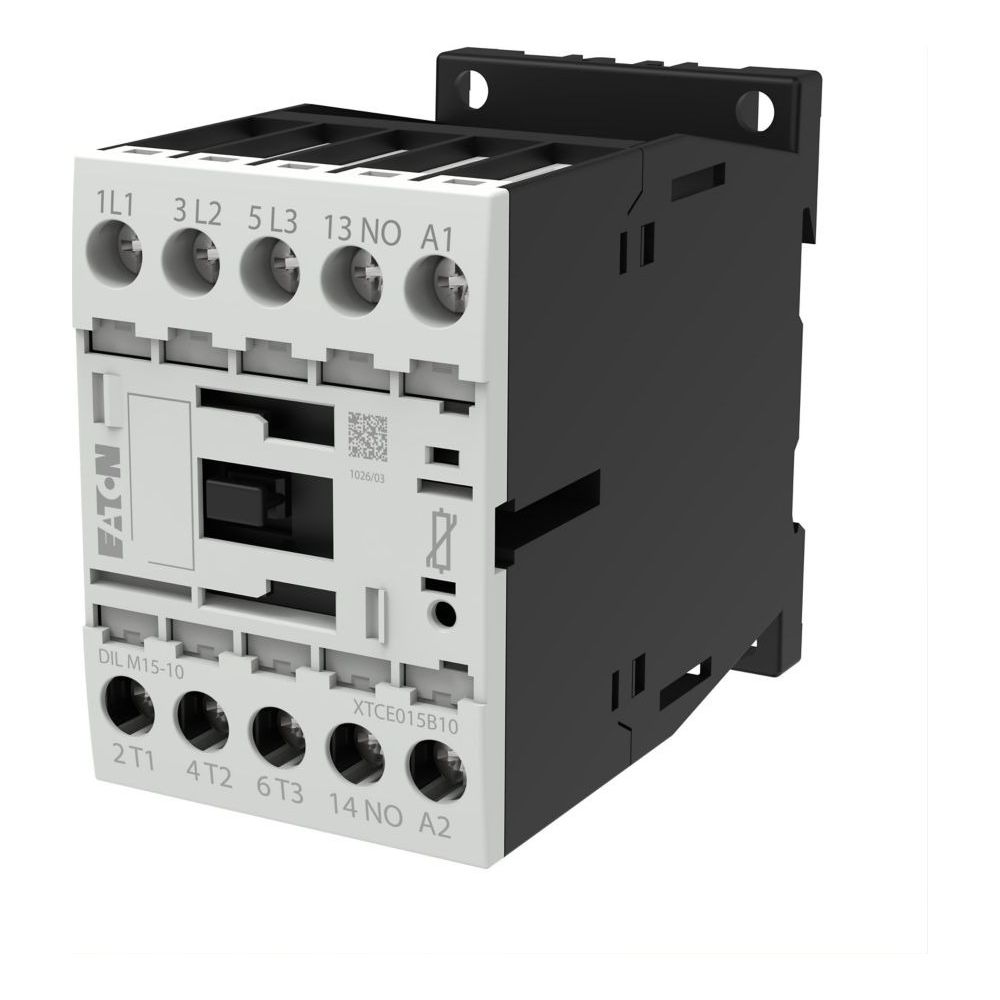

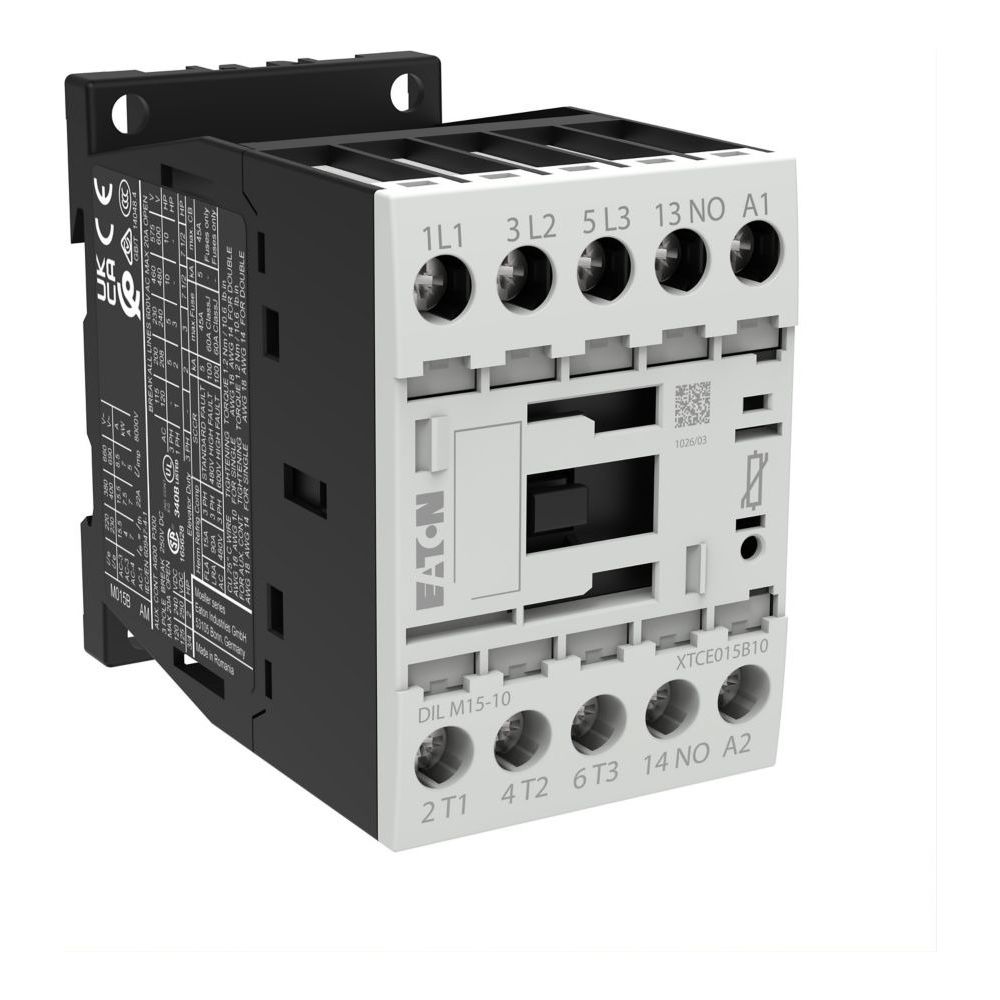

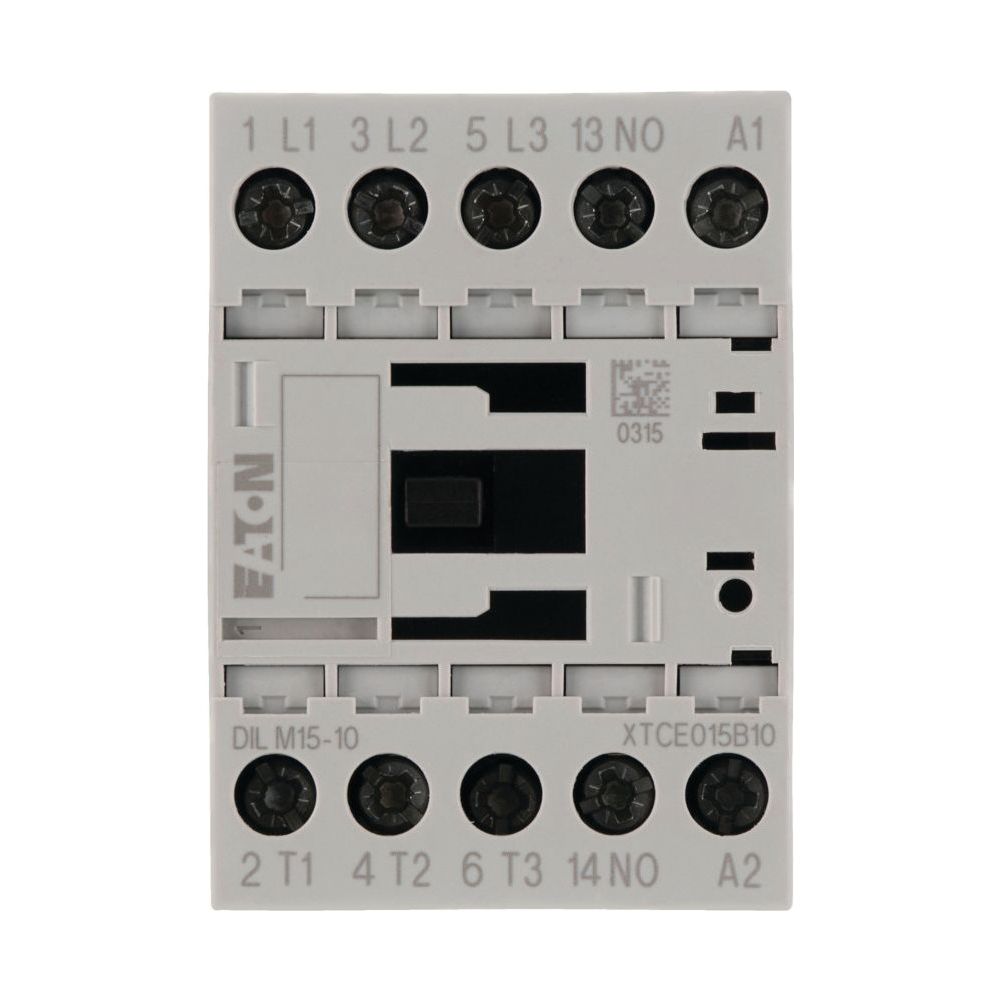

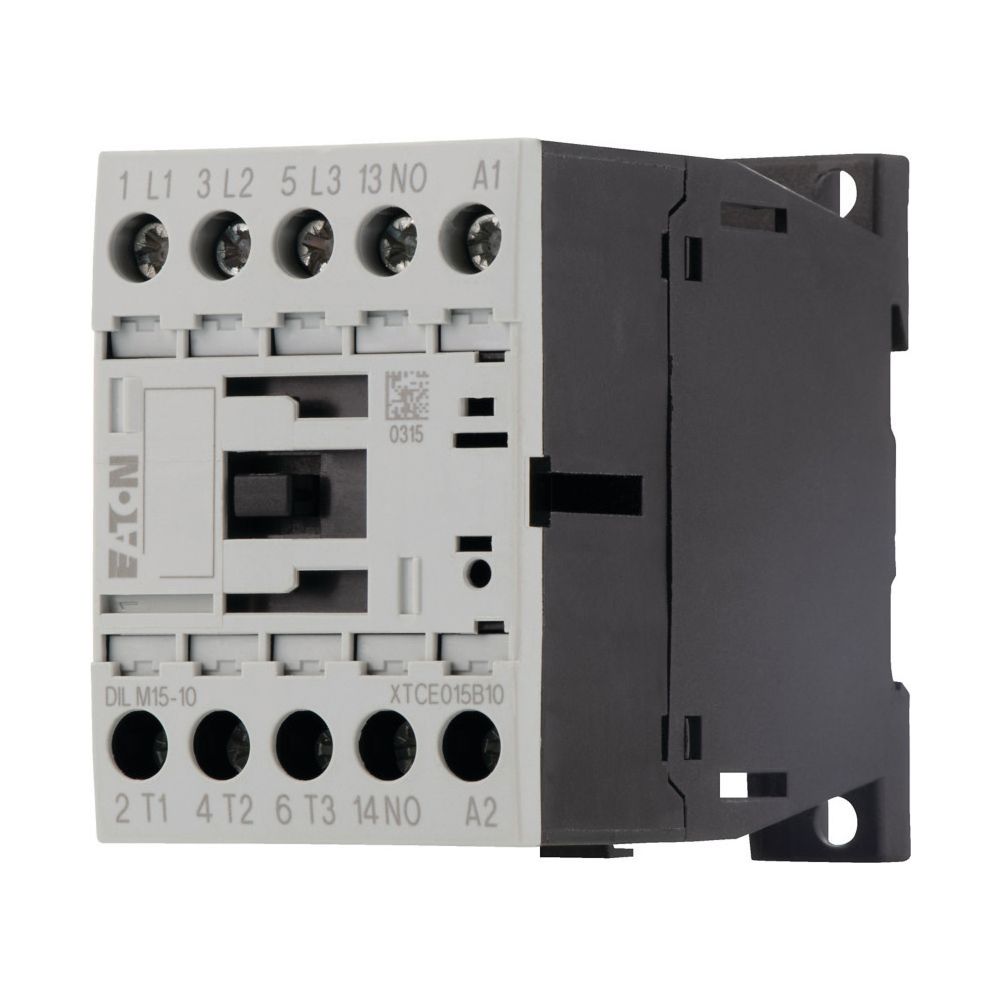

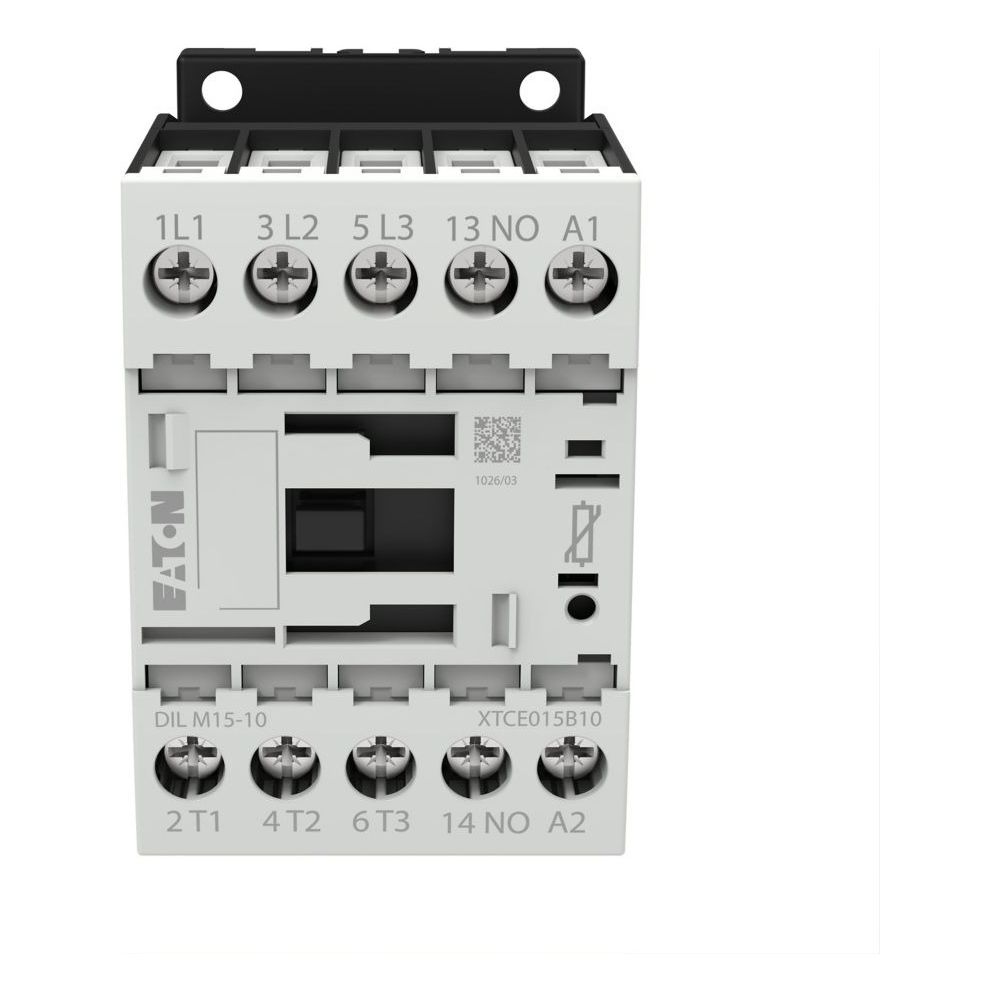

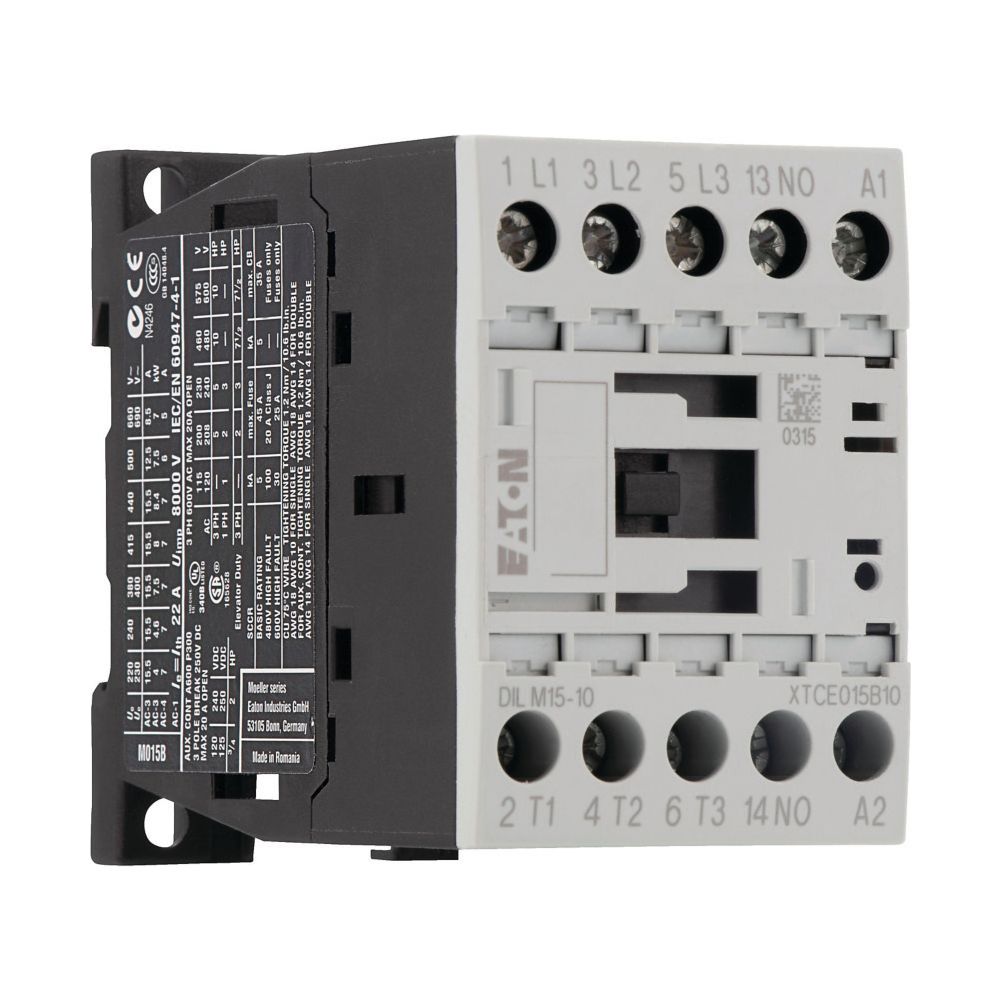

Eaton Leistungsschütz DILM DILM15-10(24VDC), 3-polig 7,5kW 24V DC, Schraubklemmen

Dieses 3-polige Leistungsschütz aus der Moeller-Serie von Eaton ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einer Gleichstrombetätigung (24 V DC) eignet sich das Gerät für anspruchsvolle Schaltaufgaben. Die kompakte Bauweise und die integrierte Schutzbeschaltung ermöglichen eine effiziente Integration in Schaltanlagen.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Schaltvorgänge wie Anlassen, Reversieren und Tippen. Dank der robusten Anschlusstechnik mittels Schraubklemmen ist eine sichere Kontaktierung sichergestellt. Die integrierte Schutzbeschaltung reduziert die Halteleistung im DC-Betrieb und trägt zu einer hohen Betriebssicherheit bei.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 15,5 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 3 kW
• Spannungsart Betätigung: 24 V DC
• Polzahl: 3-polig
• Hilfskontakte: 1 Schließer
• Anschlusstechnik: Schraubklemmen
• Schutzart: IP20
• Abmessungen (B x H x T): 45 mm x 68 mm x 75 mm

Das Leistungsschütz überzeugt durch eine mechanische Lebensdauer von 10 Millionen Schaltspielen und eine hohe Zuverlässigkeit im Dauerbetrieb. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und der flexiblen DC-Ansteuerung bietet es eine leistungsstarke Lösung für die Motorsteuerung. Die kompakte Bauform mit 45 mm Breite erleichtert die Montage in engen Schaltschrankumgebungen, während die bewährte Schraubanschlusstechnik eine dauerhafte Verbindung sicherstellt.
