Beschreibung

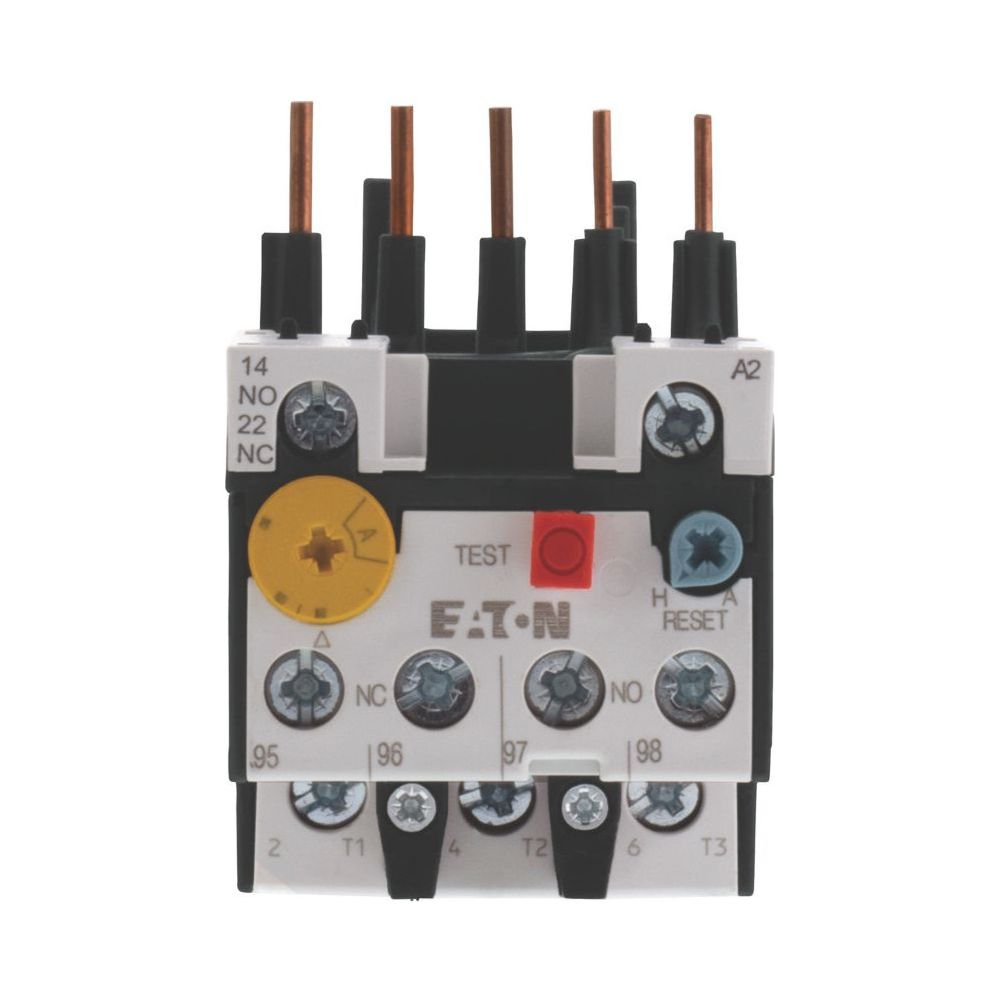

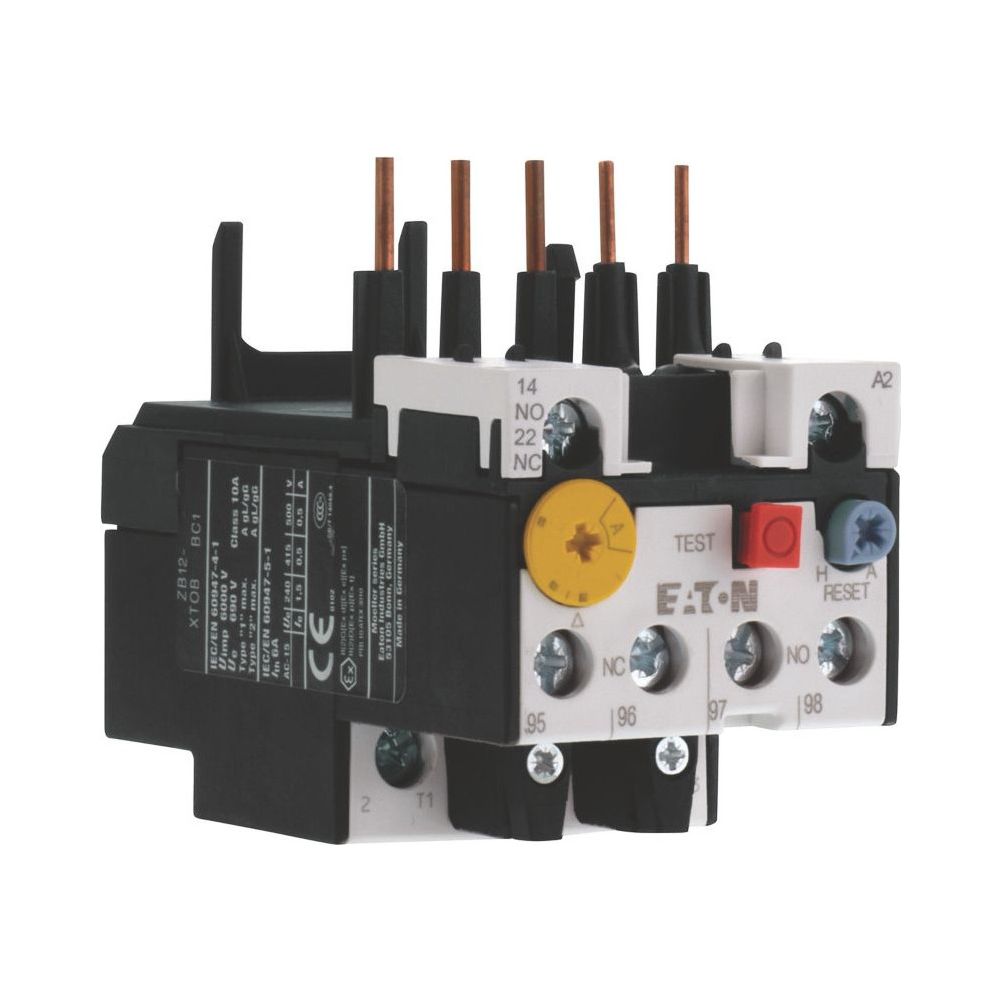

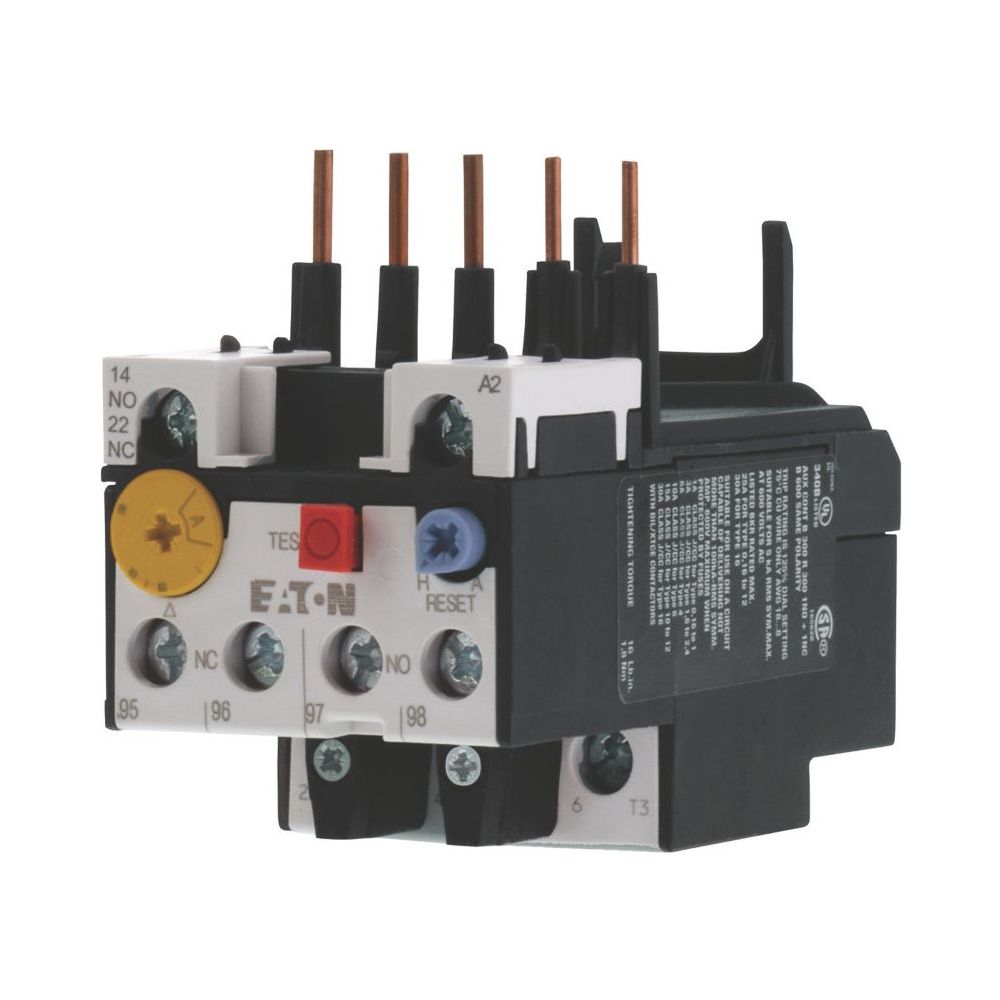

Eaton Motorschutzrelais ZB12 ZB12-1, 0,6-1A, 1S, 1Ö, Direktanbau, IP20
Das thermische Motorschutzrelais aus der Eaton Moeller Serie ZB12 dient der Absicherung von Motoren. Es ist für einen einstellbaren Strombereich von 0,6 bis 1 A ausgelegt und für die Direktmontage an Schützen konzipiert. Das Gerät bietet eine integrierte Phasenausfallempfindlichkeit sowie eine Auslöseklasse von 10 A.
Funktionsweise und Montage
Das Relais überwacht den Motorstrom und schützt Anlagen vor Überlastung. Die Montage erfolgt direkt an kompatiblen Schützen, was eine platzsparende Installation ermöglicht. Zur Bedienung stehen eine Test-/Aus-Taste sowie eine Reset-Taste zur Verfügung, die manuell oder automatisch betätigt werden kann. Der Anschluss erfolgt über Schraubklemmen für Haupt- und Steuerstromkreise.
Sicherheit und Normen
Das Gerät erfüllt die Anforderungen der IEC/EN 60947 sowie VDE 0660. Es bietet Schutz gegen Berührung gemäß IP20 und ist für den Schutz von Eex e-Motoren geeignet. Durch die integrierte Freiauslösung und die Temperaturkompensation wird ein stabiler Betrieb sichergestellt.
Das Motorschutzrelais bietet eine effiziente Lösung zur Absicherung von Motoren im Bereich von 0,6 bis 1 A. Mit seiner Auslöseklasse 10 A, der flexiblen Reset-Funktion und der einfachen Direktmontage ist es vielseitig einsetzbar. Die robuste Bauweise und die Einhaltung internationaler Standards gewährleisten eine hohe Zuverlässigkeit im Dauerbetrieb.
Technische Daten
- Einstellbarer Strombereich: 0,6 - 1 A
- Auslöseklasse: CLASS 10 A
- Montageart: Direktanbau
- Hilfskontakte: 1 Schließer, 1 Öffner
- Max. Bemessungsbetriebsspannung: 690 V AC
- Schutzart: IP20
- Baugröße: ZB12
- Produktbreite: 45 mm
- Produkthöhe: 67 mm
- Produktlänge/Tiefe: 88 mm
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278435 |
| Auslöseklasse | CLASS 10 |
| EAN | 4015082784355 |
| EAN-13 | 4015082784355 |
| Gewicht | 0,158 kg |
| Modellcode | ZB12-1 |
| Montageart | Direktanbau |
| Nennspannung - max | 600 VAC |
| Produkt Länge/Tiefe | 88 |
| Produktbreite | 45 |
| Produktgewicht | 0,141 |
| Produkthöhe | 67 |
| Rahmengröße | ZB12 |
| Schließer | 1 |
| Schutzart | IP20 IP00 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
