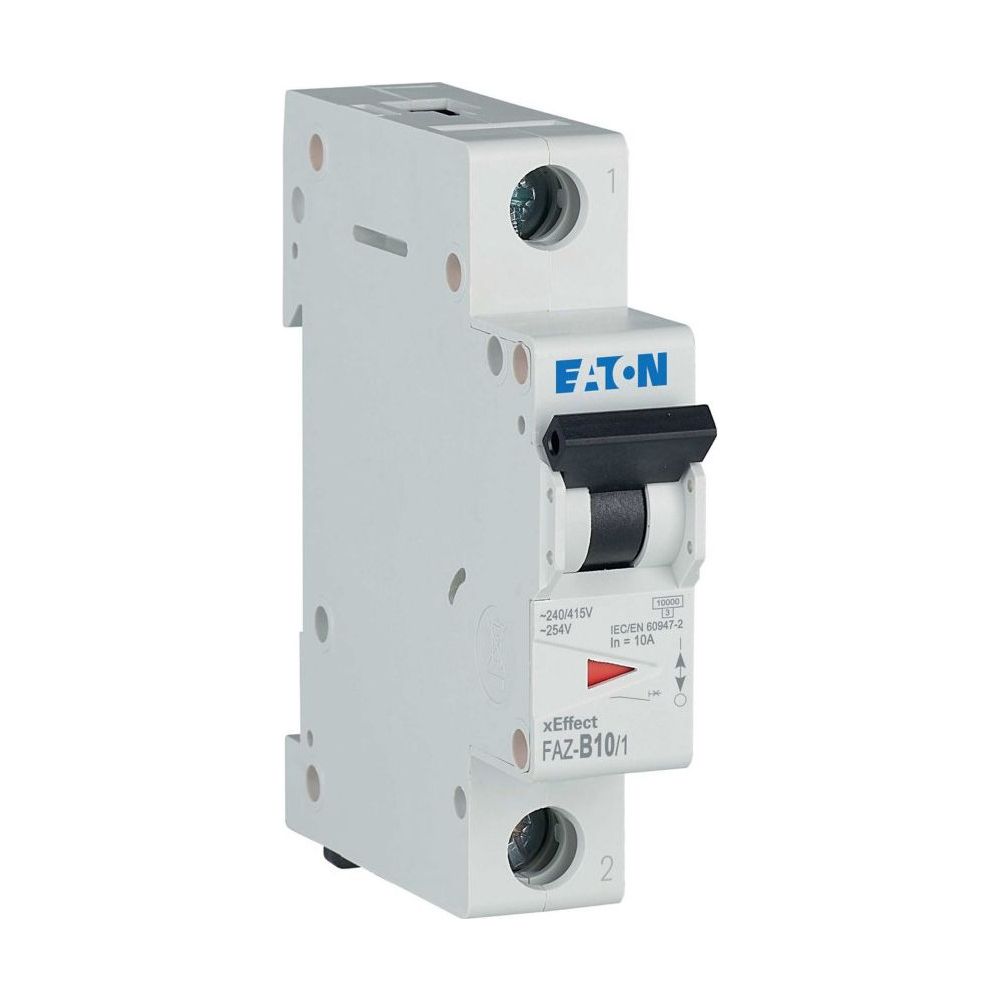

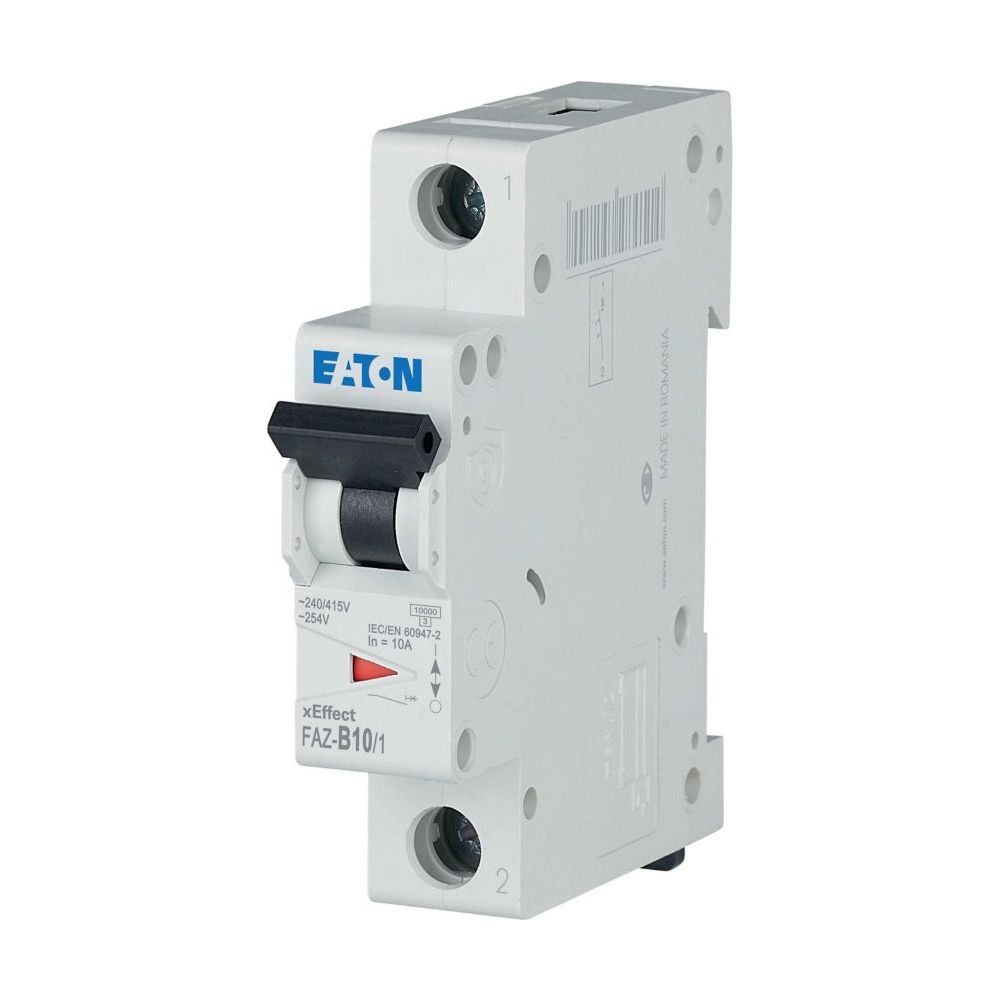

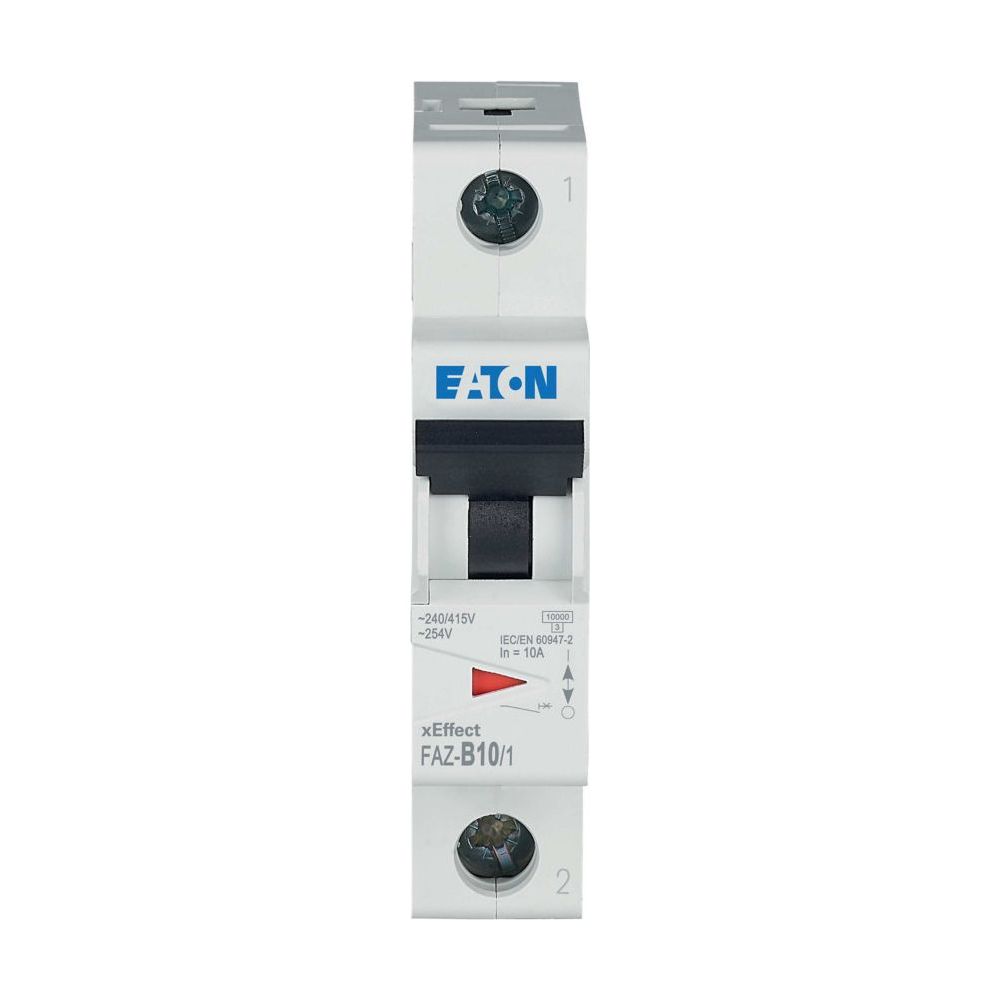

Eaton Leitungsschutzschalter xEffect FAZ-B10/1, 10A, 1-polig, 10 kA, IP20

Der 1-polige Leitungsschutzschalter aus der xEffect-Serie von Eaton Moeller dient der Absicherung von Stromkreisen in industriellen und kommerziellen Anwendungen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 10 A bietet das Reiheneinbaugerät eine präzise Überstromschutztechnik. Die Montage erfolgt flexibel auf einer Hutschiene gemäß IEC/EN 60715.

Robuste Schutztechnik für den professionellen Einsatz

Das Schaltgerät zeichnet sich durch eine hohe Schaltleistung und eine Energiebegrenzungsklasse 3 aus, was eine effektive Selektivität im Fehlerfall unterstützt. Die Konstruktion erreicht eine elektrische Lebensdauer von 10.000 Schaltvorgängen. Dank der Schutzart IP20 sowie der Finger- und Berührungssicherheit ist eine sichere Handhabung im Betrieb sichergestellt. Das Gerät ist für einen Umgebungstemperaturbereich von -25 bis 75 °C ausgelegt und ermöglicht den Anschluss von Leitern mit Querschnitten von 1 bis 25 mm².

Dieser Leitungsschutzschalter kombiniert kompakte Abmessungen mit einer hohen Leistungsfähigkeit. Mit einem Bemessungsschaltvermögen von 10 kA nach EN 60898 bei 230 V und einer Verlustleistung von 1,8 W ist das Gerät effizient in der Anwendung. Die Möglichkeit zur Nachrüstung mit Zusatzeinrichtungen bietet zudem Flexibilität bei der Planung und Erweiterung von Schaltanlagen.

Technische Daten

• Bemessungsstrom: 10 A
• Polzahl: 1-polig
• Auslösecharakteristik: B
• Bemessungsschaltvermögen (EN 60898): 10 kA
• Bemessungsschaltvermögen (IEC 60947-2): 15 kA
• Energiebegrenzungsklasse: 3
• Einbaubreite: 17,5 mm
• Schutzart: IP20
• Anschlussquerschnitt: 1 - 25 mm²
• Verlustleistung: 1,8 W

Der Eaton Moeller xEffect Leitungsschutzschalter bietet zuverlässigen Überstromschutz für AC-Verteilungen. Durch die Kombination aus 10 A Bemessungsstrom, Auslösecharakteristik B und einem Schaltvermögen von 10 kA eignet sich das Gerät ideal für anspruchsvolle elektrische Installationen. Die kompakte Bauweise mit 17,5 mm Breite und die hohe thermische Belastbarkeit bis 75 °C gewährleisten eine effiziente Integration in moderne Schaltanlagen.
