Beschreibung

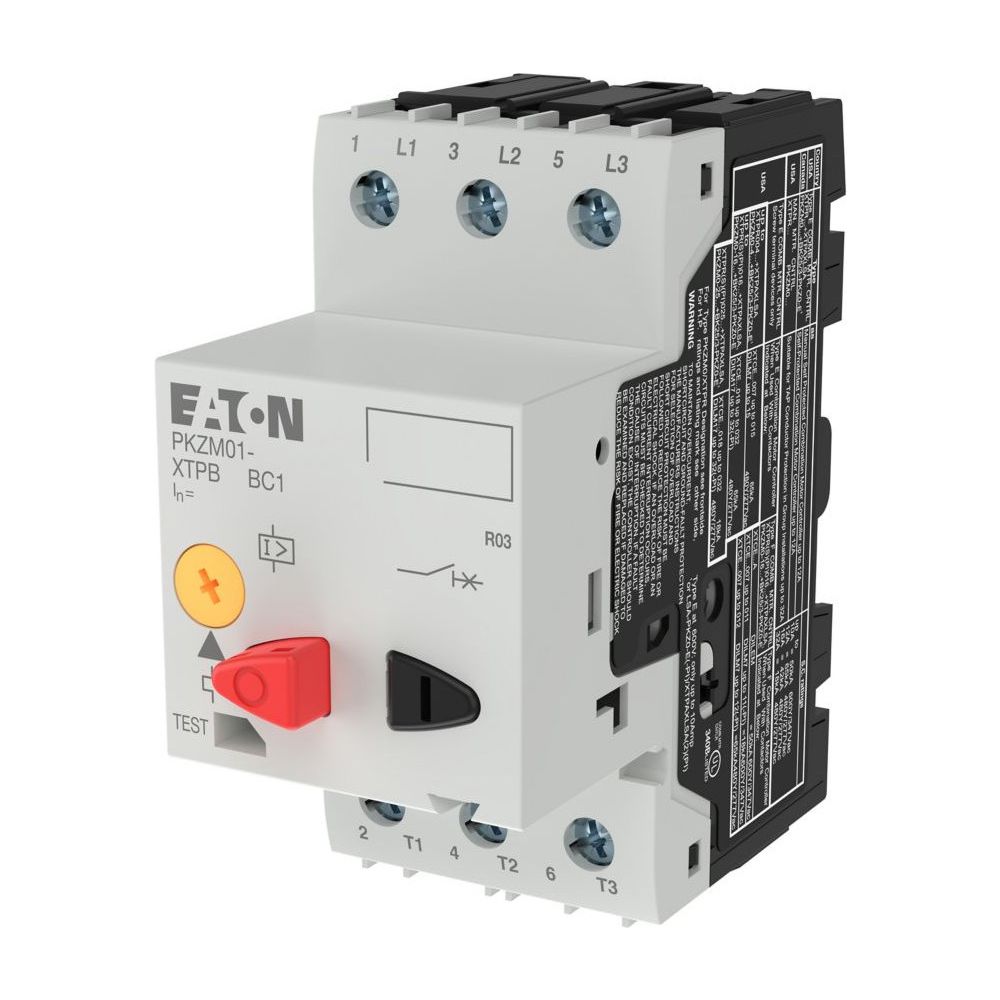

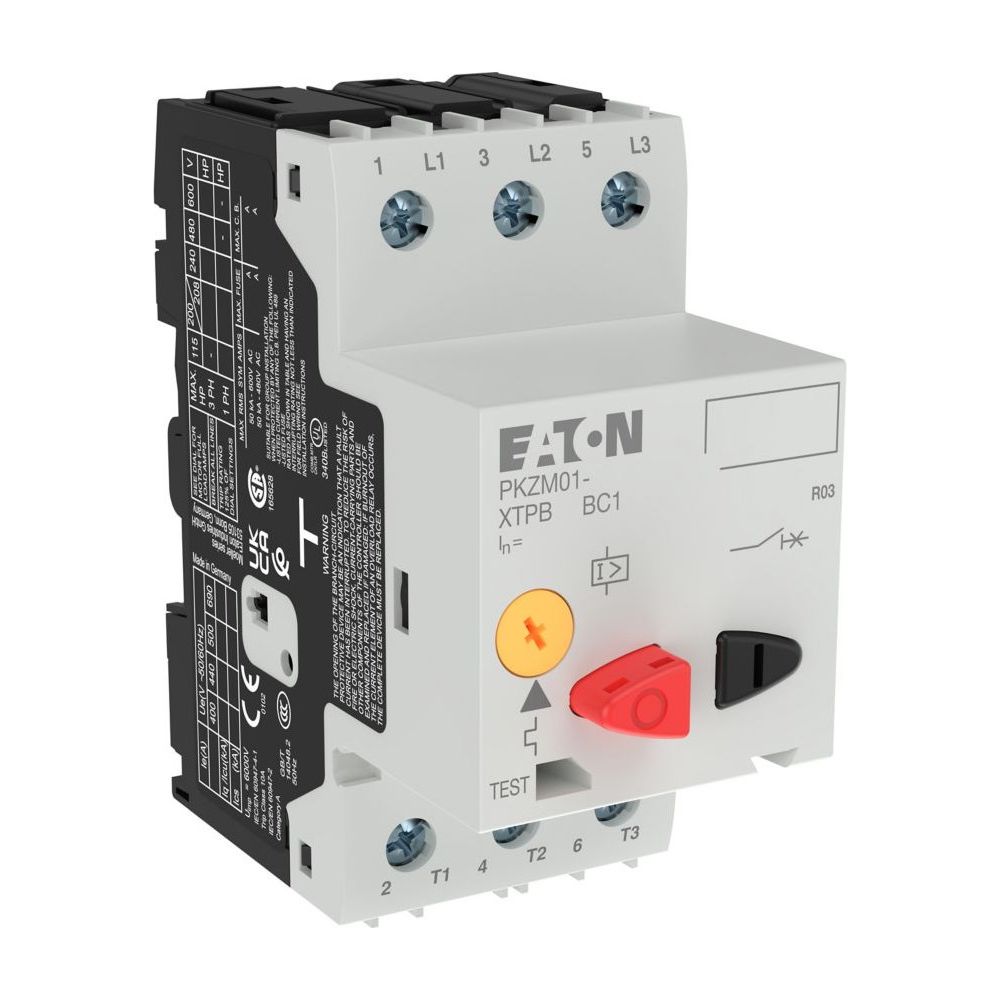

Eaton Motorschutzschalter PKZM01 PKZM01-10, 6,3-10A, 440V, IP20, 278484
Der Motorschutzschalter aus der Eaton Moeller Serie PKZM01 ist ein kompaktes 3-poliges Schaltgerät für den Schutz von Motoren und Anlagen. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem einstellbaren Überlastauslöser von 6,3 bis 10 A eignet sich das Gerät für industrielle Anwendungen. Die thermomagnetische Auslösetechnik sorgt für eine präzise Absicherung gegen Überlast und Kurzschluss.
Robuste Technik für den Motorschutz
Das Gerät ist für eine Bemessungsbetriebsspannung von 440 V ausgelegt und zeichnet sich durch eine hohe Kurzschlussfestigkeit von 50 kA aus. Dank der Phasenausfallempfindlichkeit nach IEC/EN 60947-4-1 bietet der Schalter einen effektiven Schutz bei ungleichmäßiger Belastung der Phasen. Die Betätigung erfolgt über einen Drucktaster mit Schaltanzeige für Ein- und Aus-Zustände. Das Gerät ist für Motoren der Effizienzklasse IE3 optimiert und unterstützt die Montage durch Aufschnappen auf Hutschienen.
Installation und Anschluss
Die Montage erfolgt als Festeinbaugerät, wobei die Anschlusstechnik über Schraubklemmen realisiert wird. Das Design ist auf eine hohe mechanische und elektrische Lebensdauer von jeweils 50.000 Schaltvorgängen ausgelegt. Mit der Schutzart IP20 ist das Gerät fingersicher ausgeführt. Die kompakte Bauweise mit einer Breite von 45 mm ermöglicht eine platzsparende Integration in Schaltanlagen.
Der Motorschutzschalter bietet durch seine thermomagnetische Auslösetechnik und die einstellbaren Strombereiche eine flexible Lösung für den Anlagenschutz. Mit einer Bemessungsleistung von 4 kW bei 400 V und einer hohen Kurzschlussfestigkeit von 50 kA stellt das Gerät eine langlebige Komponente für Motorstarter-Anwendungen dar. Die einfache Montage auf Hutschienen und die robuste Ausführung unterstützen eine effiziente Inbetriebnahme in verschiedenen industriellen Einsatzbereichen.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 4 kW
- Überlastauslöser Einstellbereich: 6,3 - 10 A
- Kurzschlussausschaltvermögen (400 V): 50 kA
- Bemessungsbetriebsspannung: 440 V
- Polzahl: 3-polig
- Auslösetechnik: thermomagnetisch
- Schutzart: IP20
- Anschlussart: Schraubklemmen
- Breite: 45 mm
- Lebensdauer (elektrisch/mechanisch): 50.000 Schaltvorgänge
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-278484 |
| Auslösetechnik | thermomagnetisch |
| Betätigertyp | Drucktaster |
| Breite | 45 |
| EAN | 4015082784843 |
| EAN-13 | 4015082784843 |
| Gewicht | 0,323 kg |
| Höhe | 90 |
| Höhenlage | Max. 2000 |
| Kurzschlussstrom Icu | 50 |
| Modellcode | PKZM01-10 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 93 |
| Produktbreite | 45 |
| Produktgewicht | 0,304 |
| Produkthöhe | 90 |
| Produktkategorie | Motorschutzschalter |
| Schalthäufigkeit | 25 Schaltspiele / h |
| Schutzart (IP) | IP20 |
| Spannung | 440 |
| Tiefe | 93 |
| UPC | 782116361052 |
| Verlustleistung | 6,48 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
