Beschreibung

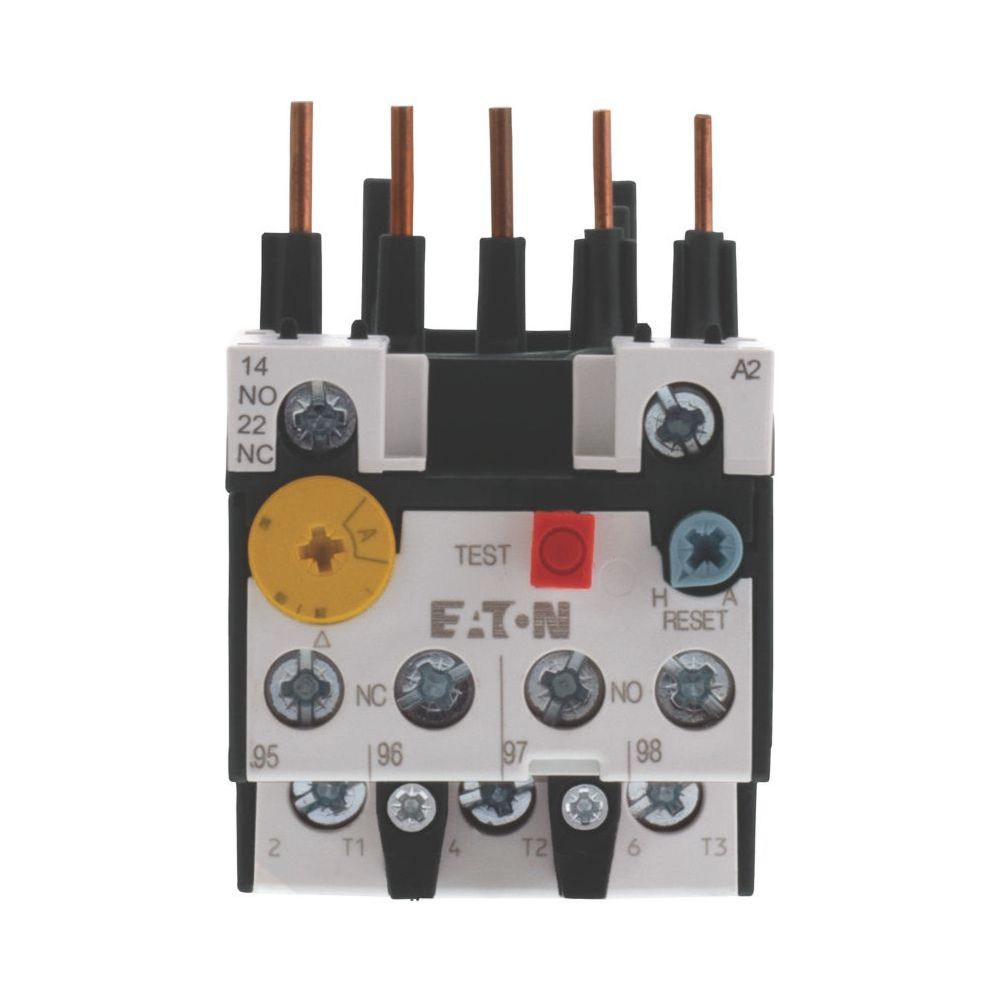

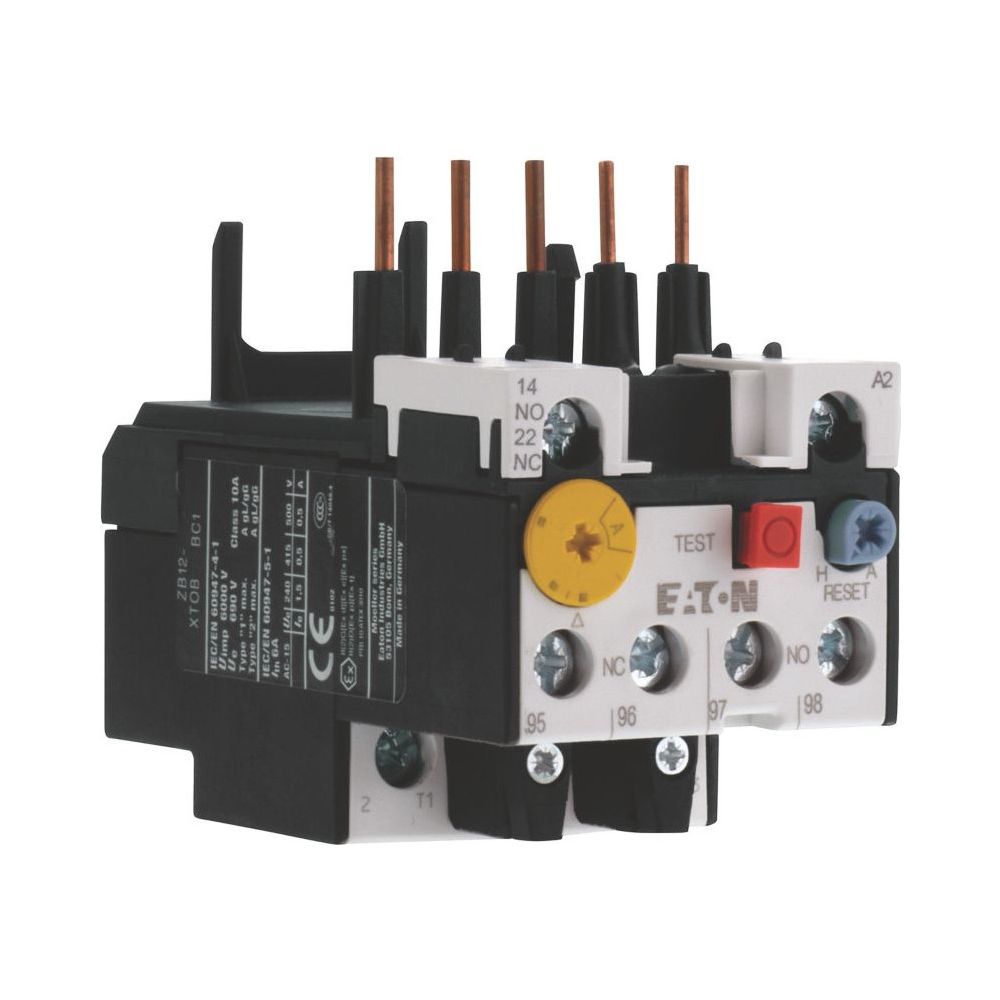

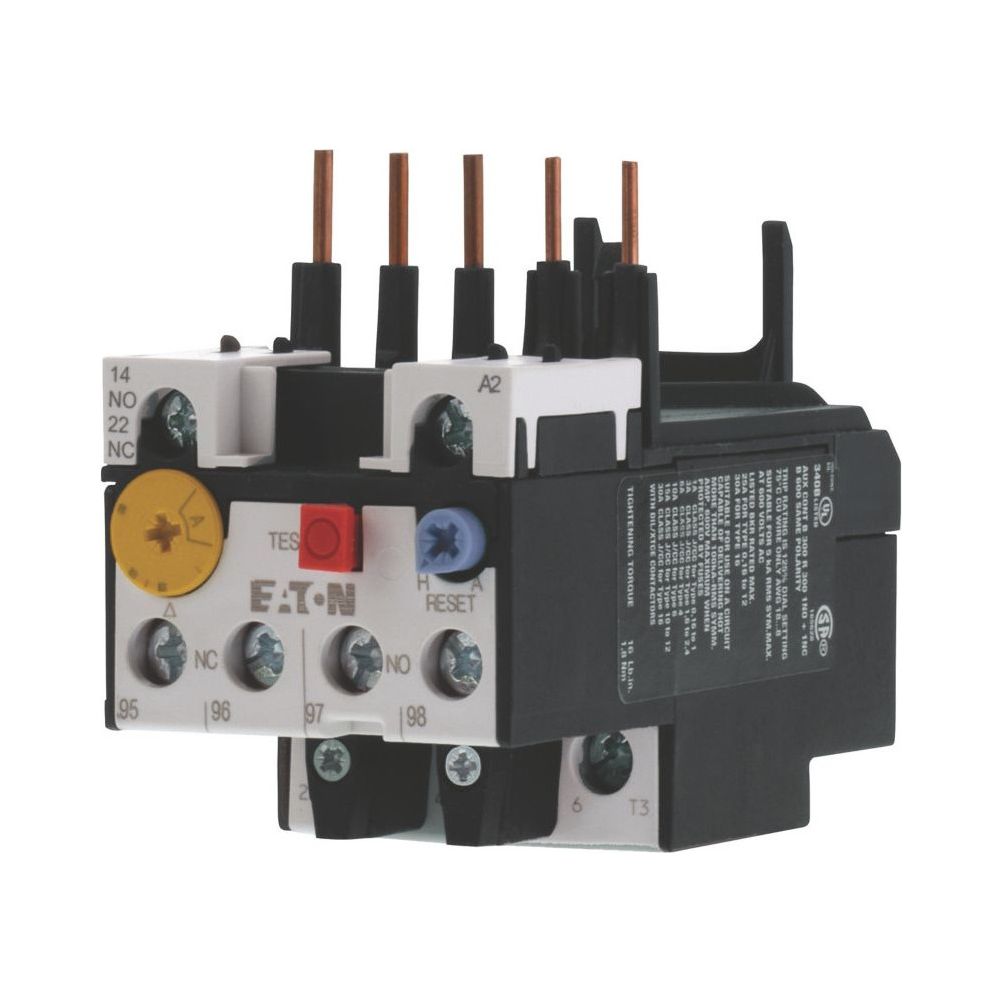

Eaton Motorschutzrelais ZB12 ZB12-0,4, 0,24-0,4 A, 1 S, 1 Ö, IP20
Das thermische Motorschutzrelais aus der Eaton Moeller ZB-Serie dient der Überwachung und Absicherung von Elektromotoren. Mit einem einstellbaren Strombereich von 0,24 bis 0,4 A und der Auslöseklasse 10 A eignet sich das Gerät für den direkten Anbau an Schütze der DILM-Reihe. Es bietet Schutz bei Phasenausfall und ist für den Einsatz in industriellen Umgebungen konzipiert.
Funktionsweise und Montage
Das Relais verfügt über eine integrierte Test- und Aus-Taste sowie eine Reset-Funktion, die manuell oder automatisch betätigt werden kann. Die Montage erfolgt direkt an den Schützen, was eine kompakte Bauweise in der Schaltanlage ermöglicht. Dank der Freiauslösung erfolgt eine Abschaltung bei Überlast. Das Gerät ist für den Schutz von Eex e-Motoren geeignet und erfüllt die Anforderungen der Schutzart IP20.
Anschlusstechnik
Die Hauptstromkreise werden über Schraubanschlüsse kontaktiert. Das Relais ist mit einem Schließer und einem Öffner als Hilfskontakte ausgestattet, um eine Integration in Steuerstromkreise zu ermöglichen. Die Anschlussquerschnitte sind für feindrähtige Leiter mit Aderendhülse sowie für eindrähtige Leiter ausgelegt.
Das Motorschutzrelais bietet eine präzise Auslösecharakteristik im Bereich von 0,24 bis 0,4 A. Durch die direkte Montage an Schütze wie DILM7, DILM9 oder DILM12 wird eine platzsparende Installation erreicht. Die integrierte Phasenausfallempfindlichkeit und die flexible Reset-Option machen das Gerät zu einer Lösung für den Motorschutz in verschiedenen Applikationen.
Technische Daten
- Einstellbarer Strombereich: 0,24 - 0,4 A
- Auslöseklasse: CLASS 10 A
- Montageart: Direktanbau
- Hilfskontakte: 1 Schließer, 1 Öffner
- Schutzart: IP20
- Max. Bemessungsbetriebsspannung: 690 V
- Produktbreite: 45 mm
- Produkthöhe: 67 mm
- Produktlänge/Tiefe: 88 mm
- Produktgewicht: 0,141 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278433 |
| Auslöseklasse | CLASS 10 |
| EAN | 4015082784331 |
| EAN-13 | 4015082784331 |
| Gewicht | 0,158 kg |
| Modellcode | ZB12-0,4 |
| Montageart | Direktanbau |
| Produkt Länge/Tiefe | 88 |
| Produktbreite | 45 |
| Produktgewicht | 0,141 |
| Produkthöhe | 67 |
| Rahmengröße | ZB12 |
| Schließer | 1 |
| Schutzart | IP20 IP00 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
